MASSPRO PİLLİ EMNİYET FOTOSELİ

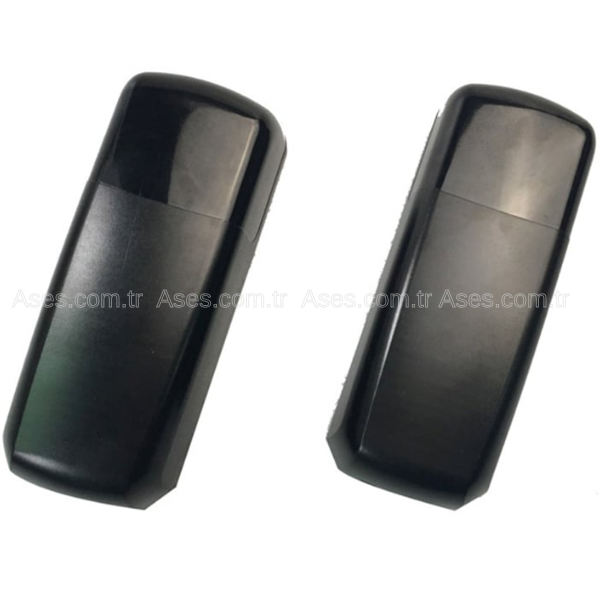

YS122 Pilli Emniyet Fotoseli 12/24V – Otomatik Kapı ve Bariyer Güvenlik Sensörü
Masspro YS122; otomatik kapı, bariyer, garaj ve geçiş otomasyonlarında hareket alanındaki engellerin algılanmasına yardımcı olmak amacıyla kullanılan pilli kızılötesi emniyet fotoseli setidir. Pilli verici yapısı sayesinde karşı tarafa enerji kablosu çekmenin zor olduğu uygulamalarda pratik ve düzenli montaj imkanı sunar.
Ürün Kodu ASE.YS122
Teknoloji IR Kızılötesi
Besleme 12 / 24V
Verici 2 × AA Pilli
Kablo Çekmenin Zor Olduğu Geçişlerde Pratik Emniyet Çözümü
Masspro YS122 Pilli Emniyet Fotoseli, karşılıklı çalışan alıcı ve verici üniteler arasında kızılötesi ışın hattı oluşturarak otomatik kapı ve bariyer sistemlerinin hareket alanının kontrol edilmesine yardımcı olur.
Verici ünitenin 2 adet AA pil ile çalışabilmesi sayesinde yolun veya geçiş alanının karşı tarafına ayrıca enerji kablosu çekme ihtiyacı azaltılır. Bu özellik özellikle mevcut sistemlere sonradan fotosel eklenmesi gereken uygulamalarda önemli montaj kolaylığı sağlar.
Teknik Özellikler
| Marka |
Masspro |
| Model |
YS122 |
| Ürün Kodu |
ASE.YS122 |
| Ürün Tipi |
Pilli Emniyet Fotoseli |
| Algılama Teknolojisi |
IR / Kızılötesi |
| ASES Algılama Mesafesi |
0 – 12 Metre |
| Alıcı Beslemesi |
12 / 24V |
| Verici Beslemesi |
2 × 1.5V AA Pil |
| Çıkış Tipi |
Röle – NO / NC Kuru Kontak |
| Optik Ayar |
180° Döner Yapı |
| Çalışma Sıcaklığı |
-20°C / +60°C |
| Koruma Sınıfı |
IP54 |
| Renk |
Siyah |
| Set Durumu |
Alıcı + Verici Takım |
| Garanti |
2 Yıl |
Öne Çıkan Özellikler
- Pilli verici sayesinde karşı tarafa enerji kablosu çekmeden kullanım
- Kızılötesi IR ışın teknolojisi
- 12/24V otomasyon sistemlerine uygun alıcı yapısı
- 2 adet AA pil ile çalışan verici ünitesi
- NO / NC kuru kontak röle çıkışı
- 0–12 metreye kadar algılama mesafesi
- 180° ayarlanabilir optik yapı
- IP54 koruma sınıfı
- Otomatik kapı ve bariyer uygulamalarında kullanım
- Mevcut sistemlere sonradan ekleme için pratik çözüm
YS122 Pilli Emniyet Fotoseli Ne İşe Yarar?
YS122 alıcı ve verici üniteleri karşılıklı olarak konumlandırılır. İki fotosel arasında görünmez bir kızılötesi ışın hattı oluşturulur.
Araç, insan veya başka bir engel bu ışın hattını kestiğinde fotosel sistemi kontrol kartına güvenlik sinyali gönderilmesine imkan verir. Kontrol kartının programlamasına bağlı olarak kapanma hareketi durdurulabilir veya kapıya yeniden açılma komutu verilebilir.
Kullanım Alanları
- Yana kayar otomatik kapılar
- Otomatik bariyer sistemleri
- Garaj kapısı otomasyonları
- Seksiyonel kapılar
- Endüstriyel kapı sistemleri
- Fotoselli cam kapılar
- Site ve apartman araç girişleri
- Otopark giriş ve çıkışları
- Kablo çekilmesi zor olan geçiş noktaları

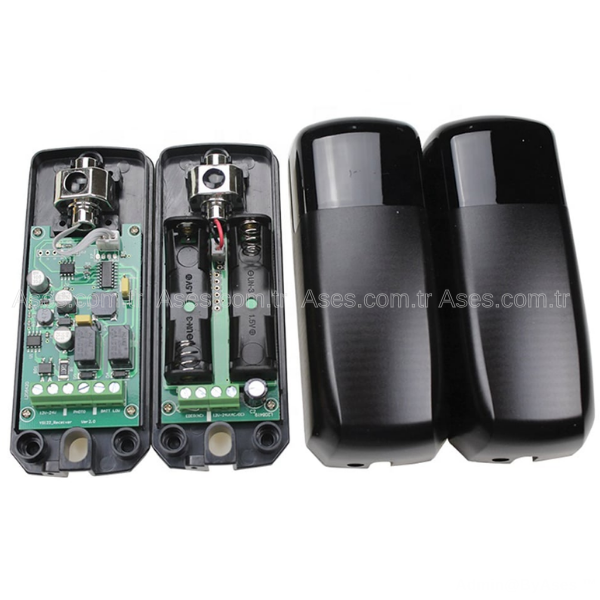

Paket İçeriği ve Set Yapısı
Alıcı 1 Adet YS122 Alıcı Fotosel
Verici 1 Adet YS122 Pilli Verici Fotosel
Alıcı Beslemesi 12 / 24V
Verici Beslemesi 2 × AA Pil
Algılama IR Kızılötesi
Çıkış NO / NC Kuru Kontak
Menzil 0 – 12 Metre
Koruma IP54
1 ALICI + 1 PİLLİ VERİCİ + 12/24V + IR ALGILAMA + NO/NC KURU KONTAK
YS122 seti alıcı ve verici fotosel ünitelerinden oluşur. Verici tarafı 2 adet AA pil ile çalışır. Kapı motoru, kontrol kartı ve diğer otomasyon ekipmanları sete dahil değildir.
Pilli Verici Neden Önemlidir?
Standart kablolu fotosel uygulamalarında karşılıklı iki noktaya da kablolama yapılması gerekebilir. Özellikle yol, beton zemin, asfalt veya mevcut yapı üzerinden karşı tarafa yeni kablo geçirmek zor ve maliyetli olabilir.
YS122'nin verici ünitesinin 2 adet AA pil ile çalışması, karşı tarafa enerji hattı götürme ihtiyacını azaltır. Bu nedenle mevcut otomasyonlara sonradan emniyet fotoseli eklenmesi gereken uygulamalarda avantaj sağlar.
IR Kızılötesi Işın Sistemi Nasıl Çalışır?
Fotoselin verici ünitesi kızılötesi ışın gönderir ve karşı taraftaki alıcı bu ışını sürekli olarak izler. Normal çalışma sırasında iki ünite birbirini görür.
Işın hattına bir engel girdiğinde alıcı-verici arasındaki bağlantı kesilir. Fotoselin röle çıkışı durum değiştirerek otomasyon kontrol ünitesine engel algılama bilgisi iletilmesine imkan verir.
NO / NC Kuru Kontak Çıkışı
YS122 alıcı ünitesinde NO / NC seçilebilir kuru kontak röle çıkışı bulunur. Böylece uygun otomatik kapı ve bariyer kontrol kartlarının fotosel veya emniyet girişlerine bağlantı yapılabilir.
Kullanılacak NO veya NC kontak tipi mutlaka kontrol kartının bağlantı şemasına ve programlama yapısına göre seçilmelidir.
180° Ayarlanabilir Optik Yapının Avantajı
YS122 fotoselin optik bölümünün ayarlanabilir yapısı, alıcı ve vericinin birbirini doğru şekilde görebilmesi için montaj sırasında hizalama kolaylığı sağlar.
Özellikle iki fotoselin tam karşılıklı düz yüzeylere monte edilemediği uygulamalarda optik yönün ayarlanabilmesi kurulum esnekliği sağlar.
YS122 ile Standart Kablolu Fotosel Arasındaki Fark
Standart kablolu fotosellerde verici ve alıcı taraflarının enerji bağlantısı için kablolama gerekebilir. YS122'nin temel avantajı verici ünitesinin pilli çalışabilmesidir.
Bu sayede özellikle geçiş alanının karşı tarafına kablo götürmenin zor olduğu uygulamalarda daha pratik bir montaj gerçekleştirilebilir.
Bu Ürün Kapı Açma Radarı Değildir
YS122 bir emniyet fotoselidir. Otomatik kapı radarı gibi yaklaşan kullanıcıyı geniş bir alanda algılayıp normal açılma komutu oluşturmak amacıyla tasarlanmamıştır.
Temel görevi alıcı ile verici arasındaki kızılötesi hattın kesilmesini algılayarak otomasyon sisteminin güvenlik fonksiyonlarına yardımcı olmaktır.
Montajda Nelere Dikkat Edilmelidir?
Alıcı ve verici birbirini görecek şekilde karşılıklı konumlandırılmalı ve optik hizalama doğru yapılmalıdır. Fotosellerin montajı tamamlandıktan sonra tüm geçiş alanında engel algılama testi yapılmalıdır.
Alıcı ünitenin besleme gerilimi ve kontrol kartının fotosel giriş yapısı kontrol edilmeli; NO veya NC çıkış seçimi kontrol kartının bağlantı şemasına göre yapılmalıdır. Verici ünitesindeki piller de periyodik bakım sırasında kontrol edilmelidir.
12/24V + NO/NC + FOTOSEL GİRİŞİ + MONTAJ MESAFESİNİ KONTROL EDİN
YS122 farklı otomasyon sistemlerinde kullanılabilen emniyet fotoseli setidir. Sipariş ve montaj öncesinde kontrol kartının besleme gerilimi, fotosel giriş tipi, NO/NC bağlantı yapısı ve montaj yapılacak iki nokta arasındaki mesafe kontrol edilmelidir.
ASES BİLGİ NOTU
ASE.YS122 = Masspro YS122 pilli emniyet fotoseli + 1 alıcı + 1 pilli verici + IR kızılötesi algılama + 12/24V sistem uyumluluğu + NO/NC kuru kontak. Vericinin pilli yapısı, geçiş alanının karşı tarafına enerji kablosu çekilmesinin zor olduğu uygulamalarda önemli montaj avantajı sağlar.
Sık Sorulan Sorular
YS122 tamamen kablosuz mu?
Verici ünitesi 2 adet AA pil ile çalıştığı için verici tarafına enerji kablosu çekilmesi gerekmez. Alıcı ünitenin ise otomasyon sistemiyle elektriksel bağlantısı yapılır.
YS122 kaç metre mesafede çalışır?
ASES ürün teknik bilgilerinde algılama mesafesi 0–12 metre olarak belirtilmektedir.
Hangi pil kullanılır?
Verici ünitesi 2 adet 1.5V AA kalem pil ile çalışır.
NO ve NC çıkışı bulunuyor mu?
Evet. Alıcı ünitede NO / NC seçilebilir kuru kontak röle çıkışı bulunmaktadır.
Bariyer sistemlerinde kullanılabilir mi?
Evet. Elektriksel ve kontrol kartı uyumluluğu sağlandığında otomatik bariyer, kapı ve farklı geçiş otomasyonlarında emniyet fotoseli olarak kullanılabilir.
