WHITE ROSE KABLOSUZ EMNİYET FOTOSELİ
White Rose P-EMF Kablosuz Emniyet Fotoseli – Pilli Otomatik Kapı ve Kepenk Güvenlik Sensörü
White Rose P-EMF, otomatik kapı, kepenk ve bariyer sistemlerinde geçiş hattındaki engellerin algılanmasına yardımcı olan pilli kızılötesi emniyet fotoseli setidir. 12 metreye kadar algılama mesafesi, 3.6V 1/2 AA pil kullanılan verici yapısı, NO/NC kuru kontak çıkışı ve IP54 koruma sınıfıyla uygun otomasyon sistemlerinde güvenlik desteği sağlar. Kablo çekilmesinin zor olduğu alanlarda pilli verici sayesinde montaj kolaylığı sunar.
Ürün Tipi Pilli IR Emniyet Fotoseli
Algılama Mesafesi 0–12 Metre
Pil / Koruma 3.6V / IP54
Marka / Model White Rose / P-EMF
White Rose P-EMF Kablosuz Emniyet Fotoseli Nedir?
White Rose P-EMF, otomatik kapı ve geçiş kontrol sistemlerinde kullanılan kızılötesi emniyet fotoselidir. Karşılıklı konumlandırılan verici ve alıcı modüller arasında oluşturulan IR algılama hattı sayesinde hareket alanındaki engellerin tespit edilmesine yardımcı olur.
Pilli verici tasarımı, kapının karşı tarafına enerji kablosu çekilmesinin zor olduğu uygulamalarda avantaj sağlar. Alıcı modül ise kontrol ünitesine bağlanarak algılama bilgisini röle kontağı üzerinden iletir.
Fotosel ışını kesildiğinde alıcı rölesinin durumu değişir. Bağlı kontrol kartının programına göre kapının kapanması durdurulabilir, hareket yönü değiştirilebilir veya sistemin belirlenen güvenlik tepkisi uygulanabilir. Bu tepki fotoselin tek başına değil, kontrol kartıyla birlikte çalışmasına bağlıdır.
Teknik Özellikler
| Marka |
White Rose |
| Model |
P-EMF |
| ASES Ürün Kodu |
ASE.WRS.P-EMF |
| Ürün Grubu |
Otomasyon güvenlik aksesuarı |
| Ürün Tipi |
Pilli emniyet fotoseli |
| Algılama Teknolojisi |
IR – Kızılötesi |
| Algılama Mesafesi |
0–12 metre |
| Algılama Yapısı |
Karşılıklı verici ve alıcı |
| Verici Beslemesi |
3.6V pil sistemi |
| Pil Tipi |
1/2 AA – 3.6V DC |
| Alıcı Beslemesi |
Modül etiketine göre doğrulanmalı |
| Çıkış Tipi |
Röle / Kuru kontak |
| Kontak Seçenekleri |
NO / NC |
| Koruma Sınıfı |
IP54 |
| Çalışma Sıcaklığı |
-20°C / +60°C |
| Set Durumu |
Verici + Alıcı |
Teknik değerler ASES ürün kaydına dayanmaktadır. Vericinin tam pil adedi, alıcının besleme gerilimi ve röle kontak kapasitesi ürün etiketi veya kullanım kılavuzuyla doğrulanmalıdır.
Öne Çıkan Avantajlar
- White Rose P-EMF ürün modeli
- Pilli verici ile kablo ihtiyacını azaltma
- 12 metreye kadar IR algılama mesafesi
- 3.6V 1/2 AA pil kullanımı
- NO/NC kuru kontak çıkışı
- IP54 koruma sınıfı
- Karşılıklı verici ve alıcı sistemi
- Otomatik kapı güvenlik desteği
- Kepenk otomasyonlarında kullanım
- Bariyer geçişlerinde engel algılama
- Kablo çekilmesi zor alanlarda montaj kolaylığı
- Mevcut fotosel sistemlerinin yenilenmesi
- Yeni otomasyon kurulumlarında kullanım
- Kontrol kartına güvenlik sinyali aktarımı
- Geçiş hattındaki engellerin algılanması
- Uygun dış ortam uygulamalarında kullanım
- Siyah gövde tasarımı
- Profesyonel servis uygulamalarında değerlendirme
Kullanım Alanları
- Yana kayar bahçe kapıları
- Dairesel açılır kapı sistemleri
- Otomatik kepenk sistemleri
- Seksiyonel garaj kapıları
- Otomatik bariyer sistemleri
- Site ve apartman girişleri
- Otopark geçiş kontrol noktaları
- Depo ve fabrika giriş otomasyonları
Paket İçeriği ve Fonksiyonu
Verici Modül 1 Adet Pilli Verici
Alıcı Modül 1 Adet IR Alıcı
Marka White Rose
Model P-EMF
Algılama Mesafesi 12 Metreye Kadar
Pil Tipi 3.6V 1/2 AA
Kontak Çıkışı NO / NC
Fonksiyon Engel Algılama

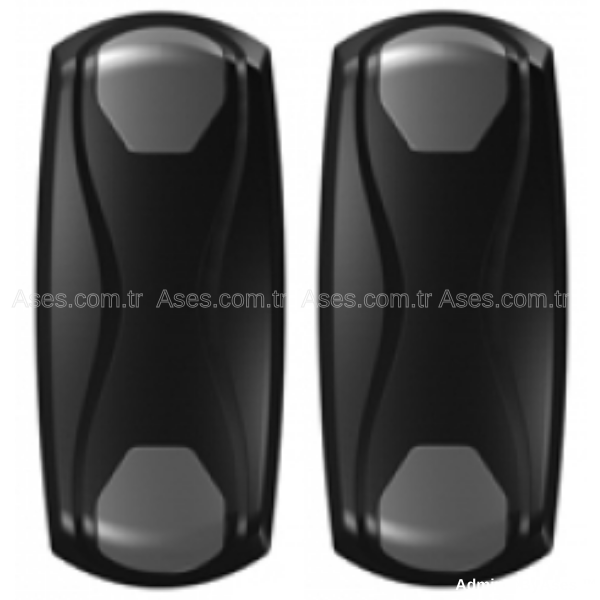

PAKET İÇERİĞİ: 1 ADET WHITE ROSE P-EMF EMNİYET FOTOSELİ SETİ – 1 VERİCİ + 1 ALICI
Ürün verici ve alıcıdan oluşan takım olarak tanımlanmıştır. 3.6V pilin satış paketine dahil olup olmadığı, pil adedi ve montaj vidaları gibi yardımcı aksesuarların kapsamı sipariş öncesinde kontrol edilmelidir. Motor, kontrol kartı ve harici bağlantı kabloları dahil değildir.
12 Metreye Kadar Kızılötesi Engel Algılama
White Rose P-EMF, karşılıklı yerleştirilen verici ve alıcı arasında kızılötesi algılama hattı oluşturur. Bu hattın kişi, araç veya başka bir nesne tarafından kesilmesi durumunda alıcı modül, kontrol ünitesine güvenlik sinyali iletilmesine yardımcı olur.
Ürünün belirtilen maksimum algılama mesafesi 12 metredir. Gerçek çalışma performansı modüllerin hizalanmasına, ortam koşullarına, optik yüzeylerin temizliğine ve pil durumuna bağlı olarak değişebilir.
Fotoselin doğru çalışabilmesi için verici ve alıcı birbirini görecek şekilde konumlandırılmalı, algılama hattında sürekli engel bulunmamalıdır.

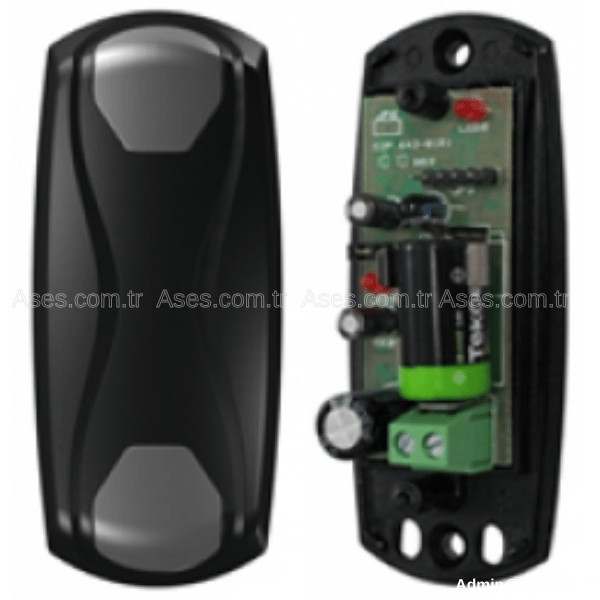

Pilli Verici ile Kablo Çekmeden Montaj Avantajı
P-EMF modelinin önemli özelliklerinden biri, verici modülün pil ile çalışmasıdır. Bu sayede kapının karşı tarafındaki verici için ayrıca enerji kablosu çekme ihtiyacı azaltılabilir.
Özellikle mevcut beton zeminlerin kırılmasının istenmediği, kablo kanalı oluşturmanın zor olduğu veya yeni kablolama işleminin zaman aldığı uygulamalarda pilli verici kullanımı montaj kolaylığı sağlayabilir.
Ancak alıcı modülün kontrol kartıyla elektriksel bağlantısı devam eder. Bu nedenle P-EMF tamamen kablosuz bir radyo haberleşme sistemi olarak değerlendirilmemelidir.
NO/NC Kuru Kontak Çıkışı ile Kontrol Kartı Bağlantısı
White Rose P-EMF alıcı modülü, NO ve NC kuru kontak seçenekleri üzerinden uyumlu otomasyon kontrol kartlarına güvenlik bilgisi aktarabilir. Kontrol kartının fotosel girişinin çalışma mantığına uygun bağlantı seçilmesi gerekir.
Fotosel ışını kesildiğinde kontrol ünitesi kapanma hareketini durdurabilir veya ters yönde hareket başlatabilir. Gerçek tepki kontrol kartının özelliklerine, bağlantı şemasına ve programlanan güvenlik fonksiyonuna bağlıdır.
Kuru kontak çıkışı, fotoselin bağlı olduğu her kontrol kartıyla otomatik olarak uyumlu olduğu anlamına gelmez. Besleme gerilimi, kontak özellikleri ve güvenlik giriş mantığı doğrulanmalıdır.
Otomatik Kepenk, Kapı ve Bariyer Sistemlerinde Güvenlik
P-EMF emniyet fotoseli; otomatik kapı, kepenk ve bariyer hareket alanlarında engel algılama amacıyla kullanılabilir. Özellikle kapanma hattında araç veya insan bulunması durumunda kontrol sisteminin uygun güvenlik tepkisi vermesine yardımcı olur.
Fotosel, yalnızca ışının geçtiği algılama hattını kontrol eder. Kapının bütün hareket alanını kapsayan tek başına eksiksiz bir güvenlik sistemi değildir.
Uygulamanın risk değerlendirmesine göre emniyet kenarı, kuvvet sınırlama, ek fotoseller veya diğer koruyucu donanımlar gerekebilir. Güvenlik ekipmanlarının seçimi ilgili kapı sisteminin gereksinimlerine göre yapılmalıdır.
Pil Değişimi, Fotosel Hizalaması ve Periyodik Bakım
Pilli emniyet fotosellerinde verici pilinin durumu düzenli olarak kontrol edilmelidir. Pil kapasitesinin azalması, algılama performansının düşmesine veya fotoselin düzgün çalışmamasına neden olabilir.
Pil değişiminde ürün için belirtilen 3.6V 1/2 AA pil tipi kullanılmalı, kutup yönüne dikkat edilmelidir. Pil kimyası ve gerekli pil adedi ürünün teknik talimatlarına göre doğrulanmalıdır.
Periyodik bakım sırasında fotosel camları temizlenmeli, verici-alıcı hizası kontrol edilmeli ve ışın kesme testi uygulanmalıdır. Su girişine, gevşek bağlantılara veya gövde hasarına rastlanırsa gerekli servis işlemleri yapılmalıdır.
WHITE ROSE P-EMF KABLOSUZ EMNİYET FOTOSELİ UYUMLULUĞU
White Rose P-EMF, uygun fotosel güvenlik girişine sahip yana kayar kapı, dairesel kapı, kepenk, seksiyonel kapı ve bariyer kontrol sistemlerinde kullanılabilir. Alıcı ünitenin besleme gerilimi, NO/NC röle çıkışı, kontrol kartının güvenlik giriş mantığı ve gerekli emniyet testleri birlikte değerlendirilmelidir. BlueBUS veya benzeri özel haberleşme protokolü kullanan kontrol kartlarına doğrudan uyumlu olduğu varsayılmamalıdır. Montaj öncesinde kontrol kartının bağlantı şeması incelenmelidir.
ASES FOTOSEL MONTAJI VE GÜVENLİK NOTU
Fotosel montajı sırasında otomasyonun elektrik beslemesi kesilmeli ve bağlantılar yetkin teknik personel tarafından yapılmalıdır. Verici ile alıcı doğru hizalanmalı, uygun pil kullanılmalı ve röle bağlantısı kontrol kartının talimatına göre gerçekleştirilmelidir. Kurulum sonrasında kapının kapanma hareketi sırasında ışın kesme testi yapılmalı ve kontrol ünitesinin güvenlik tepkisi doğrulanmalıdır. Fotosel devre dışı bırakılarak kapı kullanılmamalıdır. IP54 koruma sınıfı, ürünün basınçlı suya veya suya daldırmaya dayanıklı olduğu anlamına gelmez.
Sık Sorulan Sorular
White Rose P-EMF emniyet fotoseli ne işe yarar?
Otomatik kapı, kepenk ve bariyer sistemlerinde kızılötesi ışın hattındaki engellerin algılanmasına yardımcı olur ve kontrol kartına güvenlik sinyali iletir.
White Rose P-EMF tamamen kablosuz mu?
Hayır. Verici tarafı pil ile çalışır. Alıcı modülün kontrol kartına elektriksel bağlantısı gereklidir.
P-EMF fotoselin algılama mesafesi kaç metredir?
ASES ürün verisine göre 12 metreye kadar algılama mesafesine sahiptir. Gerçek menzil montaj ve ortam koşullarına bağlıdır.
White Rose P-EMF hangi pili kullanır?
Ürün 3.6V 1/2 AA pil tipiyle tanımlanmıştır. Pil adedi ve pil kimyası ürün talimatından doğrulanmalıdır.
White Rose P-EMF kepenk motorlarında kullanılabilir mi?
Evet. Uygun fotosel güvenlik girişi bulunan kepenk kontrol kartlarında kullanılabilir. Elektriksel uyumluluk kontrol edilmelidir.
P-EMF ile White Rose EMF arasındaki fark nedir?
P-EMF pilli vericiye sahip modeldir. EMF ise kablolu fotosel modelidir. Besleme ve algılama mesafesi gibi teknik özellikleri farklı olabilir.
Fotosel ışını kesildiğinde kapı otomatik olarak geri açılır mı?
Kontrol kartı buna göre yapılandırılmışsa geri açılabilir veya durabilir. Tepki, kontrol ünitesinin güvenlik fonksiyonuna bağlıdır.
White Rose P-EMF paketinde kaç fotosel bulunur?
Ürün bir verici ve bir alıcıdan oluşan fotosel setidir. Pil ve montaj aksesuarlarının dahil olup olmadığı ayrıca kontrol edilmelidir.
