Omron E3JK-RR12 Fotosel Seti – E39-R1S Reflektör ve E39-L40 Montaj Braketi Dahil,E3JK-RR12 2M-E39-L40-E39-R1S
Omron E3JK-RR12 Fotosel Seti – E39-R1S Reflektör ve E39-L40 Montaj Braketi Dahil,E3JK-RR12 2M-E39-L40-E39-R1S
Omron E3JK-RR12 Fotosel Seti – E39-R1S Reflektör ve E39-L40 Montaj Braketi Dahil,E3JK-RR12 2M-E39-L40-E39-R1S
Omron E3JK-RR12 Fotosel Seti – E39-R1S Reflektör ve E39-L40 Montaj Braketi Dahil,E3JK-RR12 2M-E39-L40-E39-R1S
Omron E3JK-RR12 Fotosel Seti – E39-R1S Reflektör ve E39-L40 Montaj Braketi Dahil,E3JK-RR12 2M-E39-L40-E39-R1S

Omron E3JK-RR12 Fotosel Seti – E39-R1S Reflektör ve E39-L40 Montaj Braketi Dahil (E3JK-RR12 2M-E39-L40-E39-R1S)

5.0
Marka : Omron
İndirim Oranı : %35 İndirim
Fiyat : 2.902,25 ₺(KDV Dahil)
İndirimli : 1.886,46 ₺(KDV Dahil)

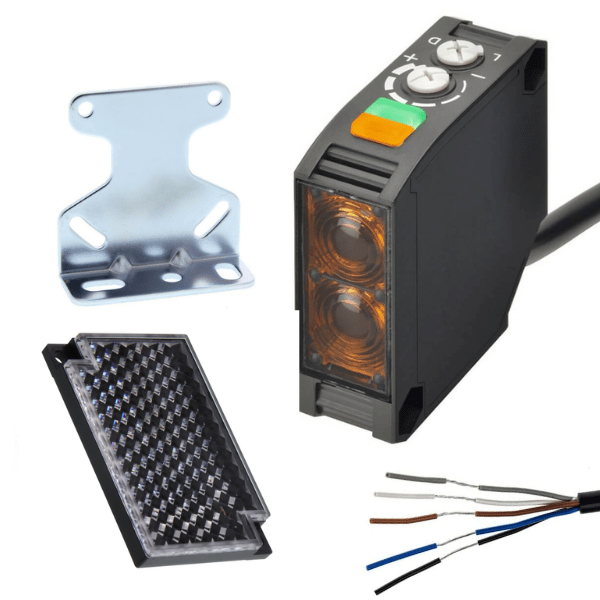

Omron E3JK-RR12 reflektörlü fotosel seti; 2 metre kablolu sensör, E39-R1S reflektör ve E39-L40 montaj braketini bir arada sunar. Sensör montajı ve fotoelektrik algılama uygulamaları için hazırlanmış settir.

ADET

Artır Azalt
OMRON REFLEKTÖRLÜ FOTOSEL SENSÖR SETİ

Omron E3JK-RR12 Reflektörlü Fotosel Sensör Seti – E39-R1S Reflektör + E39-L40 Montaj Braketi (3 Parça)

Omron E3JK-RR12 Reflektörlü Fotosel Sensör Seti, endüstriyel otomasyon ve temassız nesne algılama uygulamaları için bir araya getirilen 3 parçalı fotoelektrik sensör setidir. Set içerisinde Omron E3JK-RR12 reflektörlü fotosel sensör, E39-R1S 40 × 60 mm fotosel reflektörü ve E39-L40 sensör montaj braketi bulunur. Sensör, reflektör ve bağlantı aparatını aynı ürün paketinde sunan bu set; konveyör sistemleri, üretim hatları, makine otomasyonu ve uygun optik algılama uygulamalarında kullanılmak üzere değerlendirilebilir.

Fotosel Sensör Omron E3JK-RR12
Reflektör E39-R1S / 40 × 60 mm
Montaj Braketi Omron E39-L40
Set İçeriği 3 Parça

Omron E3JK-RR12 3 Parçalı Reflektörlü Fotosel Sensör Seti Nedir?

Omron E3JK-RR12 Reflektörlü Fotosel Sensör Seti, fotoelektrik algılama sisteminin temel bileşenlerini bir arada sunan sensör paketidir. Setin ana bileşeni olan E3JK-RR12, reflektörlü çalışma prensibine sahip fotoelektrik sensördür. E39-R1S reflektör, sensörden gönderilen ışığın geri yansıtılmasına yardımcı olur. E39-L40 montaj braketi ise sensörün uygun bir montaj yüzeyine sabitlenmesi amacıyla kullanılan mekanik aksesuardır.

Setin 3 parçadan oluşması, sensör, reflektör ve montaj braketi ihtiyacının tek ürün seçimi üzerinden karşılanmasını sağlar. Bununla birlikte sensörün besleme gerilimi, elektriksel çıkış tipi, reflektörle algılama mesafesi ve braket bağlantı geometrisi uygulama öncesinde doğrulanmalıdır. Setin birlikte sunulması, her kurulum koşulunda ek bağlantı elemanı veya teknik kontrol gerekmeyeceği anlamına gelmez.

Teknik ve Fonksiyonel Bilgiler

Marka Omron
Set Tipi Reflektörlü Fotoelektrik Sensör Seti
Set İçeriği 3 Parça
Sensör Modeli E3JK-RR12
Sensör Algılama Tipi Reflektörlü Fotoelektrik
Sensör Kablo Uzunluğu 2 Metre
Reflektör Modeli E39-R1S
Reflektör Ölçüsü 40 × 60 mm
Montaj Braketi E39-L40
Algılama Yöntemi Temassız Optik Algılama
Besleme Gerilimi E3JK-RR12 Teknik Dokümanından Doğrulanmalıdır
Elektriksel Çıkış E3JK-RR12 Teknik Dokümanından Doğrulanmalıdır
Algılama Mesafesi Reflektör ve Montaj Koşullarına Göre Doğrulanmalıdır

Öne Çıkan Avantajlar

  • Sensör, reflektör ve montaj braketi bir arada
  • 3 parçalı set içeriğiyle kolay ürün seçimi
  • Omron E3JK-RR12 reflektörlü fotoelektrik sensör
  • 2 metre kablolu sensör bağlantısı
  • E39-R1S 40 × 60 mm optik reflektör
  • E39-L40 sensör sabitleme ve bağlantı aparatı
  • Temassız nesne algılama uygulamalarına yönelik kullanım
  • Yeni kurulum ve uygun sistem yenileme çalışmalarında değerlendirilebilir

Omron E3JK-RR12 Reflektörlü Fotosel Sensör Seti Ne İşe Yarar?

Bu set, uygun optik algılama düzeninde nesnelerin temassız olarak algılanması amacıyla kullanılır. E3JK-RR12 sensör, ışık gönderme ve geri dönen ışığı algılama işlevlerini gerçekleştirir. E39-R1S reflektör, sensörün gönderdiği ışığın geri yansıtılmasına yardımcı olur.

Algılama hattına bir nesne girdiğinde sensöre geri dönen ışığın durumu değişebilir. Sensör, kendi çalışma ayarlarına göre algılama durumunu değerlendirir. E39-L40 braket ise sensörün montaj noktasında sabitlenmesine yardımcı olur. Böylece üç parça, algılama, yansıtma ve mekanik bağlantı görevlerini tamamlayıcı şekilde üstlenir.

Kullanım Alanları

  • Endüstriyel otomasyon sistemleri
  • Konveyör bantlarında nesne algılama
  • Üretim hatlarında ürün geçiş kontrolü
  • Makine otomasyonunda nesne varlığı tespiti
  • Paketleme ve taşıma hatları
  • Reflektörlü optik algılama düzenleri
  • Uygun makine kontrol sistemleri
  • Fotosel sensör montajı ve sistem yenileme işlemleri

3 Parçalı Set İçeriği ve Fonksiyonu

1. Parça Omron E3JK-RR12 Sensör
Sensör Fonksiyonu Fotoelektrik Algılama
2. Parça Omron E39-R1S Reflektör
Reflektör Ölçüsü 40 × 60 mm
3. Parça Omron E39-L40 Braket
Braket Fonksiyonu Sensör Sabitleme
Sensör Kablosu 2 Metre
Toplam İçerik 3 Adet Ana Parça
1 ADET E3JK-RR12 SENSÖR + 1 ADET E39-R1S REFLEKTÖR + 1 ADET E39-L40 BRAKET
Set içeriği toplam 3 ana parçadan oluşur. E3JK-RR12 sensörün 2 metre bağlantı kablosu ürün tanımına dahildir. Ayrıca belirtilmeyen bağlantı vidaları, kontrol ünitesi, harici güç kaynağı ve diğer montaj aksesuarları sete dahil kabul edilmemelidir.

1. Parça: Omron E3JK-RR12 Reflektörlü Fotoelektrik Sensör

Setin ana bileşeni Omron E3JK-RR12 model fotoelektrik sensördür. Reflektörlü çalışma prensibinde sensörün gönderdiği ışık, karşı taraftaki uygun reflektörden geri dönerek algılama işleminin gerçekleştirilmesine yardımcı olur.

Sensör, 2 metre bağlantı kablosuyla tanımlanmıştır. Elektrik bağlantısı yapılmadan önce besleme gerilimi, çıkış tipi, kablo uçları ve kontrol sistemi uyumluluğu E3JK-RR12 modelinin üretici teknik dokümanından doğrulanmalıdır.

2. Parça: Omron E39-R1S 40 × 60 mm Fotosel Reflektörü

Set içerisinde Omron E39-R1S 40 × 60 mm fotosel reflektörü bulunur. Reflektör, sensörün karşısında uygun konuma yerleştirilerek gönderilen ışığın geri yansıtılmasına yardımcı olur.

E39-R1S pasif bir optik parçadır; elektrik beslemesi gerektirmez ve tek başına nesne algılamaz. Set bileşenlerinin uygulamadaki algılama mesafesi ve optik performansı üretici verilerine ve montaj koşullarına göre kontrol edilmelidir.

3. Parça: Omron E39-L40 Sensör Montaj Braketi

Omron E39-L40 montaj braketi, set içerisindeki mekanik bağlantı aparatıdır. Sensörün uygun bir montaj yüzeyine sabitlenmesi ve belirlenen konumda tutulması amacıyla kullanılır.

Braketin sensöre bağlanması sırasında montaj delikleri, sabitleme yöntemi ve sensörün optik yönü kontrol edilmelidir. Braket, elektronik algılama yapmaz; sensörün mekanik bağlantısını destekler.

Omron E3JK-RR12 Sensör Setinin Montajı ve Optik Hizalaması

Montaj işleminde öncelikle sensörün uygun bağlantı noktasına yerleştirilmesi ve sabitlenmesi gerekir. Ardından E39-R1S reflektör, sensörün optik eksenine uygun karşı konuma yerleştirilmelidir.

Sensör ve reflektör arasındaki mesafe, kullanılan reflektörün özellikleri ve üretici teknik verileriyle uyumlu olmalıdır. Elektrik bağlantısı tamamlandıktan sonra algılama fonksiyonu uygun test nesneleriyle kontrol edilmelidir. Montaj ve devreye alma işlemleri yetkin teknik personel tarafından gerçekleştirilmelidir.

3 Parçalı Fotosel Sensör Seti Seçiminde Nelere Dikkat Edilmelidir?

Reflektörlü fotosel sensör seti seçerken yalnızca sensörün model numarası değil, sistemin elektriksel ve mekanik gereksinimleri de değerlendirilmelidir. E3JK-RR12 modelinin besleme gerilimi, çıkış tipi ve bağlantı şeması kontrol edilmelidir.

Ayrıca E39-R1S reflektörün uygulamadaki algılama mesafesi ve E39-L40 braketin montaj yüzeyiyle uyumu doğrulanmalıdır. Mevcut bir sistemin yenilenmesinde eski sensörün bağlantı özellikleri ve kontrol ünitesi giriş gereksinimleri karşılaştırılmalıdır.

E3JK-RR12 SENSÖR + E39-R1S REFLEKTÖR + E39-L40 BRAKET + ELEKTRİKSEL BAĞLANTI + OPTİK HİZALAMA KONTROLÜ

Setin kullanılacağı sistemde sensörün besleme gerilimi, çıkış tipi, bağlantı şeması, reflektörle algılama mesafesi, montaj braketi bağlantıları ve optik hizalama koşulları birlikte değerlendirilmelidir. Set olarak sunulan bileşenlerin her makineye veya kontrol sistemine doğrudan uyumlu olduğu varsayılmamalıdır. Üretici teknik dokümanları esas alınmalıdır.

ASES BİLGİ NOTU

Bu ürün, Omron E3JK-RR12 sensör, E39-R1S reflektör ve E39-L40 montaj braketinden oluşan 3 parçalı settir. Sensörün elektrik bağlantısı yapılmadan önce modelin besleme gerilimi, çıkış tipi ve bağlantı şeması doğrulanmalıdır. Elektrik bağlantıları enerji kesilerek yetkin teknik personel tarafından yapılmalıdır. Genel amaçlı fotoelektrik sensör kullanılması, sistemin güvenlik sertifikalı emniyet fonksiyonu sağladığı anlamına gelmez. İnsan güvenliğiyle ilgili uygulamalarda uygun güvenlik ekipmanları kullanılmalıdır.

Sık Sorulan Sorular

Omron E3JK-RR12 fotosel sensör setinde hangi parçalar bulunur?

Set içerisinde 1 adet Omron E3JK-RR12 reflektörlü fotosel sensör, 1 adet E39-R1S 40 × 60 mm reflektör ve 1 adet E39-L40 montaj braketi bulunur. Toplam 3 ana parçadan oluşur.

Omron E3JK-RR12 setindeki sensör kaç metre kabloludur?

Set içerisindeki E3JK-RR12 fotoelektrik sensör, 2 metre bağlantı kablosuyla tanımlanmıştır. Elektrik bağlantıları üreticinin ilgili model bağlantı şemasına göre yapılmalıdır.

Set içerisindeki E39-R1S reflektörün ölçüsü nedir?

Set içerisinde bulunan Omron E39-R1S fotosel reflektörü, 40 × 60 mm ölçü tanımıyla sunulmaktadır. Sensörden gelen ışığın geri yansıtılması amacıyla kullanılır.

Omron E39-L40 montaj braketi ne işe yarar?

E39-L40, sensörün uygun montaj yüzeyine mekanik olarak bağlanmasına ve sabitlenmesine yardımcı olan montaj aparatıdır. Elektronik algılama işlevi bulunmaz.

Omron E3JK-RR12 fotosel sensör seti otomatik kapı emniyet sistemi olarak kullanılabilir mi?

Bu set, reflektörlü fotoelektrik nesne algılama amacıyla tanımlanmıştır. Genel amaçlı algılama özelliği, tek başına güvenlik sertifikalı emniyet sistemi olduğu anlamına gelmez. Otomatik kapı ve makine güvenliğiyle ilgili uygulamalarda gerekli güvenlik özellikleri ayrıca doğrulanmalıdır.

Kullanım Alanı
Yana Kayar Kapı Seksiyonel Kapı Endüstriyel Kapı Bariyer Sistemi Kepenk Sistemi Otomasyon Sistemleri
Ürün Tipi
Reflektörlü Fotosel
Kullanım Ortamı
Dış Mekan
Algılama Mesafesi
0 – 10 metre
Teknoloji
IR (Kızılötesi)
Çıkış Tipi
Röle (NO/NC – kuru kontak)
Besleme Voltajı (V)
24-240 V AC/DC
Çalışma Sıcaklığı (°C)
-20°C / +55°C
IP Koruma Sınıfı
IP64
Kablo Uzunluğu
2 metre
Renk Seçeneği
Siyah
Materyal
ABS – Polikarbonat
Üretim Menşei
Japonya (Doğu Asya)
Set Durumu
Takım / Set
Garanti
2 yıl
Ekstra Aksesuar
