NICE TOONA ORİJİNAL MONTAJ AKSESUAR KİTİ
Nice GAP02300 TOONA 4005 / 4006 / 4015 / 4024 Ön ve Arka Montaj Aparat Kiti – Orijinal Yedek Parça
Nice TOONA 4000 serisi doğrusal kanatlı kapı motorlarının kapı kanadı
ve sabit kolon üzerine mekanik olarak bağlanmasında kullanılan GAP02300
kodlu orijinal ön ve arka montaj aparat kitidir. Motorun doğru montaj
geometrisiyle sabitlenmesini sağlayan ön bağlantı braketi, arka bağlantı
grubu ve ilgili montaj donanımlarını bir araya getirir.
Parça KoduGAP02300
Uyumlu SistemTOONA 4000 Serisi
Ürün TipiÖn ve Arka Montaj Aparat Kiti
Ana FonksiyonMotorun Kapı ve Kolona Sabitlenmesi
TOONA Motorunuzu Orijinal Nice GAP02300 Montaj Kiti ile Sabitleyin
Nice GAP02300, TOONA 4000 serisi doğrusal kanatlı
kapı motorlarının montajında kullanılan orijinal mekanik bağlantı
kitidir. Nice servis kaynaklarında TOONA / MOBY 4000
Hardware Kit ve montaj aksesuar kutusu olarak listelenmektedir.
Kit; aktüatörün ön bölümünün hareketli kapı kanadına, arka bölümünün
ise sabit kolon veya uygun taşıyıcı konstrüksiyona bağlanmasını
sağlayan montaj elemanlarını içerir. Doğru montaj noktaları motorun
hareket geometrisi, çalışma açısı ve mekanik yük aktarımı açısından
kritik öneme sahiptir.
Teknik ve Fonksiyonel Bilgiler
| Marka | Nice |
| Parça Kodu | GAP02300 |
| Ürün Tipi | Ön ve Arka Motor Montaj Aparat Kiti |
| Ana Uyumluluk | TOONA 4000 Serisi |
| TOONA Modelleri | TO4005 / TO4006 / TO4015 / TO4024 |
| Ek Uyumluluk | MOBY MB4005 / MB4006 / MB4024 |
| Ön Bağlantı | Motorun Kapı Kanadına Bağlanması |
| Arka Bağlantı | Motorun Kolon / Sabit Taşıyıcıya Bağlanması |
| Parça Grubu | Aktüatör Mekanik Montaj Donanımı |
| Servis Kullanımı | Yeni Montaj / Braket Yenileme / Motor Revizyonu |
| Ürün Niteliği | Orijinal Nice Yedek Parça |
Öne Çıkan Avantajlar
- Nice TOONA 4000 serisi için orijinal montaj aksesuar kitidir
- TO4005, TO4006, TO4015 ve TO4024 ile uyumludur
- Ön ve arka motor bağlantı elemanlarını aynı servis grubunda sunar
- Motorun kapı kanadı ve sabit kolona doğru şekilde bağlanmasını sağlar
- Hasarlı veya deformasyona uğramış montaj aparatlarının yenilenmesini sağlar
- Aktüatörün mekanik kuvvetinin bağlantı noktalarına aktarılmasına yardımcı olur
- Yeni motor montajı ve mevcut sistem revizyonlarında kullanılabilir
- GAP02300 servis koduyla doğru montaj kitinin seçimini kolaylaştırır
GAP02300 Ne İşe Yarar?
Doğrusal kanatlı kapı motorunun kapıyı açıp kapatabilmesi için
aktüatörün iki ayrı noktadan mekanik olarak sabitlenmesi gerekir.
Motorun arka bölümü sabit kolona, ön bölümü ise hareket eden kapı
kanadına bağlanır.
GAP02300 bu iki temel bağlantı noktasının oluşturulmasında kullanılan
montaj aparatlarını ve ilgili bağlantı donanımlarını bir araya getirir.
Motor uzayıp kısaldığında oluşan kuvvet bu bağlantı noktaları üzerinden
kapı kanadına aktarılır ve kanadın açılma-kapanma hareketi gerçekleşir.
Kullanım Alanları
- Nice TOONA TO4005 kanatlı kapı motorları
- Nice TOONA TO4006 kanatlı kapı motorları
- Nice TOONA TO4015 kanatlı kapı motorları
- Nice TOONA TO4024 kanatlı kapı motorları
- Nice MOBY MB4005 kanatlı kapı motorları
- Nice MOBY MB4006 kanatlı kapı motorları
- Nice MOBY MB4024 kanatlı kapı motorları
- Yeni kurulum, bakım ve mekanik montaj revizyonları

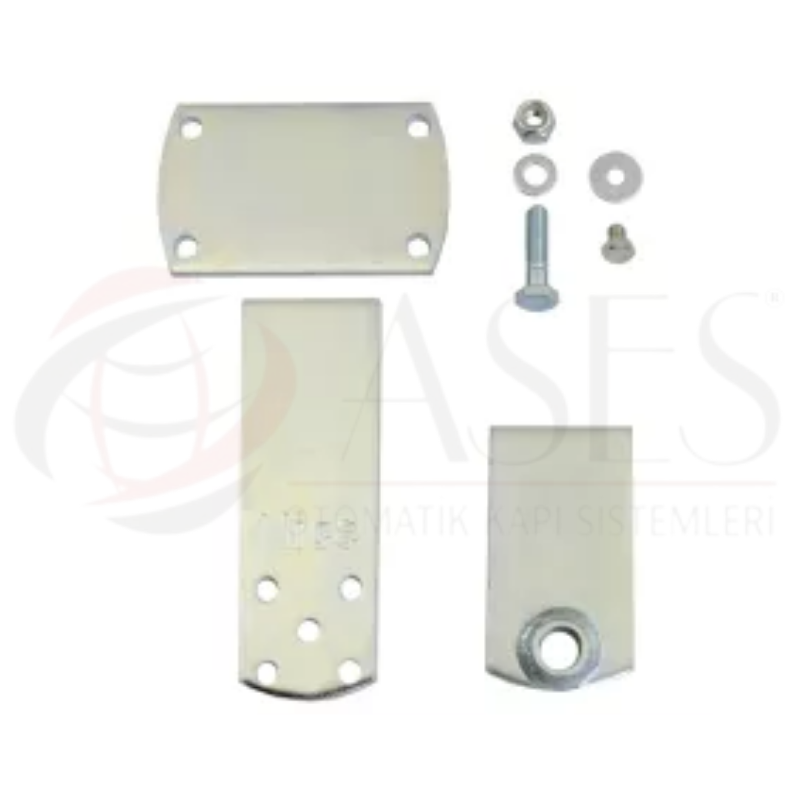

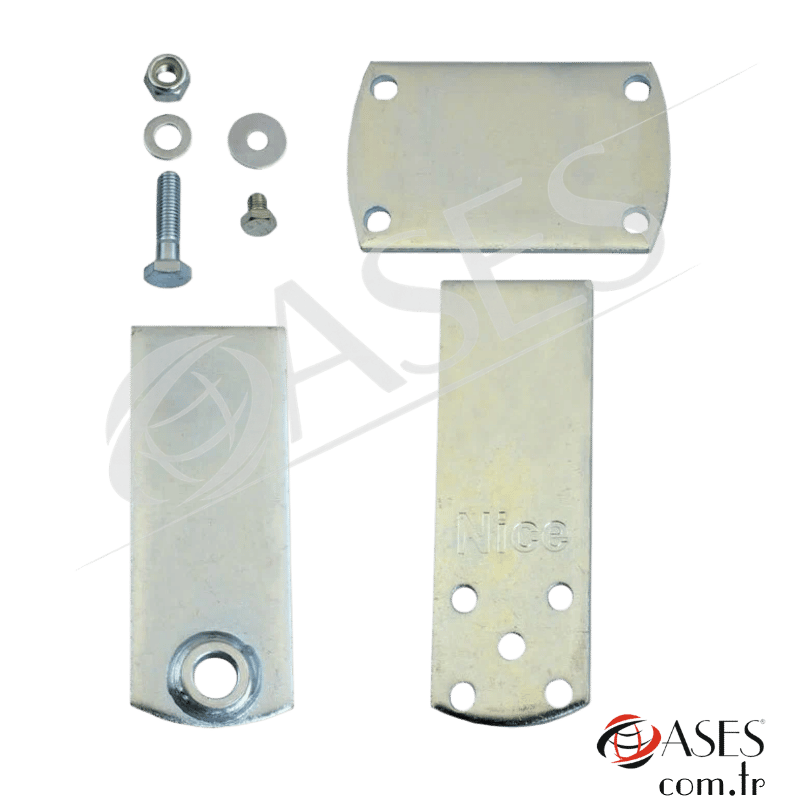

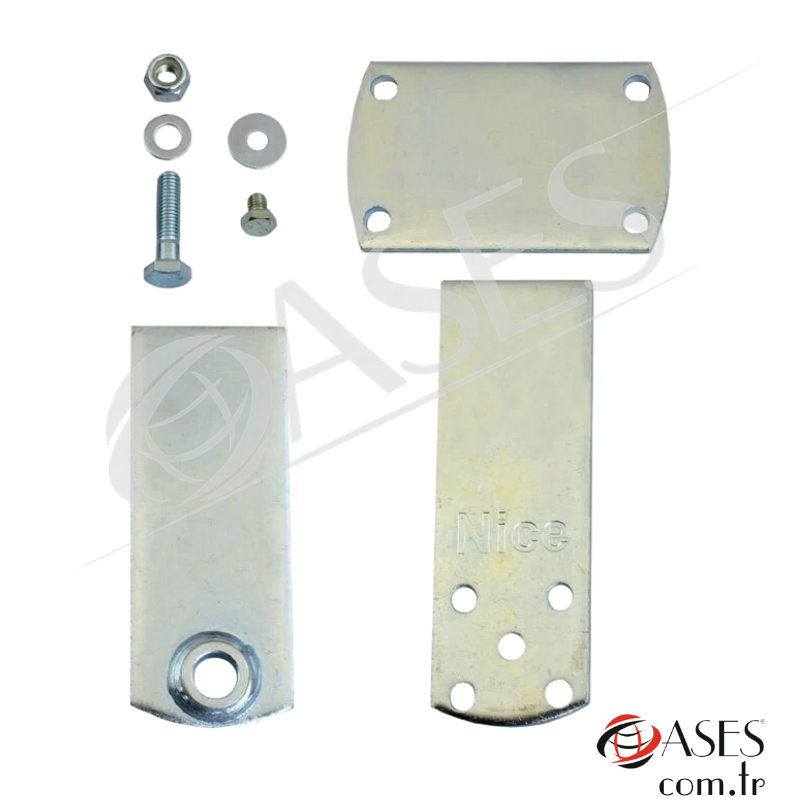

Paket İçeriği ve Fonksiyonu
Ön Montaj
Kapı Kanadı Bağlantı Aparatı
Arka Montaj
Kolon Bağlantı Aparatı
Arka Destek
Motor Arka Bağlantı Braketi
Bağlantı Donanımı
Montaj Vida / Somun / Pul Elemanları
Parça Kodu
GAP02300
Ana Uyumluluk
TOONA 4005 / 4006 / 4015 / 4024
Ana Görev
Aktüatörün Mekanik Sabitlenmesi
Ürün Niteliği
Orijinal Nice Montaj Kiti
GAP02300 + ÖN MONTAJ APARATI + ARKA MONTAJ APARATI + BAĞLANTI DONANIMLARI + ORİJİNAL NICE
GAP02300 motor montaj donanım kitidir. TOONA motor ünitesi,
kontrol kartı, motor kablosu, kapasitör, limit switch ve ayrıca
belirtilmeyen elektriksel veya mekanik motor iç parçaları
paket içeriğine dahil değildir.
Ön ve Arka Motor Bağlantıları Neden Önemlidir?
Kanatlı kapı motorunun çalışma geometrisi ön ve arka bağlantı
noktalarının konumuna doğrudan bağlıdır. Motorun kolon üzerindeki
arka bağlantısı sabit dönme noktasını oluştururken ön bağlantı
motor kuvvetini hareketli kapı kanadına aktarır.
Bu bağlantıların yanlış konumlandırılması motorun gereğinden fazla
zorlanmasına, açılma açısının değişmesine veya kapının bazı
bölgelerde ağır hareket etmesine neden olabilir. Bu nedenle montaj
ölçüleri ilgili Nice motorun kurulum talimatlarına göre uygulanmalıdır.
GAP02300 Değişimi Gerektiren Durumlar
Ön veya arka montaj aparatında eğilme, kaynak bölgesinde deformasyon,
bağlantı deliğinde aşınma veya mekanik boşluk oluşması motor
bağlantısının kontrol edilmesini gerektirir.
Özellikle darbe almış kapılarda motor sağlam görünse bile bağlantı
aparatlarında geometrik bozulma meydana gelebilir. Motorun hareket
sırasında yana doğru zorlanması, bağlantı noktasından ses gelmesi
veya pim ve bağlantılarda aşırı boşluk görülmesi durumunda montaj
grubu ayrıntılı olarak kontrol edilmelidir.
GAP02300 Tek Bir Braket Değildir
Nice GAP02300, tek bir ön veya arka bağlantı
aparatından oluşan tekil bir parça değildir. Nice servis şemalarında
birden fazla montaj elemanını kapsayan hardware / montaj
aksesuar kiti olarak gösterilir.
TOONA 4005 servis şemasında GAP02300; 50, 51 ve 70–77 numaralı
montaj parçalarını kapsayan bir grup olarak listelenmektedir.
Bu yapı motorun ön ve arka bağlantısında kullanılan aparatların
ve ilgili montaj donanımlarının servis seti halinde yenilenmesine
imkân verir.
Montaj ve Servis Bilgisi
Montaj işleminden önce kapı kanadının menteşeleri, hareket rahatlığı
ve mekanik stopları kontrol edilmelidir. Motor bağlantı aparatları
arızalı bir kapı geometrisini telafi etmek amacıyla kullanılmamalıdır.
Arka aparat kolon üzerinde, ön aparat ise kapı kanadı üzerinde
motor modelinin kurulum ölçülerine uygun konumlandırılmalıdır.
Bağlantı noktalarının hizası aktüatörün strok boyunca yana doğru
zorlanmadan çalışmasına izin vermelidir.
Montaj tamamlandıktan sonra motor önce kontrollü şekilde düşük
hareket mesafesinde denenmeli; bağlantı aparatlarında esneme,
gevşeme, sürtünme veya anormal mekanik yük oluşmadığı doğrulanmalıdır.
GAP02300 ile GAP02400 Aynı Kit Değildir
GAP02300, TOONA / MOBY 4000 serisi
motorların montaj donanım grubudur. TOONA 4005, 4006, 4015 ve
4024 gibi modeller bu kitin temel kullanım alanını oluşturur.
GAP02400 ise TOONA / MOBY 5000 serisinde kullanılan
ayrı montaj donanım kitidir. Her iki kit benzer montaj görevini
yerine getirse de motor gövdesi, strok yapısı ve bağlantı geometrisi
nedeniyle servis kodları birbirinden ayrılmalıdır.
GAP02300 + TOONA 4000 SERİSİ UYUMLULUĞUNU MUTLAKA KONTROL EDİN
GAP02300; Nice TOONA TO4005, TO4006, TO4015 ve TO4024 modelleriyle
uyumlu orijinal montaj donanım kitidir. Servis kaynaklarında aynı
kit MOBY MB4005, MB4006 ve MB4024 modellerinde de kullanılmaktadır.
Sipariş öncesinde motor etiketindeki model kodunu ve mevcut montaj
grubunun GAP02300 servis koduyla eşleştiğini doğrulayınız.
ASES BİLGİ NOTU
Ön ve arka motor bağlantı aparatları yalnızca motoru yerinde tutmaz;
aktüatörün çalışma geometrisini de belirler. Montaj sırasında Nice
tarafından ilgili TOONA modeli için verilen kolon-motor ve
kanat bağlantı ölçülerine uyulmalıdır. Yanlış bağlantı geometrisi
motorun gereğinden fazla yük altında çalışmasına ve mekanik parçaların
daha hızlı aşınmasına neden olabilir.
Sık Sorulan Sorular
Nice GAP02300 nedir?
Nice TOONA ve MOBY 4000 serisi doğrusal kanatlı kapı motorlarında
kullanılan orijinal ön ve arka motor montaj aparatları ve
bağlantı donanımlarından oluşan servis kitidir.
GAP02300 hangi TOONA motorlarla uyumludur?
GAP02300; Nice TOONA TO4005, TO4006, TO4015 ve TO4024
modelleriyle uyumludur.
GAP02300 içerisinde ön ve arka montaj aparatı bulunur mu?
Evet. Kit motorun kapı kanadına bağlandığı ön bağlantı aparatı
ile sabit kolon tarafındaki arka bağlantı grubunu ve ilgili
montaj donanımlarını kapsayan servis setidir.
GAP02300 MOBY motorlarda da kullanılabilir mi?
Evet. Nice servis kaynaklarında GAP02300; MOBY MB4005,
MB4006 ve MB4024 modelleriyle de uyumlu olarak listelenmektedir.
GAP02300 ile GAP02400 aynı mıdır?
Hayır. GAP02300 temel olarak TOONA / MOBY 4000 serisinin,
GAP02400 ise TOONA / MOBY 5000 serisinin montaj donanım
kitidir. Sipariş sırasında motor modeli ve servis kodu
kontrol edilmelidir.
