NICE TOONA ORİJİNAL ELEKTRİK BAĞLANTI YEDEK PARÇASI

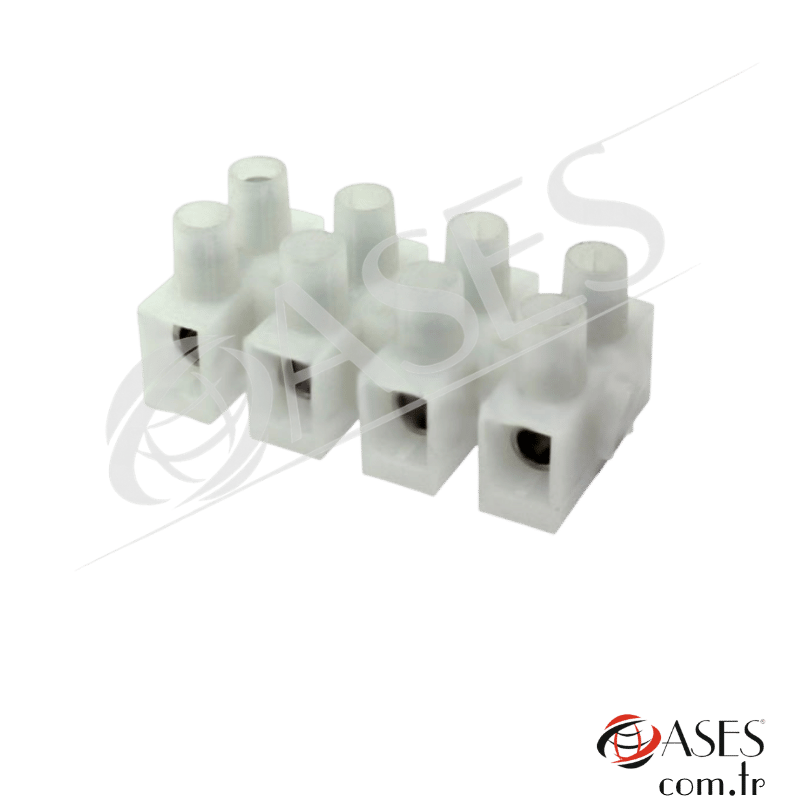

Nice M12V.1850 TOONA 12’li Motor Bağlantı Klemensi – Orijinal Yedek Parça
Nice TOONA otomatik kanatlı kapı motorlarının iç elektrik bağlantılarında
kullanılan M12V.1850 kodlu orijinal 12’li motor bağlantı klemensidir.
Motor kabloları ve ilgili elektrik bağlantılarının düzenli, sağlam ve
servis edilebilir şekilde birleştirilmesine yardımcı olan 12 kutuplu
bağlantı bloğudur.
Parça KoduM12V.1850
Uyumlu SistemNice TOONA Motorları
Ürün Tipi12’li Bağlantı Klemensi
Ana FonksiyonMotor Kablo Bağlantısı
TOONA Motor Elektrik Bağlantılarını Orijinal Nice M12V.1850 ile Yenileyin
Nice M12V.1850, TOONA motorların iç elektrik
bağlantılarında kullanılan 12 kutuplu bağlantı klemensidir.
Servis kaynaklarında 12 yollu ve 6 mm sınıfında bağlantı bloğu olarak
tanımlanan bu parça, kabloların motor içerisinde güvenli ve düzenli
biçimde birleştirilmesini sağlar.
Klemensin gövdesinde kırılma, vida yuvalarında hasar, bağlantı
noktalarında oksitlenme veya kablo tutma özelliğinde bozulma meydana
gelmesi durumunda M12V.1850 kullanılarak bağlantı grubu yenilenebilir.
Teknik ve Fonksiyonel Bilgiler
| Marka | Nice |
| Parça Kodu | M12V.1850 |
| Ürün Tipi | Motor Bağlantı Klemensi |
| Kutup / Bağlantı Sayısı | 12’li / 12 Kutuplu |
| Klemens Sınıfı | 6 mm Bağlantı Bloğu |
| Ana Uyumluluk | Nice TOONA |
| Doğrulanan Modeller | TO4005 / TO5015 / TO7024 ve İlgili TOONA Versiyonları |
| Parça Grubu | Motor İç Elektrik Bağlantı Elemanı |
| Montaj Bölgesi | Motor Gövdesi İç Elektrik Bağlantı Bölümü |
| Ana Fonksiyon | Kablo Hatlarını Birbirine Bağlamak ve Sabitlemek |
| Ürün Niteliği | Orijinal Nice Yedek Parça |
Öne Çıkan Avantajlar
- Orijinal Nice elektrik bağlantı servis parçasıdır
- 12 ayrı bağlantı noktasına sahip klemens bloğudur
- Nice TOONA motorların iç bağlantılarında kullanılabilir
- Motor kablolarının düzenli şekilde birleştirilmesine yardımcı olur
- Gevşemiş veya zarar görmüş eski klemensin yenilenmesini sağlar
- Kablo bağlantılarının servis sırasında kolay kontrol edilmesini sağlar
- Komple motor veya kablo tesisatı değiştirilmeden tekil parça yenilenebilir
- M12V.1850 servis koduyla doğru yedek parça seçimini kolaylaştırır
M12V.1850 Ne İşe Yarar?
TOONA motor içerisinde elektrik motoruna, limit sistemine ve diğer
ilgili bağlantı noktalarına giden kabloların belirli terminaller
üzerinden güvenli biçimde birleştirilmesi gerekir. M12V.1850 bu
bağlantıların oluşturulduğu çoklu klemens bloğudur.
Klemens elektrik üretmez veya motoru kontrol etmez. Görevi, ilgili
elektrik iletkenlerini mekanik olarak sabitlemek ve bağlantı
noktalarının düzenli şekilde oluşturulmasını sağlamaktır.
Kullanım Alanları
- Nice TOONA TO4005 motor bağlantıları
- Nice TOONA 4 serisi ilgili motor versiyonları
- Nice TOONA TO5015 motor bağlantıları
- Nice TOONA 5 serisi ilgili motor versiyonları
- Nice TOONA TO7024 motor bağlantıları
- Motor iç kablolama bakım ve revizyon işlemleri
- Hasarlı veya kırılmış klemens değişimleri
- Oksitlenmiş veya bağlantı özelliğini kaybetmiş terminal yenilemeleri
Paket İçeriği ve Fonksiyonu
Ana Ürün
12’li Motor Bağlantı Klemensi
Parça Kodu
M12V.1850
Bağlantı Sayısı
12 Kutuplu
Klemens Tipi
Vidalı Bağlantı Bloğu
Ana Uyumluluk
Nice TOONA
Montaj Bölgesi
Motor İç Elektrik Bölümü
Ana Görev
Kablo Birleştirme ve Sabitleme
Ürün Niteliği
Orijinal Nice Yedek Parça
M12V.1850 + 12’Lİ KLEMENS + TOONA MOTOR BAĞLANTISI + 6 MM BAĞLANTI BLOĞU + ORİJİNAL NICE
Paket M12V.1850 kodlu 12’li bağlantı klemensini kapsar.
Motor kabloları, kondansatör, elektrik motoru, limit switch,
kontrol kartı ve ayrıca belirtilmeyen diğer elektriksel
parçalar paket içeriğine dahil değildir.
Motor Bağlantı Klemensi Neden Önemlidir?
Motor içerisindeki elektrik bağlantılarının yalnızca elektriksel
olarak iletken olması yeterli değildir. Kablo uçlarının mekanik
olarak sağlam tutulması ve titreşim altında bağlantının gevşememesi
de güvenilir çalışma açısından önemlidir.
M12V.1850 kabloların ayrı terminaller üzerinde düzenli şekilde
bağlanmasına yardımcı olur. Sağlam bir klemens bağlantısı temas
direncinin artması, gevşek bağlantı ve kesintili çalışma gibi
problemlerin önlenmesinde önemli rol oynar.
M12V.1850 Değişimi Gerektiren Durumlar
Klemens gövdesinin çatlaması veya kırılması, terminal vidalarının
zarar görmesi, kablonun yeterince sıkı tutulamaması, aşırı ısınmaya
bağlı deformasyon ya da bağlantı yüzeylerinde yoğun oksitlenme
değişim gerektirebilir.
Klemens üzerinde kararma veya erime görülüyorsa yalnızca klemens
değiştirilmemeli; kablo uçları ve bağlantının neden aşırı ısındığı
da kontrol edilmelidir. Gevşek bağlantı ve hasarlı iletkenler yeni
parçanın tekrar zarar görmesine neden olabilir.
12’li Klemens İfadesi Ne Anlama Gelir?
M12V.1850, 12 ayrı kutup / bağlantı bölmesine sahip
bir terminal bloğudur. Buradaki “12’li” ifadesi klemensin bağlantı
sayısını tanımlar.
Ürün kodundaki M12V ifadesi bu parçanın “12 voltluk
klemens” olduğu şeklinde yorumlanmamalıdır. Klemens pasif bir elektrik
bağlantı elemanıdır ve asıl ayırt edici özelliği 12 kutuplu bağlantı
yapısıdır.
Montaj ve Elektrik Bağlantısı
Klemens değişimine başlamadan önce otomasyon sisteminin şebeke
beslemesi tamamen kesilmelidir. Motor içerisindeki mevcut kablolar
sökülmeden önce hangi iletkenin hangi terminale bağlı olduğu
kaydedilmelidir.
Yeni M12V.1850 takılırken iletken uçlarında oksitlenme, yanma veya
kopmuş tel bulunmadığı kontrol edilmelidir. Kablo uçları terminal
içerisine doğru uzunlukta yerleştirilmeli ve vidalar iletkeni
güvenli biçimde tutacak şekilde sıkılmalıdır.
Montaj sonrasında açıkta iletken kalmadığı, komşu terminaller
arasında temas bulunmadığı ve kabloların motor içerisindeki
hareketli mekanik parçalara temas etmediği kontrol edilmelidir.
M12V.1850 Kontrol Kartı veya Elektronik Modül Değildir
Nice M12V.1850, yalnızca motor içerisindeki
elektrik kablolarını birbirine bağlamak için kullanılan
12’li terminal klemensidir. Elektronik kontrol
kartı, röle, motor kondansatörü veya limit switch değildir.
Motorun çalışmaması durumunda doğrudan klemens arızası
varsayılmamalıdır. Besleme, motor sargıları, kondansatör, limit
sistemi ve diğer elektrik bağlantıları da kontrol edilerek
arızanın kaynağı belirlenmelidir.
M12V.1850 + TOONA MOTOR UYUMLULUĞUNU MUTLAKA KONTROL EDİN
M12V.1850 Nice TOONA servis listelerinde TO4005, TO5015 ve
TO7024 dahil çeşitli modellerde kullanılan 12 kutuplu bağlantı
klemensi olarak görülmektedir. Aynı parça bazı farklı Nice motor
ailelerinde de ortak kullanılabildiğinden sipariş öncesinde motor
modelini ve patlatılmış parça listesindeki M12V.1850 servis kodunu
doğrulayınız.
ASES BİLGİ NOTU
Klemens üzerinde erime, kararma veya aşırı ısınma izi varsa yalnızca
yeni klemens takmakla yetinmeyin. İlgili kablo uçlarını, gevşek
bağlantıları ve yüksek temas direncine neden olabilecek oksitlenmeyi
de kontrol edin. Elektrik bağlantı işlemleri enerjisiz sistemde ve
uygun servis prosedürleriyle yapılmalıdır.
Sık Sorulan Sorular
Nice M12V.1850 nedir?
Nice otomatik kapı motorlarında kullanılan orijinal 12 kutuplu
elektrik bağlantı klemensidir.
M12V.1850 kaç bağlantılıdır?
M12V.1850, 12 ayrı bağlantı noktasına sahip 12’li terminal
bloğudur.
M12V.1850 TOONA motorlarda kullanılır mı?
Evet. Nice TOONA servis listelerinde TO4005, TO5015 ve TO7024
dahil çeşitli modellerde M12V.1850 kodlu klemens kullanılmaktadır.
M12V kodu klemensin 12 volt olduğu anlamına mı gelir?
Hayır. M12V.1850 bir servis parça kodudur. Ürün 12 kutuplu
pasif bağlantı klemensidir; “M12V” ifadesi tek başına çalışma
gerilimi olarak yorumlanmamalıdır.
M12V.1850 paketinde motor kabloları da bulunur mu?
Hayır. Ürün bağlantı klemensidir. Motor kabloları, kondansatör,
limit switch, motor ve diğer elektrik parçaları ayrı servis
ürünleridir.
