NICE TOONA ORİJİNAL YEDEK PARÇA
Nice SPGAP00700 TOONA 4005 / 4006 / 4024 / 7024 Manuel Kilit ve Serbest Bırakma Seti – Orijinal Yedek Parça
Nice SPGAP00700; TOONA serisi kanatlı kapı motorlarının manuel açma ve serbest bırakma mekanizmasında kullanılan orijinal Nice kilit setidir. Elektrik kesintisi, arıza veya bakım durumunda motor-redüktör mekanizmasının serbest bırakılarak kapının elle hareket ettirilebilmesini sağlar.
Parça KoduSPGAP00700
Uyumlu SistemTOONA 4005 / 4006 / 4024 / 7024
Ürün TipiManuel Kilit ve Serbest Bırakma Seti
Ana FonksiyonMotoru Manuel Kullanım İçin Serbest Bırakmak
TOONA Motorların Manuel Açma Sistemini Yenileyen Orijinal Nice Set
Nice SPGAP00700, TOONA motorların manuel serbest bırakma mekanizmasında kullanılan kilit, açma kolu ve ilgili mekanik parçaları bir servis grubu halinde sunan orijinal Nice yedek parça setidir.
Manuel kilit veya serbest bırakma grubunda kırılma, aşınma, sıkışma ya da mekanik hasar oluştuğunda komple motor-redüktör değiştirilmeden ilgili manuel açma grubunun yenilenmesine imkân verir.
Teknik ve Fonksiyonel Bilgiler
| Marka |
Nice |
| Parça Kodu |
SPGAP00700 |
| Ürün Tipi |
Manuel Kilit / Serbest Bırakma Servis Seti |
| Motor Serisi |
Nice TOONA |
| Uyumlu Model |
TO4005 |
| Uyumlu Model |
TO4006 |
| Uyumlu Model |
TO4024 |
| Uyumlu Model |
TO7024 |
| Ek Servis Uyumluluğu |
TO4015 / TO5015 / TO5016 / TO5024 ve Uyumlu TOONA Modelleri |
| Montaj Bölgesi |
Motor Manuel Serbest Bırakma Mekanizması |
| Çalışma Tipi |
Anahtarlı Mekanik Serbest Bırakma |
| Anahtar |
2 Adet |
| Orijinal Yedek Parça |
Evet |
Öne Çıkan Avantajlar
- Orijinal Nice SPGAP00700 servis koduna sahiptir
- TOONA 4005 ve TOONA 4006 motorlarla uyumludur
- TOONA 4024 ve TOONA 7024 motorlarla uyumludur
- Manuel kilit ve serbest bırakma parçalarını servis grubu halinde sunar
- Elektrik kesintilerinde kapının elle kullanılabilmesini sağlar
- Hasarlı manuel açma grubunun komple olarak yenilenmesine imkân verir
- Komple motor veya redüktör değişimine gerek olmayan onarımlarda kullanılabilir
- TOONA motorun orijinal manuel açma sistemini korur
SPGAP00700 Ne İşe Yarar?
TOONA motorlar normal çalışma sırasında redüktör mekanizması üzerinden kapı kanadını motorlu olarak hareket ettirir. Elektrik kesildiğinde veya sistemin servis amacıyla devre dışı bırakılması gerektiğinde kapının elle hareket ettirilebilmesi için redüktörün manuel olarak serbest bırakılması gerekir.
SPGAP00700, anahtarlı kilit ve manuel serbest bırakma kolu üzerinden bu işlemin gerçekleştirilmesini sağlayan mekanik servis grubudur. Kilit açıldıktan sonra manuel kol kullanılarak mekanizma serbest bırakılır ve kapı elle hareket ettirilebilir.
Kullanım Alanları
- Nice TOONA 4005 kanatlı kapı motorları
- Nice TOONA 4006 kanatlı kapı motorları
- Nice TOONA 4024 24V kanatlı kapı motorları
- Nice TOONA 7024 24V kanatlı kapı motorları
- Uyumlu TOONA 4 / TOONA 5 / TOONA 7 servis uygulamaları
- Manuel açma kilidi hasar görmüş TOONA motorlar
- Serbest bırakma kolu veya kilit grubu arızaları
- TOONA manuel açma mekanizması bakım ve onarımları

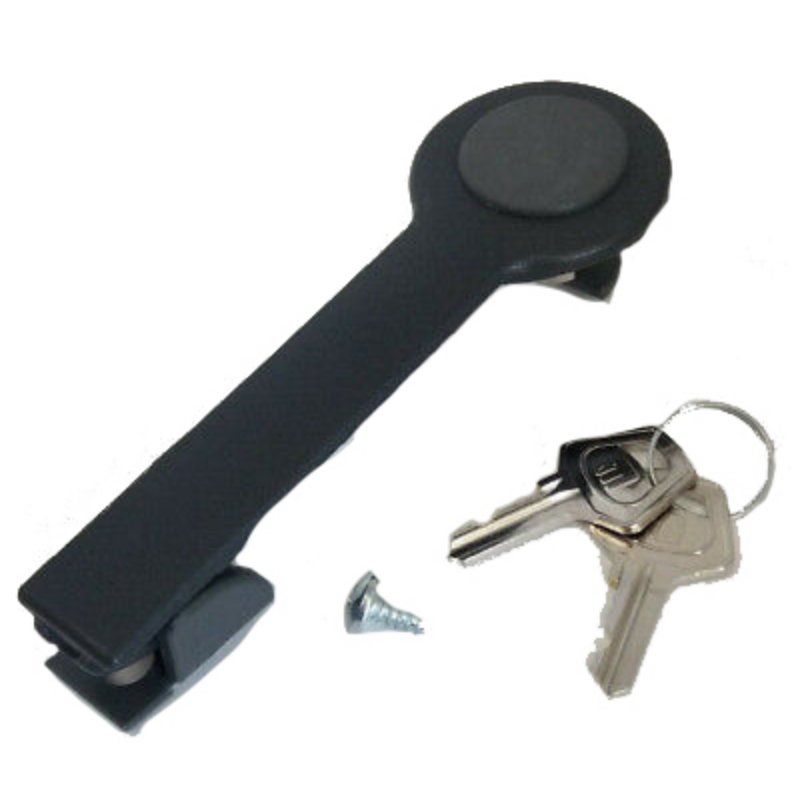

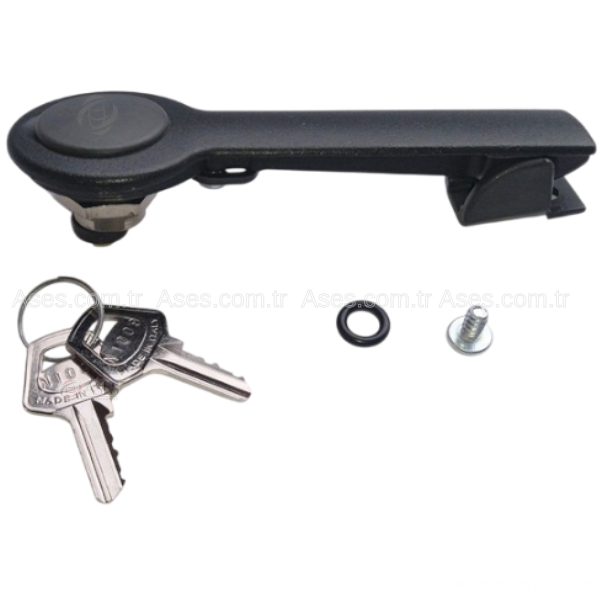

Paket İçeriği ve Fonksiyonu
Serbest Bırakma Kolu Manuel Açma Hareketinin Mekanizmaya Aktarılmasını Sağlar
Anahtarlı Kilit Grubu Manuel Açma Sisteminin Kilitlenmesini ve Açılmasını Sağlar
2 Adet Anahtar Manuel Kilit Grubunun Kullanılmasını Sağlar
İç Bağlantı Elemanları Kol ve Kilit Hareketinin Serbest Bırakma Sistemine Aktarılmasını Sağlar
Acil Açma Fonksiyonu Elektrik Kesintisinde Motorun Manuel Moda Alınmasını Sağlar
Servis Fonksiyonu Hasarlı Manuel Açma Grubunun Komple Yenilenmesine İmkân Verir
Elektrik Motoru Pakete Dahil Değildir
Redüktör Grubu Pakete Dahil Değildir
SPGAP00700 + TOONA 4005 / 4006 / 4024 / 7024 + MANUEL KİLİT VE SERBEST BIRAKMA SETİ + 2 ANAHTAR + ORİJİNAL NICE
SPGAP00700 tek bir manuel açma kolu değildir; TOONA serbest bırakma mekanizmasında kullanılan kilit, kol ve ilgili bağlantı parçalarından oluşan servis grubudur. Elektrik motoru, redüktör ve diğer TOONA mekanik parçaları ayrıca belirtilmedikçe pakete dahil değildir.
TOONA Manuel Serbest Bırakma Sistemi Neden Önemlidir?
Otomatik kanatlı kapılarda elektrik kesintisi veya kontrol sistemi arızası yaşandığında kapının gerektiğinde elle açılabilmesi önemlidir. TOONA motorlarda bu işlem mekanik manuel serbest bırakma sistemi üzerinden gerçekleştirilir.
SPGAP00700 bu sistemin kullanıcı tarafından kumanda edilen temel parçalarını bir arada sunar. Manuel açma grubunun çalışır durumda olması, özellikle enerji kesintilerinde kapının kullanılabilirliğinin devam etmesini sağlar.
SPGAP00700 Arızasında Hangi Belirtiler Görülebilir?
Anahtarın kilidi çevirmemesi, manuel kolun kırılması, serbest bırakma mekanizmasının hareket etmemesi, kolun boşa hareket etmesi veya motorun manuel moda geçmemesi gibi durumlar manuel açma grubunda problem bulunduğunu gösterebilir.
Ancak motor serbest kalmıyorsa yalnızca dış kilit ve kol değil, mekanizmanın redüktör içerisindeki bağlantıları da kontrol edilmelidir. Sıkışmış bir sistem zorlanarak açılmaya çalışılmamalıdır.
SPGAP00700 Yalnızca Manuel Açma Kolu Değildir
SPGAP00700, TOONA motorlarda kullanılan tekil bir plastik kol veya dış kapak parçası değildir. Nice servis şemalarında birden fazla mekanik parçayı kapsayan manuel serbest bırakma servis grubu olarak gösterilmektedir.
TO4005 servis şemasında kilit ve manuel açma bölümündeki 3, 4, 5, 6, 7, 8, 9 ve 10 numaralı parçalar SPGAP00700 servis grubu altında listelenmektedir. Bu nedenle komple manuel açma grubu gereken onarımlarda doğru servis kodunun kullanılması önemlidir.
TOONA Modeline Göre Manuel Kilit Seti Değiştirilmemelidir
SPGAP00700 birçok TOONA modelinde ortak kullanılan bir servis grubudur. TO4005, TO4006, TO4024 ve TO7024 dışında TO4015, TO5015, TO5016 ve TO5024 gibi çeşitli TOONA modellerinde de aynı servis kodu kullanılmaktadır.
Buna rağmen yalnızca dış görünüşe bakılarak parça seçimi yapılmamalıdır. Motor etiketi ve mevcut manuel serbest bırakma grubunun yapısı kontrol edilerek SPGAP00700 servis koduyla eşleştiği doğrulanmalıdır.
Montaj Sonrasında Manuel Açma ve Tekrar Kilitleme Testi Yapılmalıdır
SPGAP00700 montajından önce mevcut serbest bırakma yuvası, redüktör bağlantısı ve mekanik hareket noktaları kontrol edilmelidir. Kırık parçalardan kalan parçacıklar veya mekanik sıkışmalar temizlenmeden yeni set zorlanarak kullanılmamalıdır.
Montaj tamamlandıktan sonra sistem enerjisiz durumda test edilmeli; anahtarın kilidi düzgün açtığı, kolun motoru serbest bıraktığı, kapının elle hareket edebildiği ve mekanizma tekrar kilitlendiğinde motorlu çalışma konumuna doğru şekilde döndüğü doğrulanmalıdır.
SPGAP00700 + TOONA MOTOR MODELİNİ KONTROL EDİN
Nice SPGAP00700; TO4005, TO4006, TO4024 ve TO7024 başta olmak üzere TO4015, TO5015, TO5016, TO5024 ve çeşitli uyumlu TOONA motorlarda kullanılan manuel kilit ve serbest bırakma servis grubudur. Sipariş öncesinde motor etiketi, üretim revizyonu ve mevcut manuel açma grubunun SPGAP00700 servis koduyla eşleşmesi kontrol edilmelidir.
ASES BİLGİ NOTU
SPGAP00700 tek bir manuel açma kolu değil, TOONA manuel kilit ve serbest bırakma servis setidir. Manuel mekanizma zorlanıyor veya anahtar açmasına rağmen motor serbest kalmıyorsa yeni set takılmadan önce redüktör tarafındaki mekanik bağlantılar da kontrol edilmelidir.
Sık Sorulan Sorular
Nice SPGAP00700 ne parçasıdır?
Nice TOONA kanatlı kapı motorlarının manuel açma sisteminde kullanılan anahtarlı kilit ve serbest bırakma mekanizması servis setidir.
SPGAP00700 TOONA 4005 / 4006 / 4024 / 7024 ile uyumlu mudur?
Evet. Nice servis ve yedek parça kaynaklarında TO4005, TO4006, TO4024 ve TO7024 modellerinin tamamı SPGAP00700 ile uyumlu olarak listelenmektedir.
SPGAP00700 yalnızca manuel açma kolu mudur?
Hayır. SPGAP00700 tekil bir kol değil; kilit, manuel serbest bırakma kolu ve ilgili mekanik bağlantı parçalarını kapsayan servis grubudur.
SPGAP00700 setinde anahtar bulunur mu?
Evet. Servis kaynaklarında SPGAP00700 manuel serbest bırakma setinin 2 adet anahtarla birlikte sunulduğu belirtilmektedir.
Anahtar dönüyor ancak TOONA motor serbest kalmıyorsa ne yapılmalıdır?
Manuel açma grubunun iç bağlantıları ve redüktör tarafındaki serbest bırakma mekanizması kontrol edilmelidir. Mekanizma sıkışmışsa kol veya anahtar zorlanmamalıdır.
