NICE YANA KAYAR KAPI MOTORU ORİJİNAL YEDEK PARÇA
Nice PRRB04 ROBUS / ROAD / ROX Taban Montaj Plakası ve Sabitleme Seti – Orijinal Yedek Parça
Nice PRRB04; ROBUS, ROAD ve ROX serisi yana kayar kapı motorlarının
zemine sağlam ve doğru konumda monte edilmesinde kullanılan taban
montaj plakası ve sabitleme elemanları grubudur. Motor gövdesinin
montaj zeminine sabitlenmesini ve kremayer hattına göre doğru
konumlandırılmasını destekleyen mekanik montaj setidir.
Parça KoduPRRB04
Uyumlu SistemROBUS / ROAD / ROX
Ürün TipiTaban Montaj Plakası ve Sabitleme Seti
Ana FonksiyonMotoru Zemine Sabitlemek ve Konumlandırmak
Nice Yana Kayar Kapı Motorları İçin Taban Montaj Grubu
Nice PRRB04, yana kayar kapı motorunun montaj
zeminine sabitlenmesinde kullanılan mekanik taban grubudur.
Montaj plakası motorun altında sağlam bir bağlantı yüzeyi
oluştururken sete ait sabitleme elemanları motorun montaj
pozisyonunun oluşturulmasına yardımcı olur.
Özellikle eski montaj plakasının paslanması, eğilmesi, hasar
görmesi veya motorun yeni bir zemine yeniden kurulması gereken
uygulamalarda kullanılabilir. PRRB04, ROBUS, ROAD ve ROX
ailelerinin birçok modelinde kullanılan ortak Nice servis
parçalarından biridir.
Teknik ve Fonksiyonel Bilgiler
| Marka | Nice |
| Parça Kodu | PRRB04 |
| Ürün Tipi | Taban / Ankraj Montaj Plakası Seti |
| Uygulama | Yana Kayar Kapı Motorları |
| Uyumlu Seri | ROBUS / ROAD / ROX |
| ROAD Uyumluluğu | ROAD 200 / ROAD 400 |
| ROBUS Uyumluluğu | 350 / 400 / 600 / 600P / 1000 / 1000P |
| Hi-Speed Uyumluluğu | ROBUS 250HS / 500HS |
| ROX Uyumluluğu | ROX 600 / ROX 1000 |
| R10 Uyumluluğu | Uyumlu Serilerin Çeşitli R10 Versiyonları |
| Ana Görev | Motorun Montaj Zeminine Sabitlenmesi |
| Konumlandırma Görevi | Motorun Kremayer Hattına Göre Yerleşimini Desteklemek |
| Parça Türü | Mekanik Montaj / Sabitleme Grubu |
| Ürün Niteliği | Orijinal Nice Yedek Parça |
Öne Çıkan Avantajlar
- Nice PRRB04 servis koduna sahip montaj grubudur
- ROBUS, ROAD ve ROX motor ailelerinde kullanılabilir
- Motor için sağlam bir taban bağlantısı oluşturur
- Motor gövdesinin montaj zeminine sabitlenmesini sağlar
- Motorun kremayere göre doğru konumlandırılmasını destekler
- Hasarlı veya deforme olmuş eski montaj plakasının yenilenmesini sağlar
- Yeni motor montajı ve yeniden kurulum işlemlerinde kullanılabilir
- Montaj plakası ile sete ait sabitleme elemanlarını birlikte sunar
PRRB04 Ne İşe Yarar?
Yana kayar kapı motorunun doğru çalışabilmesi için yalnızca
elektriksel bağlantılar yeterli değildir. Motor gövdesinin
zemine sağlam şekilde sabitlenmesi ve motor pinyonunun kapı
üzerindeki kremayer ile doğru hizada bulunması gerekir.
PRRB04 bu mekanik montajın temelini oluşturan taban plakası
grubudur. Motorun kurulum noktasında sabit bir temel oluşturur
ve motorun çalışma sırasında yer değiştirmesini, hizasının
bozulmasını veya kremayer bağlantısının düzensiz hale gelmesini
önlemeye yardımcı olur.
Kullanım Alanları
- Nice ROBUS 350 yana kayar kapı motorları
- Nice ROBUS 400 yana kayar kapı motorları
- Nice ROBUS 600 / 600P motorları
- Nice ROBUS 1000 / 1000P motorları
- Nice ROBUS 250HS / 500HS motorları
- Nice ROAD 200 / ROAD 400 motorları
- Nice ROX 600 / ROX 1000 motorları
- Uyumlu R10 motor versiyonlarının montaj ve servis işlemleri

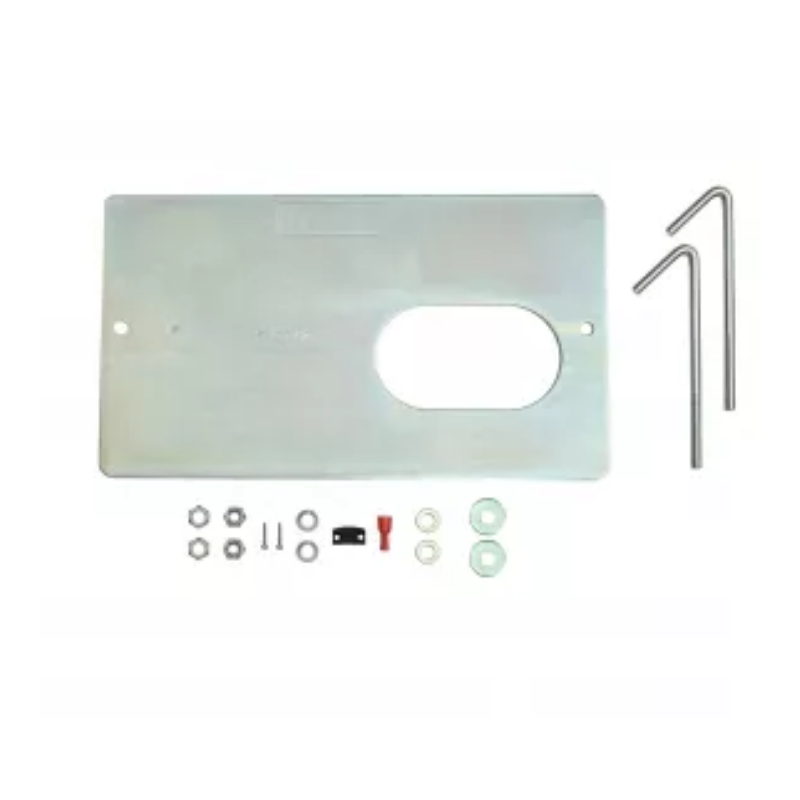

Paket İçeriği ve Fonksiyonu
Ana Parça
PRRB04 Taban Montaj Plakası
Sabitleme Grubu
Sete Ait Montaj ve Sabitleme Elemanları
Taban Fonksiyonu
Motor İçin Sağlam Bir Montaj Yüzeyi Oluşturur
Sabitleme Fonksiyonu
Motorun Montaj Zeminine Sabitlenmesini Destekler
Hizalama Fonksiyonu
Motorun Kremayer Hattına Göre Konumlandırılmasına Yardımcı Olur
Servis Fonksiyonu
Hasarlı veya Eski Taban Montaj Grubunun Yenilenmesini Sağlar
Motor
Pakete Dahil Değildir
Kremayer
Pakete Dahil Değildir
PRRB04 + TABAN MONTAJ PLAKASI + SABİTLEME ELEMANLARI + ROBUS / ROAD / ROX
PRRB04 bir motor kiti değildir. Ürün motorun montajında
kullanılan taban plakası ve sete ait sabitleme elemanlarından
oluşur. Motor, kremayer, kontrol kartı ve ayrıca belirtilmeyen
diğer otomasyon parçaları pakete dahil değildir.
Motor Taban Plakası Neden Önemlidir?
Yana kayar kapı motoru çalışma sırasında kapıyı hareket
ettirebilmek için pinyon üzerinden kremayere kuvvet aktarır.
Bu nedenle motor gövdesinin sağlam ve hareket etmeyecek şekilde
monte edilmesi sistemin mekanik çalışması açısından önemlidir.
Montaj tabanında gevşeklik veya deformasyon bulunması motorun
zaman içerisinde konum değiştirmesine neden olabilir. Bu durum
pinyon-kremayer hizasını bozarak düzensiz çalışma, mekanik ses
ve dişli temas problemleri oluşturabilir.
PRRB04 Hangi Durumlarda Değiştirilmelidir?
Mevcut montaj plakasında aşırı korozyon, eğilme, çatlama,
bağlantı noktalarında deformasyon veya motorun sağlam şekilde
sabitlenmesini engelleyen fiziksel hasarlar bulunuyorsa taban
montaj grubunun yenilenmesi gerekebilir.
Ayrıca mevcut motorun farklı bir montaj noktasına taşınması,
zeminin yeniden yapılması veya uyumlu yeni bir ROBUS, ROAD
ya da ROX motorun kurulması sırasında PRRB04 montaj grubu
kullanılabilir.
PRRB04 Motor Alt Gövdesi Değildir
PRRB04, motorun kendi alt kasa veya gövde
parçası değil, motorun zemine montajında kullanılan
taban / ankraj plakası ve sabitleme grubudur.
Motorun plastik veya metal ana gövdesinde hasar varsa ilgili
gövde servis parçası ayrıca seçilmelidir. PRRB04 doğrudan
motorun montaj zeminiyle bağlantısını oluşturan parçadır.
Montajda Pinyon ve Kremayer Hizası Kontrol Edilmelidir
Taban plakası yerleştirilirken motorun yalnızca zemine sağlam
bağlanması değil, pinyon dişlisinin kremayer hattına göre doğru
pozisyonda olması da önemlidir. Yanlış yükseklik veya yatay
konumlandırma dişlilerin sağlıksız temas etmesine neden olabilir.
PRRB04 montajından sonra motorun yüksekliği, pinyon-kremayer
teması, kapının tüm hareket boyunca mekanik olarak rahat
ilerlemesi ve motor sabitleme noktaları kontrol edilmelidir.
Yeni Montaj ve Servis Uygulamalarında Kullanılabilir
PRRB04 yalnızca arızalı bir parçanın değiştirilmesi amacıyla
kullanılmaz. Uyumlu Nice yana kayar kapı motorunun yeni bir
montaj zeminine kurulması veya mevcut otomasyonun yeniden
konumlandırılması gereken uygulamalarda da taban montaj
grubu olarak kullanılabilir.
Montaj yapılacak beton veya taşıyıcı yüzeyin motor yükünü
güvenli şekilde karşılayabilecek durumda olması gerekir.
Plakanın düzgün ve sağlam yerleştirilmesi motorun uzun süre
aynı mekanik hizada çalışmasına yardımcı olur.
PRRB04 + ROBUS / ROAD / ROX UYUMLULUĞUNU KONTROL EDİN
Nice PRRB04; ROAD 200 / 400, ROBUS 350 / 400 / 600 / 600P /
1000 / 1000P, ROBUS 250HS / 500HS ve ROX 600 / 1000 dahil
olmak üzere çok sayıda Nice yana kayar kapı motorunda
kullanılmaktadır. Aynı serilerin çeşitli R10 versiyonları da
PRRB04 uyumluluk listelerinde yer almaktadır. Montaj öncesinde
motorun tam model kodunun kontrol edilmesi önerilir.
ASES BİLGİ NOTU
PRRB04 seçiminde ürünün motor gövdesi değil, motorun
zemine montajını sağlayan taban plakası ve sabitleme grubu
olduğu unutulmamalıdır. Montaj sırasında pinyon-kremayer
yüksekliği ve yatay hizası doğru ayarlanmalı, plaka sağlam bir
taşıyıcı zemine sabitlenmelidir.
Sık Sorulan Sorular
Nice PRRB04 ne işe yarar?
PRRB04, uyumlu Nice ROBUS, ROAD ve ROX yana kayar kapı
motorlarının zemine sabitlenmesi için kullanılan taban
montaj plakası ve sabitleme grubudur.
PRRB04 ROAD 400 ile uyumlu mudur?
Evet. ROAD 400, PRRB04 uyumluluk listelerinde açık şekilde
yer almaktadır. ROAD 200 ile de kullanılmaktadır.
PRRB04 ROBUS motorlarla uyumlu mudur?
Evet. ROBUS 350, 400, 600, 600P, 1000, 1000P ile
ROBUS 250HS ve 500HS dahil olmak üzere birçok ROBUS
modelinde PRRB04 taban montaj grubu kullanılmaktadır.
PRRB04 ROX 600 ve ROX 1000 ile uyumlu mudur?
Evet. Nice ROX 600 ve ROX 1000 modelleri PRRB04
uyumluluk listelerinde yer almaktadır. İlgili R10
versiyonları da listelenmektedir.
PRRB04 paketinde motor veya kremayer bulunur mu?
Hayır. PRRB04 motorun montajında kullanılan taban plakası
ve sete ait sabitleme elemanları grubudur. Yana kayar kapı
motoru ve kremayer ayrıca temin edilir.
