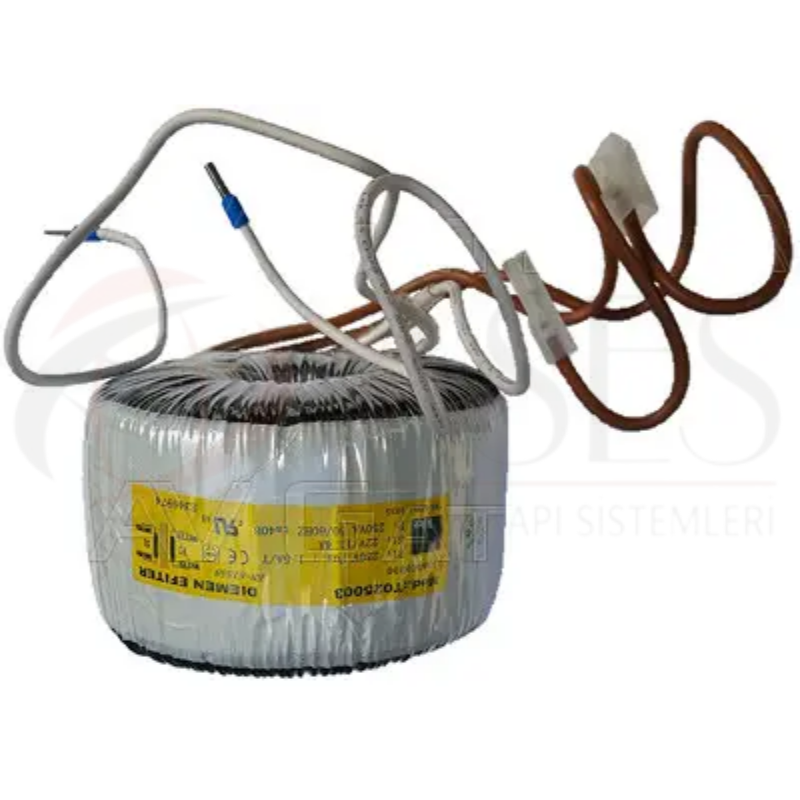

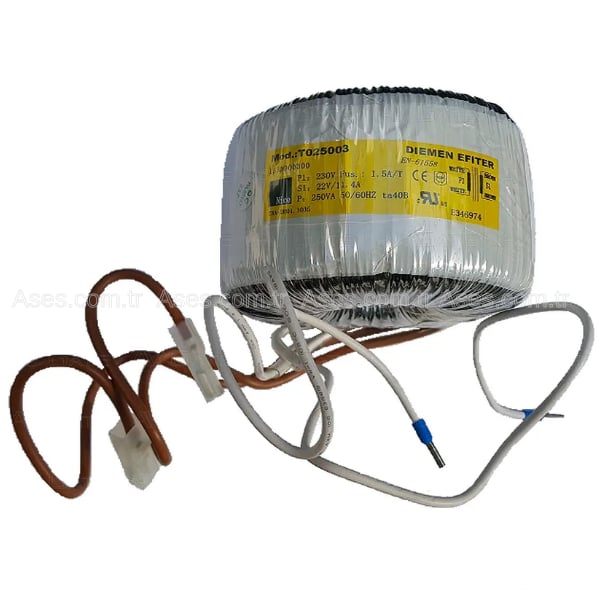

NICE ORİJİNAL GÜÇ TRAFOSU
Nice TRA-DR01.1035 RUN1500 / RB1000 / L-BAR / MC824H / A924 Uyumlu Trafo – Orijinal Yedek Parça
Nice TRA-DR01.1035; otomasyon sistemindeki 230V AC şebeke gerilimini kontrol ünitesi ve düşük gerilimli motor sistemlerinin kullanabileceği seviyeye dönüştüren orijinal Nice güç trafosudur. RUN1500, RB1000 ve uyumlu Nice kontrol / bariyer uygulamalarında enerji dönüşümünün temel bileşenlerinden biri olarak görev yapar.
Parça KoduTRA-DR01.1035
Uyumlu SistemRUN1500 / RB1000 / L-BAR / MC824H / A924
Ürün TipiGüç Transformatörü
Ana Fonksiyon230V AC → 22V AC Gerilim Dönüşümü
Nice Otomasyon Sistemleri İçin Orijinal Güç Transformatörü
Nice TRA-DR01.1035, şebekeden gelen yüksek gerilimi Nice otomasyon sistemlerinin güç ve kontrol devrelerinde kullanılabilecek düşük AC gerilim seviyesine dönüştüren orijinal transformatördür. Teknik yedek parça kaynaklarında 230V / 22V / 11A olarak tanımlanmaktadır.
Trafo, özellikle yüksek akım gerektiren 24V sınıfı motor ve kontrol sistemlerinin enerji besleme zincirinde kritik görev üstlenir. Arızalanması durumunda kontrol ünitesi veya motor devresi yeterli besleme alamayabilir ve otomasyon sistemi tamamen çalışmaz hale gelebilir.
Teknik ve Fonksiyonel Bilgiler
| Marka |
Nice |
| Parça Kodu |
TRA-DR01.1035 |
| Ürün Tipi |
Güç Transformatörü / Trafo |
| Primer Giriş |
230V AC |
| Sekonder Çıkış |
22V AC |
| Sekonder Akım |
11A |
| Ana Uyumluluk |
RUN1500 / RB1000 |
| Diğer Listelenen Sistemler |
L-BAR / MC824H / A924 |
| Çalışma Görevi |
Şebeke Gerilimini Düşük Gerilime Dönüştürme |
| Parça Grubu |
Elektrik / Güç Besleme Yedek Parçası |
| Kontrol Kartı |
Dahil Değildir |
| Komple Trafo Kiti |
Değildir |
| Orijinal Yedek Parça |
Evet |
Öne Çıkan Avantajlar
- Orijinal Nice TRA-DR01.1035 servis koduna sahiptir
- 230V AC şebeke gerilimini 22V AC seviyesine dönüştürür
- 11A sekonder akım kapasitesiyle yüksek güçlü otomasyon uygulamalarına uygundur
- Nice RUN1500 sistemlerinde kullanılabilir
- Nice ROBUS RB1000 sistemlerinde kullanılabilir
- Nice yedek parça listelerinde L-BAR, MC824H ve A924 ile birlikte listelenmektedir
- Arızalı trafonun komple otomasyon değiştirilmeden yenilenmesini sağlar
- Kontrol ve motor güç devresine gerekli düşük gerilim beslemesinin sağlanmasına yardımcı olur
TRA-DR01.1035 Ne İşe Yarar?
Otomasyon sistemine gelen 230V AC şebeke gerilimi düşük gerilimli motor ve elektronik kontrol devrelerine doğrudan uygulanamaz. TRA-DR01.1035 bu gerilimi transformatör prensibiyle düşürerek yaklaşık 22V AC sekonder besleme oluşturur.
Oluşturulan düşük AC gerilim sistem yapısına göre doğrultma ve kontrol devrelerinden geçirilerek motorun ve elektronik sistemin ihtiyaç duyduğu enerji beslemesinde kullanılır. Bu nedenle trafo, şebeke girişi ile düşük gerilimli otomasyon elektroniği arasındaki temel güç dönüştürme elemanıdır.
Kullanım Alanları
- Nice RUN1500 yana kayar kapı motorları
- Nice ROBUS RB1000 yana kayar kapı motorları
- Nice L-BAR bariyer sistemleri için uyumlu servis uygulamaları
- Nice MC824H kullanılan uyumlu kontrol sistemleri
- Nice A924 kontrol ünitesi kullanılan uygulamalar
- Trafo sargısı arızalanmış otomasyon sistemleri
- Düşük gerilim çıkışı bulunmayan güç besleme sistemleri
- Orijinal Nice trafo ile yapılan bakım ve servis işlemleri
Paket İçeriği ve Fonksiyonu
Ana Parça TRA-DR01.1035 Trafo
Ürün Adedi 1 Adet
Primer Tarafı 230V AC Şebeke Girişi
Sekonder Tarafı 22V AC Çıkış
Çıkış Akımı 11A
Ana Motorlar RUN1500 / RB1000
Parça Türü Elektrik Güç Dönüştürücü
Ana Görev Düşük Gerilim Beslemesi Oluşturmak
TRA-DR01.1035 + 230V AC GİRİŞ + 22V AC ÇIKIŞ + 11A + ORİJİNAL NICE
Paket 1 adet TRA-DR01.1035 transformatörü kapsar. Kontrol kartı, diyot köprüsü / doğrultucu, kablo tesisatı, sigortalar, montaj aparatları ve diğer elektrik parçaları ayrıca belirtilmedikçe pakete dahil değildir. SPEG068A00 komple trafo kiti ile TRA-DR01.1035 tek trafo birbirinden farklı servis ürünleridir.
RUN1500 ve RB1000 Güç Sistemindeki Görevi
RUN1500 ve RB1000 gibi yüksek torklu yana kayar kapı otomasyonlarında motorun ihtiyaç duyduğu düşük gerilim beslemesi yüksek akım taşıyabilmelidir. TRA-DR01.1035 bu güç dönüşüm zincirinin temel elemanlarından biridir.
RB1000 patlatılmış servis listesinde TRA-DR01.1035 trafo, kontrol kartı ve doğrultucu gibi diğer elektrik parçalarından ayrı bir bileşen olarak gösterilir. Böylece arızalı trafo, sağlam kontrol elektroniği değiştirilmeden ayrı olarak yenilenebilir.
Trafo Arızası Nasıl Anlaşılabilir?
TRA-DR01.1035 arızalandığında sistemde enerji bulunmasına rağmen kontrol kartının açılmaması, sekonder tarafta düşük gerilim oluşmaması, sigorta atması veya yük altında gerilimin ciddi şekilde düşmesi gibi belirtiler görülebilir.
Ancak aynı belirtiler şebeke sigortası, kablo tesisatı, doğrultucu köprü veya kontrol kartındaki bir arızadan da kaynaklanabilir. Bu nedenle trafo değiştirilmeden önce primer giriş ve sekonder çıkış değerleri uygun ölçüm ekipmanıyla kontrol edilmelidir.
TRA-DR01.1035 ile SPEG068A00 Arasındaki Fark
TRA-DR01.1035 transformatörün kendisini ifade eden tekil Nice servis parçasıdır. Özellikle RB1000 servis çizimlerinde ayrı bir parça olarak listelenmektedir.
SPEG068A00 ise TRA-DR01.1035 trafonun kullanıldığı daha kapsamlı RB1000 trafo kitidir. Bu nedenle yalnızca trafoya ihtiyaç duyuluyorsa TRA-DR01.1035, komple servis kitine ihtiyaç duyuluyorsa ilgili kit kodu esas alınmalıdır.
MC824H ve A924 Uygulamalarında Parça Kodunu Esas Alın
MC824H ve A924 farklı Nice otomasyon sistemlerinde kullanılan kontrol üniteleridir. Nice yedek parça listelerinde TRA-DR01.1035 bu kontrol sistemleriyle ilişkili trafo olarak listelenmektedir.
Bununla birlikte yalnızca kontrol ünitesi modeline bakarak trafo seçilmemelidir. Aynı kontrol kartı farklı motor veya güç konfigürasyonlarında kullanılabildiğinden mevcut trafonun TRA-DR01.1035 servis kodu ve elektrik değerleri sipariş öncesinde doğrulanmalıdır.
Montaj ve Elektrik Güvenliği
TRA-DR01.1035'in primer tarafında 230V AC şebeke gerilimi bulunduğundan değişim işlemi enerji tamamen kesildikten sonra yapılmalıdır. Primer ve sekonder kabloları sökülmeden önce bağlantı konumları işaretlenmeli ve yeni trafo aynı bağlantı düzenine göre monte edilmelidir.
Trafo değişimi sonrasında şebeke girişi, sekonder çıkışı, sigortalar, doğrultucu devresi ve kontrol ünitesi beslemesi kontrol edilmelidir. Yanlış bağlantı hem yeni transformatöre hem de bağlı elektronik devrelere zarar verebilir.
TRA-DR01.1035 PARÇA KODUNU VE MEVCUT TRAFO DEĞERLERİNİ KONTROL EDİN
Nice TRA-DR01.1035; RUN1500, RB1000 ve Nice yedek parça listelerinde L-BAR / MC824H / A924 ile ilişkilendirilen otomasyon uygulamalarında kullanılan güç trafosudur. Sipariş öncesinde mevcut trafonun etiketindeki TRA-DR01.1035 kodunu, 230V primer girişini ve 22V sekonder çıkış değerini doğrulayınız. Yalnızca motor veya kontrol kartı adına göre trafo seçimi yapılmamalıdır.
ASES BİLGİ NOTU
Trafo arızası şüphesinde yeni parça takmadan önce doğrultucu köprü, kontrol kartı ve motor güç devresinde kısa devre olup olmadığını kontrol edin. Sistemdeki başka bir kısa devre TRA-DR01.1035 trafonun arızalanmasına neden olmuşsa yalnızca trafonun değiştirilmesi yeni parçanın tekrar zarar görmesine yol açabilir.
Sık Sorulan Sorular
TRA-DR01.1035 hangi Nice motorlarla uyumludur?
Nice yedek parça listelerinde RUN1500 ve RB1000 başta olmak üzere L-BAR, MC824H ve A924 ile ilişkili uygulamalarda TRA-DR01.1035 trafo kodu listelenmektedir. Mevcut sistemde parça kodu sipariş öncesinde doğrulanmalıdır.
TRA-DR01.1035 kaç volt çıkış verir?
Teknik yedek parça bilgilerinde TRA-DR01.1035, 230V AC primer giriş ve 22V AC sekonder çıkışlı, 11A sınıfında transformatör olarak belirtilmektedir.
TRA-DR01.1035 ile SPEG068A00 aynı ürün müdür?
Hayır. TRA-DR01.1035 tek transformatördür. SPEG068A00 ise RB1000 uygulamalarında TRA-DR01.1035 trafonun kullanıldığı daha kapsamlı trafo servis kitidir.
Trafo bozulduğunda kontrol kartını da değiştirmek gerekir mi?
Her zaman gerekmez. TRA-DR01.1035 ayrı bir servis parçasıdır. Kontrol kartı sağlamsa yalnızca arızalı trafo değiştirilebilir. Ancak trafo arızasının nedeni kontrol kartı veya güç devresindeki kısa devre ise önce bu arıza giderilmelidir.
TRA-DR01.1035 montajını kendim yapabilir miyim?
Trafo primer tarafında 230V AC şebeke gerilimiyle çalıştığından montajın elektrik ve otomasyon konusunda yetkin kişiler tarafından yapılması önerilir. Enerji tamamen kesilmeden bağlantılara müdahale edilmemelidir.
