NICE ROBUS 500HS ORİJİNAL YEDEK PARÇA

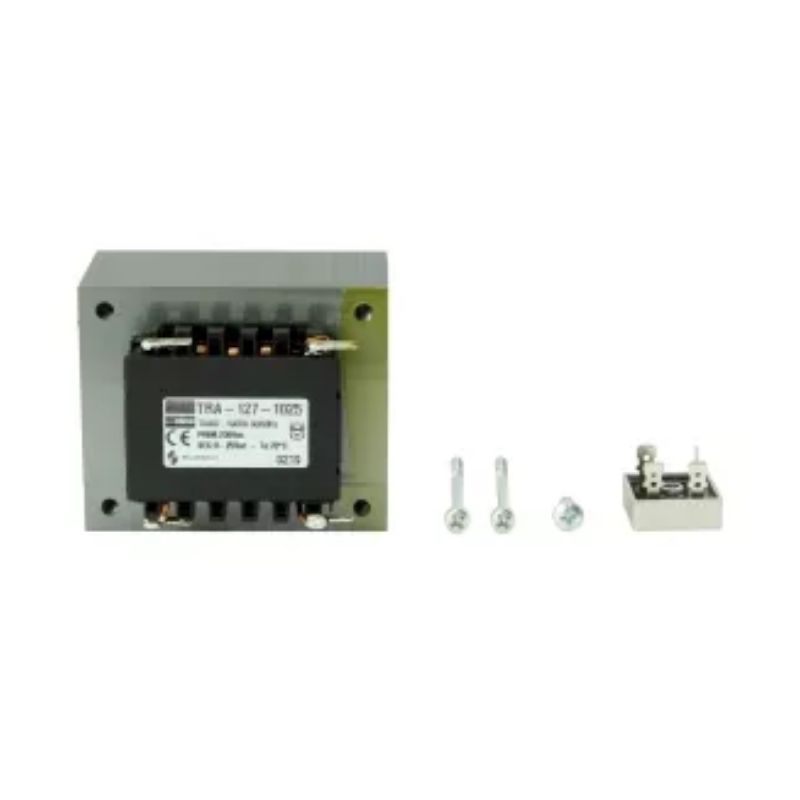

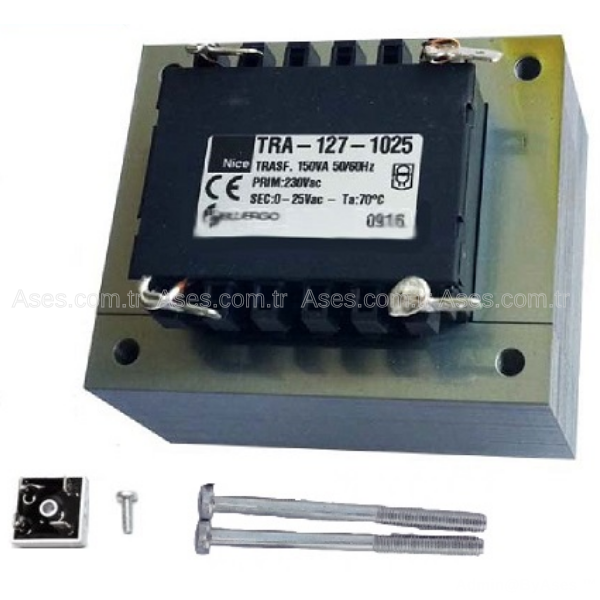

Nice SPEG069A00 ROBUS 500HS Trafo ve D-Ponte (Köprü Diyot) Grubu – Orijinal Yedek Parça
Nice SPEG069A00; ROBUS 500HS yüksek hızlı yana kayar kapı motorunun güç besleme bölümünde kullanılan orijinal trafo ve doğrultucu grubudur. Set içerisinde TRA127.1025 motor trafosu ile DPONTE-B.2830 köprü diyot / doğrultucu bileşeni birlikte çalışarak motor ve elektronik sistem için gerekli güç beslemesinin oluşturulmasına yardımcı olur.
Parça KoduSPEG069A00
Uyumlu SistemROBUS 500HS / RB500HS
Ürün TipiTrafo + D-Ponte Grubu
Ana FonksiyonGerilim Dönüşümü ve Güç Doğrultma
ROBUS 500HS Güç Besleme Sistemi İçin Orijinal Nice Servis Grubu
Nice SPEG069A00, ROBUS 500HS motorunun güç besleme bölümünde kullanılan orijinal servis grubudur. RB500HS yedek parça listelerinde SPEG069A00 doğrudan trafo grubu olarak yer almakta ve sistem içerisinde kullanılan DPONTE-B.2830 köprü doğrultucu da bu servis grubuyla ilişkilendirilmektedir.
Trafo şebeke gerilimini motor sisteminin kullanabileceği daha düşük AC gerilime dönüştürürken, D-Ponte köprü diyot grubu gerekli doğrultma işlemini gerçekleştirir. Böylece ROBUS 500HS güç devresinin ihtiyaç duyduğu elektriksel besleme yapısının oluşturulmasına yardımcı olunur.
Teknik ve Fonksiyonel Bilgiler
| Marka |
Nice |
| Servis Grup Kodu |
SPEG069A00 |
| Trafo Kodu |
TRA127.1025 |
| Köprü Diyot Kodu |
DPONTE-B.2830 |
| Ürün Tipi |
Trafo ve Köprü Doğrultucu Grubu |
| Ana Uyumluluk |
Nice ROBUS 500HS / RB500HS |
| Ek Uyumluluk |
ROBUS 500HS R10 |
| Ortak Kullanım |
ROBUS 600 / 600P / 600 R10 |
| Trafo Girişi |
230 V AC |
| Trafo Çıkışı |
25 V AC |
| Trafo Fonksiyonu |
Şebeke Gerilimini Düşürmek |
| D-Ponte Fonksiyonu |
AC Gerilimi Köprü Doğrultucu Üzerinden Doğrultmak |
| Sistem Bölümü |
Motor Güç Besleme Devresi |
| Ürün Niteliği |
Orijinal Nice Yedek Parça Grubu |
Öne Çıkan Avantajlar
- Orijinal Nice SPEG069A00 servis koduna sahiptir
- ROBUS 500HS / RB500HS ile doğrudan uyumludur
- ROBUS 500HS R10 servis uygulamalarında kullanılabilir
- TRA127.1025 motor trafosunu içerir
- DPONTE-B.2830 köprü diyot / doğrultucu grubunu kapsar
- Şebeke geriliminin motor sistemine uygun seviyeye dönüştürülmesini sağlar
- Güç devresindeki doğrultma işleminin gerçekleştirilmesini destekler
- Trafo ve D-Ponte bölümünün birlikte yenilenmesine imkân verir
SPEG069A00 Ne İşe Yarar?
ROBUS 500HS motorunun elektrik ve elektronik sistemi doğrudan 230 V şebeke gerilimiyle çalıştırılmaz. Güç besleme bölümünde öncelikle şebeke geriliminin uygun seviyeye dönüştürülmesi ve sistemin ihtiyaç duyduğu elektriksel besleme yapısının oluşturulması gerekir.
SPEG069A00 içerisindeki TRA127.1025 trafo 230 V AC şebeke gerilimini 25 V AC seviyesine düşürür. DPONTE-B.2830 köprü diyot ise AC gerilimin doğrultulması görevini üstlenir. Bu iki bileşen ROBUS 500HS güç sisteminde birbirini tamamlayan temel besleme elemanlarıdır.
Kullanım Alanları
- Nice ROBUS 500HS / RB500HS yana kayar kapı motorları
- Nice ROBUS 500HS R10 uygulamaları
- ROBUS 500HS güç besleme sistemi onarımları
- Arızalı motor trafosu değişimleri
- Arızalı D-Ponte / köprü diyot değişimleri
- Trafo ve doğrultucu grubunun birlikte yenilenmesi
- ROBUS 500HS elektriksel servis ve bakım işlemleri
- Uyumlu ROBUS 600 ailesi servis uygulamaları
Paket İçeriği ve Fonksiyonu
Servis Grubu Nice SPEG069A00 Güç Besleme Grubu
Motor Trafosu TRA127.1025 – 230 V AC Gerilimi 25 V AC Seviyesine Düşürür
D-Ponte DPONTE-B.2830 – Köprü Diyot / Doğrultucu
Doğrultma Fonksiyonu Trafo Çıkışındaki AC Beslemenin Doğrultulmasını Sağlar
Besleme Fonksiyonu ROBUS 500HS Güç Devresinin Çalışmasını Destekler
Servis Fonksiyonu Trafo ve Doğrultucu Bölümünün Birlikte Yenilenmesini Sağlar
Kontrol Kartı Pakete Dahil Değildir
Elektrik Motoru Pakete Dahil Değildir
SPEG069A00 + TRA127.1025 TRAFO + DPONTE-B.2830 KÖPRÜ DİYOT + ROBUS 500HS
SPEG069A00, ROBUS güç besleme sisteminde kullanılan trafo servis grubudur. TRA127.1025 yalnızca trafo olarak ayrıca temin edilebilir; DPONTE-B.2830 ise köprü doğrultucu bileşenidir. Kontrol kartı, elektrik motoru, redüktör ve ayrıca belirtilmeyen diğer parçalar pakete dahil değildir.
ROBUS 500HS Güç Besleme Grubu Neden Önemlidir?
ROBUS 500HS yüksek hızlı bir yana kayar kapı motorudur ve elektriksel besleme sisteminin doğru çalışması motorun ve kontrol elektroniğinin sağlıklı çalışması açısından önemlidir. Trafo ve doğrultucu grubu bu besleme zincirinin temel bileşenleri arasındadır.
Trafo veya D-Ponte bölümündeki arıza, sistemin gerekli besleme gerilimini oluşturamamasına neden olabilir. SPEG069A00 bu iki temel güç bileşeninin servis grubu olarak yenilenmesine imkân sağlar.
SPEG069A00 Arızasında Hangi Belirtiler Görülebilir?
Motorun tamamen enerjisiz kalması, kontrol ünitesinin açılmaması, trafo çıkışında beklenen gerilimin bulunmaması veya doğrultma devresinde elektriksel problem görülmesi trafo ve D-Ponte grubunun kontrol edilmesini gerektirebilir.
Bu belirtiler yalnızca SPEG069A00 arızasına özgü değildir. Şebeke beslemesi, sigorta, kablolama, kontrol kartı ve motor devresindeki diğer bileşenler de benzer sorunlara yol açabileceğinden ölçüm yapılarak arıza tespiti gerçekleştirilmelidir.
SPEG069A00 ile TRA127.1025 Arasındaki Fark Nedir?
TRA127.1025, ROBUS 500HS ve ROBUS 600 sistemlerinde kullanılan motor trafosunun kendi parça kodudur. Yalnızca trafonun arızalı olduğu durumlarda bu parça ayrı olarak değerlendirilebilir.
SPEG069A00 ise Nice servis sisteminde trafo grubunu ifade eder ve D-Ponte / köprü doğrultucu bileşeniyle birlikte servis çözümü sunar. Bu nedenle yalnız trafo ihtiyacı ile komple trafo + D-Ponte grubu ihtiyacı birbirinden ayrılmalıdır.
DPONTE-B.2830 Köprü Diyot Ne İşe Yarar?
TRA127.1025 trafonun çıkışında alternatif akım bulunur. DPONTE-B.2830 köprü diyot / doğrultucu, bu AC gerilimin güç devresinin ihtiyaç duyduğu doğrultulmuş elektriksel beslemeye dönüştürülmesinde görev yapar.
Bu nedenle trafo sağlam olsa dahi D-Ponte arızası güç devresinin doğru çalışmasını engelleyebilir. Servis sırasında trafonun giriş ve çıkış değerleri ile doğrultucu grubunun elektriksel durumu ayrı ayrı kontrol edilmelidir.
Değişim Öncesinde Elektriksel Ölçüm Yapılmalıdır
SPEG069A00 değiştirilmeden önce 230 V şebeke girişinin, sigortaların, TRA127.1025 trafo çıkışının, DPONTE-B.2830 doğrultucu grubunun ve kontrol kartına giden beslemenin ölçülmesi doğru arıza tespiti açısından önemlidir.
Güç devresinde şebeke gerilimi bulunduğu için ölçüm ve parça değişimi enerji kesilerek ve uygun elektriksel güvenlik prosedürleri uygulanarak gerçekleştirilmelidir. Montajın otomatik kapı sistemleri konusunda deneyimli teknik personel tarafından yapılması önerilir.
SPEG069A00 + ROBUS 500HS UYUMLULUĞUNU KONTROL EDİN
Nice SPEG069A00, ROBUS 500HS / RB500HS servis parça listelerinde trafo grubu olarak açık şekilde yer almaktadır. Aynı grup ROBUS 500HS R10, ROBUS 600, ROBUS 600P ve ROBUS 600 R10 uygulamalarında da listelenmektedir. SPEG069A00 içerisindeki trafo TRA127.1025, köprü doğrultucu ise DPONTE-B.2830 koduyla tanımlanır.
ASES BİLGİ NOTU
SPEG069A00 siparişinde yalnızca trafo ile trafo + D-Ponte servis grubunu karıştırmayın. Yalnızca ROBUS 500HS motor trafosuna ihtiyaç varsa TRA127.1025, trafo ve köprü doğrultucu grubunun birlikte yenilenmesi gerekiyorsa SPEG069A00 tercih edilmelidir. Arıza tespitinde trafo ve D-Ponte elektriksel olarak ayrı ayrı kontrol edilmelidir.
Sık Sorulan Sorular
Nice SPEG069A00 ROBUS 500HS ile uyumlu mudur?
Evet. SPEG069A00, Nice ROBUS 500HS / RB500HS servis parça listelerinde kullanılan orijinal trafo grubu olarak yer almaktadır.
SPEG069A00 içerisinde hangi trafo kullanılır?
SPEG069A00 grubunda kullanılan motor trafosu TRA127.1025 kodlu Nice trafodur. Bu trafo 230 V AC girişten 25 V AC çıkış sağlar.
SPEG069A00 içerisinde D-Ponte bulunur mu?
Evet. ROBUS servis yapısında DPONTE-B.2830 köprü doğrultucu SPEG069A00 trafo grubu içerisinde temin edilebilen bileşen olarak gösterilmektedir.
SPEG069A00 ile TRA127.1025 aynı ürün müdür?
Hayır. TRA127.1025 tek başına motor trafosudur. SPEG069A00 ise trafo ve D-Ponte / köprü doğrultucu tarafını kapsayan servis grubudur.
SPEG069A00 ROBUS 600 ile de uyumlu mudur?
Evet. SPEG069A00 ROBUS 500HS ile birlikte ROBUS 600, ROBUS 600P ve ilgili R10 versiyonlarında da kullanılan ortak Nice trafo servis grubudur.
