NICE ORİJİNAL LİMİT SWITCH YEDEK PARÇASI

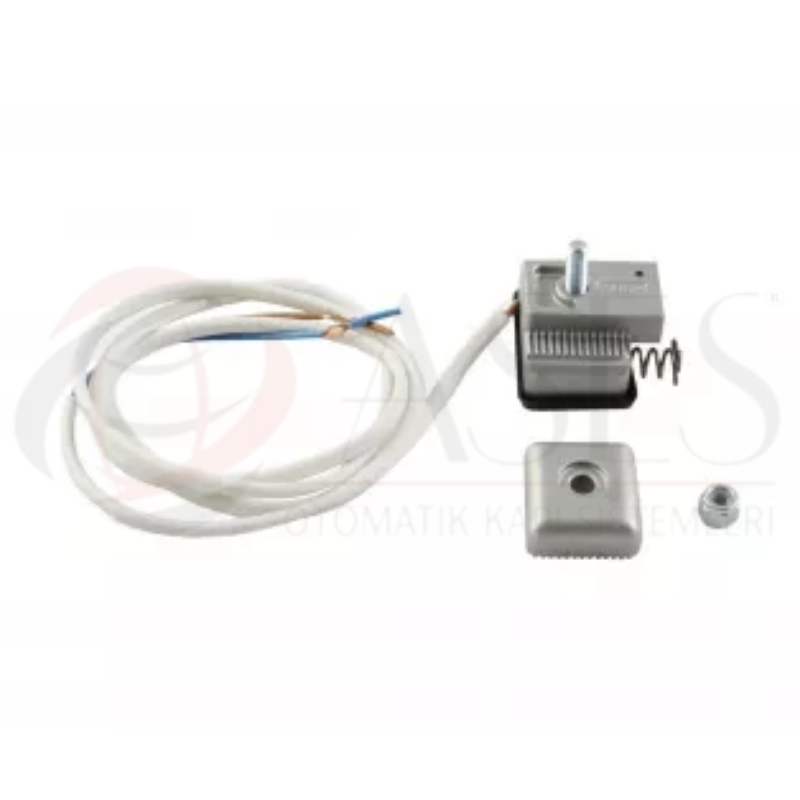

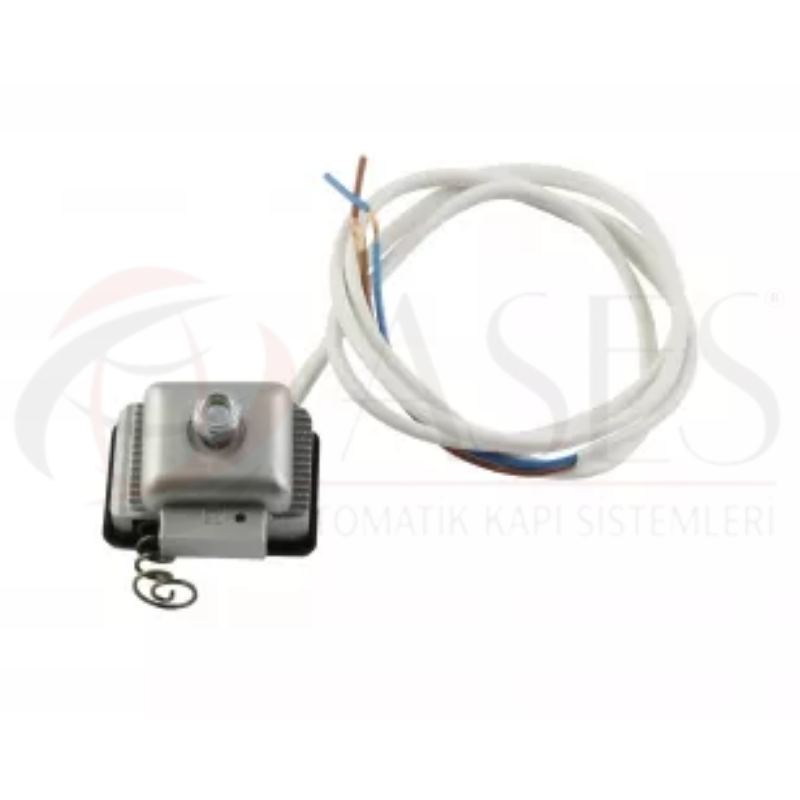

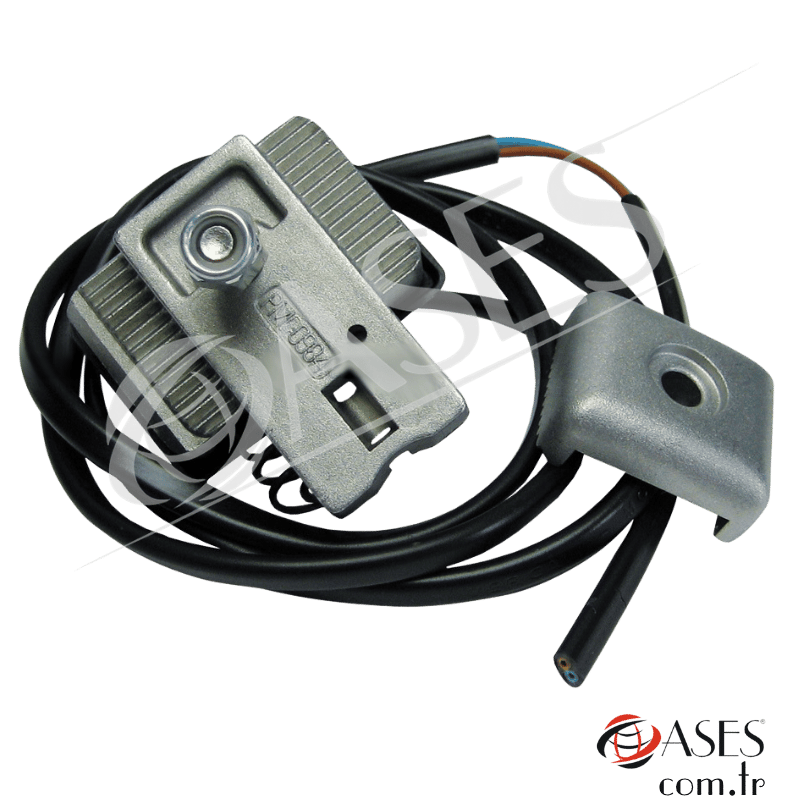

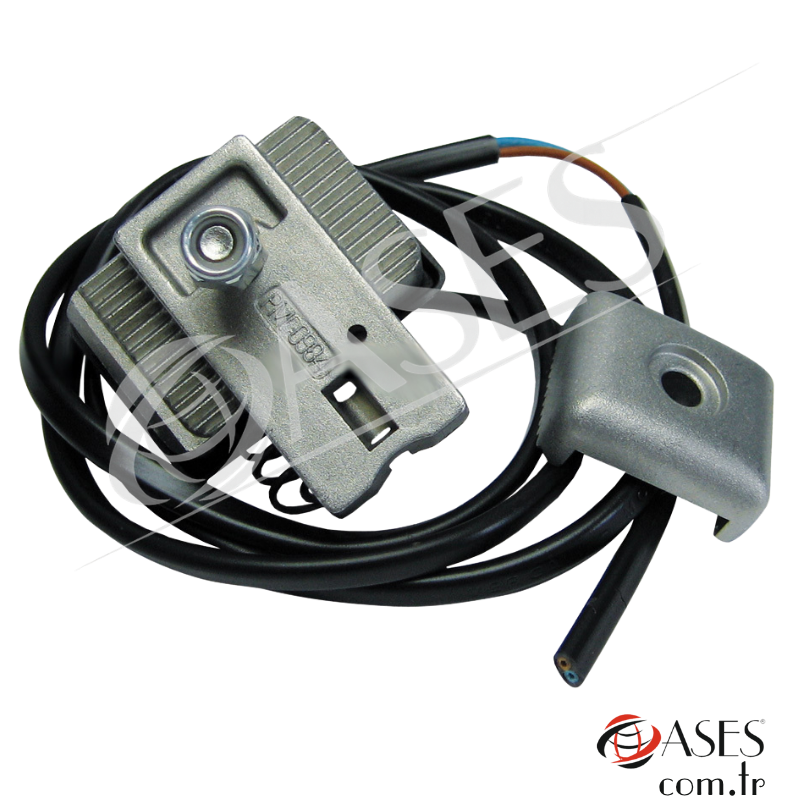

Nice PRMB06R01 MOBY / TOONA 4005-4006 Limit Switch Seti – Orijinal Yedek Parça
Nice MOBY ve TOONA kanatlı kapı motorlarında kullanılan PRMB06R01
kodlu orijinal limit switch setidir. TOONA 4005 ve TOONA 4006 başta
olmak üzere uyumlu MOBY motorlarda kapının açılma ve kapanma son
noktalarının mekanik olarak algılanmasına yardımcı olur ve motorun
belirlenen limit konumlarında durmasını sağlar.
Parça KoduPRMB06R01
Uyumlu SistemMOBY / TOONA 4005-4006
Ürün TipiLimit Switch Seti
Ana FonksiyonAçılma / Kapanma Limit Algılama
MOBY ve TOONA Motorların Limit Sistemini Orijinal PRMB06R01 ile Yenileyin
Nice PRMB06R01, MOBY ve TOONA serisi doğrusal
kanatlı kapı motorlarında kullanılan orijinal limit switch
takımıdır. Nice servis listelerinde özellikle
MOBY / TOONA 4005-4006 Limit Switch Takımı
olarak tanımlanmaktadır.
Limit switch sistemi motorun hareketi sırasında belirlenen son
konumların algılanmasına yardımcı olur. Mikro switchlerin aşınması,
mekanik olarak zarar görmesi veya bağlantı kablolarında problem
oluşması durumunda PRMB06R01 seti kullanılarak ilgili limit grubu
yenilenebilir.
Teknik ve Fonksiyonel Bilgiler
| Marka | Nice |
| Parça Kodu | PRMB06R01 |
| Ürün Tipi | Limit Switch / Sınır Anahtarı Seti |
| Ana Uyumluluk | MOBY / TOONA 4005-4006 |
| TOONA Modelleri | TO4005 / TO4006 |
| MOBY Modelleri | MB4005 / MB4006 |
| Parça Grubu | Motor Limit Algılama Sistemi |
| Ana Fonksiyon | Açılma / Kapanma Son Konumlarını Algılamak |
| Set Yapısı | Mikro Switch ve Bağlantı Kabloları |
| Servis Kullanımı | Limit Sistemi Bakım / Revizyonu |
| Ürün Niteliği | Orijinal Nice Yedek Parça |
Öne Çıkan Avantajlar
- Nice MOBY ve TOONA motorları için orijinal servis parçasıdır
- TOONA 4005 ve TOONA 4006 ile uyumludur
- MOBY 4005 ve MOBY 4006 modellerinde kullanılabilir
- Açılma ve kapanma limit noktalarının algılanmasını sağlar
- Arızalı limit switch grubunun komple yenilenmesine imkân verir
- Mikro switch ve bağlantı kablolarını set halinde sunar
- Komple motor değiştirilmeden limit sistemi revize edilebilir
- PRMB06R01 servis koduyla doğru parça seçimini kolaylaştırır
PRMB06R01 Ne İşe Yarar?
Kanatlı kapı motorlarında motorun hareket mesafesinin kontrol
edilmesi gerekir. Kapı belirlenen açılma veya kapanma son konumuna
ulaştığında limit sistemi bu mekanik konumu algılayarak kontrol
sistemine ilgili son nokta bilgisinin iletilmesine yardımcı olur.
PRMB06R01 içerisindeki limit switch elemanları, motor mekanizmasındaki
ilgili hareketli parçalar tarafından tetiklenir. Böylece motorun
limit konumlarında kontrollü şekilde durması ve hareket mesafesinin
doğru sınırlar içerisinde tutulması sağlanır.
Kullanım Alanları
- Nice TOONA TO4005 kanatlı kapı motorları
- Nice TOONA TO4006 kanatlı kapı motorları
- Nice MOBY MB4005 kanatlı kapı motorları
- Nice MOBY MB4006 kanatlı kapı motorları
- Uyumlu MOBY 5000 serisi motorların limit sistemleri
- Uyumlu TOONA 5000 serisi motorların limit sistemleri
- Arızalı veya aşınmış mikro switch değişimleri
- Motor limit sistemi bakım ve revizyon işlemleri
Paket İçeriği ve Fonksiyonu
Ana Ürün
Limit Switch Seti
Parça Kodu
PRMB06R01
Limit Elemanı
Mikro Switch Grubu
Bağlantı
Limit Switch Kabloları
Ana Uyumluluk
MOBY / TOONA 4005-4006
Algılama Görevi
Açılma / Kapanma Son Noktası
Servis Kullanımı
Limit Sistemi Revizyonu
Ürün Niteliği
Orijinal Nice Yedek Parça
PRMB06R01 + MOBY / TOONA 4005-4006 + MİKRO SWITCH GRUBU + BAĞLANTI KABLOLARI + ORİJİNAL NICE
PRMB06R01 limit switch servis setidir. Motor, sonsuz vida,
redüktör, kontrol kartı, mekanik motor durdurucuları ve ayrıca
belirtilmeyen diğer motor parçaları paket içeriğine dahil değildir.
Limit Switch Sistemi Neden Önemlidir?
Limit switch sistemi, motorun hareket sınırlarının belirlenmesinde
görev yapan temel kontrol elemanlarından biridir. Kapının açılma
veya kapanma sonunda doğru noktada durması hem kullanım düzeni hem
de motor mekanizmasının gereksiz zorlanmaması açısından önemlidir.
PRMB06R01 grubunun doğru çalışması motorun ilgili limit konumunu
algılamasına yardımcı olur. Limit sistemindeki bir arıza motorun
beklenen noktada durmaması veya limit ayarının kararsız hale gelmesi
gibi sorunlara yol açabilir.
PRMB06R01 Arızasının Olası Belirtileri
Kapının açılma veya kapanma sonunda beklenen noktada durmaması,
limit ayarının yapılamaması, motorun son konuma ulaştığı halde
hareketi sürdürmeye çalışması veya limit bilgisinin zaman zaman
algılanmaması limit switch grubunun kontrol edilmesini gerektirebilir.
Bununla birlikte aynı belirtiler limit ayar mekanizması, kablolama,
kontrol ünitesi veya motorun diğer mekanik parçalarından da
kaynaklanabilir. Bu nedenle parça değişiminden önce limit switchlerin
tetiklenmesi ve elektriksel bağlantıları kontrol edilmelidir.
PRMB06R01 Tek Bir Mikro Switch Değildir
PRMB06R01, Nice servis sisteminde
limit switch seti olarak tanımlanır. Servis
şemalarında tekil mikro switch parçaları ayrıca gösterilebilse de
PRMB06R01 ilgili limit elemanlarının set halinde yenilenmesini
sağlayan servis grubudur.
Nice servis kaynaklarında tekil mikro switch
MICROI-M.1617 koduyla da görülebilir ve bu parçanın
PRMB06R01 servis kitinin içerisinde bulunduğu belirtilmektedir.
Bu nedenle tek bir mikro switch ihtiyacı ile komple PRMB06R01 seti
ihtiyacı birbirinden ayrılmalıdır.
Montaj ve Limit Ayarı
PRMB06R01 değişimine başlamadan önce motorun elektrik beslemesi
tamamen kesilmeli ve kapı kanadı güvenli konuma alınmalıdır.
Mevcut limit switchlerin konumu ve kablo bağlantıları söküm öncesinde
kontrol edilmelidir.
Yeni set monte edilirken mikro switchlerin mekanik tetikleme
noktalarına doğru şekilde yerleşmesi ve kabloların motor içerisindeki
hareketli mekanik parçalara temas etmemesi gerekir.
Montaj sonrasında açılma ve kapanma limitleri yeniden kontrol
edilmeli ve gerekli ayarlar yapılmalıdır. Kapı birkaç çevrim
kontrollü şekilde çalıştırılarak her iki yönde de limit
noktalarının doğru algılandığı doğrulanmalıdır.
PRMB06R01 ile Mekanik Durdurucuyu Karıştırmayın
PRMB06R01 bir limit switch / sınır anahtarı setidir.
Kapının fiziksel olarak daha ileri hareket etmesini engelleyen
mekanik stop veya durdurucu parça değildir.
Limit switch hareketin son konumunu algılayan elektriksel-mekanik
elemandır. Motor içerisindeki mekanik stop, sonsuz vida, mil,
somun ve diğer aktarım parçaları ise farklı görev yapar ve Nice
servis sisteminde ayrı yedek parça kodlarına sahiptir.
PRMB06R01 + MOBY / TOONA MOTOR UYUMLULUĞUNU MUTLAKA KONTROL EDİN
PRMB06R01 özellikle Nice MOBY MB4005 / MB4006 ve TOONA
TO4005 / TO4006 modellerinde kullanılan limit switch setidir.
Servis kaynaklarında MB5015 / MB5016 ve TO5015 / TO5016 dahil
başka MOBY ve TOONA modellerinde de aynı kod görülmektedir.
Sipariş öncesinde motor etiketindeki model kodunu ve mevcut
limit grubunun PRMB06R01 servis koduyla eşleştiğini doğrulayınız.
ASES BİLGİ NOTU
Limit switch değişiminden sonra açılma ve kapanma limitlerini
kontrol etmeden motoru normal kullanıma almayınız. Mikro switchlerin
mekanik olarak doğru tetiklendiğini, bağlantı kablolarının sağlam
olduğunu ve motorun her iki hareket yönünde belirlenen son noktada
düzgün şekilde durduğunu test ediniz.
Sık Sorulan Sorular
Nice PRMB06R01 nedir?
Nice MOBY ve TOONA kanatlı kapı motorlarında kullanılan
orijinal limit switch / sınır anahtarı servis setidir.
PRMB06R01 TOONA 4005 ve TOONA 4006 ile uyumlu mudur?
Evet. PRMB06R01, Nice TOONA TO4005 ve TO4006 servis
şemalarında uyumlu limit switch seti olarak listelenmektedir.
PRMB06R01 MOBY 4005 ve MOBY 4006 ile uyumlu mudur?
Evet. Nice MOBY MB4005 ve MB4006 modellerinde PRMB06R01
limit switch seti kullanılmaktadır.
PRMB06R01 ne işe yarar?
Motorun açılma ve kapanma son konumlarının algılanmasına
yardımcı olarak kapının belirlenen limit noktalarında
durmasını sağlar.
PRMB06R01 tek bir mikro switch midir?
Hayır. PRMB06R01 limit switch servis setidir. Kaynaklarda
mikro switch elemanları ve bağlantı kablolarıyla birlikte
komple limit grubu olarak tanımlanmaktadır.
