Nice otomatik kapı, garaj kapısı ve bariyer sistemlerinde geçiş alanındaki araç, insan veya engellerin algılanmasına yardımcı olan kablolu emniyet fotoselidir. Karşılıklı çalışan TX verici ve RX alıcı ünitesi arasındaki optik ışının kesilmesini algılayarak kontrol ünitesine emniyet sinyali gönderir.

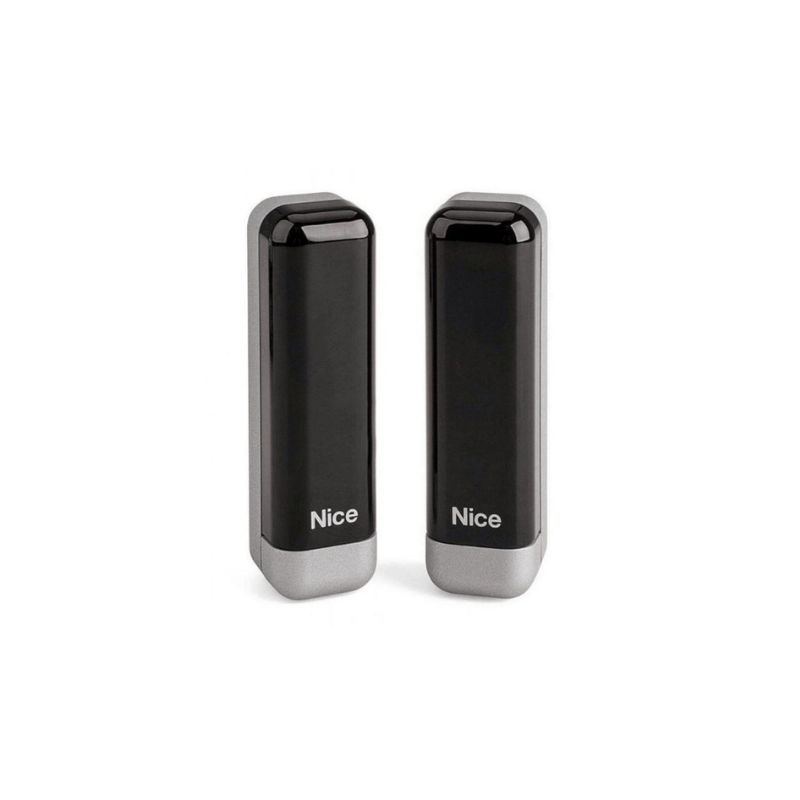

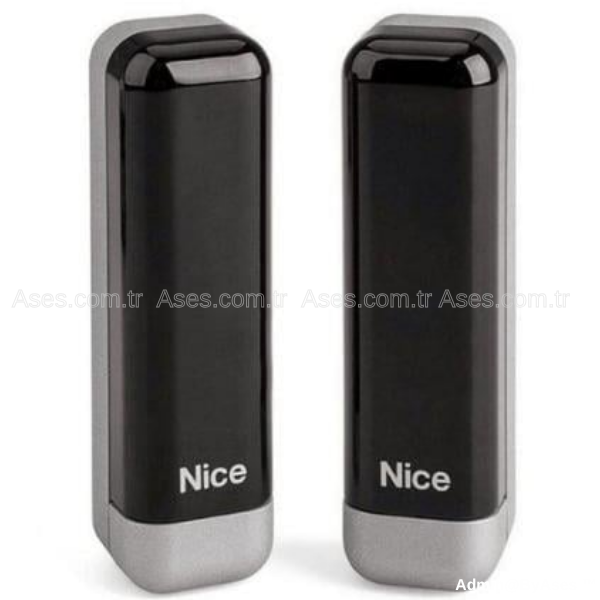

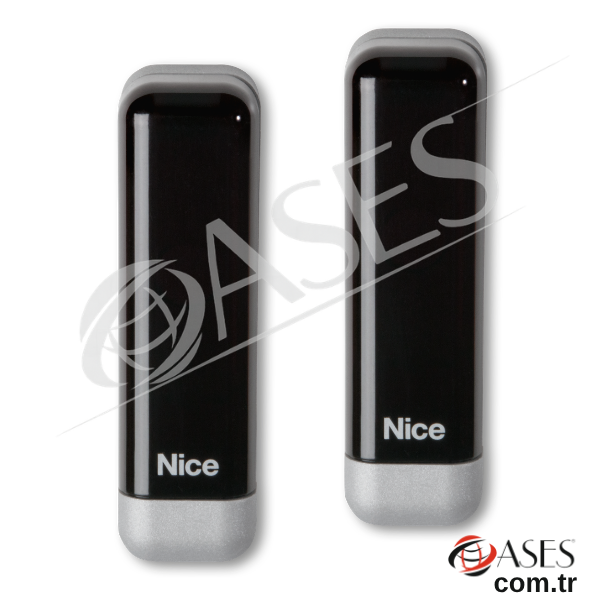

Nice EPS Era Slim, otomasyon hareket alanının kontrol edilmesi için kullanılan kompakt emniyet fotoselidir. TX ve RX üniteleri birbirini görecek şekilde karşılıklı monte edilerek görünmez bir optik güvenlik hattı oluşturur.
Bu ışın araç, insan veya başka bir engel tarafından kesildiğinde fotoselin röle çıkışı durum değiştirir ve uyumlu kontrol ünitesinin programlanmış güvenlik fonksiyonunu uygulamasına yardımcı olur.
EPS fotoselin TX ünitesi karşı tarafta bulunan RX ünitesine kızılötesi optik sinyal gönderir. Geçiş alanı boş olduğunda RX ünitesi bu sinyali sürekli algılar.
Kapı veya bariyer hareket alanına araç, insan ya da başka bir nesne girdiğinde ışın kesilir. Fotosel bu değişikliği röle çıkışı üzerinden kontrol kartına bildirir.
Nice resmi teknik verilerinde EPS için tahmini çalışma mesafesi 15 metre olarak belirtilmektedir.
Gerçek çalışma mesafesi TX ve RX hizası, montaj yüksekliği, çevresel koşullar, güneş ışığı ve fiziksel engellere bağlı olarak değişebilir.
EPS standart röle çıkışlı fotoseldir. RX ünitesindeki röle çıkışı otomasyon kontrol kartının uygun güvenlik girişine bağlanır.
Bu özellik EPS'yi BlueBUS bağlantılı modellerden ayıran temel teknik farklardan biridir.
EPS röle çıkışlı standart bağlantı modelidir. EPSB ise Nice BlueBUS ağı üzerinden hem besleme hem haberleşme yapan farklı bir fotosel modelidir.
Fiziksel görünümleri benzer olsa da bağlantı sistemleri farklıdır. Kontrol kartınız BlueBUS bekliyorsa EPSB; standart güvenlik girişi ve röle bağlantısı kullanıyorsa uygun sistemde EPS tercih edilmelidir.
Nice katalog verilerine göre EPS nominal olarak 24 VAC/VDC besleme ile çalışır; izin verilen çalışma sınırları 18–35 VDC ve 15–28 VAC olarak belirtilmektedir.
Montaj öncesinde kontrol ünitesinin aksesuar çıkış gerilimi ölçülmeli ve EPS çalışma sınırlarıyla eşleştiği doğrulanmalıdır.
EPS fotosel IP44 koruma sınıfına sahiptir. Bu yapı uygun montaj koşullarında bahçe kapısı ve bariyer gibi dış ortam otomasyon uygulamalarında kullanımına imkân verir.
Fotosel yine de yoğun su basıncı, su birikintisi ve gövde içerisinden su girişine neden olabilecek uygunsuz montaj koşullarından korunmalıdır.
Fotoselin sağlıklı çalışabilmesi için TX verici ve RX alıcı birbirini doğru şekilde görmelidir.
Yanlış yükseklik, açısal sapma veya montaj yüzeyindeki hareket sinyal seviyesini düşürebilir ve fotoselin sürekli engel algılamasına neden olabilir.
EPS bir engel algılama sensörüdür. İkaz lambası ise otomasyonun hareket halinde olduğunu görsel olarak bildirir.
İki aksesuar farklı görevler üstlenir ve güvenli otomasyon uygulamalarında birbirini tamamlayabilir.
Sipariş vermeden önce kontrol ünitesinin standart röle çıkışlı fotosel kullanımını desteklediğini, uygun güvenlik girişinin bulunduğunu ve aksesuar beslemesinin EPS'nin 24 VAC/VDC çalışma değerleriyle uyumlu olduğunu kontrol ediniz. BlueBUS bağlantısı bekleyen sistemlerde EPS ile EPSB modellerini karıştırmayınız.
Fotosel montajı tamamlandıktan sonra kapı veya bariyerin tüm çalışma çevrimi test edilmelidir. Hareket sırasında TX-RX ışını fiziksel olarak kesilerek kontrol ünitesinin programlanmış emniyet fonksiyonunu doğru biçimde gerçekleştirdiği doğrulanmalıdır.
Otomatik kapı ve bariyer sistemlerinde engel algılamak amacıyla kullanılan TX ve RX üniteli kablolu emniyet fotoselidir.
Nice resmi katalog verilerinde tahmini çalışma mesafesi 15 metre olarak belirtilmektedir.
Nominal 24 VAC/VDC ile çalışır. Teknik sınırlar 18–35 VDC ve 15–28 VAC olarak belirtilmektedir.
Hayır. EPS standart röle çıkışlı modeldir. BlueBUS bağlantılı versiyon EPSB'dir.
EPS röle çıkışı kullanır; EPSB ise Nice BlueBUS ağı üzerinden bağlanır.
Evet. EPS IP44 koruma sınıfına sahiptir ve uygun montaj şartlarında dış ortam uygulamalarında kullanılabilir.
Uyumlu 24V aksesuar beslemesine ve standart fotosel girişine sahip otomasyon kontrol ünitelerinde kullanılabilir.
Uyumlu güvenlik girişi ve beslemesi bulunan bariyer kontrol sistemlerinde engel algılama amacıyla kullanılabilir.
Kontrol ünitesinin röle çıkışlı fotosel desteğini, 24 VAC/VDC aksesuar beslemesini ve uygulamada EPS modelinin gerektiğini kontrol etmeniz önerilir.
Nice EPS Era Slim Emniyet Fotoseli ile uyumlu otomatik kapı, garaj ve bariyer sistemlerinde geçiş alanındaki engellerin algılanmasına yardımcı olun; 15 metreye kadar menzil, röle çıkışı ve kompakt Slim tasarımla otomasyon güvenliğini destekleyin.
