NICE YANA KAYAR KAPI MOTORU DIŞ PİNYON DİŞLİ

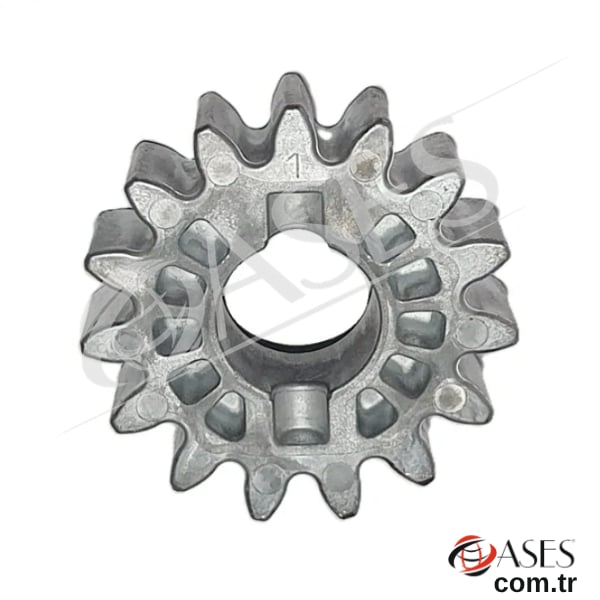

Nice Road 400 / Robus 400 / Slight 400 Uyumlu Dış Dişli Z=15 M=4
Nice yana kayar kapı motorlarında motorun iç mekanik
sisteminden gelen dönme hareketini kremayer dişliye aktaran
dış pinyon dişlidir. Z=15 diş sayısı ve M=4 modül yapısına
sahip PMD0177AR01.4610 kodlu bu parça; uyumlu Road 400,
Robus 400 ve Slight 400 motorlarda aşınmış veya hasar görmüş
dış dişlinin yenilenmesinde kullanılır.
Parça Kodu
PMD0177AR01.4610
Diş Sayısı
Z = 15
Diş Modülü
M = 4
Ürün Tipi
Dış Pinyon Dişli
Motor Hareketini Kremayere Aktaran Ana Dış Dişli
Nice PMD0177AR01.4610 dış dişli, yana
kayar kapı motorunun çıkış milinde görev yapan ve motorun
dönme hareketini doğrudan kremayer dişliye aktaran mekanik
parçadır.
Pinyon dişlisi motor çalıştığında dönerek kapı üzerindeki
kremayerle kavrama yapar. Bu kavrama sayesinde motorun
dönme hareketi doğrusal kapı hareketine dönüşür ve kapı
açma-kapama işlemi gerçekleştirilir.
Teknik ve Fonksiyonel Bilgiler
| Marka |
Nice |
| Parça Kodu |
PMD0177AR01.4610 |
| Ürün Tipi |
Dış Dişli / Pinyon Dişli |
| Diş Sayısı |
Z = 15 |
| Diş Modülü |
M = 4 |
| Uyumlu Model |
Nice Road 400 |
| Uyumlu Model |
Nice Robus 400 |
| Uyumlu Model |
Nice Slight 400 |
| Ana Fonksiyon |
Motor Hareketini Kremayer Dişliye Aktarma |
| Montaj Bölgesi |
Motor Çıkış Mili |
| Kullanım Sistemi |
Yana Kayar Kapı Otomasyonu |
| Kullanım Amacı |
Bakım / Revizyon / Pinyon Yenileme |
Öne Çıkan Avantajlar
- Nice Road 400 motorlarla uyumludur
- Nice Robus 400 motorlarla uyumludur
- Nice Slight 400 motorlarla uyumludur
- Z=15 diş yapısına sahiptir
- M=4 kremayer sistemleriyle uyumlu çalışma yapısı sunar
- Motor hareketini doğrudan kremayer dişliye aktarır
- Aşınmış veya hasarlı dış pinyonun yenilenmesine imkân verir
- Profesyonel otomasyon bakım ve revizyon işlemlerine uygundur
Dış Pinyon Dişli Ne İşe Yarar?
Yana kayar kapı motorlarında elektrik motorunun ürettiği
hareket iç redüktör mekanizmasından geçerek çıkış miline
ulaştırılır.
Çıkış milindeki dış pinyon dişlisi kremayerle kavrama yaparak
dönme hareketini kapının ileri veya geri hareketine çevirir.
Bu nedenle pinyon, motor ile kapı arasındaki temel mekanik
hareket aktarım parçalarından biridir.
Uyumlu Motor Modelleri
- Nice Road 400 yana kayar kapı motoru
- Nice Robus 400 yana kayar kapı motoru
- Nice Slight 400 yana kayar kapı motoru
- Uyumlu Z=15 / M=4 mekanik çıkış sistemleri
- Yeni motor revizyon uygulamaları
- Mevcut dış dişli yenileme işlemleri
- Servis ve bakım uygulamaları
- Yana kayar kapı mekanik onarımları
Paket İçeriği ve Fonksiyonu
Ana Ürün
Nice Dış Pinyon Dişli
Parça Kodu
PMD0177AR01.4610
Diş Sayısı
Z = 15
Diş Modülü
M = 4
Uyumlu Motor
Road 400
Uyumlu Motor
Robus 400
Uyumlu Motor
Slight 400
Ana Görev
Kremayere Hareket Aktarımı
PMD0177AR01.4610 + Z=15 + M=4 + ROAD 400 / ROBUS 400 / SLIGHT 400 UYUMLU DIŞ PİNYON DİŞLİ
Motor, iç motor, iç dişli ve mil grubu, kremayer,
kontrol kartı, motor gövdesi ve diğer otomasyon parçaları
ayrıca belirtilmediği sürece paket içeriğine dahil değildir.
Ürün dış pinyon dişlidir.
Z=15 Ne Anlama Gelir?
Dişli üzerindeki Z=15 ifadesi pinyon
üzerinde toplam 15 adet diş bulunduğunu belirtir.
Diş sayısı; pinyon çapı, hareket oranı ve kullanılacağı
mekanik sistem açısından önemli olduğundan farklı diş
sayılarına sahip parçalar doğrudan birbirinin yerine
kullanılmamalıdır.
M=4 Diş Modülü Ne Anlama Gelir?
M=4, pinyon dişlisinin diş modülünü
ifade eder. Pinyon ile kremayerin sağlıklı kavrama
yapabilmesi için diş modüllerinin birbirine uygun olması gerekir.
M4 pinyon farklı modüldeki kremayerlerle birlikte
kullanılmamalıdır.
Pinyon ve Kremayer Birbiriyle Uyumlu Olmalıdır
Dış dişli doğrudan kremayer üzerinde çalıştığından iki
parçanın diş geometrisinin birbirine uygun olması gerekir.
Yanlış modüldeki kremayer ve pinyon kullanımı gürültülü
çalışma, diş atlama, aşırı aşınma ve hareket kaybına
neden olabilir.
Dış Dişli Ne Zaman Değiştirilmelidir?
Pinyon dişlerinde belirgin aşınma, kırılma, diş uçlarında
deformasyon veya kremayer üzerinde atlama oluşuyorsa dış
dişlinin kontrol edilmesi gerekir.
Dişli üzerindeki hasar ilerlediğinde kapı düzensiz hareket
edebilir veya motor dönmesine rağmen hareket aktarımı
sağlıklı gerçekleşmeyebilir.
Diş Atlama Sorunu Pinyondan Kaynaklanabilir
Pinyon dişleri aşınmışsa yük altında kremayer dişleri
üzerinde atlama meydana gelebilir.
Ancak aynı sorun yanlış kremayer yüksekliği veya kapının
mekanik olarak zor hareket etmesinden de kaynaklanabileceği
için yalnızca pinyon değil tüm hareket hattı kontrol edilmelidir.
Kremayer Pinyona Aşırı Bastırılmamalıdır
Kremayer ile pinyon arasında uygun mekanik çalışma boşluğu
bulunmalıdır.
Kremayerin pinyon üzerine aşırı baskılı şekilde monte
edilmesi hem dış dişlinin hem de motor içerisindeki rulman
ve redüktör parçalarının daha hızlı aşınmasına neden olabilir.
Kremayer Hattını Baştan Sona Kontrol Edin
Pinyon değişiminden sonra kapı manuel şekilde hareket
ettirilerek kremayerin bütün hat boyunca aynı yükseklikte
ilerlediği kontrol edilmelidir.
Bazı bölgelerde kremayer pinyona fazla yaklaşıyor veya
uzaklaşıyorsa montaj ayarı düzeltilmelidir.
Yeni Pinyon Takarken Eski Kremayeri Kontrol Edin
Eski pinyon uzun süre aşınmış şekilde çalıştıysa kremayer
dişlerinde de düzensiz aşınma oluşmuş olabilir.
Yeni dış dişli takılmadan önce kremayer dişleri kontrol
edilmeli; kırık, aşınmış veya deforme olmuş bölümler varsa
gerekli yenileme yapılmalıdır.
Kapının Mekanik Hareketi Rahat Olmalıdır
Kapı tekerlekleri veya ray sistemi sıkışıyorsa pinyon ve
kremayer normalden fazla yük altında çalışır.
Bu nedenle motor kilidi açılarak kapının manuel biçimde
baştan sona rahat hareket ettiği doğrulanmalıdır.
İç Mil ve Rulman Boşluğunu da Kontrol Edin
Dış pinyonda düzensiz aşınma varsa sorun yalnızca pinyondan
kaynaklanmayabilir.
Çıkış milinde veya rulmanlarda boşluk bulunması pinyonun
kremayerle düzgün eksende çalışmasını engelleyebilir.
Pinyon değişiminde çıkış mili ve rulman yapısı da
kontrol edilmelidir.
Road 400 ile Uyumlu Dış Pinyon
PMD0177AR01.4610 kodlu Z=15 M=4 dış dişli,
uyumlu Nice Road 400 motorlarda
kullanılabilir.
Sipariş öncesinde mevcut pinyonun parça kodunun ve motor
modelinin kontrol edilmesi tavsiye edilir.
Robus 400 ile Uyumlu Dış Pinyon
Ürün Nice Robus 400 yana kayar kapı
motorunun uyumlu çıkış sistemlerinde dış pinyon yenilemesi
amacıyla kullanılabilir.
Model versiyonu ve mevcut mekanik parçanın ölçüleri
sipariş öncesinde doğrulanmalıdır.
Slight 400 ile Uyumlu Dış Pinyon
Z=15 M=4 yapıdaki bu dış dişli,
Nice Slight 400 motorlarda kullanılan
uyumlu mekanik çıkış pinyonları arasında yer alır.
Özellikle servis ve revizyon işlemlerinde eski parçanın
PMD0177AR01.4610 koduyla karşılaştırılması önerilir.
Her Nice Kayar Kapı Motoruna Universal Değildir
Bu dış dişli tüm Nice yana kayar kapı motorlarında
kullanılabilecek universal bir pinyon değildir.
Motor modeli, parça kodu, Z=15 diş sayısı, M=4 modül ve
mil bağlantı yapısı birlikte kontrol edilmelidir.
PMD0177AR01.4610 + Z=15 + M=4 UYUMLULUĞUNU KONTROL EDİN
Sipariş vermeden önce motorunuzun Road 400, Robus 400 veya
Slight 400 uyumlu versiyon olduğunu doğrulayınız. Mevcut
pinyonun diş sayısının Z=15, modülünün M=4 ve parça kodunun
PMD0177AR01.4610 ile uyumlu olduğundan emin olunuz.
Yalnızca dış görünüşe göre pinyon seçimi yapmayınız.
ASES BİLGİ NOTU
Dış pinyon değişiminden önce otomasyonun elektrik beslemesini
tamamen kesiniz. Mevcut pinyon söküldüğünde çıkış mili,
rulmanlar ve mil boşluğunu kontrol ediniz. Yeni dişli takıldıktan
sonra kremayer yüksekliğini ve diş çalışma boşluğunu ayarlayınız.
Kapıyı önce manuel olarak baştan sona hareket ettirin, ardından
birkaç kontrollü açma-kapama çevrimi yaparak ses, diş atlama,
titreşim ve düzgün hareket aktarımını kontrol ediniz.
Sık Sorulan Sorular
Nice PMD0177AR01.4610 nedir?
Uyumlu Nice yana kayar kapı motorlarında kullanılan
Z=15 ve M=4 özellikli dış pinyon dişlidir.
Diş sayısı kaçtır?
Pinyon üzerinde 15 adet diş bulunur ve teknik olarak Z=15
şeklinde ifade edilir.
Diş modülü nedir?
Diş modülü M=4'tür.
Nice Road 400 ile uyumlu mudur?
Evet. Uyumlu Road 400 motorlarda kullanılabilir.
Nice Robus 400 ile uyumlu mudur?
Evet. Uyumlu Robus 400 çıkış sistemlerinde kullanılabilir.
Nice Slight 400 ile uyumlu mudur?
Evet. Uyumlu Slight 400 motorlarda dış pinyon olarak
kullanılabilir.
Dış pinyon ne işe yarar?
Motor çıkışındaki dönme hareketini kremayer dişliye
aktararak kapının ileri veya geri hareket etmesini sağlar.
M4 kremayerle mi kullanılmalıdır?
Pinyonun modülü M=4 olduğundan kullanılacak kremayer
diş yapısının da uyumlu olması gerekir.
Pinyon aşınırsa ne olur?
Kapı hareketinde ses, boşluk, diş atlama veya düzensiz
hareket görülebilir.
Pinyon değişirken kremayer de kontrol edilmeli mi?
Evet. Eski pinyon aşınmışsa kremayer dişlerinde de hasar
veya düzensiz aşınma bulunabilir.
Her Nice motoruna uyar mı?
Hayır. Universal değildir. Motor modeli, Z=15 diş sayısı,
M=4 modül ve parça kodu kontrol edilmelidir.
Motor komple değişmeden pinyon değiştirilebilir mi?
Evet. Diğer mekanik ve elektronik parçalar sağlamsa
yalnızca hasarlı dış pinyon yenilenebilir.
Montajdan sonra ne kontrol edilmelidir?
Pinyon-kremayer boşluğu, kremayer yüksekliği, çıkış milinin
boşluğu ve kapının manuel hareket rahatlığı kontrol edilmelidir.
Siparişten önce neyi kontrol etmeliyim?
Motor modelini, PMD0177AR01.4610 parça kodunu,
Z=15 diş sayısını ve M=4 diş modülünü kontrol etmeniz önerilir.
