KONTAL OTOMATİK KAPI EMNİYET FOTOSELİ

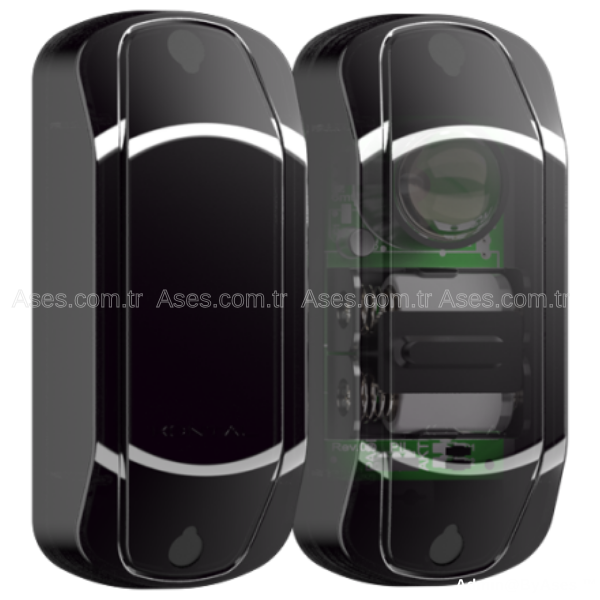

Kontal EMFP Kablosuz Pilli Emniyet Fotoseli – Otomatik Kapı Güvenlik Sensörü
Kontal EMFP Pilli Emniyet Fotoseli, otomatik kapı ve bariyer sistemlerinde geçiş alanındaki engelleri algılayarak güvenliği destekleyen kızılötesi sensör setidir. Pille çalışan vericisi sayesinde karşı tarafa besleme kablosu çekme ihtiyacını ortadan kaldırır. 12 metreye kadar algılama mesafesi ve NO/NC kuru kontak çıkışıyla uyumlu otomasyon sistemlerinde kullanılabilir.
Ürün TipiPilli Emniyet Fotoseli Seti
AlgılamaKızılötesi IR / 12 Metre
BağlantıPilli Verici / Kablolu Alıcı
Marka / ModelKontal / EMFP
Kontal EMFP Kablosuz Pilli Emniyet Fotoseli Nedir?
Kontal EMFP, otomatik kapı ve bariyer sistemlerinde güvenlik amacıyla kullanılan, karşılıklı yerleştirilen verici ve alıcı modüllerden oluşan kızılötesi emniyet fotoselidir.
EMFP-V verici ünitesi pil ile çalışır ve alıcıya kızılötesi sinyal gönderir. EMFP-A alıcı ünitesi bu sinyali takip eder. İki sensör arasına insan, araç veya başka bir engel girdiğinde ışın kesilir ve alıcı kontrol kartına çıkış sinyali iletir.
Pilli verici sayesinde özellikle kapının karşı tarafına kablo çekmenin zor olduğu alanlarda montaj kolaylığı sağlar. Kuru kontak çıkışı bulunan alıcı, uygun otomatik kapı kontrol kartlarıyla birlikte kullanılabilir.
Teknik Özellikler
| Marka |
Kontal Elektronik |
| Model |
EMFP |
| Ürün Tipi |
Pilli Emniyet Fotoseli Seti |
| Algılama Teknolojisi |
Kızılötesi (IR) |
| Set Yapısı |
1 Verici + 1 Alıcı |
| Verici Modeli |
EMFP-V |
| Verici Ürün Kodu |
K101-01 |
| Alıcı Modeli |
EMFP-A |
| Alıcı Ürün Kodu |
K102-01 |
| Verici Beslemesi |
2 × 3,6V DC Pil |
| Alıcı Beslemesi |
15–40V DC |
| Verici Akım Tüketimi |
80µA @ 3,6V DC |
| Alıcı Akım Tüketimi |
8mA @ 24V DC |
| Maksimum Çalışma Mesafesi |
12 Metre |
| Alıcı Çıkış Tipi |
Kuru Kontak |
| Kontak Seçenekleri |
NO / NC |
| Kontak Tepki Süresi |
150 ms (Minimum) |
| Maksimum DC Kontak Kapasitesi |
30V DC / 1A |
| Maksimum AC Kontak Kapasitesi |
125V AC / 0,3A |
| Çalışma Sıcaklığı |
-20°C ile +55°C |
| Verici Ağırlığı |
78 g |
| Alıcı Ağırlığı |
58 g |
| Verici Ölçüleri |
43 × 105 × 36,5 mm |
| Alıcı Ölçüleri |
43 × 105 × 36,5 mm |
| Yaklaşık Verici Pil Ömrü |
2 Yıla Kadar |
| Düşük Pil Bildirimi |
LED Uyarısı |
| Verici Bağlantısı |
Pilli / Kablo Gerektirmeyen Besleme |
| Alıcı Bağlantısı |
Kablolu Güç ve Kontak Bağlantısı |
| Kullanım Alanı |
Kapı, Bariyer ve Kepenk Sistemleri |
| Satış Şekli |
1 Takım / Set |
Not: Teknik değerler Kontal EMFP üretici kılavuzuna dayanmaktadır. Alıcı beslemesi 15–40V DC'dir; 12V DC ile çalıştığı varsayılmamalıdır. Pil ömrü kullanım ve ortam koşullarına bağlı olarak değişebilir.
Öne Çıkan Avantajlar
- Kontal orijinal EMFP emniyet fotoseli
- Pille çalışan kablosuz verici
- 12 metreye kadar algılama mesafesi
- Kızılötesi IR engel algılama
- NO/NC kuru kontak çıkışı
- Kapı ve bariyer güvenlik uygulamaları
- Verici tarafında besleme kablosu gerektirmez
- Mevcut sistemlere sonradan eklenebilir
- Düşük enerji tüketimi
- Yaklaşık 2 yıla kadar verici pil ömrü
- Düşük pil LED uyarısı
- Kompakt montaj yapısı
Kullanım Alanları
- Yana kayar bahçe kapısı motorları
- Otomatik bariyer sistemleri
- Site ve apartman girişleri
- Otopark giriş ve çıkışları
- Endüstriyel otomatik kapılar
- Hızlı PVC kapı sistemleri
- Kepenk otomasyon sistemleri
- Mantar bariyer uygulamaları
Paket İçeriği ve Fonksiyonu
Verici Modül1 Adet EMFP-V
Alıcı Modül1 Adet EMFP-A
Sızdırmazlık2 Adet Conta
Kablo Koruması2 Adet Koruma Tapası
Montaj4 Adet Vida Tapası
Sabitleme4 Adet 2,9 × 13 Vida
Verici Beslemesi2 × 3,6V Pil Kullanımı
Çıkış FonksiyonuNO/NC Kuru Kontak
PAKET İÇERİĞİ: 1 ADET EMFP-V VERİCİ + 1 ADET EMFP-A ALICI + 2 CONTA + 2 KABLO TAPASI + 4 VİDA TAPASI + 4 MONTAJ VİDASI
Paket bileşenleri üretici kullanım kılavuzundaki standart set esas alınarak verilmiştir. Verici için 2 adet 3,6V pil gereklidir; pillerin satış paketine dahil olup olmadığı sevkiyat öncesinde doğrulanmalıdır. Özel siparişlerde kutu içeriği değişebilir.
Pilli Verici ile Kolay Montaj
EMFP-V verici ünitesi iki adet 3,6V pil kullanarak çalışır. Bu yapı, kapının karşı tarafına besleme kablosu çekilmesini gerektirmediği için yeni montajlarda ve mevcut otomasyon sistemlerinin yenilenmesinde kolaylık sağlar.
EMFP-A alıcı ünitesi ise 15–40V DC besleme ve kontrol kartına kuru kontak bağlantısı gerektirir. Bu nedenle ürün tamamen kablosuz bir sistem değil, pilli vericili emniyet fotoseli setidir.
12 Metreye Kadar Kızılötesi Engel Algılama
Kontal EMFP, karşılıklı yerleştirilen verici ve alıcı arasında kızılötesi sinyal hattı oluşturur. Sinyal hattına bir engel girdiğinde alıcı çıkışı değişerek otomatik kapı kontrol kartına güvenlik bilgisi iletir.
Maksimum çalışma mesafesi 12 metredir. Gerçek algılama performansı sensör hizalamasına, montaj konumuna ve çevre koşullarına bağlıdır.
NO/NC Kuru Kontak ile Kontrol Kartı Bağlantısı
Alıcı modül, NO ve NC kuru kontak çıkış seçenekleri sunar. Uyumlu otomatik kapı veya bariyer kontrol kartının fotosel girişine bağlandığında engel algılama bilgisi sistem tarafından değerlendirilebilir.
Kapının durması, kapanmayı engellemesi veya ters yöne hareket etmesi kontrol kartının güvenlik ayarlarına bağlıdır. Doğru kontak seçimi ve kontrol kartı parametreleri montaj sırasında kontrol edilmelidir.
Düşük Enerji Tüketimi ve Pil Uyarısı
Pilli verici, düşük enerji tüketimiyle uzun süreli kullanım için tasarlanmıştır. Üretici tarafından yaklaşık iki yıla kadar pil ömrü belirtilmektedir.
Pil seviyesi düştüğünde verici üzerindeki LED belirli aralıklarla uyarı verir. Sensörün güvenilir çalışması için pil durumu düzenli kontrol edilmeli ve uygun pil tipi kullanılmalıdır.
KONTAL EMFP – OTOMATİK KAPI VE BARİYER UYUMLULUĞU
Kontal EMFP; fotosel güvenlik girişine sahip, NO/NC kuru kontak bağlantısını destekleyen otomatik kapı, bariyer, kepenk ve endüstriyel kapı kontrol sistemlerinde kullanılabilir. Nice, BFT, Came, DEA, Makim ve diğer marka kontrol kartlarıyla uyumluluk, ilgili kartın giriş bağlantısı ve besleme özelliklerine göre doğrulanmalıdır. Alıcı için 15–40V DC besleme gereklidir.
ASES KONTAL EMFP MONTAJ VE GÜVENLİK NOTU
Montaj öncesinde sistemin enerjisini kesin. Verici ve alıcıyı birbirini doğrudan görecek şekilde karşılıklı monte edin. Vericiye üreticinin belirttiği 3,6V pilleri takın. Alıcıyı uygun 15–40V DC güç kaynağına ve kontrol kartının emniyet girişine bağlayın. NO/NC kontak seçimini kontrol kartının bağlantı şemasına göre yapın. Kurulum sonrasında ışın kesilmesi, yeniden algılama, kapının durması ve geri açılması gibi güvenlik işlevlerini test edin. Sistem devreye alınmadan önce ilgili kapının tüm güvenlik kontrolleri tamamlanmalıdır.
Sık Sorulan Sorular
Kontal EMFP emniyet fotoseli ne işe yarar?
Otomatik kapı ve bariyer geçiş alanındaki engelleri kızılötesi ışınla algılayarak kontrol kartına güvenlik sinyali iletir.
Kontal EMFP tamamen kablosuz mu?
Hayır. Verici pil ile çalıştığı için besleme kablosu gerektirmez. Alıcı ise güç beslemesi ve kontrol kartı için kablolu bağlantı gerektirir.
Algılama mesafesi kaç metredir?
Üretici tarafından maksimum 12 metre olarak belirtilmiştir.
Verici kaç voltla çalışır?
EMFP-V verici ünitesi iki adet 3,6V DC pil kullanır.
Alıcı kaç voltla çalışır?
EMFP-A alıcı ünitesinin besleme aralığı 15–40V DC'dir.
12V DC kontrol kartına bağlanabilir mi?
Kontrol kartının fotosel girişi uyumlu olabilir ancak EMFP-A alıcı için ayrıca uygun 15–40V DC besleme sağlanmalıdır. Yalnızca 12V DC çıkış bulunan sistemlerde doğrudan besleme uygun değildir.
NO/NC kuru kontak çıkışı var mı?
Evet. Alıcı modül NO ve NC kuru kontak çıkışını destekler.
Yana kayar bahçe kapılarında kullanılabilir mi?
Evet. Uyumlu kontrol kartı ve uygun montaj koşullarıyla yana kayar kapı sistemlerinde kullanılabilir.
Bariyer sistemleriyle uyumlu mu?
Evet. Fotosel emniyet girişi bulunan uygun otomatik bariyer sistemlerinde kullanılabilir.
Vericinin pil ömrü ne kadardır?
Üretici yaklaşık iki yıla kadar pil ömrü belirtmektedir. Gerçek süre çalışma koşullarına göre değişebilir.
Pil azaldığında uyarı verir mi?
Evet. Verici üzerindeki LED, düşük pil seviyesinde belirli aralıklarla yanıp sönerek uyarı verir.
Paket içeriğinde neler bulunur?
Standart üretici setinde 1 verici, 1 alıcı, 2 conta, 2 kablo koruma tapası, 4 vida tapası ve 4 montaj vidası bulunur. Pillerin dahil olup olmadığı satış paketi üzerinden doğrulanmalıdır.
