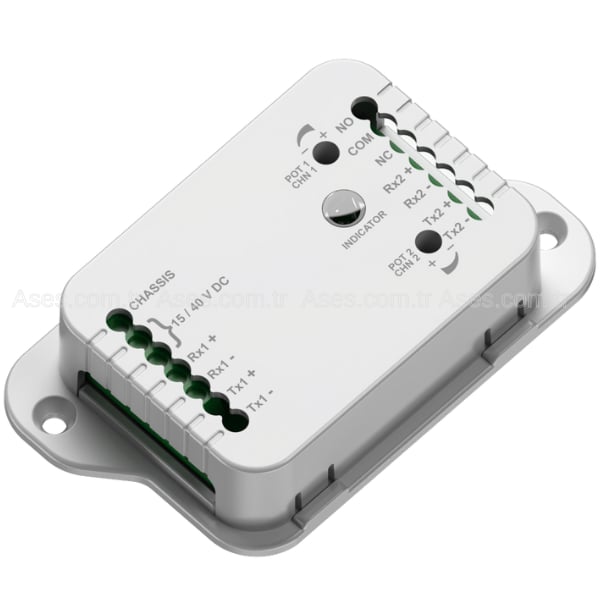

Kontal CAF2S, otomatik cam kapı sistemlerinde emniyet fotoseli ve güvenlik sensörü uygulamalarına yönelik 2 kanallı fotosel kontrol kartıdır. Kapı geçiş alanındaki emniyet sensörlerinin kontrol sistemine dahil edilmesine yönelik elektronik yardımcı kontrol ünitesi olarak kullanılır.

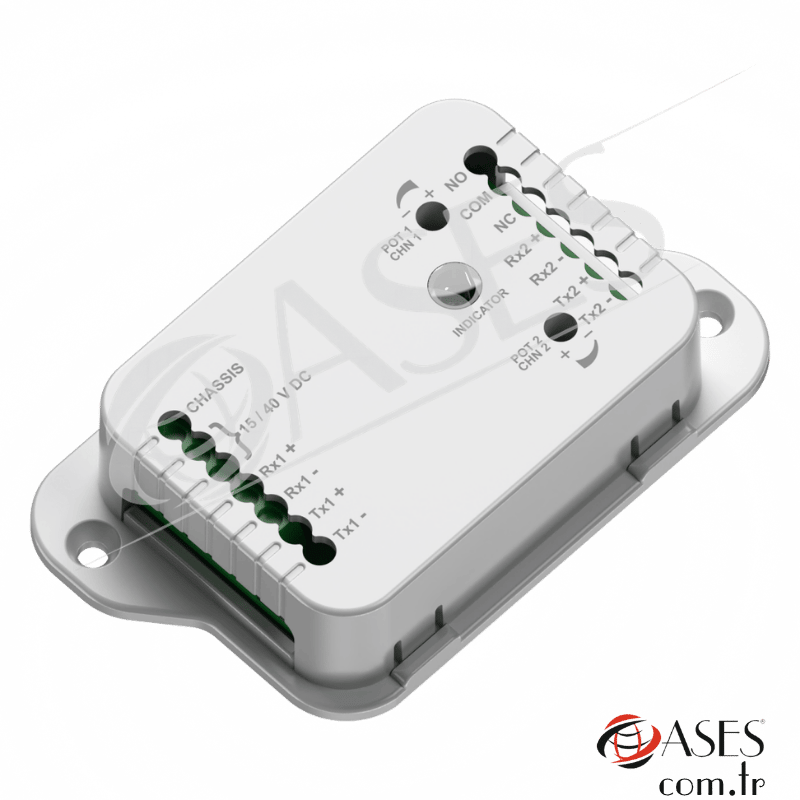

Kontal CAF2S 2 Kanallı Fotosel Kartı, fotoselli otomatik cam kapı sistemlerinin emniyet ve güvenlik sensörü uygulamalarında kullanılmak üzere geliştirilmiş elektronik kontrol kartıdır.
2 kanallı yapısı sayesinde uyumlu fotosel ve sensör sistemlerinin kontrol edilmesine yönelik çözüm sunar. Otomatik kapı servis, bakım, elektronik kart değişimi ve sistem revizyonlarında kullanılabilir.
Otomatik cam kapılarda emniyet fotoselleri ve güvenlik sensörleri, kapının hareket alanındaki geçişlerin algılanmasına yardımcı olan güvenlik bileşenleridir. Bu bileşenlerden gelen bilgilerin otomatik kapı sistemi içerisinde doğru şekilde değerlendirilmesi gerekir.
Kontal CAF2S, uyumlu otomatik kapı sistemlerinde fotosel ve emniyet sensörü kontrolüne yönelik elektronik yardımcı kart olarak görev yapar. 2 kanallı yapısı, sensör kontrol sisteminin yönetilmesine yönelik bağlantı imkânı sağlar.
CAF2S modelinin 2 kanallı yapısı, uyumlu fotosel ve sensör uygulamalarının kontrol edilmesine yönelik elektronik bağlantı yapısı sunar.
Sensör sisteminin doğru çalışabilmesi için kullanılan fotosellerin, bağlantı düzeninin ve otomatik kapı kontrol sisteminin CAF2S ile uyumlu olması gerekir.
Emniyet fotoselleri, otomatik kapının hareket alanında kişi veya engel bulunduğunda sistemin bu durumu algılamasına yardımcı olan güvenlik bileşenleridir.
Fotosel kontrol sisteminin doğru çalışması, özellikle yoğun kullanılan otomatik cam kapılarda güvenlik ekipmanlarının sistemle doğru şekilde haberleşebilmesi açısından önemlidir.
Emniyet fotoselinin tepki vermemesi veya sensör sisteminin doğru çalışmaması yalnızca kontrol kartından kaynaklanmayabilir. Fotosel, kablo bağlantıları, besleme, sensör hizası ve ana kontrol sistemi de kontrol edilmelidir.
CAF2S kartı değiştirilmeden önce arızanın servis tarafından doğru şekilde tespit edilmesi gereksiz parça değişiminin önüne geçebilir.
Kontal CAF2S, otomatik kapının ana motor kontrol kartı veya ana işlemci ünitesi değildir. Fotosel ve emniyet sensörü uygulamalarına yönelik yardımcı elektronik kontrol kartıdır.
Otomatik kapının motor yönetimi ve genel çalışma fonksiyonları sistemde bulunan ana kontrol ünitesi tarafından gerçekleştirilir.
Fotosel kontrol kartlarında fiziksel görünüm benzerliği tek başına uyumluluk anlamına gelmez. Mevcut kartın modeli, bağlantı yapısı ve kullanılan fotosel sistemi kontrol edilmelidir.
Sipariş öncesinde mevcut kart üzerinde Kontal CAF2S model bilgisini kontrol etmeniz ve elektronik bağlantı yapısını karşılaştırmanız önerilir.
Sipariş öncesinde mevcut fotosel kartının modelini, kanal yapısını, sensör bağlantılarını ve otomatik kapı sistemini kontrol edin. Benzer görünümlü elektronik kartlar farklı bağlantı yapılarına sahip olabilir.
Fotosel kontrol kartı değişiminde mevcut ürün üzerindeki Kontal CAF2S model bilgisini ve 2 kanallı sistem yapısını kontrol edin. Kart üzerindeki bağlantılar ile mevcut sensör sisteminin uyumluluğunu karşılaştırarak sipariş vermeniz önerilir.
Kontal CAF2S, otomatik cam kapı sistemlerinde emniyet fotoseli ve güvenlik sensörü uygulamalarına yönelik 2 kanallı fotosel kontrol kartıdır.
Kontal CAF2S 2 kanallı fotosel kontrol kartıdır.
Hayır. CAF2S fotosel ve emniyet sensörü uygulamalarına yönelik yardımcı kontrol kartıdır; otomatik kapının ana motor işlemci kartı değildir.
Fotoselli otomatik cam kapıların uyumlu emniyet fotoseli ve sensör kontrol uygulamalarında kullanılır. Sistem uyumluluğu sipariş öncesinde kontrol edilmelidir.
Mevcut kartın Kontal CAF2S modeli, 2 kanallı sistem yapısı, sensör bağlantıları ve otomatik kapı sistemiyle elektronik uyumluluğu kontrol edilmelidir.
Kontal CAF2S 2 Kanallı Fotosel Kartı ile uyumlu otomatik cam kapı sisteminizin emniyet fotoseli ve sensör kontrol bölümünü yenileyerek güvenlik sisteminin sağlıklı çalışmasına yönelik çözüm oluşturun.
Kontal CAF2S 2 Kanallı Otomatik Cam Kapı Fotoseli için hazırlanan Türkçe kullanım kılavuzu; ürünün montajı, alıcı-verici göz bağlantıları, elektrik bağlantısı, hassasiyet ayarı ve devreye alma işlemleri hakkında temel bilgiler sunar. CAF2S, kızılötesi alıcı ve verici gözler arasında oluşan ışın hattını kontrol ederek geçiş alanındaki insan veya engellerin algılanmasını sağlar. Özellikle otomatik cam kapı, endüstriyel kapı ve hızlı PVC kapı uygulamalarında güvenlik ve kontrol amacıyla kullanılabilir.
Kontal CAF2S, iki ayrı kızılötesi ışın hattı ile çalışan otomatik kapı fotosel sistemidir. Montaj öncesinde sistemin enerjisi kesilmeli ve alıcı-verici gözlerin konumları belirlenmelidir. Her kanalın alıcı ve verici gözleri karşılıklı olarak birbirini görecek şekilde ve aynı doğrultuda monte edilmelidir. Gözlerin önünde ışın hattını sürekli engelleyecek herhangi bir nesne bulunmamalıdır.
CAF2S sisteminde 1. kanalın alıcı gözü 1. kanalın verici gözünü, 2. kanalın alıcı gözü ise 2. kanalın verici gözünü doğrudan görecek şekilde konumlandırılmalıdır. Alıcı ve verici gözlerin aynı eksende bulunması algılama güvenilirliği açısından önemlidir. Göz kablolarının ezilmemesine, kesilmemesine ve hareketli kapı parçalarıyla temas etmemesine dikkat edilmelidir. Göz kablo uzunluğu 6 metredir.

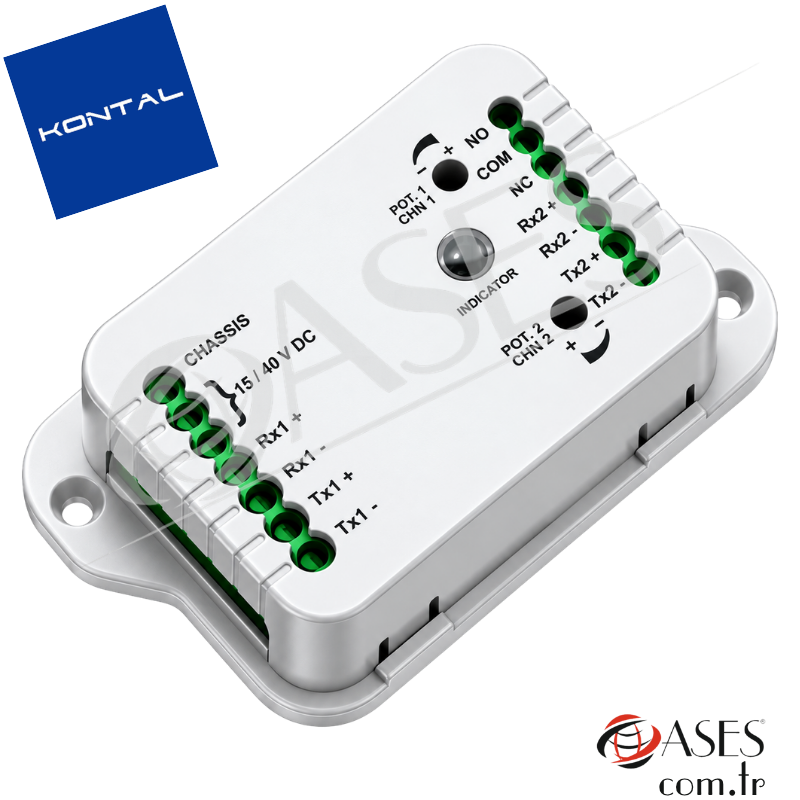

CAF2S kontrol kartı 15–40V DC besleme gerilimi ile çalışır. Alıcı ve verici gözlerin bağlantıları kart üzerindeki ilgili kanal klemenslerine yapılmalıdır. Kontrol kartında otomasyon sistemine bağlantı için NC (Normal Kapalı), COM (Ortak) ve NO (Normal Açık) kuru kontak röle çıkışları bulunur.
Enerji verilmeden önce besleme polaritesi, göz bağlantıları ve röle çıkışları kontrol edilmelidir. Fotosel çıkışı, kullanılacak otomatik kapı kontrol kartının fotosel veya emniyet girişinin çalışma prensibine göre NO veya NC kontak üzerinden bağlanmalıdır.
Tüm bağlantılar tamamlandıktan sonra sisteme enerji verilir. CAF2S kontrol kartı çalışmaya başladığında POWER LED'i yanar. Alıcı ve verici gözler birbirini doğru şekilde gördüğünde kart üzerindeki durum LED'i aktif olur. Işın hattına bir engel girdiğinde ilgili algılama durumu değişir ve röle çıkışı konum değiştirerek otomatik kapı kontrol ünitesine sinyal gönderir.
Gözlerin algılama performansı kontrol edilmeli ve gerektiğinde kart üzerindeki ayar trimpotu kullanılarak verici sinyal gücü ayarlanmalıdır. CAF2S maksimum 10 metre çalışma mesafesine sahiptir. Ayar tamamlandıktan sonra her iki kanal ayrı ayrı engellenerek sistemin doğru tepki verdiği test edilmelidir.
Kontal CAF2S kaç adet fotosel hattını destekler? CAF2S iki kanallı bir modeldir ve iki ayrı alıcı-verici göz hattı ile çalışabilir.
CAF2S hangi voltaj ile çalışır? Kontrol kartının çalışma gerilimi 15–40V DC'dir. Çalışma akımı 24V DC beslemede yaklaşık 15mA'dir.
Maksimum algılama mesafesi nedir? Alıcı ve verici gözler uygun şekilde hizalandığında maksimum çalışma mesafesi 10 metreye kadar çıkabilir.
NO ve NC çıkış desteği var mı? Evet. CAF2S, NO (Normal Açık) ve NC (Normal Kapalı) kuru kontak röle çıkışına sahiptir.
Fotosel gözleri birbirini görmüyorsa ne yapılmalıdır? Alıcı ve verici gözlerin aynı doğrultuda olduğundan emin olunmalı, kablo bağlantıları kontrol edilmeli ve gerekirse sinyal seviyesi ayar trimpotu üzerinden düzenlenmelidir.
CAF2S nerelerde kullanılabilir? Otomatik cam kapı sistemleri başta olmak üzere endüstriyel kapı ve hızlı PVC kapı sistemlerinde güvenlik ve kontrol amacıyla kullanılabilir.
Kontal CAF2S'nin güvenilir çalışması için alıcı ve verici gözlerin aynı doğrultuda ve birbirlerini doğrudan görecek şekilde monte edilmesi önemlidir. Montaj tamamlandıktan sonra her iki fotosel hattı ayrı ayrı test edilmeli; kapı hareket halindeyken ışın kesildiğinde otomasyon sisteminin programlanan güvenlik tepkisini doğru şekilde verdiği doğrulanmalıdır. Elektrik bağlantılarında kontrol kartının teknik bağlantı şeması esas alınmalıdır.
