MASSPRO OTOMATİK KAPI EMNİYET FOTOSELİ

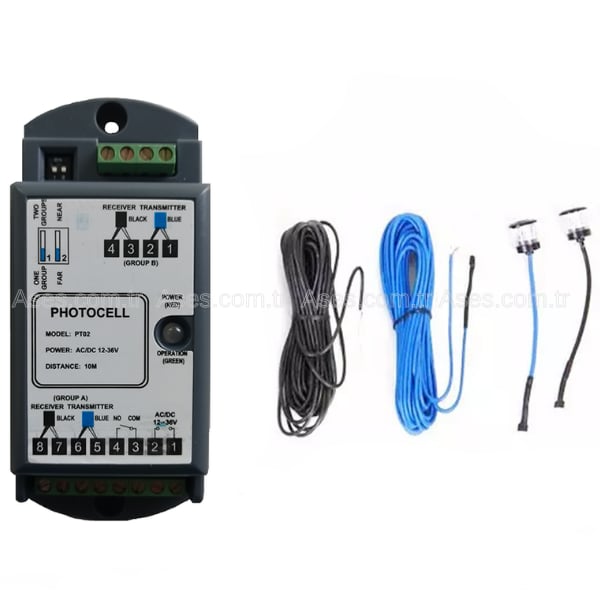

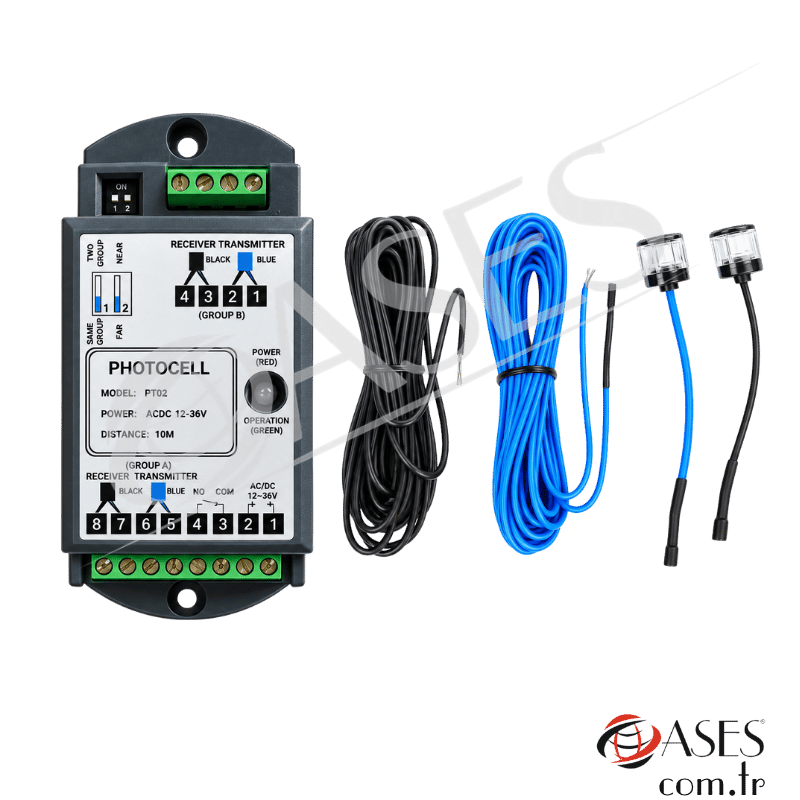

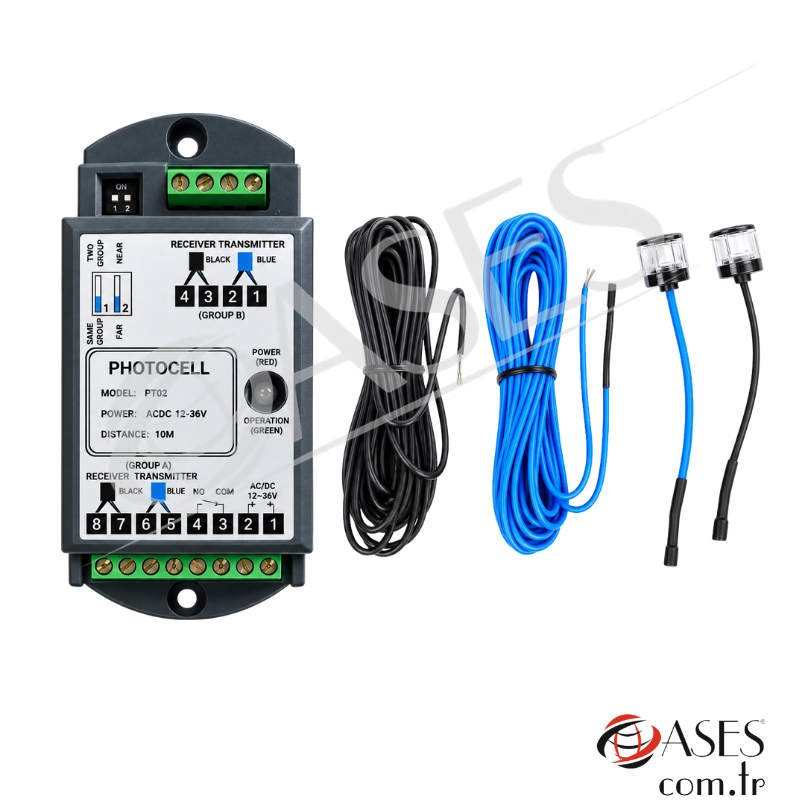

Masspro PT02 Fotoselli Otomatik Kapı Emniyet Fotoseli – Güvenlik ve Engel Sensörü
Masspro PT02, fotoselli otomatik kapılarda kapanma alanındaki
kişi veya nesnelerin algılanmasına yardımcı olan
IR kızılötesi emniyet fotoseli sistemidir.
0–10 metre algılama mesafesi, 12–36V AC/DC besleme ve
NO/NC kuru kontak röle çıkışı sayesinde otomatik kayar kapıların
güvenlik fonksiyonlarını desteklemek amacıyla kullanılabilir.
Ürün Kodu
ASE.PT02
Algılama
IR Kızılötesi
Algılama Mesafesi
0 – 10 Metre
Çıkış
NO / NC Kuru Kontak
Fotoselli Kapılarda Kapanma Alanını Kontrol Eden Güvenlik Sensörü
Masspro PT02 Emniyet Fotoseli, otomatik
kayar kapının kapanma ve geçiş alanında bulunan kişi veya
nesnelerin algılanmasına yardımcı olmak amacıyla kullanılan
güvenlik ekipmanıdır.
Kızılötesi algılama prensibiyle çalışan sistem, optik algılama
hattında bir engel tespit edildiğinde kontrol ünitesine sinyal
gönderilmesine imkan verir. Böylece otomatik kapının güvenlik
fonksiyonlarının daha kontrollü çalışması desteklenir.
Teknik Özellikler
| Marka | Masspro |
| Model | PT02 |
| Ürün Kodu | ASE.PT02 |
| Ürün Tipi | Otomatik Kapı Emniyet Fotoseli |
| Kullanım Alanı | Fotoselli Cam Kapı |
| Kullanım Ortamı | İç Mekan |
| Teknoloji | IR / Kızılötesi |
| Algılama Mesafesi | 0 – 10 Metre |
| Besleme | 12 – 36V AC/DC |
| Akım Tüketimi | ≤35 mA |
| Çıkış Tipi | Röle – NO/NC Kuru Kontak |
| Kontak Yapısı | NO / NC Seçilebilir |
| Çalışma Sıcaklığı | -20°C / +55°C |
| Renk | Gri |
| Set Durumu | Takım / Set |
| Garanti | 2 Yıl |
Öne Çıkan Özellikler
- IR kızılötesi engel algılama teknolojisi
- 0–10 metreye kadar algılama mesafesi
- 12–36V AC/DC besleme yapısı
- NO / NC kuru kontak röle çıkışı
- Tek ve çift ışınlı optik kullanım desteği
- 2 adet giriş ve çıkış kontağı yapısı
- Kablolu ve kararlı çalışma yapısı
- Otomatik kayar kapılarda güvenlik desteği
- Yeni ve mevcut otomatik kapı uygulamalarında kullanım
- Kapı kapanma alanındaki engellerin algılanmasına yardımcı olur
Masspro PT02 Emniyet Fotoseli Ne İşe Yarar?
Otomatik kapının kapanma hareketi sırasında geçiş alanında
insan veya başka bir engel bulunabilir. PT02, kızılötesi
algılama sistemiyle bu alanın kontrol edilmesine yardımcı olur.
Sensör engel algıladığında röle çıkışının durumunu değiştirerek
otomatik kapı kontrol ünitesinin emniyet girişine sinyal
iletilmesini sağlar. Kapının vereceği tepki ise kontrol
ünitesinin bağlantı ve programlama yapısına göre belirlenir.
Kullanım Alanları
- Fotoselli otomatik kayar kapılar
- Otomatik cam kapılar
- Mağaza giriş kapıları
- Hastane ve sağlık kuruluşları
- Ofis ve plaza girişleri
- Otel girişleri
- AVM ve ticari alan geçişleri
- Yoğun yaya trafiğine sahip otomatik kapılar
- Mevcut otomatik kapı güvenlik uygulamaları
Paket İçeriği ve Ürün Bilgisi
Paket İçeriği
1 Takım PT02 Emniyet Fotoseli
Ürün Kodu
ASE.PT02
Teknoloji
IR Kızılötesi
Algılama Mesafesi
0 – 10 Metre
Besleme
12 – 36V AC/DC
Çıkış
NO / NC Kuru Kontak
Kullanım
Fotoselli Cam Kapı
Set Tipi
Takım / Set
PT02 + IR ALGILAMA + 0–10 METRE + 12–36V AC/DC + NO/NC KURU KONTAK
Paket 1 takım PT02 emniyet fotoselinden oluşmaktadır.
Otomatik kapı motoru, işlemci/kontrol ünitesi, radar
ve diğer otomasyon ekipmanları pakete dahil değildir.
PT02 Neden Önemlidir?
Fotoselli kapılarda radar kullanıcının kapıya yaklaştığını
algılayarak açılma komutu oluştururken, geçiş alanının
kapanma sırasında ayrıca kontrol edilmesi gerekir.
PT02 bu noktada kapının güvenlik sistemini tamamlayan
sensörlerden biridir. Geçiş alanındaki engelin algılanmasına
yardımcı olarak kapının daha kontrollü çalışmasını destekler.
Fotosel Arızasında Hangi Belirtiler Görülebilir?
Emniyet fotoselinde bağlantı, optik algılama veya röle
fonksiyonuyla ilgili bir sorun oluştuğunda otomatik kapının
güvenlik davranışında düzensizlik görülebilir.
Kapının sürekli açık kalması, engel algılamasının
gerçekleşmemesi veya kontrol ünitesinin sürekli emniyet
sinyali görmesi gibi durumlarda fotosel bağlantısı,
optik gözler ve kontrol kartı girişi kontrol edilmelidir.
PT02 ile Otomatik Kapı Radarı Arasındaki Fark
PT02 emniyet fotoseli ile otomatik kapı radarı
aynı görevi yapmaz. Radar, kapıya yaklaşan
kullanıcı veya hareketli nesneyi algılayarak normal
açılma komutu oluşturmak amacıyla kullanılır.
PT02 ise otomatik kapının geçiş ve kapanma alanındaki
engellerin algılanmasına yardımcı olan güvenlik
sensörüdür. Uygun otomatik kapı sistemlerinde iki sensör
farklı görevlerle birlikte kullanılabilir.
PT02 ile Temassız El Sensörü Arasındaki Fark
Temassız el sensörü kullanıcının elini sensöre
yaklaştırmasıyla kapıya bilinçli bir açılma komutu
verilmesini sağlar.
PT02'nin temel görevi ise kapıyı açtırmak değil,
güvenlik algılamasına yardımcı olmaktır.
Bu nedenle el sensörü ve PT02 birbirinin yerine
kullanılacak iki ürün değildir.
NO / NC Kuru Kontak Yapısının Avantajı
PT02'nin NO / NC kuru kontak röle çıkışı, farklı otomatik
kapı kontrol ünitelerinin emniyet girişlerine bağlantı
yapılabilmesine imkan verir.
Kullanılacak kontak yapısı kontrol ünitesinin bağlantı
şemasına göre belirlenmelidir. Özellikle güvenlik girişinin
NO veya NC çalışma mantığı montajdan önce kontrol edilmelidir.
Bu Ürün Açılma Sensörü Değildir
PT02'nin ana görevi normal kullanıcı algılayarak
kapıyı açtırmak değildir. Ürün otomatik kapının
güvenlik ve engel algılama sistemini destekleyen
emniyet fotoselidir.
Normal otomatik açılma için radar, hareket sensörü veya
uygun aktivasyon ekipmanı; güvenlik algılaması için ise
PT02 gibi emniyet fotoseli kullanılmalıdır.
Montaj ve Servis Kontrolü
Montaj öncesinde otomatik kapı kontrol ünitesinin emniyet
giriş yapısı, çalışma gerilimi ve NO/NC bağlantı mantığı
kontrol edilmelidir.
Kurulum tamamlandıktan sonra optik algılama alanı farklı
noktalardan test edilmeli ve engel algılandığında kontrol
ünitesinin doğru güvenlik tepkisini verdiği doğrulanmalıdır.
Güvenlik ekipmanlarında montaj ve fonksiyon testi özellikle
önemlidir.
12–36V AC/DC + NO/NC + EMNİYET GİRİŞİ UYUMLULUĞUNU KONTROL EDİN
Masspro PT02 farklı otomatik kapı uygulamalarına uyarlanabilen
kablolu IR emniyet fotoselidir. Montaj öncesinde kontrol
ünitesinin besleme gerilimi, emniyet giriş yapısı ve
kullanılacak NO/NC kontak bağlantısı kontrol edilmelidir.
ASES BİLGİ NOTU
ASE.PT02 = Masspro PT02 otomatik kapı emniyet
fotoseli + IR kızılötesi algılama + 0–10 metre +
12–36V AC/DC + NO/NC kuru kontak + takım/set.
Ürün otomatik kapının güvenlik ve engel algılama
fonksiyonlarını destekler; kapı açma radarı değildir.
Sık Sorulan Sorular
Masspro PT02 ne işe yarar?
Fotoselli otomatik kapının geçiş ve kapanma alanındaki
kişi veya nesnelerin algılanmasına yardımcı olarak
sistemin güvenlik fonksiyonlarını destekler.
PT02 kaç volt ile çalışır?
ASES teknik bilgilerinde ürünün besleme gerilimi
12–36V AC/DC olarak belirtilmektedir.
PT02'nin algılama mesafesi nedir?
Ürün için belirtilen algılama mesafesi
0–10 metredir.
NO / NC çıkışı bulunuyor mu?
Evet. PT02, NO / NC seçilebilir kuru kontak röle
çıkışına sahiptir.
PT02 radar yerine kullanılabilir mi?
Hayır. Radar normal açılma aktivasyonu için hareket
algılar. PT02 ise otomatik kapının güvenlik ve engel
algılama fonksiyonlarını destekleyen emniyet fotoselidir.
