OTOMATİK KAPI GÜVENLİK SENSÖRÜ

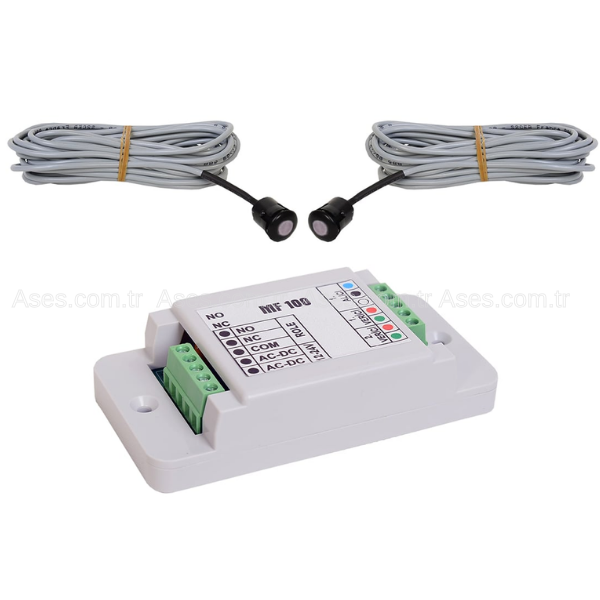

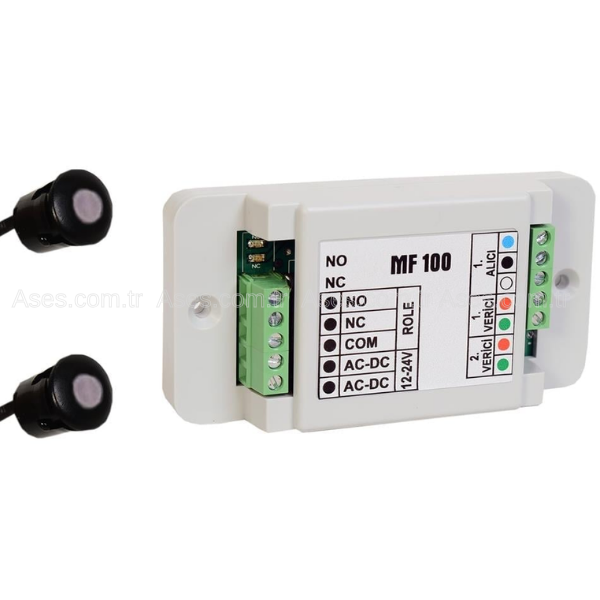

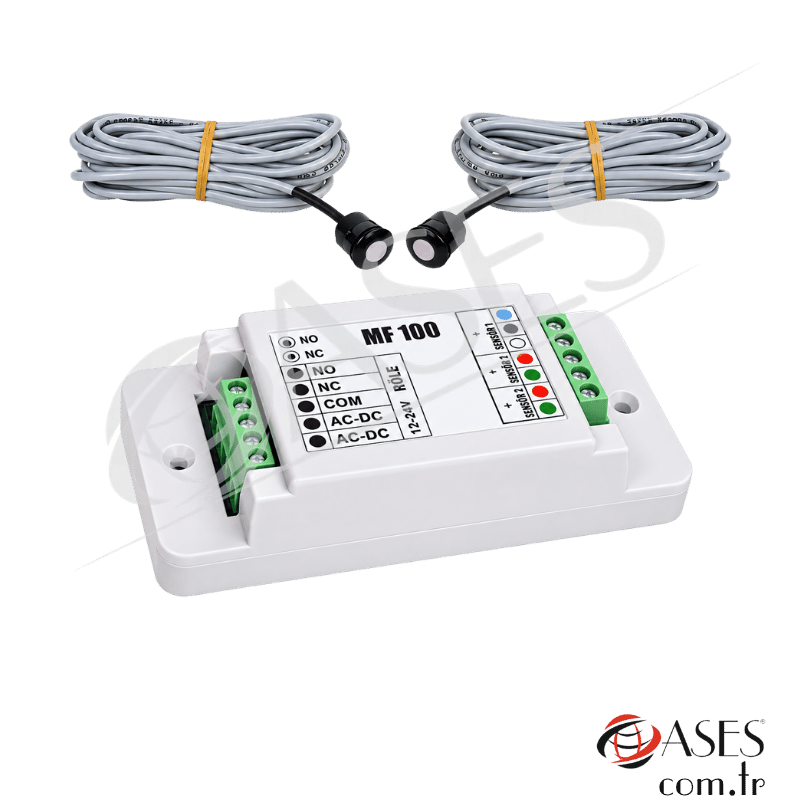

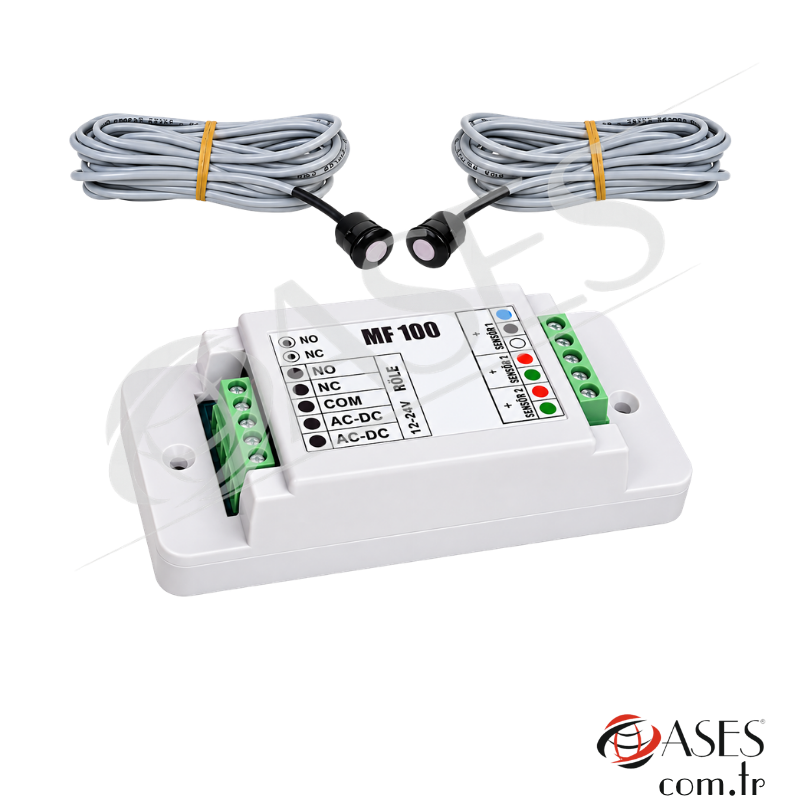

Misyon MF100 Fotoselli Otomatik Kapı Emniyet Fotoseli
Misyon MF100, fotoselli ve otomatik kayar kapı sistemlerinde
geçiş güvenliğini desteklemek amacıyla kullanılan
kızılötesi emniyet fotoselidir.
Kapının kapanma alanındaki kişi veya nesnenin algılanmasına
yardımcı olarak kontrol sisteminin güvenlik fonksiyonunun
devreye girmesini sağlar.
Ürün Kodu
ASKTK-MF100
Teknoloji
IR / Kızılötesi
Besleme
12–24V DC
Algılama Mesafesi
0–10 Metre
Fotoselli Kapılarda Geçiş Güvenliğini Destekleyen Emniyet Sensörü
Misyon MF100 Emniyet Fotoseli, otomatik
kapının geçiş ve kapanma alanının kontrol edilmesine yardımcı
olan güvenlik ekipmanıdır. Kapı kapanırken geçiş hattında
kişi veya nesne algılanması durumunda kontrol kartına
güvenlik sinyali gönderilmesini sağlar.
Uyumlu otomatik kapı kontrol sistemi bu sinyali değerlendirerek
kapının kapanmasını durdurabilir veya yeniden açılmasını
sağlayabilir. Böylece kullanıcı, eşya ve kapı kanatları
açısından daha güvenli bir çalışma senaryosu oluşturulur.
Teknik Özellikler
| Marka | Misyon |
| Model | MF100 |
| Ürün Kodu | ASKTK-MF100 |
| Ürün Tipi | Otomatik Kapı Emniyet Fotoseli |
| Algılama Teknolojisi | IR / Kızılötesi |
| Algılama Mesafesi | 0–10 Metre |
| Besleme Gerilimi | 12–24V DC |
| Çıkış Tipi | Röle – NO/NC Kuru Kontak |
| Koruma Sınıfı | IP54 |
| Çalışma Sıcaklığı | -20°C / +55°C |
| Montaj Tipi | Sıva Üstü |
| Kullanım Ortamı | İç Mekân |
| Boyutlar | 30 × 80 × 30 mm |
| Renk | Beyaz |
| Set Durumu | Takım / Set |
Öne Çıkan Özellikler
- Fotoselli otomatik kapılar için emniyet algılaması
- Kızılötesi IR algılama teknolojisi
- 0–10 metre ayarlanabilir algılama mesafesi
- 12V veya 24V DC besleme desteği
- NO/NC kuru kontak röle çıkışı
- IP54 koruma sınıfı
- Sıva üstü montaj yapısı
- Kapı kapanma güvenliğini destekler
- Kişi ve nesne algılamasına yardımcı olur
- Yoğun geçiş alanlarındaki otomatik kapılar için uygundur
MF100 Emniyet Fotoseli Ne İşe Yarar?
Otomatik kayar kapının kapanması sırasında geçiş
alanında bir kişinin veya nesnenin bulunması güvenlik
açısından risk oluşturabilir. MF100 bu bölgenin
izlenmesine yardımcı olan bir emniyet sensörüdür.
Fotoselin algılama hattında kişi veya nesne tespit
edildiğinde röle çıkışı üzerinden otomatik kapı
kontrol sistemine güvenlik bilgisi iletilir.
Kontrol kartı bağlantı ve programlama şekline göre
kapının kapanmasını durdurabilir veya kapıyı yeniden açabilir.
Kullanım Alanları
- Fotoselli cam kapılar
- Otomatik kayar kapılar
- Mağaza ve AVM girişleri
- Hastane ve sağlık kuruluşları
- Otel ve restoran girişleri
- Ofis ve iş merkezleri
- Showroom girişleri
- Yoğun yaya geçiş noktaları
- Güvenlik destekli otomatik kapı uygulamaları
Paket İçeriği ve Ürün Bilgisi
Paket İçeriği
1 Takım MF100 Emniyet Fotoseli
Ürün Kodu
ASKTK-MF100
Model
MF100
Algılama
IR / Kızılötesi
Besleme
12–24V DC
Çıkış
NO/NC Kuru Kontak
Mesafe
0–10 Metre
Fonksiyon
Geçiş Emniyeti
MF100 + 12–24V DC + IR KIZILÖTESİ + 0–10 M + NO/NC KURU KONTAK
Ürün 1 takım/set MF100 emniyet fotoseli olarak sunulmaktadır.
Otomatik kapı motoru, kontrol kartı, radar ve diğer otomasyon
ekipmanları ürün içeriğine dahil değildir.
MF100 Neden Otomatik Kapılarda Önemlidir?
Otomatik kapının yalnızca doğru zamanda açılması değil,
geçiş tamamlanmadan kapanmaması da
kullanıcı güvenliği açısından önemlidir.
MF100 geçiş bölgesinin kontrol edilmesine yardımcı olarak
kapının kişi veya nesne üzerine kapanma riskinin azaltılmasını
destekler. Bu nedenle özellikle yoğun yaya trafiğine sahip
otomatik kapı uygulamalarında önemli bir güvenlik bileşenidir.
MF100 ile Otomatik Kapı Radarı Arasındaki Fark Nedir?
İki sensörün temel görevi farklıdır.
Otomatik kapı radarı yaklaşan kişinin hareketini algılayarak
kapının açılmasını tetiklemek amacıyla kullanılır.
MF100 ise temel olarak geçiş güvenliğini
destekleyen emniyet sensörüdür. Kapının kapanma
bölgesinde kişi veya nesne bulunması durumunda kontrol
sistemine güvenlik sinyali gönderilmesine yardımcı olur.
MF100 ile Temassız El Sensörü Aynı Ürün Değildir
Temassız el sensörü, kullanıcının elini sensöre
yaklaştırmasıyla kapıya açılma komutu vermek için kullanılır.
MF100'ün kullanım amacı ise geçiş alanındaki kişi veya
nesnenin algılanarak kapı güvenliğinin
desteklenmesidir.
Bu nedenle açma radarı, el sensörü ve emniyet fotoseli
otomatik kapı sisteminde farklı görevleri yerine getiren
sensör türleridir.
Fotosel Arızasında Hangi Belirtiler Görülebilir?
Emniyet fotoselinin algılama veya bağlantı problemi
yaşaması durumunda kapı güvenlik sinyalini doğru şekilde
alamayabilir. Bazı sistemlerde kapı kapanmayabilir,
sürekli açık kalabilir veya emniyet girişiyle ilgili
çalışma problemi görülebilir.
Bu belirtiler yalnızca fotosel arızasından kaynaklanmaz.
Fotosel hizası, kablolama, besleme gerilimi, röle çıkışı
ve kontrol kartının emniyet girişi servis sırasında
birlikte kontrol edilmelidir.
Bu Ürün Hareket Radarı Değildir
Misyon MF100 bir emniyet fotoselidir.
Kapıya yaklaşan kişiyi geniş bir radar alanında algılayıp
otomatik açılma komutu vermek amacıyla kullanılan
mikrodalga hareket radarıyla karıştırılmamalıdır.
MF100'ün temel kullanım amacı otomatik kapının geçiş ve
kapanma bölgesindeki güvenlik algılamasını desteklemektir.
Montaj ve Servis Kontrolü
Montaj öncesinde kontrol kartının 12–24V DC
sensör beslemesi ve NO/NC kuru kontak emniyet girişine
uygunluğu kontrol edilmelidir.
Fotoselin algılama hattı geçiş bölgesine uygun şekilde
ayarlanmalı ve montaj tamamlandıktan sonra gerçek geçiş
koşullarında güvenlik testi yapılmalıdır. Algılama hattının
kesilmesi durumunda kapının beklenen güvenlik tepkisini
verdiği doğrulanmalıdır.
12–24V DC + NO/NC KURU KONTAK + EMNİYET GİRİŞİ UYUMLULUĞUNU KONTROL EDİN
Misyon MF100, fotoselli otomatik kapılarda geçiş
güvenliğini desteklemek amacıyla kullanılan IR emniyet
fotoselidir. Montaj öncesinde kontrol kartının sensör
besleme gerilimi, kuru kontak girişi ve emniyet fonksiyonunun
bağlantı yapısı kontrol edilmelidir.
ASES BİLGİ NOTU
Misyon MF100 = IR kızılötesi emniyet algılama
+ 0–10 metre algılama mesafesi + 12–24V DC besleme
+ NO/NC kuru kontak + IP54.
Ürün otomatik kapının açılmasını sağlayan hareket radarı
değil, geçiş güvenliğini destekleyen emniyet fotoselidir.
Sık Sorulan Sorular
Misyon MF100 ne işe yarar?
Otomatik kapının geçiş ve kapanma alanındaki kişi
veya nesnelerin algılanmasına yardımcı olarak
kapının güvenlik fonksiyonunu destekler.
MF100 kaç volt ile çalışır?
Ürün 12V veya 24V DC besleme ile kullanılabilir.
Algılama mesafesi nedir?
MF100 için belirtilen algılama mesafesi
0–10 metre aralığındadır.
MF100'ün çıkışı nedir?
Ürün NO/NC kuru kontak röle çıkışına sahiptir.
Kontrol kartının uygun emniyet girişine bağlanmalıdır.
MF100 otomatik kapı radarı yerine kullanılabilir mi?
Aynı amaçla kullanılmaz. Otomatik kapı radarı
yaklaşan kişinin hareketini algılayarak açılma
komutu verir. MF100 ise geçiş alanındaki emniyet
algılamasını desteklemek için kullanılır.
