CAME OTOMATİK KAPI KUMANDA ALICI MODÜLÜ

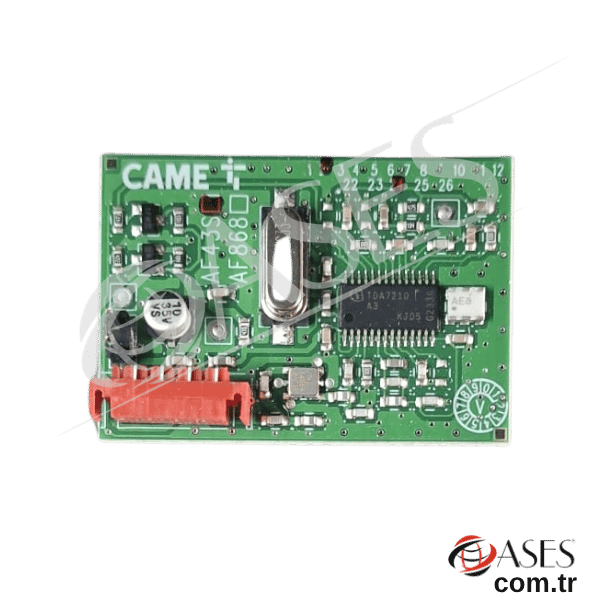

CAME AF43S Dahili Alıcı Kartı – 433.92 MHz RF Radyo Frekans Modülü
CAME AF43S Dahili Alıcı Kartı, uyumlu CAME otomatik kapı, garaj kapısı ve bariyer kontrol kartlarında uzaktan kumanda sinyallerinin alınmasını sağlayan 433.92 MHz radyo frekans modülüdür. 001AF43S üretici koduna sahip olan bu takılabilir alıcı kartı, uygun CAME kontrol kartlarının AF bağlantı yuvasına yerleştirilerek kullanılır. Desteklenen CAME TOP ve TAM serisi kumandalarla radyo haberleşmesi kurulmasına yardımcı olur. Kompakt yapısı sayesinde kontrol panosu içerisinde ayrı bir harici alıcı kutusuna ihtiyaç duyulmadan kumandalı kullanım altyapısı oluşturulabilir.
Marka / Model CAME AF43S
Radyo Frekansı 433.92 MHz
Ürün Tipi Dahili RF Alıcı
Bağlantı Yapısı Takılabilir AF Kartı
CAME AF43S Dahili Alıcı Kartı Nedir?
CAME AF43S, CAME otomasyon kontrol kartları için geliştirilmiş takılabilir bir radyo frekans alıcı modülüdür. Uyumlu uzaktan kumandalardan gönderilen 433.92 MHz sinyallerini alarak kontrol kartının radyo komutlarını işlemesine olanak tanır. Böylece uygun otomatik kapı ve bariyer sistemlerinde kumanda üzerinden açma, kapama veya kontrol kartının desteklediği diğer hareket komutları gerçekleştirilebilir.
001AF43S modeli, kontrol kartının uygun AF yuvasına takılarak çalışır. Bağımsız bir harici alıcı kutusu değildir; kullanılabilmesi için uyumlu bir CAME kontrol kartı gerekir. Üretici dokümanlarında TOP ve TAM serisi kumandalar için kart üzerindeki jumper ayarının ilgili kumanda ailesine göre seçilmesi gerektiği belirtilir. Kumanda hafızası ve komutların atanması ise kullanılan otomasyon kontrol kartının özelliklerine bağlıdır.
Teknik ve Fonksiyonel Bilgiler
| Marka |
CAME |
| Model |
AF43S |
| Üretici Kodu |
001AF43S |
| Ürün Tipi |
Dahili Radyo Frekans Alıcı Kartı |
| Çalışma Frekansı |
433.92 MHz |
| Besleme |
Uyumlu Kontrol Kartından 5V DC ±%10 |
| Bağlantı Tipi |
Takılabilir AF Kart Yuvası |
| Desteklenen Kumanda Aileleri |
Uyumlu CAME TOP / TAM |
| Mod Seçimi |
TOP / TAM Jumper Ayarı |
| Montaj Konumu |
Otomasyon Kontrol Kartı Üzerinde |
| Kumanda Tanımlama |
Kontrol Kartı Üzerinden |
| Harici Anten |
Kontrol Kartının Uygun Anten Bağlantısı Üzerinden |
| Kullanım Amacı |
Kablosuz Otomasyon Komutlarının Alınması |
Öne Çıkan Avantajlar
- 433.92 MHz radyo frekansında kumanda sinyali alma
- Uyumlu CAME kontrol kartlarına doğrudan takılabilen tasarım
- Ayrı harici alıcı kutusu gerektirmeyen dahili modül yapısı
- Desteklenen TOP ve TAM kumanda aileleriyle kullanım
- TOP / TAM jumper ayarıyla uygun çalışma modunun seçilmesi
- Otomatik kapı ve bariyerlerde uzaktan kumanda kontrolü
- Mevcut uyumlu sistemlerde alıcı kartı değişimi için uygun çözüm
- CAME 001AF43S orijinal model kodu
CAME AF43S RF Alıcı Kartı Ne İşe Yarar?
CAME AF43S radyo alıcı kartı, uyumlu CAME uzaktan kumandalarından gelen sinyalleri otomasyon kontrol kartına aktarır. Kullanıcı kumanda tuşuna bastığında gönderilen radyo sinyali AF43S tarafından alınır. Kontrol kartı, kayıtlı kumanda ve atanmış komut bilgilerine göre motorun çalıştırılmasını veya desteklenen başka bir fonksiyonun uygulanmasını sağlar.
Örneğin uyumlu bir yana kayar kapı sisteminde kumandadan açma komutu verilmesi veya bir bariyerin uzaktan kontrol edilmesi için kullanılabilir. Bununla birlikte AF43S tek başına motor çalıştıran bir kontrol kartı değildir. Motor sürme, emniyet girişleri, hareket süreleri ve otomasyon programları ana kontrol kartı tarafından yönetilir. AF43S yalnızca uygun radyo sinyallerinin alınması görevini üstlenir.
Kullanım Alanları
- Uyumlu CAME yana kayar kapı otomasyonları
- CAME dairesel kapı kontrol sistemleri
- Uyumlu otomatik garaj kapıları
- CAME kollu bariyer otomasyonları
- Villa ve müstakil konut girişleri
- Site ve apartman otopark sistemleri
- Mevcut AF43S alıcı kartının değiştirilmesi
- AF kart yuvası bulunan uyumlu CAME kontrol panoları
Ürün İçeriği ve Fonksiyonu
Ürün 1 Adet RF Alıcı Kartı
Marka CAME
Model AF43S
Ürün Kodu 001AF43S
Frekans 433.92 MHz
Bağlantı AF Kart Soketi
Kumanda Modu TOP / TAM
Temel Fonksiyon RF Sinyal Alımı
ÜRÜN İÇERİĞİ: 1 ADET CAME AF43S – 433.92 MHz DAHİLİ RADYO FREKANS ALICI KARTI
Ürün yalnızca CAME AF43S dahili alıcı kartıdır. Uzaktan kumanda, anten, anten kablosu, ana kontrol kartı, motor ve harici alıcı kutusu ayrıca belirtilmedikçe pakete dahil değildir. Kartın üzerinde bulunan TOP / TAM jumper düzeni üretici montaj talimatlarına göre kullanılmalıdır.
433.92 MHz Radyo Frekansı ile Kumanda Kontrolü
CAME AF43S, 433.92 MHz radyo frekansında çalışan uyumlu CAME kumandaların sinyallerini almak üzere tasarlanmıştır. Bu frekans, otomatik kapı ve bariyer sistemlerinde kullanılan yaygın radyo haberleşme bantlarından biridir. AF43S, uygun kontrol kartına takıldığında radyo kumanda komutlarının sistem tarafından değerlendirilmesine yardımcı olur.
Ancak 433.92 MHz frekansını kullanan her kumanda AF43S ile uyumlu değildir. Kumandanın kodlama yöntemi, ürün ailesi ve kontrol kartının tanımlama desteği de önemlidir. Bu nedenle farklı marka veya farklı kodlama teknolojisine sahip kumandalar yalnızca frekansları aynı olduğu için uyumlu kabul edilmemelidir.
CAME TOP ve TAM Kumanda Uyumluluğu
CAME AF43S alıcı modülü, üreticinin ilgili montaj dokümanlarında TOP ve TAM serisi radyo kumandalarla ilişkilendirilmiştir. Kart üzerinde bulunan jumper, kullanılan kumanda ailesine uygun çalışma modunun seçilmesini sağlar. Böylece kontrol kartının desteklediği kumanda tanımlama işlemleri gerçekleştirilebilir.
AF43S ile AF43SR ve AF43TW modelleri birbirinden farklıdır. CAME belgelerinde AF43SR, belirli Rolling Code kumanda uygulamaları; AF43TW ise TWIN KeyBlock teknolojisi için ayrı bir alıcı olarak gösterilir. Bu nedenle TOP, TAM, TWIN ve ATOMO serilerinin tamamı AF43S üzerinde aynı şekilde çalışır şeklinde değerlendirme yapılmamalıdır. Kullanılacak kumandanın tam modeli doğrulanmalıdır.
CAME AF43S Dahili Alıcı Kartı Montajı
CAME AF43S montajı, uyumlu otomasyon kontrol kartının AF radyo alıcı yuvasına modülün yerleştirilmesiyle gerçekleştirilir. İşleme başlamadan önce sistemin ana elektrik beslemesi kesilmeli ve varsa yedek akü bağlantısı ayrılmalıdır. Kontrol kartının AF soketi belirlenmeli, kullanılan kumanda ailesine göre jumper ayarı yapılmalı ve modül uygun yönde yerine takılmalıdır.
CAME montaj talimatlarında, radyo frekans kartının kontrol kartı tarafından açılış sırasında tanındığı belirtilmektedir. Bu nedenle modül enerji altında takılıp çıkarılmamalıdır. Montaj tamamlandıktan sonra sistem yeniden enerjilendirilmeli, kumanda tanımlama işlemi yapılmalı ve otomasyonun doğru çalıştığı kontrol edilmelidir.
CAME AF43S Kumanda Tanımlama ve Programlama
CAME AF43S takıldıktan sonra kumandaların sisteme tanıtılması, kullanılan otomasyon kontrol kartının programlama prosedürüne göre gerçekleştirilir. Bazı CAME kontrol kartlarında PROG veya ilgili radyo öğrenme tuşu üzerinden kumanda kaydı yapılır. Kontrol kartının gösterge LED'i ve programlama menüsü, işlemin başarılı olup olmadığını belirtmek için kullanılabilir.
Kumanda hafızası, kayıt kapasitesi, tuşlara atanabilen komutlar ve kayıt silme işlemleri AF43S modülünden ziyade ana kontrol kartının özelliklerine bağlı olabilir. Bu nedenle farklı CAME motor modellerinde kumanda tanımlama adımları değişebilir. Yanlış programlama veya mevcut kayıtların silinmesini önlemek için kontrol kartının modeline ait kullanım kılavuzu esas alınmalıdır.
AF43S, AF43SR ve AF868 Alıcı Kartları Arasındaki Fark
CAME AF43S (001AF43S), 433.92 MHz frekansında çalışan ve uyumlu TOP / TAM kumanda uygulamaları için kullanılan takılabilir radyo alıcı kartıdır. AF43SR, yine 433.92 MHz frekansında bulunan ancak belirli Rolling Code kumanda sistemlerine yönelik farklı bir modeldir. AF868 ise 868.35 MHz frekans sınıfında çalışan ayrı bir alıcı kartıdır.
Bu modeller aynı ürün olarak değerlendirilmemelidir. Alıcı kartı değiştirirken yalnızca fiziksel soket benzerliğine bakılması yeterli değildir. Kumandanın frekansı, kodlama teknolojisi, kontrol kartının AF soketi ve üretici uyumluluk bilgileri birlikte kontrol edilmelidir. Mevcut alıcı kartının üzerindeki model kodunun doğrulanması, yanlış ürün seçimini önlemeye yardımcı olur.
CAME AF43S + 001AF43S + 433.92 MHz + TOP / TAM + AF KART SOKETİ
CAME AF43S, uygun AF alıcı kartı yuvasına sahip CAME otomasyon kontrol kartlarında kullanılmak üzere geliştirilmiştir. Üretici dokümanlarında desteklenen TOP ve TAM kumanda aileleri için jumper ayarı gösterilmektedir. Satın almadan önce kontrol kartının model kodu, AF yuvası desteği, kumandanın tam modeli ve kodlama teknolojisi doğrulanmalıdır. AF43SR, AF43TW ve AF868 modelleri AF43S ile aynı ürün değildir. Tüm 433.92 MHz kumandalarla veya bütün CAME kontrol kartlarıyla otomatik uyumluluk varsayılmamalıdır.
ASES BİLGİ NOTU
CAME AF43S Dahili Alıcı Kartı – 001AF43S, 433.92 MHz frekansında çalışan takılabilir radyo alıcı modülüdür. Kartın takılması veya çıkarılması öncesinde ana enerji beslemesi kesilmeli, varsa yedek aküler ayrılmalıdır. Kumanda ailesine göre TOP / TAM jumper ayarı kontrol edilmeli ve modül kontrol kartının uygun AF yuvasına yerleştirilmelidir. Kumanda tanımlama işlemi ana kontrol kartının programlama talimatlarına göre yapılır. AF43S tek başına bağımsız alıcı veya motor kontrol kartı olarak kullanılamaz. Ürün seçimi sırasında mevcut kontrol kartı ve kumanda modellerinin uyumluluğu doğrulanmalıdır.
Sık Sorulan Sorular
CAME AF43S alıcı kartı kaç MHz frekansında çalışır?
CAME AF43S, 433.92 MHz radyo frekansında çalışır. Uyumlu CAME kumandalardan gelen sinyallerin otomasyon kontrol kartı tarafından alınmasını sağlar.
CAME AF43S hangi kumandalarla uyumludur?
CAME üretici belgelerinde AF43S için TOP ve TAM serisi kumanda desteği belirtilmektedir. Kart üzerindeki jumper kullanılan kumanda ailesine göre ayarlanmalıdır. Kumandanın tam modeli ve kontrol kartı uyumluluğu ayrıca doğrulanmalıdır.
CAME AF43S alıcı kartı nasıl takılır?
Önce otomasyonun ana enerji beslemesi kesilir ve varsa yedek aküler ayrılır. Kart üzerindeki jumper uygun konuma getirilir ve AF43S, kontrol kartının desteklenen AF yuvasına takılır. Sistem yeniden çalıştırıldıktan sonra kumanda tanımlama işlemi yapılır.
CAME AF43S ile AF43SR aynı ürün müdür?
Hayır. Her iki model de 433.92 MHz frekans sınıfında olsa da kumanda kodlama desteği bakımından farklıdır. AF43S, uygun TOP / TAM uygulamalarında; AF43SR ise belirli Rolling Code uygulamalarında kullanılır. Seçim yapılırken kumanda modeli kontrol edilmelidir.
CAME AF43S kartı her CAME motoruna uyumlu mudur?
Hayır. AF43S'nin kullanılabilmesi için otomasyon kontrol kartında uygun AF radyo alıcı yuvası bulunması ve ilgili kartın AF43S modelini desteklemesi gerekir. Satın almadan önce kontrol kartının model numarası ve üretici bağlantı dokümanı incelenmelidir.
