BFT EMNİYET FOTOSELİ

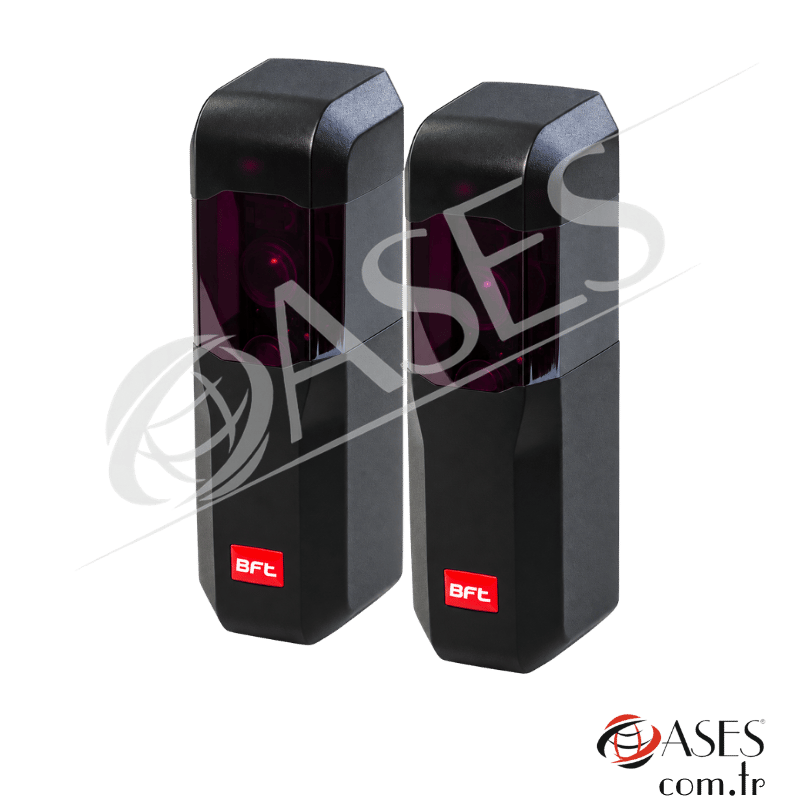

BFT COMPACTA A20-180 Otomatik Kapı ve Bariyer Emniyet Fotoseli 2601411 – P111782
BFT COMPACTA A20-180, otomatik kapı ve bariyer sistemlerinde geçiş alanındaki engellerin algılanmasına yardımcı olmak amacıyla geliştirilmiş orijinal BFT kablolu emniyet fotoselidir. 20 metreye kadar çalışma menzili ve toplam 180° yatay ayarlanabilir optik yapısı sayesinde farklı montaj koşullarına uyum sağlar.
BFT Ürün Kodu 2601411
BFT Referansı P111782
Menzil 20 Metre
Yatay Ayar 180°
Otomatik Kapı ve Bariyerler İçin Ayarlanabilir Emniyet Fotoseli
BFT COMPACTA A20-180 2601411 / P111782, karşılıklı çalışan verici ve alıcı üniteden oluşan bir güvenlik fotoseli setidir. TX ve RX arasında oluşturulan kızılötesi ışın hattı geçiş bölgesinin kontrol edilmesine yardımcı olur.
Işın hattının araç, kişi veya başka bir engel tarafından kesilmesi durumunda fotosel kontrol kartına güvenlik sinyali ileterek otomasyonun programlanan güvenlik mantığına göre tepki vermesini sağlar.
Teknik ve Fonksiyonel Bilgiler
| Marka |
BFT |
| Model |
COMPACTA A20-180 |
| BFT Ürün Kodu |
2601411 |
| BFT Referansı |
P111782 |
| Ürün Tipi |
Kablolu Emniyet Fotoseli |
| Sistem |
TX Verici + RX Alıcı |
| Nominal Menzil |
20 Metre |
| AC Besleme |
12–33 Vac / 50–60 Hz |
| DC Besleme |
15–35 Vdc |
| Yatay Ayar |
180° Toplam |
| Yatay Hareket |
Sağa 90° / Sola 90° |
| Koruma Sınıfı |
IP44 |
| Çalışma Sıcaklığı |
-20°C / +55°C |
| Röle Kontağı |
1A / 30V |
| Ana Fonksiyon |
Engel Algılama / Emniyet |
| Ürün Niteliği |
Orijinal BFT |
Öne Çıkan Avantajlar
- Orijinal BFT emniyet aksesuarıdır
- 2601411 ürün koduyla tanımlanır
- P111782 üretici referansına sahiptir
- 20 metreye kadar nominal çalışma menzili sunar
- Toplam 180° yatay optik ayar yapılabilir
- Sağa ve sola 90° yönlendirilebilir
- Geniş AC ve DC besleme aralığına sahiptir
- TX verici ve RX alıcı olarak çift çalışır
- Kompakt gövdesi farklı montaj noktalarına uyum sağlar
- Otomasyon sistemlerinde geçiş güvenliğini destekler
BFT COMPACTA A20-180 2601411 Ne İşe Yarar?
COMPACTA A20-180 fotoselin temel görevi otomatik kapı veya bariyerin hareket alanında bir engel bulunup bulunmadığının algılanmasına yardımcı olmaktır.
Verici ve alıcı arasında oluşturulan kızılötesi ışın hattı kesildiğinde fotoselin röle çıkışı durum değiştirir. Kontrol kartı bu sinyali kendi programlanan güvenlik mantığına göre değerlendirerek kapının veya bariyerin hareketini yönetir.
Kullanım Alanları
- Otomatik yana kayar kapılar
- Kanatlı kapı otomasyonları
- Otomatik bariyer sistemleri
- Garaj kapısı otomasyonları
- Site ve apartman araç girişleri
- Otopark giriş ve çıkışları
- Fabrika ve tesis girişleri
- Kontrollü araç geçiş sistemleri
- Uyumlu otomasyon güvenlik uygulamaları

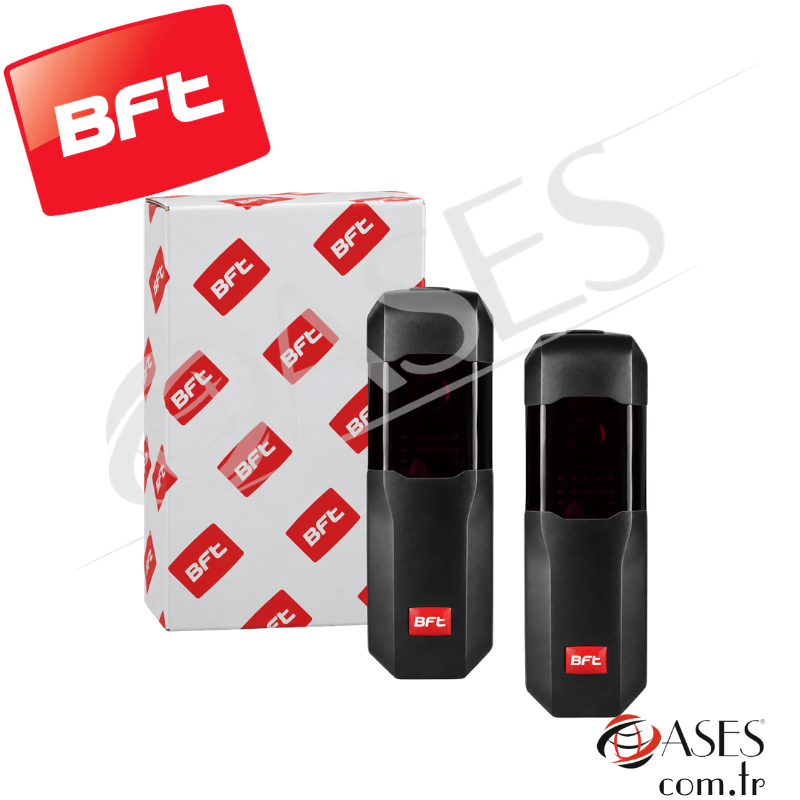

Paket İçeriği ve Fonksiyonu
Fotosel Seti COMPACTA A20-180
BFT Kodu 2601411
Üretici Referansı P111782
Verici 1 Adet TX
Alıcı 1 Adet RX
Menzil 20 Metre
Optik Ayar 180° Yatay
Bağlantı Kablolu
COMPACTA A20-180 + TX/RX FOTOSEL ÇİFTİ + 20 METRE MENZİL + 180° YATAY AYAR
Fotosel bağlantısı yapılacak kontrol kartının güvenlik giriş yapısı ve bağlantı şeması montaj öncesinde kontrol edilmelidir.
180° Ayarlanabilir Fotosel Yapısı Neden Önemlidir?
Standart sabit optikli fotosellerde verici ve alıcının birbirine doğru şekilde bakabilmesi için montaj yüzeylerinin uygun konumda olması gerekir.
COMPACTA A20-180'in optik bölümü yatay olarak sağa 90° ve sola 90° olmak üzere toplam 180° ayarlanabilir. Bu özellik fotosellerin doğrudan karşı karşıya monte edilemediği uygulamalarda hizalama işlemini kolaylaştırır.
20 Metre Nominal Menzil
BFT COMPACTA A20-180, uygun montaj koşullarında 20 metreye kadar nominal çalışma menziline sahiptir.
Fotosel menzili; yoğun yağmur, sis, kirlenmiş optik yüzey, yanlış hizalama ve montaj koşulları gibi çevresel etkenlerden etkilenebilir. Düzenli bakım sırasında optik yüzeylerin temizliği ve hizalama kontrolü yapılmalıdır.
Geniş Besleme Aralığı
COMPACTA A20-180 fotosel, 12–33 Vac 50/60 Hz veya 15–35 Vdc besleme aralığında çalışabilecek şekilde tasarlanmıştır.
Bu geniş besleme aralığı farklı otomasyon kontrol kartlarında kullanım esnekliği sağlar. Bununla birlikte bağlantı yapılmadan önce kontrol kartının aksesuar besleme çıkışı mutlaka kontrol edilmelidir.
COMPACTA A20-180 Nasıl Güvenlik Sağlar?
Fotosel, kapı veya bariyer geçiş alanında optik bir güvenlik hattı oluşturur. Bu hat kesildiğinde kontrol kartına bir durum değişikliği iletilir.
Sistemin engel algılandığında durması, yeniden açılması veya kapanmayı engellemesi gibi davranışlar fotoselin tek başına verdiği bir karar değildir; bağlı olduğu otomasyon kontrol kartının programlanmış güvenlik fonksiyonuna bağlıdır.
COMPACTA A20-180'in Akım Tüketimi
Üretici teknik bilgilerinde TX verici ünitenin 20 mA, RX alıcı ünitenin ise bekleme durumunda yaklaşık 12 mA ve maksimum 30 mA akım tükettiği belirtilmektedir.
Röle kontak kapasitesi ise 1A / 30V olarak verilmektedir.
IP44 Koruma Sınıfı
COMPACTA A20-180 fotosel gövdesi IP44 koruma sınıfına sahiptir. Bu yapı otomatik kapı ve bariyer sistemlerinde kullanılan harici tip fotosel uygulamalarına uygunluk sağlar.
Dış ortam montajında kablo girişlerinin ve gövde kapaklarının üretici montaj talimatlarına uygun kapatılması önemlidir.
Fotosel Arızasında Hangi Belirtiler Görülebilir?
Fotosellerin hizasının bozulması, optik yüzeylerin kirlenmesi, kablo bağlantısının kesilmesi veya ünitenin arızalanması durumunda otomasyon kontrol kartı güvenlik girişini aktif veya hatalı durumda algılayabilir.
Bunun sonucunda sistem konfigürasyonuna bağlı olarak kapı kapanmayabilir, kapanma sırasında yeniden açılabilir veya güvenlik hatası oluşabilir.
Bu Ürün Hareket Radarı Değildir
COMPACTA A20-180 bir emniyet fotoselidir. Otomatik kapının yaklaşan kişiyi algılayarak açılmasını sağlayan hareket radarıyla aynı işlevi görmez.
COMPACTA'nın temel görevi TX ve RX arasındaki güvenlik ışın hattını kontrol ederek geçiş alanındaki engellerin algılanmasına yardımcı olmaktır.
Montaj Öncesinde Neler Kontrol Edilmelidir?
Kontrol kartının fotosel besleme çıkışı, güvenlik giriş terminalleri ve kullanılacak bağlantı mantığı kontrol edilmelidir. TX ve RX üniteleri karşılıklı konumlandırılarak optik ışın doğru şekilde hizalanmalıdır.
Fotosel montajından sonra ışın kesme testi yapılarak otomasyon sisteminin engel algılandığında beklenen güvenlik tepkisini verdiği doğrulanmalıdır.
2601411 + P111782 + COMPACTA A20-180 UYUMLULUĞUNU KONTROL EDİN
BFT COMPACTA A20-180 geniş AC/DC besleme aralığına sahip kablolu emniyet fotoselidir. Sipariş ve montaj öncesinde otomasyon kontrol kartının fotosel beslemesi, güvenlik girişi ve bağlantı şeması kontrol edilmelidir.
ASES BİLGİ NOTU
2601411 = P111782 = BFT COMPACTA A20-180. Ürün TX verici ve RX alıcıdan oluşan ayarlanabilir fotosel çiftidir. 20 metre nominal menzile ve toplam 180° yatay optik ayar özelliğine sahiptir.
Sık Sorulan Sorular
BFT COMPACTA A20-180 ürün kodu nedir?
Ürünün BFT kodu 2601411, üretici referansı P111782'dir.
COMPACTA A20-180 kaç metre menzile sahiptir?
Üretici teknik bilgilerine göre nominal çalışma menzili 20 metreye kadardır.
Fotoselin açısı ayarlanabilir mi?
Evet. Optik başlık sağa 90° ve sola 90° olmak üzere toplam 180° yatay olarak ayarlanabilir.
Paket içerisinde verici ve alıcı birlikte mi gelir?
Evet. COMPACTA A20-180 bir fotosel çifti olarak tanımlanır ve TX verici ile RX alıcı üniteden oluşur.
COMPACTA A20-180 hareket radarı mıdır?
Hayır. COMPACTA A20-180 bir emniyet fotoselidir. Temel görevi geçiş alanındaki optik güvenlik hattının kesilmesini algılayarak kontrol kartına güvenlik sinyali sağlamaktır.
