IŞIK IEF 202© EMNİYET FOTOSELİ
IEF 202© Otomatik Fotoselli Kapı Emniyet Fotoseli Gözü – Engel Algılama Güvenlik Sensörü
IEF 202©, fotoselli otomatik kapılarda kapanma ve geçiş alanındaki kişi veya nesnelerin algılanmasına yardımcı olan IR kızılötesi emniyet fotoseli sistemidir. RX alıcı ve TX verici gözlerden oluşan takım yapı sayesinde kapının güvenlik fonksiyonlarını destekler.
Model IEF 202©
Algılama Mesafesi 0 – 5 Metre
Besleme 12 – 24V DC
Set Yapısı RX + TX
Otomatik Kapılarda Geçiş ve Kapanma Güvenliği
IEF 202© Otomatik Kapı Emniyet Fotoseli, karşılıklı çalışan RX alıcı ve TX verici gözler arasında oluşturulan kızılötesi algılama hattı üzerinden otomatik kapının geçiş alanını kontrol eder.
Kapı kapanırken kişi veya nesne algılama hattını kestiğinde fotosel sistemi kontrol ünitesine güvenlik sinyali gönderir. Kapının vereceği durma veya yeniden açılma tepkisi bağlı kontrol ünitesinin bağlantı ve programlama yapısına göre gerçekleştirilir.
Teknik Özellikler
| Marka |
IŞIK |
| Model |
IEF 202© |
| Ürün Tipi |
Otomatik Kapı Emniyet Fotoseli |
| Algılama Teknolojisi |
IR / Kızılötesi |
| Algılama Mesafesi |
0 – 5 Metre |
| Besleme Gerilimi |
12 – 24V DC |
| Çıkış Tipi |
Röle – NO/NC Kuru Kontak |
| Sensör Yapısı |
RX Alıcı + TX Verici |
| Kablo Uzunluğu |
2 Metre |
| Çalışma Sıcaklığı |
-20°C / +50°C |
| Koruma Sınıfı |
IP44 |
| Kullanım Alanı |
Fotoselli Otomatik Cam Kapı |
| Üretim Menşei |
Türkiye – Yerli Üretim |
| Garanti |
2 Yıl |
Öne Çıkan Özellikler
- RX alıcı ve TX verici gözlerden oluşan takım yapı
- IR kızılötesi engel algılama teknolojisi
- 0–5 metre algılama mesafesi
- 12–24V DC çalışma gerilimi
- NO/NC kuru kontak röle çıkışı
- 2 metre bağlantı kablosu
- IP44 koruma sınıfı
- Fotoselli kapı işlemcilerine bağlantı imkanı
- Kapı kapanma alanında güvenlik desteği
- Türkiye'de üretilen otomatik kapı emniyet sensörü
IEF 202© Emniyet Fotoseli Ne İşe Yarar?
Fotoselli otomatik kapılarda kapı kanatları kapanırken geçiş alanında insan veya başka bir nesne bulunabilir. IEF 202©, bu alanın kızılötesi fotosel hattıyla kontrol edilmesine yardımcı olur.
TX verici göz tarafından oluşturulan ışın RX alıcı göz tarafından izlenir. Işın hattı kişi veya nesne tarafından kesildiğinde sistem bunu algılar ve kontrol ünitesine emniyet sinyali iletilmesine imkan verir.
Kullanım Alanları
- Fotoselli otomatik kayar kapılar
- Otomatik cam kapılar
- Mağaza giriş ve çıkış kapıları
- Ofis ve plaza girişleri
- Hastane ve klinik geçiş alanları
- Otel giriş kapıları
- Ticari alan otomatik kapıları
- Bina giriş ve çıkış noktaları
- Yoğun yaya trafiğine sahip otomatik geçişler

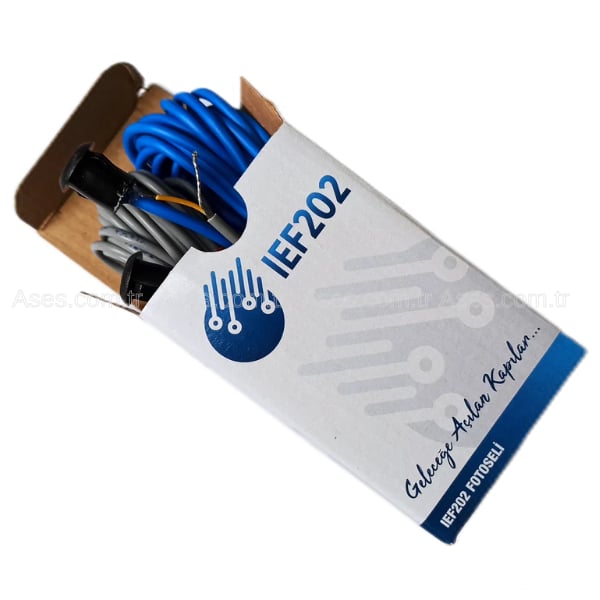

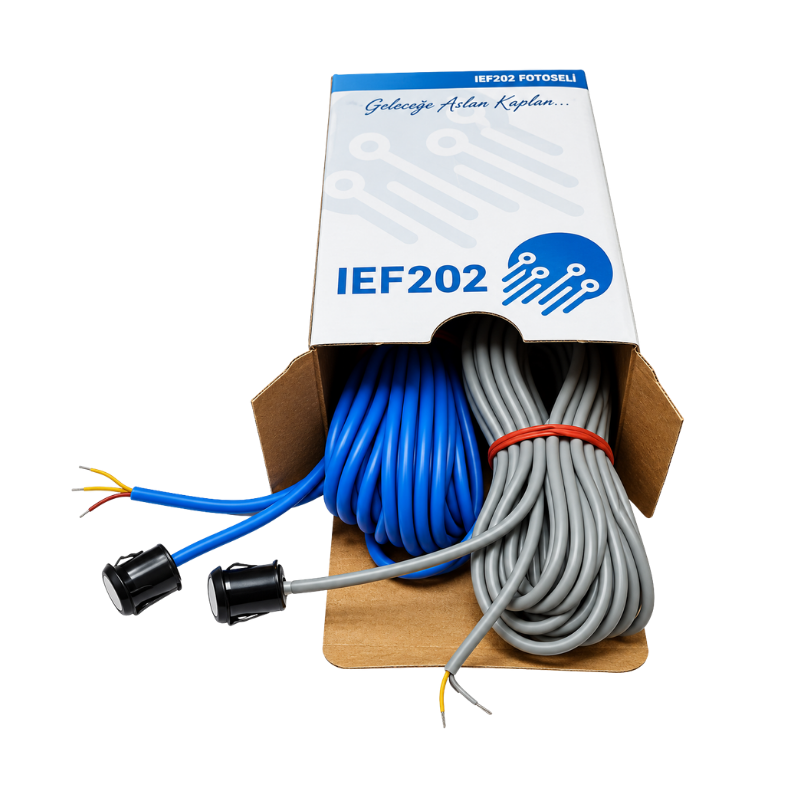

Paket İçeriği ve Ürün Bilgisi
Alıcı Göz 1 Adet IEF 202 RX
Verici Göz 1 Adet IEF 202 TX
Algılama IR Kızılötesi
Mesafe 0 – 5 Metre
Besleme 12 – 24V DC
Çıkış NO / NC Kuru Kontak
Kablo 2 Metre
Koruma IP44
1 RX + 1 TX + IR ALGILAMA + 0–5 METRE + 12–24V DC

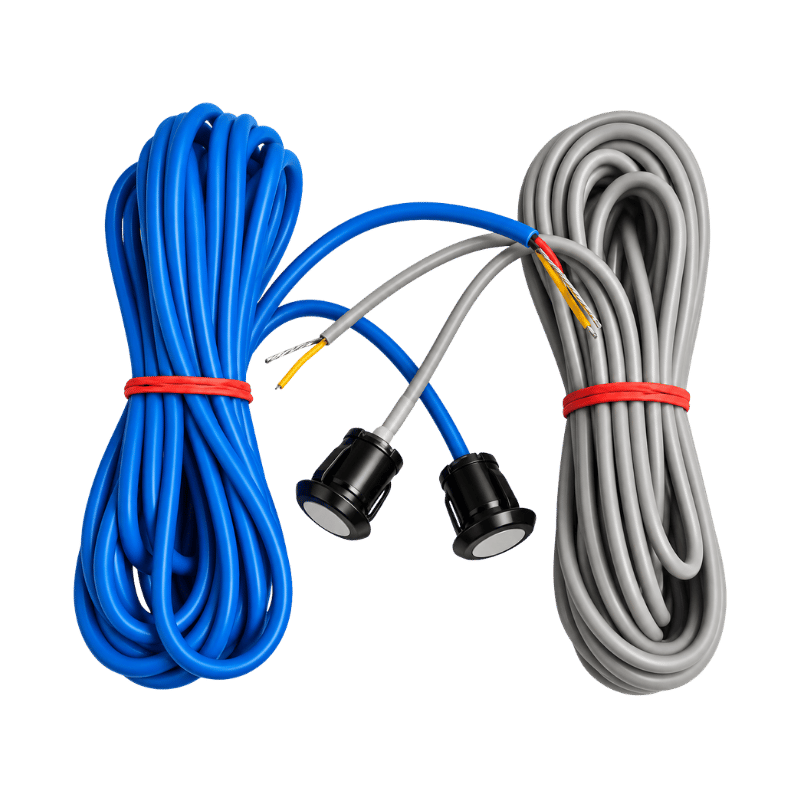

Ürün RX alıcı ve TX verici fotosel gözlerinden oluşan takım yapıda sunulur. Otomatik kapı işlemcisi, motor, radar ve diğer otomasyon ekipmanları ürünün parçası değildir.
IEF 202© Neden Önemlidir?
Otomatik kapının yalnızca açılma komutunu alması güvenlik açısından yeterli değildir. Kapı kapanırken geçiş alanında bulunan kişi ve nesnelerin de algılanması gerekir.
IEF 202©, geçiş alanında oluşturduğu kızılötesi algılama hattıyla kapının güvenlik sistemini destekler. Özellikle yoğun yaya trafiğinin bulunduğu otomatik kapılarda kapanma alanının kontrol edilmesine yardımcı olur.
Arıza veya Hizalama Sorununda Hangi Belirtiler Görülebilir?
RX ve TX gözlerin doğru hizalanmaması, bağlantı problemi veya fotosel arızası durumunda kapı kontrol ünitesi sürekli engel algılanmış gibi davranabilir veya gerçek bir engelin algılanması gerçekleşmeyebilir.
Kapının kapanmaması, sürekli yeniden açılması veya engel bulunduğunda güvenlik tepkisinin oluşmaması durumunda RX/TX hizalaması, 12–24V DC besleme, kablolama ve NO/NC kontak bağlantısı kontrol edilmelidir.
IEF 202© ile Otomatik Kapı Radarı Arasındaki Fark
IEF 202© emniyet fotoseli ile otomatik kapı radarı aynı görevi yapmaz. Radar yaklaşan veya hareket eden kullanıcıyı algılayarak kapının normal açılma aktivasyonunu oluşturmak için kullanılır.
IEF 202© ise RX ve TX gözler arasındaki güvenlik hattını kontrol ederek kapının kapanma alanındaki engellerin algılanmasına yardımcı olur. Uygun otomatik kapı sisteminde radar ve emniyet fotoseli farklı görevlerle birlikte çalışır.
IEF 202© ile Fotosel Ara Kutusu Aynı Ürün Değildir
IEF 202©, engeli fiziksel olarak algılayan RX ve TX fotosel göz takımını oluşturur. Fotosel ara kutusu ise fotosel sisteminden gelen sinyalin işlenmesi ve kontrol kartına uygun şekilde aktarılması için kullanılan ayrı bir elektronik ekipmandır.
Kullanılan otomatik kapı işlemcisinin bağlantı yapısına göre gerekli ekipman ve bağlantı yöntemi montaj öncesinde kontrol edilmelidir.
Bu Ürün Normal Kapı Açma Sensörü Değildir
IEF 202© bir emniyet ve engel algılama sensörüdür. Kapıya yaklaşan kullanıcıyı geniş bir alanda algılayarak normal açılma komutu vermek amacıyla kullanılan hareket radarı değildir.
Normal kullanıcı algılama için radar veya uygun aktivasyon sensörü; kapanma ve geçiş güvenliğini desteklemek için ise IEF 202© gibi emniyet fotoseli kullanılmalıdır.
Montaj ve Servis Kontrolü
RX alıcı ve TX verici gözler, kapının geçiş alanını doğru şekilde kontrol edecek konumda karşılıklı yerleştirilmeli ve optik hattın doğru hizalandığı doğrulanmalıdır.
Montaj öncesinde otomatik kapı işlemcisinin fotosel/emniyet giriş yapısı, 12–24V DC besleme ve NO/NC kontak bağlantısı kontrol edilmelidir. Kurulum tamamlandıktan sonra ışın hattı farklı noktalardan kesilerek kapının güvenlik tepkisi mutlaka test edilmelidir.
12–24V DC + NO/NC + FOTOSEL GİRİŞİ + RX/TX HİZALAMASINI KONTROL EDİN
IEF 202© fotoselli otomatik kapı sistemlerinde kullanılan emniyet fotoseli göz takımıdır. Montaj öncesinde mevcut işlemcinin fotosel bağlantısı, besleme gerilimi, NO/NC kontak yapısı ve RX/TX gözlerin montaj konumu kontrol edilmelidir.
ASES BİLGİ NOTU
IEF 202© = IŞIK otomatik kapı emniyet fotoseli + RX alıcı + TX verici + IR kızılötesi + 0–5 metre + 12–24V DC + NO/NC kuru kontak + IP44 + 2 metre kablo. Ürün otomatik fotoselli kapılarda kapanma ve geçiş güvenliğini destekleyen engel algılama sensörüdür.
Sık Sorulan Sorular
IEF 202© kaç metre algılama mesafesine sahiptir?
IEF 202© için belirtilen algılama mesafesi 0–5 metredir.
IEF 202© kaç volt ile çalışır?
Ürünün çalışma gerilimi 12–24V DC'dir.
Ürün alıcı ve verici olarak takım mı?
Evet. IEF 202©, 1 adet RX alıcı ve 1 adet TX verici fotosel gözünden oluşan takım yapıdadır.
NO/NC kuru kontak çıkışı var mı?
Evet. Teknik bilgilerde çıkış tipi röle, NO/NC kuru kontak olarak belirtilmektedir.
IEF 202© radar yerine kullanılabilir mi?
Hayır. IEF 202© temel olarak otomatik kapının güvenlik ve engel algılama fonksiyonunu destekleyen emniyet fotoselidir. Normal kullanıcı algılama ve açılma aktivasyonu için uygun radar veya aktivasyon sensörü kullanılmalıdır.
