ASES OTOMATİK KAPI KUMANDA ALICI AKSESUARI

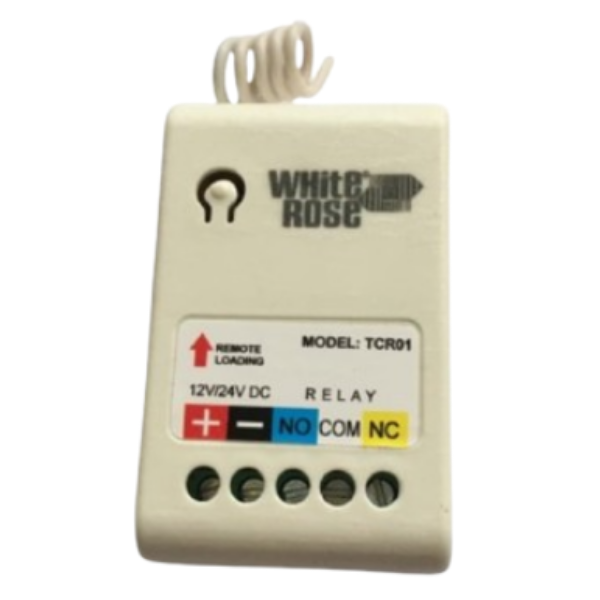

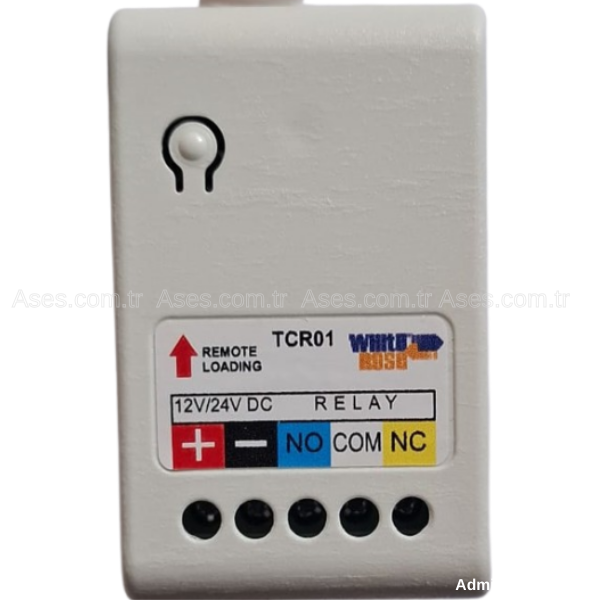

White Rose TCR01 433.9 MHz Tek Kanallı Harici Kumanda Alıcı Modülü – Otomatik Kapı Alıcısı
White Rose TCR01, 433.9 MHz frekansında çalışan, 12/24V AC/DC besleme destekli, tek kanallı harici kumanda alıcı modülüdür. Uyumlu White Rose S4 uzaktan kumandalardan aldığı radyo sinyallerini röle kontak çıkışına dönüştürerek otomatik kapı, bariyer ve diğer uygun otomasyon sistemlerinin uzaktan kontrol edilmesini sağlar.
Ürün Tipi Harici Kumanda Alıcısı
Fonksiyon Tek Kontak Kontrolü
Kullanım Kapı / Bariyer / Otomasyon
Marka / Model White Rose TCR01
White Rose TCR01 – 433.9 MHz Tek Kontak Harici Kumanda Alıcı Modülü
White Rose TCR01 Harici Kumanda Alıcısı, otomatik kapı ve bariyer sistemlerine uzaktan kumanda ile kontrol özelliği kazandırmak amacıyla kullanılan radyo frekanslı alıcı modülüdür.
12/24V AC/DC besleme desteği sayesinde uygun otomasyon kontrol panolarına entegre edilebilir. Tek kanallı röle çıkışı, kontrol kartının uygun START veya tetikleme girişine komut gönderilmesine yardımcı olur.
Dahili kumanda alıcısı bulunmayan, mevcut alıcısı arızalanan veya ayrı bir uzaktan kontrol sistemi eklenmek istenen uygulamalarda kullanılabilir.
White Rose S4 kumandalarla uyumlu olarak sunulan TCR01, kumanda tanıtma butonu ve yüksek hafıza kapasitesiyle yeni kurulum ve servis işlemlerinde pratik bir çözüm sağlar.
Teknik ve Fonksiyonel Bilgiler
| Marka |
White Rose |
| Model |
TCR01 |
| ASES Ürün Kodu |
ASE.ALC.TCR01 |
| Ürün Tipi |
Harici RF Kumanda Alıcısı |
| Çalışma Frekansı |
433.9 MHz / 433.92 MHz |
| Besleme Gerilimi |
12/24V AC/DC |
| Kanal Sayısı |
1 Kanal |
| Kontak Tipi |
Röle Çıkışı |
| Bağlantı |
COM / NO |
| Hafıza Kapasitesi |
900 Kumandaya Kadar |
| Kumanda Uyumluluğu |
White Rose S4 |
| Kumanda Tanıtma |
Öğrenme Butonu |
| Kullanım |
Kapı / Bariyer / Otomasyon |
| Montaj Yapısı |
Harici Alıcı Modülü |
| Set Durumu |
Tek Ürün |
Öne Çıkan Avantajlar
- White Rose TCR01 tek kanallı harici alıcıdır.
- 433.9 MHz radyo frekansında çalışır.
- 12/24V AC/DC besleme desteği sunar.
- Tek kontak röle çıkışına sahiptir.
- COM / NO bağlantısıyla uygun kontrol kartlarına entegre edilir.
- White Rose S4 kumandalarla uyumludur.
- 900 kumandaya kadar hafıza kapasitesi sunar.
- Alıcı üzerindeki butonla kumanda tanıtma imkânı sağlar.
- Dahili alıcısı bulunmayan sistemlerde kullanılabilir.
- Servis, bakım ve yeni otomasyon kurulumlarına uygundur.
White Rose TCR01 Harici Alıcı Ne İşe Yarar?
White Rose TCR01, uyumlu uzaktan kumandadan gönderilen radyo sinyalini algılayarak röle çıkışı üzerinden otomasyon kontrol kartına komut iletir.
Kontrol kartının uygun tetikleme girişine bağlandığında kapının açılması, kapanması veya programlanmış çalışma komutunun uygulanması sağlanabilir.
TCR01 doğrudan motor sürme ünitesi değildir. Motorun güç bağlantısını yönetmek yerine uygun kontrol kartına kontak komutu gönderir.
Kullanım Alanları
- Otomatik yana kayar kapı motorları
- Dairesel bahçe kapısı motorları
- Otomatik garaj kapısı sistemleri
- Kollu bariyer otomasyonları
- Uygun kepenk kontrol üniteleri
- Endüstriyel kapı otomasyonları
- Site ve apartman araç girişleri
- Harici alıcı gerektiren kontrol kartları
- Tek kontakla çalışan otomasyon girişleri
Paket İçeriği ve Fonksiyonu
Ana Ürün White Rose TCR01 Alıcı
Miktar 1 Adet
Alıcı Tipi Harici RF Alıcı
Frekans 433.9 MHz
Besleme 12/24V AC/DC
Çıkış Tek Kontak Röle
Hafıza 900 Kumandaya Kadar
Uyumlu Kumanda White Rose S4
PAKET: 1 ADET WHITE ROSE TCR01 TEK KANALLI HARİCİ KUMANDA ALICISI
Bu ürün yalnızca 1 adet White Rose TCR01 harici alıcı modülünü içerir. White Rose S4 uzaktan kumanda, bağlantı kabloları, kontrol kartı ve kapı motoru dahil değildir. Kumandalı alıcı seti ayrı bir ürün seçeneğidir.
Harici Kumanda Alıcısı Neden Kullanılır?
Bazı otomatik kapı motorlarında dahili radyo alıcısı bulunmayabilir veya mevcut alıcı arızalanabilir.
TCR01, uygun kontrol kartlarına harici olarak bağlanarak uzaktan kumanda özelliği kazandırılmasına yardımcı olur.
433.9 MHz Radyo Haberleşmesi
White Rose TCR01, 433.9 MHz olarak belirtilen radyo frekansında çalışır.
Teknik kaynaklarda bu frekans 433.92 MHz olarak da ifade edilir. Kumanda ve alıcı uyumluluğunda yalnızca frekans değil, kodlama sistemi de önemlidir.
12/24V AC/DC Besleme Desteği
TCR01, 12/24V AC/DC besleme seçeneği sayesinde farklı otomasyon kontrol panolarında kullanılabilir.
Bağlantı yapılmadan önce kontrol kartının yardımcı besleme çıkışı ve alıcının terminal düzeni doğrulanmalıdır.
Tek Kanallı Röle Çıkışı
TCR01, tek kanallı röle çıkışı sayesinde uyumlu kontrol kartlarına bir kontak komutu iletir.
Bu çıkış, kontrol kartının START veya uygun tetikleme girişine bağlanabilir. Kontak davranışı sistemin bağlantı ve programlama özelliklerine bağlıdır.
COM ve NO Kontak Bağlantısı
COM ortak kontak, NO ise normalde açık kontak bağlantısını ifade eder.
Uygun kontrol kartlarında bu terminaller kullanılarak tetikleme komutu oluşturulabilir. Bağlantı öncesinde terminal şeması kontrol edilmelidir.
White Rose S4 Kumanda Uyumluluğu
White Rose TCR01, S4 uzaktan kumanda modeliyle uyumlu olarak sunulmaktadır.
Farklı White Rose kumandaları veya başka marka kumandalar için uyumluluk ayrıca doğrulanmalıdır.
900 Kumanda Hafızası
TCR01, 900 kumandaya kadar hafıza kapasitesiyle çok kullanıcılı otomasyon uygulamalarında değerlendirilebilir.
Site, apartman ve ticari tesislerde kullanıcı kumandalarının yönetilmesi açısından avantaj sağlar.
Kumanda Tanıtma ve Öğrenme Butonu
Uyumlu kumandalar, alıcı üzerindeki öğrenme butonu kullanılarak hafızaya tanımlanabilir.
Tanımlama işlemi sırasında üretici kullanım kılavuzundaki işlem sırası izlenmelidir. Hafıza silme işlemleri mevcut kumanda kayıtlarını etkileyebileceğinden dikkatli yapılmalıdır.
Mevcut Alıcının Değiştirilmesi
Arızalanan veya uzaktan kumanda sinyalini algılamayan harici alıcıların yerine uygun TCR01 modülü kullanılabilir.
Değişim öncesinde besleme gerilimi, röle kontak yapısı ve kumanda uyumluluğu kontrol edilmelidir.
Sipariş Öncesi Kontrol Edilmesi Gerekenler
Sipariş öncesinde kontrol kartının 12/24V AC/DC besleme imkânı, START girişi ve kuru kontak bağlantı yapısı doğrulanmalıdır.
Kullanılacak kumandanın White Rose TCR01 ile uyumlu olması gerekir. Ürün tekli alıcı modülüdür; kumanda ayrıca temin edilmelidir.
WHITE ROSE TCR01 – ALICI VE KUMANDA UYUMLULUĞU
White Rose TCR01, 433.9 MHz frekansında çalışan, 12/24V AC/DC besleme destekli, tek kanallı harici alıcıdır. White Rose S4 kumandalarla uyumludur. COM / NO röle çıkışı üzerinden uygun otomasyon kontrol kartlarına bağlanabilir. Her marka motorla veya her kumanda modeliyle doğrudan uyumluluk garanti edilmez.
ASES BİLGİ NOTU
White Rose TCR01 alıcıyı monte etmeden önce sistemin elektrik beslemesini kesin. Alıcının 12/24V AC/DC besleme bağlantısını ve kontrol kartının START girişini doğrulayın. Röle çıkışı, motorun güç uçlarına doğrudan bağlanmamalıdır. Montaj ve kumanda tanıtma işlemleri uygun teknik prosedürlerle yapılmalıdır.
Sık Sorulan Sorular
White Rose TCR01 ne işe yarar?
Uyumlu kumandadan gelen radyo sinyalini alarak otomasyon kontrol kartına röle kontak komutu gönderir.
TCR01 kaç MHz frekansında çalışır?
433.9 MHz, teknik kaynaklarda 433.92 MHz olarak da belirtilen frekansta çalışır.
White Rose TCR01 kaç volt ile çalışır?
12/24V AC/DC besleme desteğine sahiptir.
TCR01 kaç kanallı alıcıdır?
Tek kanallı harici kumanda alıcısıdır.
TCR01 hangi kumandayla uyumludur?
White Rose S4 uzaktan kumandayla uyumlu olarak sunulmaktadır.
TCR01 kaç kumanda hafızasına sahiptir?
900 kumandaya kadar hafıza kapasitesi belirtilmektedir.
TCR01 alıcıya kumanda nasıl tanıtılır?
Alıcı üzerindeki öğrenme butonu ve üretici kılavuzundaki tanımlama prosedürü kullanılır.
Her marka kapı motoruna bağlanabilir mi?
Uygun besleme ve kuru kontak girişine sahip kontrol kartlarında kullanılabilir. Bağlantı uyumluluğu kontrol edilmelidir.
TCR01 bariyer sistemlerinde kullanılabilir mi?
Evet. Uygun kontak girişine sahip bariyer kontrol kartlarında kullanılabilir.
COM ve NO bağlantısı ne anlama gelir?
COM ortak kontak, NO normalde açık röle kontağıdır.
TCR01 motoru doğrudan çalıştırır mı?
Hayır. Motor sürücü ünitesi değildir. Uygun kontrol kartına tetikleme komutu gönderir.
Kutu içerisinde kumanda bulunuyor mu?
Hayır. Bu ürün yalnızca 1 adet TCR01 harici alıcıdır.
TCR01 ile S4 kumandalı set aynı ürün müdür?
Hayır. Bu seçenek yalnızca alıcı içerir. S4 kumandalı set ayrı satış seçeneğidir.
Sipariş öncesinde ne kontrol edilmelidir?
Besleme gerilimi, röle bağlantısı, kontrol kartının tetikleme girişi ve kumanda uyumluluğu doğrulanmalıdır.
