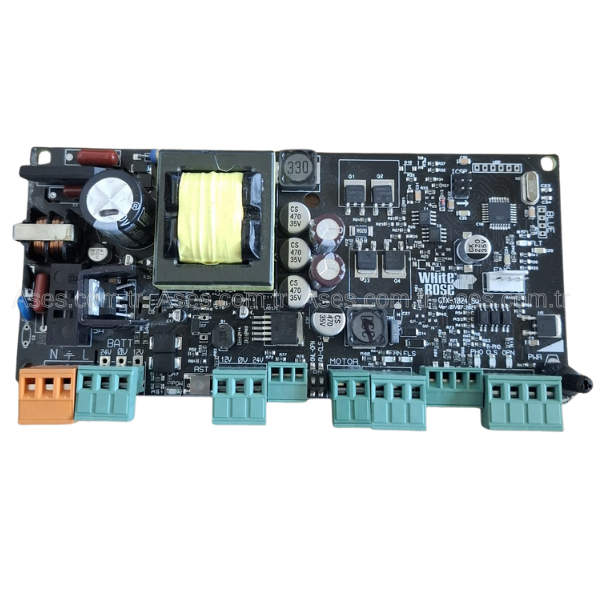

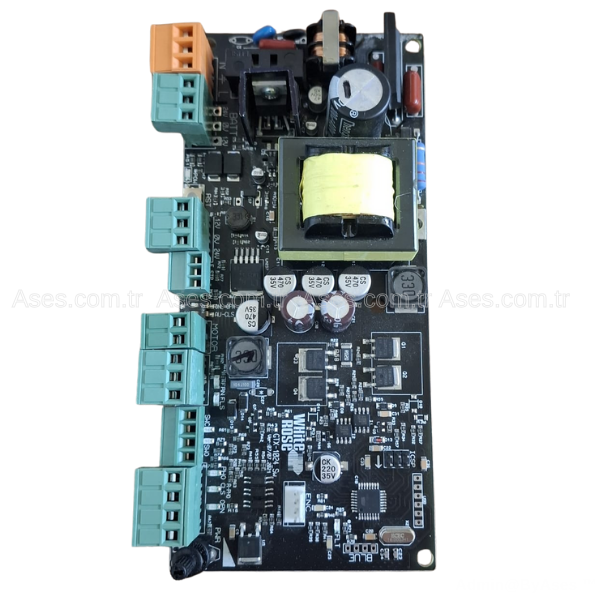

White Rose Focus SW GTX1024 DC Kontrol Kartı – Focus Active Uyumlu Motor Ana Kartı
White Rose Focus SW GTX1024 DC Kontrol Kartı, uyumlu White Rose Focus serisi otomatik yana kayar kapı motorlarının elektronik çalışma fonksiyonlarını yöneten ana kontrol kartıdır. Motorun açılma ve kapanma hareketlerini, enkoder geri bildirimini, emniyet fotoseli girişlerini, uzaktan kumanda komutlarını ve ikaz lambası bağlantısını yönetmek amacıyla tasarlanmıştır. Arızalanmış veya hasar görmüş GTX1024 kontrol kartının yenilenmesi için kullanılan elektronik otomasyon yedek parçasıdır.
Ürün Tipi Motor Kontrol Kartı
Motor Sistemi 24V DC
Temel Fonksiyon Kapı Otomasyon Yönetimi
Marka / Model White Rose GTX1024
White Rose GTX1024 – Focus DC Yana Kayar Kapı Motoru Elektronik Kontrol Kartı
White Rose Focus SW GTX1024 DC Kontrol Kartı, otomatik yana kayar kapı sistemlerinde motorun elektronik olarak yönetilmesini sağlayan kontrol ünitesidir. Uyumlu motor, enkoder ve emniyet ekipmanlarıyla birlikte kapının kontrollü biçimde hareket etmesini sağlar.
White Rose Focus motor kullanım kılavuzunda GTX1024 kontrol panelinin bağlantı ve ayar noktaları gösterilmektedir. Kart üzerinde kumanda tanıtma, kapı tanıtma, güç ayarı, anten bağlantısı, start girişi, emniyet fotoseli, flaşör, motor ve enkoder bağlantıları bulunmaktadır.
GTX1024 kartı, motor hareketinin yönetilmesinin yanında kapı pozisyonunun öğrenilmesi ve emniyet girişlerinin kontrolü gibi önemli otomasyon görevlerini üstlenir. Bu nedenle doğru kart seçimi ve doğru bağlantı, sistemin çalışması açısından önemlidir.
Mevcut kartın elektriksel arıza, nem, aşırı gerilim veya fiziksel hasar nedeniyle işlevini kaybetmesi durumunda uygun yedek GTX1024 kartıyla değişim yapılabilir. Ancak kart değişiminden önce motor, güç kaynağı, enkoder ve diğer bağlantıların sağlamlığı kontrol edilmelidir.
Ürün adı Focus Active uyumluluğunu belirtse de Active serisinin bütün AC ve DC motorlarında doğrudan kullanılabileceği varsayılmamalıdır. Özellikle mevcut kartın model kodu ve motorun elektriksel yapısı karşılaştırılmalıdır.
Teknik ve Fonksiyonel Bilgiler
| Marka |
White Rose |
| Model |
Focus SW GTX1024 |
| ASES Ürün Kodu |
ASE.KKRT.GTX1024 |
| Ürün Tipi |
Elektronik Motor Kontrol Kartı |
| Parça Grubu |
Yana Kayar Kapı Motoru Ana Kartı |
| Motor Teknolojisi |
DC Motor Kontrolü |
| Motor Çıkışı |
24V DC Motor Bağlantısı |
| Motor Terminalleri |
Motor +24V / Motor -24V |
| Enkoder Girişi |
Mevcut |
| Uzaktan Kumanda Tanıtma |
Kumanda Tanıtma Butonu |
| Kapı Tanıtma |
Kapı Tanıtma Butonu |
| Güç Ayarı |
Kart Üzerinden Ayar |
| Programlama |
DIP Switch ve Tanıtma İşlevleri |
| Harici Komut Girişi |
Start Butonu |
| Fotosel Girişi |
Emniyet Fotoseli Bağlantısı |
| Ek Emniyet Girişi |
Acil Stop / Arka Emniyet Fotoseli |
| İkaz Lambası Çıkışı |
+24V / -24V |
| Anten Bağlantısı |
Anten / COM |
| Manuel Konum Girişi |
Manuel Alma Sivici |
| Akü Bağlantıları |
12V ve 24V İşaretli Bağlantılar |
| Sigorta Bilgisi |
Kılavuzda 5A Olarak Gösterilir |
| Şebeke Giriş Bölümü |
Yüksek Gerilim İçeren Bölüm |
| Uyumlu Motorlar |
GTX1024 Destekli Focus DC Sistemleri |
| Active Serisi Uyumu |
Model ve Kart Revizyonu Teyidi Gerekir |
| Kullanım Amacı |
Arızalı Ana Kontrol Kartı Değişimi |
| Satış Şekli |
1 Adet Elektronik Kontrol Kartı |
Öne Çıkan Avantajlar
- White Rose GTX1024 elektronik kontrol kartıdır.
- Uyumlu Focus DC kapı motorlarında kullanılabilir.
- 24V DC motor çıkışı bağlantılarına sahiptir.
- Motorun açılma ve kapanma hareketlerini yönetir.
- Enkoder bağlantısını destekler.
- Kapı tanıtma ve kumanda tanıtma işlevleri bulunur.
- Emniyet fotoseli girişine sahiptir.
- Acil stop veya arka fotosel bağlantısı sunar.
- Harici start butonu bağlantısı bulunur.
- 24V ikaz lambası çıkışları mevcuttur.
- Harici anten bağlantı noktası bulunur.
- Güç ayarı ve DIP switch yapılandırması yapılabilir.
- Uygun sistemlerde akü bağlantısı için terminaller içerir.
- Arızalı kartın değiştirilmesiyle sistem onarımını destekler.
White Rose Focus SW GTX1024 DC Kontrol Kartı Ne İşe Yarar?
GTX1024 kontrol kartı, otomatik yana kayar kapı motorunun elektronik yönetim merkezidir. Kullanıcıdan veya bağlı kontrol ekipmanlarından gelen komutları değerlendirir.
Uygun komut alındığında motoru kontrol ederek kapının açılma veya kapanma hareketini başlatır. Enkoderden gelen geri bildirimler ve kontrol kartının programlanan çalışma ayarları, hareketin yönetilmesinde kullanılır.
Fotosel, acil stop, manuel alma sivici ve diğer girişler sayesinde otomasyon sistemindeki ilgili durumların kontrol edilmesine yardımcı olur. Bağlantıların üretici şemasına uygun yapılması gerekir.
Kullanım Alanları
- White Rose Focus DC yana kayar kapı motorları
- GTX1024 kart kullanılan mevcut otomasyonlar
- Uyumluluğu doğrulanmış Focus Active sistemleri
- Site ve apartman sürgülü kapı girişleri
- Villa ve bahçe kapısı otomasyonları
- Otopark araç giriş kapıları
- Ticari tesis yana kayar kapı sistemleri
- Arızalı elektronik ana kart değişimleri
- Otomatik kapı servis ve bakım uygulamaları
Paket İçeriği ve Fonksiyonu
Ana Ürün GTX1024 Kontrol Kartı
Miktar 1 Adet
Marka White Rose
Model Focus SW GTX1024
ASES Kodu ASE.KKRT.GTX1024
Motor Kontrolü 24V DC
Parça Tipi Elektronik Ana Kart
Temel Görev Kapı Hareket Yönetimi
PAKET: 1 ADET WHITE ROSE FOCUS SW GTX1024 DC KONTROL KARTI
Ürün elektronik kontrol kartı olarak sunulmaktadır. Kapı motoru, güç kaynağı, akü, fotosel, flaşör, uzaktan kumanda, harici anten ve diğer otomasyon aksesuarları dahil değildir. Kart üzerinde takılı soket veya ilave aparatların kapsamı ürün görseli ve satış bilgisiyle doğrulanmalıdır.
GTX1024 Kontrol Kartının Çalışma Prensibi
White Rose GTX1024, uyumlu DC motorlu otomatik kapı sisteminde hareket komutlarını işleyen elektronik kontrol ünitesidir.
Kumanda, buton veya uygun harici kontrol girişinden gelen komutlar kart tarafından değerlendirilir. Kart, motor sürüşünü ve bağlı emniyet girişlerini çalışma programına göre yönetir.
24V DC Motor Çıkışı ve Bağlantı Yapısı
White Rose Focus kullanım kılavuzundaki GTX1024 bağlantı şemasında motor için +24V ve -24V terminalleri gösterilmektedir.
Bu bağlantılar, uygun DC motorun kontrol edilmesi amacıyla kullanılır. Şebeke beslemesiyle motor çıkışları birbirine karıştırılmamalıdır.
Enkoder Bağlantısı ve Kapı Hareketinin İzlenmesi
GTX1024 kontrol kartının bağlantı şemasında enkoder girişi bulunmaktadır.
Uyumlu enkoder, motor hareketiyle ilgili geri bildirim sağlayabilir. Kartın bu bilgiyi doğru değerlendirmesi için enkoderin motorla ve kart revizyonuyla uyumlu olması gerekir.
Kumanda Tanıtma ve Uzaktan Kontrol
GTX1024 üzerinde kumanda tanıtma butonu bulunmaktadır. Bu işlev, uyumlu uzaktan kumandaların alıcı sistemine kaydedilmesinde kullanılır.
Kumandanın frekansı ve kodlama sistemi alıcıyla uyumlu olmalıdır. Yalnızca aynı frekansta çalışması, her kumandanın tanıtılabileceği anlamına gelmez.
Kapı Tanıtma ve Öğrenme İşlemleri
GTX1024 kartının üzerinde kapı tanıtma butonu bulunmaktadır.
Bu işlev, kontrol kartının üretici tarafından belirlenen kapı öğrenme prosedürünün uygulanmasında kullanılır. Kart değişiminden sonra gerekli tanıtma işlemleri yeniden yapılabilir.
Emniyet Fotoseli ve Acil Stop Bağlantıları
Kontrol kartı şemasında emniyet fotoseli ve acil stop veya arka emniyet fotoseli için bağlantı noktaları gösterilmektedir.
Bu girişler, sistemin emniyet fonksiyonları açısından önemlidir. Kontak tipi, bağlantı yöntemi ve çalışma davranışı üretici kılavuzuna göre ayarlanmalıdır.
24V İkaz Lambası Bağlantısı
GTX1024 kontrol panelinde ikaz lambası için +24V ve -24V bağlantı noktaları bulunmaktadır.
Uyumlu flaşör lambası, kapının hareketini görsel olarak bildirmek amacıyla kullanılabilir. Lambanın elektriksel özellikleri kartın çıkış kapasitesiyle eşleşmelidir.
Harici Start Butonu ve Kontrol Girişi
Kartın bağlantı şemasında start butonu girişi yer almaktadır.
Uygun harici komut ekipmanları, üretici tarafından belirtilen bağlantı düzeniyle sisteme entegre edilebilir. Kontak tipi ve bağlantı terminali doğrulanmadan harici gerilim uygulanmamalıdır.
Akü Bağlantıları ve Güç Yönetimi
GTX1024 bağlantı şemasında 12V ve 24V aküyle ilişkili terminal işaretleri ve seçim noktaları gösterilmektedir.
Ancak bu durum, her akünün doğrudan bağlanabileceği anlamına gelmez. Akü sayısı, gerilimi, şarj düzeni ve bağlantı yöntemi üretici dokümanına göre belirlenmelidir.
Kontrol Kartı Arızası Nasıl Anlaşılır?
Kapının komut almaması, motorun çalışmaması, kumandanın tanınmaması veya bağlı aksesuarların düzensiz çalışması kontrol kartı arızasıyla ilişkili olabilir.
Ancak aynı belirtiler güç kaynağı, motor, enkoder, fotosel, sigorta veya bağlantı arızalarından da kaynaklanabilir. Kart değiştirilmeden önce sistemin tamamı kontrol edilmelidir.
GTX1024 Kart Değişiminde Dikkat Edilecekler
Mevcut kontrol kartı değiştirilirken eski kartın model kodu, PCB revizyonu ve terminal dizilimi karşılaştırılmalıdır.
Bağlantı kablolarının görevleri söküm öncesinde kayıt altına alınmalı, yeni kartta aynı işlevli terminallere bağlantı yapılmalıdır. Terminal yerleri yalnızca fiziksel görünüşe göre eşleştirilmemelidir.
Focus ve Active Serisi Kontrol Kartı Farkları
White Rose'un farklı kapı motoru serilerinde farklı elektronik kontrol kartları kullanılabilir. Focus GTX1024 ile Active serisinde kullanılan diğer kontrol kartları aynı ürün olarak değerlendirilmemelidir.
Özellikle Active 220V AC modellerinde kullanılan kartlarla GTX1024 DC motor kartının elektriksel yapısı farklıdır. Uyum için mevcut kart kodunun ve motor modelinin doğrulanması gerekir.
Sipariş Öncesi Teknik Uyumluluk Kontrolü
White Rose GTX1024 kontrol kartı sipariş edilmeden önce mevcut kartın üzerinde yazan model ve revizyon bilgileri kontrol edilmelidir.
Motorun DC çalışma yapısı, enkoder bağlantısı, güç kaynağı, fotosel girişleri, kumanda alıcısı ve akü sistemi karşılaştırılmalıdır. Gerekirse mevcut kartın ön ve arka yüzünün fotoğrafları üzerinden teknik uyumluluk teyidi alınmalıdır.
WHITE ROSE FOCUS SW GTX1024 – DC MOTOR VE KONTROL KARTI UYUMLULUĞU
White Rose Focus SW GTX1024 DC Kontrol Kartı, GTX1024 elektronik kontrol paneli kullanan uyumlu Focus DC yana kayar kapı motorlarında değerlendirilmelidir. Focus Active olarak belirtilen sistemlerde kesin uyumluluk için mevcut kartın model kodu, PCB revizyonu, motor tipi, enkoder bağlantısı ve terminal yapısı kontrol edilmelidir. White Rose Active AC 220V motorlarıyla doğrudan uyumlu olduğu varsayılmamalıdır. Farklı kontrol kartlarının aynı fiziksel boyutta olması elektriksel uyumluluk anlamına gelmez.
ASES KONTROL KARTI MONTAJI VE ELEKTRİKSEL GÜVENLİK NOTU
White Rose GTX1024 kontrol kartının montajı ve değişimi yetkin teknik personel tarafından yapılmalıdır. İşlem öncesinde şebeke beslemesi kesilmeli, varsa akü bağlantıları ayrılmalı ve gerilim bulunmadığı doğrulanmalıdır. GTX1024 kartının belirli bölgelerinde yüksek gerilim bulunduğu üretici kılavuzunda açıkça belirtilmektedir. Motor, enkoder, fotosel, flaşör, start ve akü bağlantıları yalnızca ilgili kart revizyonunun şemasına göre yapılmalıdır. Kart değişiminden sonra kapı tanıtma işlemleri, açılma ve kapanma hareketleri, emniyet fotoselleri, acil stop ve diğer güvenlik fonksiyonları test edilmelidir.
Sık Sorulan Sorular
White Rose GTX1024 kontrol kartı nedir?
Uyumlu White Rose Focus DC yana kayar kapı motorlarının elektronik çalışma fonksiyonlarını yöneten ana kontrol kartıdır.
GTX1024 hangi motorlarda kullanılır?
GTX1024 kart kullanılan uyumlu Focus DC otomasyonlarında değerlendirilmelidir. Kesin model uyumu doğrulanmalıdır.
GTX1024 kartı 24V DC motoru kontrol eder mi?
Evet. Üretici bağlantı şemasında 24V DC motor terminalleri gösterilmektedir.
Active 220V AC motorunda kullanılabilir mi?
Doğrudan uyumlu olduğu varsayılmamalıdır. GTX1024 DC motor kontrol yapısına sahiptir.
GTX1024 ile Active motor kartı aynı mıdır?
Her zaman değil. White Rose'un farklı motor serilerinde farklı kontrol kartları kullanılabilir.
GTX1024 üzerinde enkoder bağlantısı var mı?
Evet. Üretici şemasında enkoder bağlantısı gösterilmektedir.
GTX1024 karta fotosel bağlanabilir mi?
Evet. Emniyet fotoseli girişleri bulunmaktadır. Bağlantı şeması esas alınmalıdır.
İkaz lambası çıkışı bulunur mu?
Evet. Kılavuzda +24V ve -24V ikaz lambası bağlantıları gösterilmektedir.
Uzaktan kumanda nasıl tanıtılır?
Uyumlu kumanda, kartın kumanda tanıtma işlevi kullanılarak üretici prosedürüne göre kaydedilir.
Kapı tanıtma butonu var mı?
Evet. GTX1024 şemasında kapı tanıtma butonu bulunmaktadır.
GTX1024 kartında DIP switch bulunur mu?
Evet. Üretici bağlantı şemasında DIP switch gösterilmektedir.
Akü bağlantısı yapılabilir mi?
Kart şemasında akü bağlantıları bulunmaktadır. Kesin akü düzeni ve bağlantısı kılavuza göre belirlenmelidir.
GTX1024 kontrol kartı neden arızalanır?
Elektriksel sorunlar, nem, bağlantı hataları veya bileşen arızaları nedeniyle hasar görebilir. Kesin neden teknik incelemeyle belirlenmelidir.
Paket içerisinde neler bulunur?
Paket 1 adet White Rose Focus SW GTX1024 kontrol kartı içerir. Motor, fotosel, kumanda ve diğer aksesuarlar dahil değildir.
Sipariş öncesinde ne kontrol edilmelidir?
Mevcut kartın GTX1024 model kodu, PCB revizyonu, motor gerilimi, enkoder ve terminal bağlantıları doğrulanmalıdır.
