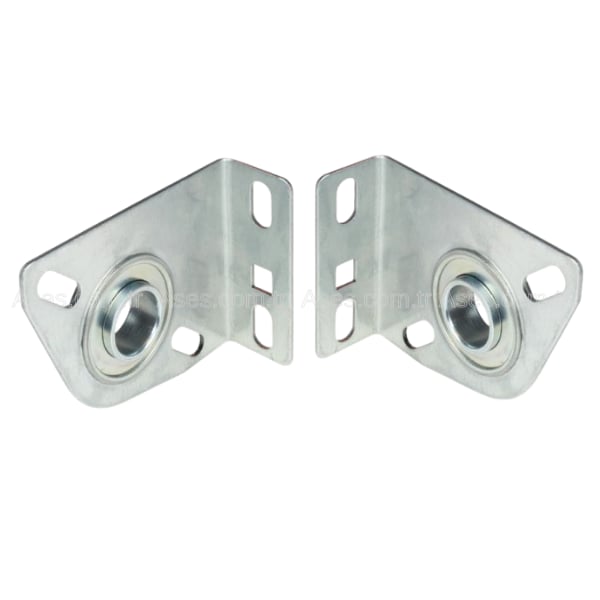

SEKSİYONEL KAPI SAĞ VE SOL YAN YATAK TAKIMI
Seksiyonel Kapı Rulmanlı Yan Yatak Takımı – 3 × 67 mm Sağ ve Sol Yan Bayrak Mil Destek Plakası (2 Adet)
Seksiyonel Kapı Rulmanlı Yan Yatak Takımı,
seksiyonel kapı torsiyon mili sistemlerinde sağ ve sol
yan mil destek bağlantılarında kullanılmak üzere
sunulan 3 × 67 mm ölçü tanımlı rulmanlı
yatak plakası setidir. Paket içerisinde
1 adet sağ ve 1 adet sol yan yatak plakası
olmak üzere toplam 2 adet parça bulunur.
Rulmanlı yatak yapısı, uygun torsiyon milinin
dönme hareketini desteklerken milin yan destek
noktalarında yataklanmasına yardımcı olur.
Seksiyonel kapı montajı, servis, bakım ve
yedek parça değişimi uygulamalarında
değerlendirilebilir.
Ürün Tipi
Rulmanlı Yan Yatak Takımı
Ölçü Tanımı
3 × 67 mm
Montaj Yönleri
1 Sağ + 1 Sol
Paket İçeriği
2 Adet
3 × 67 mm Seksiyonel Kapı Rulmanlı Yan Yatak Takımı Nedir?
Seksiyonel Kapı Rulmanlı Yan Yatak Takımı –
3 × 67 mm Sağ ve Sol Yan Bayrak Mil Destek Plakası
(2 Adet), seksiyonel kapı torsiyon mili
sistemlerinde sağ ve sol yan destek bağlantıları
için kullanılan rulmanlı yatak plakalarından
oluşan mekanik yedek parça setidir.
Takım içerisindeki sağ ve sol parçalar,
uygun bağlantı noktalarında milin
yataklanmasına ve dönme hareketinin
desteklenmesine yardımcı olur.
Seksiyonel kapı mekanizmalarında torsiyon mili,
yay sistemi ve rulmanlı yatak bağlantıları
birbiriyle ilişkili mekanik bileşenlerdir.
Yan yatak plakalarının doğru ölçülerde
seçilmesi, milin tasarlanan destek düzeninde
konumlandırılması açısından önemlidir.
Ürün seçiminde 3 × 67 mm
ölçü tanımı, rulman iç çapı, bağlantı
delikleri, mil ölçüsü ve sağ-sol
montaj geometrisi birlikte
değerlendirilmelidir.
Teknik ve Fonksiyonel Bilgiler
| Ürün Adı |
Seksiyonel Kapı Rulmanlı Yan Yatak Takımı |
| Ürün Tipi |
Sağ ve Sol Yan Bayrak Mil Destek Plakası |
| Ölçü Tanımı |
3 × 67 mm |
| Sağ Yan Yatak |
1 Adet |
| Sol Yan Yatak |
1 Adet |
| Toplam Miktar |
2 Adet |
| Yatak Yapısı |
Rulmanlı |
| Kullanım Sistemi |
Seksiyonel Kapı |
| Montaj Bölgesi |
Sağ ve Sol Yan Mil Destek Bağlantıları |
| Ana Fonksiyon |
Torsiyon Mili Yataklama ve Destekleme |
| İlgili Mekanizma |
Torsiyon Mili Sistemi |
| Kullanım Amacı |
Montaj / Servis / Bakım / Yedek Parça Değişimi |
| Uyumluluk Kontrolü |
Mil Çapı, Rulman İç Çapı, Yön ve Bağlantı Delikleri |
Öne Çıkan Avantajlar
- Sağ ve sol yan yatak plakaları tek takımda sunulur
- Toplam 2 adet rulmanlı mil destek plakası içerir
- 3 × 67 mm ölçü tanımıyla ürün seçimi yapılabilir
- Sağ ve sol bağlantı yönleri için ayrı parçalar bulunur
- Rulmanlı yapı, uygun milin dönme hareketini destekler
- Torsiyon milinin yan destek noktalarında yataklanmasına yardımcı olur
- Yeni seksiyonel kapı montajlarında değerlendirilebilir
- Servis ve bakımda iki yan yatak plakasının birlikte yenilenmesine olanak tanır
Seksiyonel Kapı Rulmanlı Yan Yatak Takımı Ne İşe Yarar?
Rulmanlı yan yatak takımı,
seksiyonel kapı torsiyon milinin
sağ ve sol yan destek noktalarında
yataklanmasına yardımcı olur.
Yatak plakaları, milin mekanik
bağlantı düzenindeki konumunu
desteklerken rulmanlar, uygun
milin dönme hareketine
olanak sağlayan bileşenlerdir.
Takım içerisinde sağ ve sol yan
yatak plakalarının birlikte
bulunması, iki bağlantı yönü
için gereken parçaların
aynı siparişte temin edilmesini
sağlar. Bununla birlikte
yatakların kullanılacağı
noktalar, bağlantı şekilleri
ve montaj yönleri kapının
mekanik tasarımına göre
belirlenmelidir.
Kullanım Alanları
- Seksiyonel kapı torsiyon mili sistemleri
- Sağ yan mil destek bağlantıları
- Sol yan mil destek bağlantıları
- Rulmanlı yan yataklama uygulamaları
- Seksiyonel kapı mekanik montajları
- Sağ ve sol yan yatak plakalarının birlikte değişimi
- Seksiyonel kapı servis ve bakım işlemleri
- Uygun ölçülerdeki torsiyon mili destek düzenleri
Paket İçeriği ve Fonksiyonu
Sağ Yan Yatak
1 Adet
Sol Yan Yatak
1 Adet
Toplam Ürün
2 Adet
Ölçü Tanımı
3 × 67 mm
Yatak Yapısı
Rulmanlı
Kullanım Sistemi
Seksiyonel Kapı
Montaj Bölgesi
Sağ ve Sol Yan Mil Desteği
Ana Fonksiyon
Mil Yataklama ve Destekleme
1 SAĞ + 1 SOL = 2 ADET 3 × 67 MM RULMANLI YAN YATAK PLAKASI
Paket içerisinde 1 adet sağ
ve 1 adet sol olmak üzere
toplam 2 adet 3 × 67 mm
rulmanlı yan yatak plakası
bulunur. Torsiyon mili, yay,
bağlantı cıvataları ve ayrıca
belirtilmeyen diğer mekanik
aksesuarlar takım kapsamına
dahil değildir.
2 Adet Sağ ve Sol Yan Yatak Takımının Avantajları
Sağ ve sol yan yatak plakalarının
aynı paket içerisinde sunulması,
seksiyonel kapı torsiyon mili
sisteminde iki yan destek
bağlantısı için gereken
parçaların birlikte temin
edilmesini kolaylaştırır.
1 sağ ve 1 sol
rulmanlı yatak plakasından
oluşan takım, iki yönlü
parça ihtiyacına yönelik
pratik bir seçenektir.
Yeni seksiyonel kapı montajlarında
veya iki yan yatak bağlantısının
birlikte yenilenmesi gereken
servis çalışmalarında takım
halinde ürün seçimi avantaj
sağlayabilir. Her iki parçanın
mevcut kapı sistemiyle teknik
uyumluluğu ayrı ayrı
doğrulanmalıdır.
3 × 67 mm Rulmanlı Yan Yatak Plakası Ölçüleri
Takımdaki sağ ve sol yan yatak
plakaları 3 × 67 mm
ölçü tanımıyla sunulur.
Bu değerlerin plakanın
hangi fiziksel boyutlarını
ifade ettiği mevcut parça
veya üretici teknik çizimi
üzerinden doğrulanmalıdır.
Ölçü tanımından rulman
iç çapı veya montaj
deliklerinin konumu
kesin olarak belirlenemez.
Sipariş öncesinde plaka
kalınlığı, dış boyutlar,
bağlantı delikleri,
rulman merkezleri ve
torsiyon mili çapı
kontrol edilmelidir.
Sağ ve sol plakaların
mevcut bağlantı
noktalarıyla uyumu
ayrı ayrı
değerlendirilmelidir.
Sağ ve Sol Yan Bayrak Mil Destek Plakaları Arasındaki Fark
Seksiyonel kapı yan yatak
plakaları, mekanik sistemin
tasarımına göre sağ ve sol
yönlü bağlantı geometrilerine
sahip olabilir. Bu takımda
1 adet sağ yan yatak
ve 1 adet sol yan yatak
plakası bulunmaktadır.
Parçaların aynı ölçü tanımına
sahip olması, birbirlerinin
yerine kullanılabilecekleri
anlamına gelmez.
Montaj sırasında sağ ve
sol yönlerin üreticinin
belirttiği referansa göre
doğrulanması gerekir.
Bağlantı deliklerinin
yerleşimi, rulman
merkezleri ve montaj
yüzeyleri karşılaştırılarak
her parça uygun bağlantı
noktasında kullanılmalıdır.
3 × 67 mm, 3 × 86 mm ve 3 × 127 mm Yan Yatak Takımları Arasındaki Fark
Seksiyonel kapı torsiyon
mili sistemlerinde
3 × 67 mm,
3 × 86 mm
ve 3 × 127 mm
gibi farklı ölçü
tanımlarına sahip
yatak plakaları
bulunabilir. Bu
seçenekler farklı
plaka boyutlarına
veya bağlantı
düzenlerine karşılık
gelebilir.
Yatak plakalarının
rulmanlı olması,
farklı ölçülerdeki
takımların birbirinin
yerine kullanılabileceği
anlamına gelmez.
Mevcut parçaların
fiziksel ölçüleri,
bağlantı delikleri,
rulman iç çapları,
mil ölçüsü ve sağ-sol
yön bilgisi
karşılaştırılmalıdır.
Rulmanlı Yan Yatak Takımının Montajı ve Uyumluluk Kontrolü
Rulmanlı yan yatak
plakalarının montajında
doğru bağlantı noktası
ve yatak merkezi
önemlidir. Yanlış
ölçü veya uygun
olmayan bağlantı
geometrisi, milin
tasarlanan yataklama
düzeninden sapmasına
neden olabilir.
Sipariş ve montaj
öncesinde 3 × 67 mm
ölçü tanımı, sağ-sol
montaj yönleri, rulman
iç çapları, torsiyon
mili ölçüsü ve
bağlantı delikleri
kontrol edilmelidir.
Teknik uyumluluğu
doğrulanmayan parçalar
mevcut yatakların
yerine kullanılmamalıdır.
1 SAĞ + 1 SOL + 3 × 67 MM + RULMANLI YAN YATAK + TORSİYON MİLİ UYUMUNU KONTROL EDİN
Seksiyonel kapı rulmanlı
yan yatak takımı seçiminde
sağ ve sol montaj yönleri,
plaka ölçüleri, yan bayrak
bağlantı geometrisi,
rulman iç çapları,
torsiyon mili ölçüsü
ve montaj delikleri
birlikte değerlendirilmelidir.
Farklı ölçü veya bağlantı
düzenine sahip parçalar,
teknik uyumluluk
doğrulanmadan mevcut
yatakların yerine
kullanılmamalıdır.
ASES BİLGİ NOTU
Seksiyonel kapı torsiyon
sistemlerinde yüksek
miktarda mekanik enerji
depolayan yaylar bulunabilir.
Sağ veya sol yan yatak
plakasının sökülmesi
sırasında torsiyon mili,
yay ve bağlantılı
mekanik parçalar
tehlikeli şekilde
hareket edebilir.
Bu nedenle bakım,
sökme ve montaj
işlemleri üreticinin
güvenlik talimatlarına
uygun olarak yetkin
teknik personel
tarafından yapılmalıdır.
Parçaların yönleri
ve teknik uyumluluğu
doğrulanmadan montaj
gerçekleştirilmemelidir.
Sık Sorulan Sorular
3 × 67 mm rulmanlı yan yatak takımında kaç adet parça bulunur?
Paket içerisinde
1 adet sağ
ve 1 adet sol
olmak üzere toplam
2 adet rulmanlı
yan yatak plakası
bulunmaktadır.
Sağ ve sol yan yatak plakaları rulmanlı mı?
Evet. Ürün, rulmanlı
sağ ve sol yan yatak
plakalarından oluşan
bir takımdır.
Rulmanların iç
çaplarının mevcut
torsiyon miliyle
uyumlu olduğu
kontrol edilmelidir.
3 × 67 mm ölçüsü neyi ifade eder?
Takımdaki yatak
plakalarının ölçü
tanımıdır. Bu
değerlerin hangi
fiziksel boyutlara
karşılık geldiği
mevcut parça veya
teknik çizim
üzerinden
doğrulanmalıdır.
Rulman iç çapı
bu ölçü tanımından
çıkarılmamalıdır.
Sağ ve sol yan yatak plakaları birbirinin yerine kullanılabilir mi?
Doğrudan kullanılacağı
varsayılmamalıdır.
Sağ ve sol yatakların
montaj geometrileri
farklı olabilir.
Bağlantı delikleri,
rulman merkezleri
ve yön bilgisi
doğrulanmalıdır.
Bu 2 adet rulmanlı yan yatak takımı bütün seksiyonel kapılarla uyumlu mudur?
Hayır. Uyumluluk;
torsiyon mili çapına,
rulman iç ölçülerine,
plaka boyutlarına,
yan bayrak bağlantı
geometrisine, montaj
deliklerine ve
kapının mekanik
tasarımına bağlıdır.
Sipariş öncesinde
mevcut parçalarla
karşılaştırılmalıdır.
