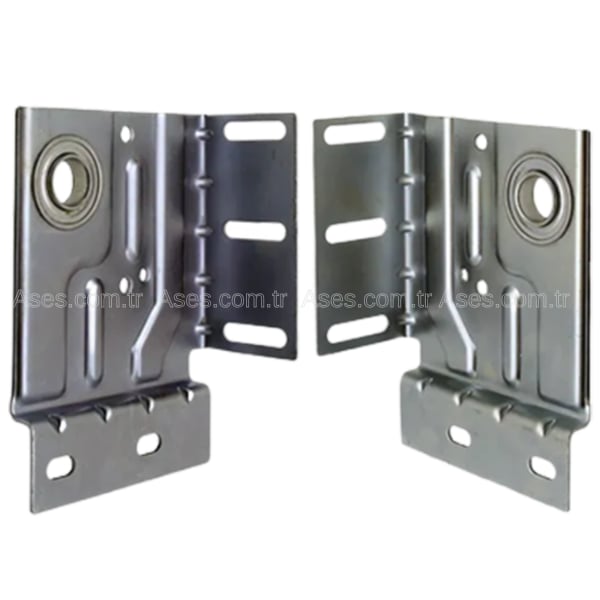

SEKSİYONEL KAPI SAĞ VE SOL YAN YATAK TAKIMI
Seksiyonel Kapı Rulmanlı Yan Yatak Takımı – 3 × 86 mm Sağ ve Sol Mil Destek Plakası (2 Adet)
Seksiyonel kapı rulmanlı yan yatak takımı,
torsiyon mili sistemlerinde sağ ve sol
yan mil destek bağlantılarında kullanılmak
üzere sunulan 2 adet rulmanlı
yatak plakasından oluşur.
Takım içerisinde 1 adet sağ
ve 1 adet sol yan yatak plakası
bulunur. 3 × 86 mm ölçü
tanımına sahip bu mekanik parçalar,
uygun torsiyon milinin yataklanmasına
ve dönme hareketinin desteklenmesine
yardımcı olur. Seksiyonel kapı montaj,
servis, bakım ve yedek parça değişimi
uygulamalarında değerlendirilebilir.
Ürün Tipi
Rulmanlı Yan Yatak Takımı
Ölçü Tanımı
3 × 86 mm
Takım İçeriği
1 Sağ + 1 Sol
Toplam Miktar
2 Adet
Seksiyonel Kapı 3 × 86 mm Rulmanlı Yan Yatak Takımı Nedir?
Seksiyonel Kapı Rulmanlı Yan Yatak
Takımı – 3 × 86 mm Sağ ve Sol Mil Destek
Plakası (2 Adet), seksiyonel kapı
torsiyon mili sistemlerinde sağ ve sol
yan yatak bağlantıları için kullanılan
mekanik destek parçalarından oluşan
bir settir. Paket içerisinde
1 adet sağ rulmanlı yan yatak
plakası ve 1 adet sol
rulmanlı yan yatak plakası
yer alır.
Seksiyonel kapı mekanizmalarında torsiyon
mili, yay sistemi ve yatak bağlantıları
birlikte çalışan bileşenlerdir. Yan
yatak plakaları, milin uygun destek
noktalarında yataklanmasına yardımcı
olur. Bu takımın seçiminde
3 × 86 mm ölçü tanımı,
sağ-sol montaj yönleri, rulman iç çapları
ve bağlantı deliklerinin mevcut kapı
sistemiyle uyumu birlikte
değerlendirilmelidir.
Teknik ve Fonksiyonel Bilgiler
| Ürün Adı |
Seksiyonel Kapı Rulmanlı Yan Yatak Takımı |
| Ürün Tipi |
Sağ ve Sol Mil Destek Plakası |
| Ölçü Tanımı |
3 × 86 mm |
| Takım İçeriği |
1 Adet Sağ + 1 Adet Sol |
| Toplam Miktar |
2 Adet |
| Yatak Yapısı |
Rulmanlı |
| Kullanım Sistemi |
Seksiyonel Kapı |
| Montaj Bölgesi |
Sağ ve Sol Yan Mil Destek Noktaları |
| Ana Fonksiyon |
Mil Yataklama ve Destekleme |
| İlgili Mekanizma |
Torsiyon Mili Sistemi |
| Parça Grubu |
Rulmanlı Yan Yatak Aksesuarları |
| Kullanım |
Montaj / Servis / Bakım / Parça Değişimi |
| Uyumluluk Kontrolü |
Mil Çapı, Rulman İç Çapı, Yön ve Montaj Delikleri |
Öne Çıkan Avantajlar
- Sağ ve sol yan yatak plakaları tek takımda sunulur
- Toplam 2 adet rulmanlı mil destek parçası içerir
- 3 × 86 mm ölçü tanımıyla ürün seçimi
- Sağ ve sol bağlantı yönlerine yönelik parçalar
- Rulmanlı yataklama düzeniyle milin dönme hareketini destekler
- Uygun milin yan destek noktalarında konumlandırılmasına yardımcı olur
- Yeni seksiyonel kapı montajlarında değerlendirilebilir
- Sağ ve sol yan yatakların birlikte yenilenmesine olanak tanır
Seksiyonel Kapı Rulmanlı Yan Yatak Takımı Ne İşe Yarar?
Rulmanlı yan yatak takımı, seksiyonel
kapı torsiyon milinin sağ ve sol yan
destek noktalarında yataklanmasına
yardımcı olur. Takımdaki yatak
plakaları, milin bağlantı düzenindeki
konumunu desteklerken rulmanlar,
uygun milin dönme hareketinin
gerçekleşmesine olanak sağlar.
Sağ ve sol yatak plakalarının
birlikte sunulması, iki yan destek
bağlantısının aynı bakım veya montaj
çalışmasında ele alınmasını
kolaylaştırır. Bununla birlikte
yatakların kullanılacağı noktalar,
montaj yönleri ve bağlantı düzeni
kapının mekanik tasarımına
göre belirlenmelidir.
Kullanım Alanları
- Seksiyonel kapı torsiyon mili sistemleri
- Sağ yan mil destek bağlantıları
- Sol yan mil destek bağlantıları
- Rulmanlı yan yataklama uygulamaları
- Seksiyonel kapı mekanik montajları
- Sağ ve sol yan yatak plakalarının birlikte değişimi
- Seksiyonel kapı servis ve bakım işlemleri
- Uygun ölçülerdeki torsiyon mili destek düzenleri
Paket İçeriği ve Fonksiyonu
Sağ Yan Yatak
1 Adet
Sol Yan Yatak
1 Adet
Toplam Parça
2 Adet
Ölçü Tanımı
3 × 86 mm
Yatak Yapısı
Rulmanlı
Kullanım Sistemi
Seksiyonel Kapı
Montaj Bölgesi
Sağ ve Sol Yan Destek
Ana Fonksiyon
Mil Yataklama ve Destekleme
1 SAĞ + 1 SOL = 2 ADET RULMANLI YAN YATAK PLAKASI
Paket içeriği, 1 adet sağ ve
1 adet sol olmak üzere toplam
2 adet rulmanlı yan yatak
plakasından oluşur. Torsiyon
mili, yay, bağlantı cıvataları
ve ayrıca belirtilmeyen diğer
mekanik aksesuarlar takım
kapsamına dahil değildir.
2 Adet Sağ ve Sol Yan Yatak Takımının Avantajları
Sağ ve sol yan yatak plakalarının
aynı paket içerisinde sunulması,
seksiyonel kapı torsiyon mili
sisteminde iki yan destek
noktasına yönelik parça
ihtiyacının tek siparişle
karşılanmasına yardımcı olur.
Takım içerisinde 1 sağ
ve 1 sol rulmanlı yatak
plakası bulunur.
Özellikle yeni montajlarda
veya her iki yan yatak
bağlantısının birlikte
yenilenmesi gereken bakım
çalışmalarında takım
halinde ürün seçimi
kolaylık sağlar. Bununla
birlikte her iki parçanın
mevcut kapı sistemine
uygunluğu ayrı ayrı
kontrol edilmelidir.
3 × 86 mm Rulmanlı Yan Yatak Plakası Ölçüleri
Takımdaki sağ ve sol yatak
plakaları 3 × 86 mm
ölçü tanımıyla sunulur.
Bu ölçülerin plakanın
hangi fiziksel boyutlarına
karşılık geldiği mevcut
parça veya üretici teknik
çizimi üzerinden
doğrulanmalıdır.
Yalnızca bu ölçü tanımına
dayanarak rulman iç çapı
veya montaj deliklerinin
konumu belirlenemez.
Sipariş öncesinde plaka
kalınlığı, dış ölçüler,
bağlantı delikleri,
rulman merkezleri ve
torsiyon mili çapı
kontrol edilmelidir.
Sağ ve sol yatakların
bağlantı geometrileri
mevcut sistemle ayrı
ayrı karşılaştırılmalıdır.
Sağ ve Sol Yan Yatak Plakalarının Montaj Yönü
Seksiyonel kapı yan yatak
plakaları, sistem tasarımına
göre sağ ve sol yönlü
bağlantı düzenlerine sahip
olabilir. Bu takımda
1 adet sağ yan
yatak ve
1 adet sol yan
yatak bulunur.
Parçaların yönleri,
birbirlerinin yerine
kullanılabilecekleri
anlamına gelmez.
Montaj sırasında sağ ve
sol yönlerin üretici
tarafından tanımlanan
referansa göre belirlenmesi
gerekir. Mevcut yatakların
bağlantı delikleri,
rulman merkezleri ve
montaj yüzeyleri
karşılaştırılarak
uygun parça doğru
noktada kullanılmalıdır.
3 × 86 mm ve 3 × 152 mm Rulmanlı Yatak Takımları Arasındaki Fark
Seksiyonel kapı torsiyon
mili sistemlerinde farklı
ölçü tanımlarına sahip
yatak plakaları kullanılabilir.
3 × 86 mm
ve 3 × 152 mm
ölçü seçenekleri, farklı
plaka boyutlarına veya
montaj bağlantılarına
karşılık gelebilir.
Bu nedenle iki takımın
birbirinin yerine
kullanılabileceği
varsayılmamalıdır.
Doğru ürün seçiminde
mevcut plakanın ölçüleri,
sağ-sol yön bilgileri,
rulman iç çapları,
bağlantı delikleri
ve rulman merkezlerinin
konumu karşılaştırılmalıdır.
Farklı ölçüdeki bir
takım ancak teknik
uyumluluğu doğrulandığında
değerlendirilmelidir.
Sipariş Öncesinde Rulmanlı Yan Yatak Takımı Uyumluluğunu Kontrol Edin
Takım satın alınmadan önce
mevcut sağ ve sol yan yatak
plakalarının ölçüleri,
bağlantı delikleri,
rulman iç çapları ve
torsiyon mili çapı
karşılaştırılmalıdır.
3 × 86 mm
ölçü tanımı, bütün
seksiyonel kapı sistemleriyle
doğrudan uyumluluk
garantisi vermez.
Sağ ve sol parçaların
montaj yönleri ayrıca
doğrulanmalıdır. Özellikle
farklı mekanik düzenlere
sahip seksiyonel kapılarda
mevcut parçalarla teknik
karşılaştırma yapılması,
doğru takımın seçilmesine
yardımcı olur.
1 SAĞ + 1 SOL + 3 × 86 MM + RULMANLI YATAK + TORSİYON MİLİ UYUMUNU KONTROL EDİN
Seksiyonel kapı rulmanlı
yan yatak takımı seçiminde
sağ ve sol montaj yönleri,
plaka ölçüleri, bağlantı
delikleri, rulman iç çapları
ve torsiyon mili ölçüsü
birlikte değerlendirilmelidir.
Farklı ölçü veya bağlantı
geometrisine sahip yatak
plakaları, teknik uyumluluk
doğrulanmadan mevcut
parçaların yerine
kullanılmamalıdır.
ASES BİLGİ NOTU
Seksiyonel kapı torsiyon
sistemlerinde yüksek miktarda
mekanik enerji depolayan
yaylar bulunabilir. Sağ veya
sol yan yatak plakasının
sökülmesi sırasında mil,
yay ve bağlı mekanik
parçalar tehlikeli şekilde
hareket edebilir. Bu nedenle
bakım, sökme ve montaj
işlemleri üreticinin
güvenlik talimatlarına
uygun olarak yetkin
teknik personel tarafından
gerçekleştirilmelidir.
Sağ-sol yönleri ve teknik
uyumluluk doğrulanmadan
montaj yapılmamalıdır.
Sık Sorulan Sorular
Seksiyonel kapı 3 × 86 mm rulmanlı yan yatak takımında kaç adet ürün bulunur?
Takım içerisinde
1 adet sağ
ve 1 adet sol
olmak üzere toplam
2 adet rulmanlı
yan yatak plakası
bulunur.
Sağ ve sol yan yatak plakaları rulmanlı mı?
Evet. Takım,
rulmanlı sağ ve
sol yan yatak
plakalarından oluşur.
Rulmanların iç
çapları ve mevcut
torsiyon miliyle
uyumu montaj öncesinde
kontrol edilmelidir.
3 × 86 mm ölçüsü neyi ifade eder?
Takımdaki yatak
plakalarının ölçü
tanımıdır. Bu
değerlerin plakanın
hangi fiziksel
boyutlarına karşılık
geldiği mevcut
parça veya teknik
çizim üzerinden
doğrulanmalıdır.
Rulman iç çapı
bu ölçü tanımından
çıkarılmamalıdır.
Sağ ve sol yan yatak plakaları birbirinin yerine kullanılabilir mi?
Doğrudan kullanılacağı
varsayılmamalıdır.
Sağ ve sol yatakların
bağlantı geometrileri
farklı olabilir.
Montaj yönü,
delik yerleşimi
ve rulman merkezi
kontrol edilmelidir.
Bu 2 adet rulmanlı yan yatak takımı bütün seksiyonel kapılarla uyumlu mudur?
Hayır. Uyumluluk;
torsiyon mili çapına,
rulman iç ölçülerine,
plaka boyutlarına,
montaj deliklerine,
sağ-sol bağlantı
geometrisine ve
kapının mekanik
tasarımına bağlıdır.
Sipariş öncesinde
mevcut parçalarla
karşılaştırılmalıdır.
