OMNİ YANGIN KAPISI VE MEKANİK GÖMME KİLİT SİSTEMLERİ

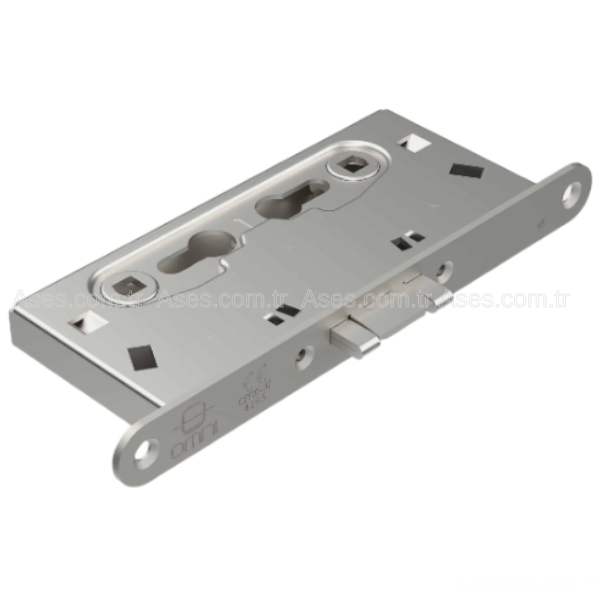

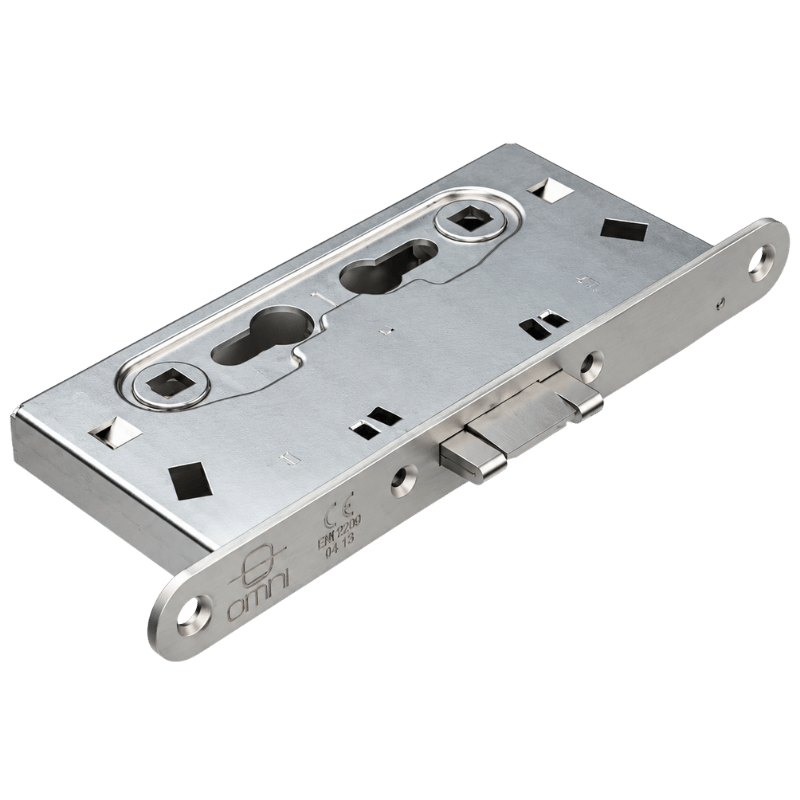

OMNİ 660GKN Mızraklı Gömme Kilit – Mekanik Kapı Kilit Mekanizması
OMNİ 660GKN-CE Mızraklı Gömme Kilit, yangın ve duman kontrollü kapılarda kullanılmak üzere geliştirilmiş, panik fonksiyonu bulunmayan mekanik gömme kapı kilididir. OMN-660GKN-CE ürün koduna sahip bu model, 72 mm kol-barel aks aralığı, DIN sağ ve sol kapı uyumluluğu, çelik ayna, çelik gövde ve dayanıklı çalışan parçaları ile öne çıkar. OMNİ 600G serisi mekanizmalar ve 66M serisi kapı kolları ile uyumlu olarak belirtilen ürün, EN 179, EN 12209 ve CE uygunluk bilgilerine sahiptir. Mızraklı kilitleme yapısı ve sürgü dili üzerindeki anahtar fonksiyonu sayesinde uygun kapı sistemlerinde mekanik kilitleme çözümü sunar.
Marka / Model OMNİ 660GKN-CE
Kol-Barel Aralığı 72 mm
Kilit Tipi Mızraklı Gömme
Panik Fonksiyonu Bulunmaz
OMNİ 660GKN-CE Mızraklı Gömme Kilit Nedir?
OMNİ 660GKN-CE, yangın ve duman kontrollü kapı sistemlerinde kullanılan mızraklı mekanik gömme kilit mekanizmasıdır. Kapı kanadının içerisine monte edilen ürün, uygun kapı kolu, barel ve kilit karşılığıyla birlikte kapının mekanik olarak kilitlenmesine yardımcı olur. Üretici tarafından OMNİ 600G serisi mekanizmalar ve 66M serisi kollarla uyumlu olduğu belirtilmiştir.
Bu modelin en önemli özelliği, panik fonksiyonunun bulunmamasıdır. Dolayısıyla OMNİ 660GK-CE panik fonksiyonlu gömme kilit ile aynı çalışma özelliğine sahip değildir. 660GKN-CE modelinde sürgü dili üzerinde anahtar fonksiyonu bulunur. 72 mm kol-barel aks aralığı ve DIN sağ/sol kapı uyumluluğu, doğru kilit ve kapı kolu kombinasyonunun oluşturulmasına yardımcı olur.
Teknik ve Fonksiyonel Bilgiler
| Marka |
OMNİ |
| Model |
660GKN-CE |
| Ürün Kodu |
OMN-660GKN-CE |
| Ürün Tipi |
Mızraklı Gömme Kilit |
| Çalışma Sistemi |
Mekanik Kilitleme |
| Kol-Barel Aks Aralığı |
72 mm |
| Panik Fonksiyonu |
Yok |
| Anahtar Fonksiyonu |
Sürgü Dili Üzerinde |
| Uyumlu Mekanizmalar |
OMNİ 600G Serisi |
| Uyumlu Kapı Kolları |
OMNİ 66M Serisi |
| Kapı Yönü |
DIN Sağ / DIN Sol |
| Kilit Aynası |
Çelik |
| Kilit Gövdesi |
Çelik |
| Çalışan Parçalar |
Çelik |
| Standartlar |
EN 179 / EN 12209 |
| Belgelendirme |
CE |
| Kullanım |
Yangın ve Duman Kontrollü Kapılar |
| Üretici Garantisi |
2 Yıl |
Öne Çıkan Avantajlar
- Mızraklı gömme kilit mekanizması
- Yangın ve duman kontrollü kapılar için tasarım
- 72 mm kol-barel aks ölçüsü
- DIN sağ ve DIN sol kapı uyumluluğu
- Çelik ayna, gövde ve çalışan mekanik parçalar
- OMNİ 66M serisi kapı kollarıyla uyumluluk
- Sürgü dili üzerinden anahtarlı kilitleme fonksiyonu
- EN 179, EN 12209 ve CE uygunluğu
OMNİ 660GKN Mızraklı Gömme Kilit Ne İşe Yarar?
OMNİ 660GKN-CE, uygun kapı kanadına gömme olarak monte edilen ve kapının mekanik kilitleme işlevini gerçekleştiren kilit mekanizmasıdır. Kapı kolu, kilit silindiri ve uygun karşılık parçasıyla birlikte çalışarak kapının açılıp kapanmasını ve kilitlenmesini sağlar. Mızraklı sürgü yapısı, ürünün kilitleme mekanizmasının temel özelliklerinden biridir.
Üretici tarafından bu modelde panik fonksiyonu bulunmadığı açıkça belirtilmiştir. Bu nedenle kilit, içeriden panik bar hareketiyle her koşulda serbest açılma sağlayan bir mekanizma olarak değerlendirilmemelidir. Acil tahliye gerektiren kapılarda kullanılacak kilit ve çıkış donanımı, kapının güvenlik gereksinimleri ile ilgili standartlar doğrultusunda birlikte seçilmelidir.
Kullanım Alanları
- Yangın ve duman kontrollü kapı sistemleri
- Uygun metal kapı kilitleme uygulamaları
- OMNİ 66M serisi kapı kolu sistemleri
- Mızraklı gömme kilit gerektiren kapılar
- İş merkezi ve ofis geçiş kapıları
- Endüstriyel tesis ve servis kapıları
- Mevcut gömme kilit yenileme işlemleri
- Uyumlu mekanik kapı güvenlik sistemleri
Ürün İçeriği ve Fonksiyonu
Ana Ürün 1 Adet Gömme Kilit
Marka OMNİ
Model 660GKN-CE
Ürün Kodu OMN-660GKN-CE
Kilit Yapısı Mızraklı Mekanik
Aks Ölçüsü 72 mm
Kapı Yönü DIN Sağ / Sol
Panik Fonksiyonu Bulunmaz
ÜRÜN İÇERİĞİ: 1 ADET OMNİ 660GKN-CE MIZRAKLI GÖMME KİLİT MEKANİZMASI
OMNİ 66M serisi kapı kolları, barel, kare mil, panik bar ve OMN-660GK-KRS gömme kilit karşılığı ayrıca belirtilmedikçe pakete dahil değildir. Montaj vidaları ve yardımcı bağlantı parçalarının kesin içeriği fiili satış paketine göre kontrol edilmelidir.
Mızraklı Kilitleme Mekanizması ve Anahtar Fonksiyonu
OMNİ 660GKN-CE, mızraklı gömme kilit tasarımına sahip mekanik bir kapı kilididir. Üretici teknik bilgilerinde sürgü dili üzerinde anahtar fonksiyonu bulunduğu belirtilmektedir. Uygun kilit silindiri ve kapı kolu sistemiyle birlikte kullanıldığında kapının mekanik olarak kontrol edilmesine yardımcı olur.
Mızraklı kilit mekanizmasının doğru çalışması için kapı kanadındaki kilit yuvası, kilit dili hareketi ve kasa üzerindeki karşılık parçası uygun olmalıdır. Montaj sırasında kilit dilinin karşılığa zorlanmadan oturması ve anahtar hareketinin sorunsuz gerçekleşmesi kontrol edilmelidir. Kilit mekanizmasının çalışma işlevi, uygun bağlantı parçalarıyla tamamlandığında elde edilir.
72 mm Kol-Barel Aks Aralığı ve Kapı Kolu Uyumluluğu
OMNİ 660GKN-CE modelinde 72 mm kol-barel aks aralığı bulunmaktadır. Bu ölçü, kapı kolu milinin merkezi ile kilit silindiri merkezinin arasındaki mesafeyi ifade eder. Mevcut kilidin değiştirilmesi veya yeni bir kapı donanımı oluşturulması sırasında aks ölçüsünün doğru seçilmesi gerekir.
Ürün OMNİ 66M serisi kapı kollarıyla uyumlu olarak belirtilmektedir. OMNİ ürün ailesinde farklı malzeme, kol tipi ve kilitleme seçeneklerine sahip 66M varyantları bulunur. Kullanılacak kolun tam model kodu, mil bağlantısı ve barel düzeni kontrol edilmelidir. Yalnızca 72 mm aks ölçüsünün aynı olması, farklı marka bütün kollarla uyumluluk anlamına gelmez.
OMNİ 660GKN-CE ile 660GK-CE Arasındaki Fark
OMNİ 660GKN-CE ve OMNİ 660GK-CE benzer ürün ailesinde yer alsa da çalışma fonksiyonları farklıdır. 660GKN-CE mızraklı gömme kilitte panik fonksiyonu bulunmaz. Buna karşılık 660GK-CE, üretici tarafından panik fonksiyonlu gömme kilit olarak tanımlanmıştır.
Bu ayrım özellikle yangın kapıları ve acil çıkış uygulamalarında önemlidir. Panik çıkış işlevi gerektiren bir kapıda, panik fonksiyonu bulunmayan kilidin doğrudan eşdeğer ürün olarak kullanılması uygun değildir. 660GKP-CE ise çift kanatlı kapıların pasif kanadı için geliştirilmiş farklı bir kilit modelidir. Sipariş sırasında mevcut kilidin tam kodu ve istenen fonksiyon doğrulanmalıdır.
DIN Sağ ve DIN Sol Kapılarda Mekanik Montaj
OMNİ 660GKN-CE, DIN sağ ve DIN sol kapı yönlerinde kullanılabilen gömme kilit modelidir. Bu özellik, uygun kapı kanadı ve kilit yuvası sağlandığında farklı açılış yönlerine sahip kapılarda kullanılmasına olanak tanır.
Montaj sırasında kilit dilinin yönü, kapı menteşeleri, gömme kilit yuvası ve kasa üzerindeki karşılık konumu kontrol edilmelidir. Kapı kolu ve barel bağlantılarının doğru hizalanması, kilidin rahat çalışması açısından önemlidir. Mevcut kilit değiştirilirken ayna ölçüsü, kilit gövdesi ölçüsü, backset ve bağlantı delikleri üretici teknik çiziminden karşılaştırılmalıdır.
Yangın Kapısı Uygulamaları ve EN 179 / EN 12209 Standartları
OMNİ 660GKN-CE, üretici tarafından yangın ve duman kontrollü kapılar için uygun olarak belirtilmiştir. Teknik bilgilerinde EN 179, EN 12209 ve CE uygunluğu yer almaktadır. EN 12209 mekanik kilit ve kilitleme donanımlarıyla, EN 179 ise uygun acil çıkış donanımı sistemleriyle ilişkili standarttır.
Bununla birlikte 660GKN-CE modelinin panik fonksiyonu yoktur. Bu nedenle tek başına EN 1125 panik çıkış kilidi veya panik fonksiyonlu 660GK-CE modelinin yerine kullanılmamalıdır. Kapının yangın dayanımı, kaçış yönü ve çıkış donanımı gereksinimleri bütün sistem üzerinden değerlendirilmelidir. Kurulum sonrasında kapının kapanma, kilitlenme ve gerekli açılma işlevleri kontrol edilmelidir.
OMNİ 660GKN-CE + OMN-660GKN-CE + 72 MM AKS + 66M SERİSİ + DIN SAĞ / SOL
OMNİ 660GKN-CE Mızraklı Gömme Kilit, 72 mm kol-barel aks aralığına sahip, DIN sağ ve DIN sol kapılarda kullanılabilen mekanik kilittir. Üretici tarafından OMNİ 600G serisi mekanizmalar ve 66M serisi kapı kolları ile uyumlu olduğu belirtilmiştir. OMN-660GK-KRS gömme kilit karşılığı, 660GKN-CE modeli için uyumlu karşılık parçası olarak sunulur. Bu kilitte panik fonksiyonu bulunmaz. Panik çıkış işlevi gerektiren sistemlerde kilit ve diğer donanımların uygunluğu ayrıca değerlendirilmelidir.
ASES BİLGİ NOTU
OMNİ 660GKN-CE Mızraklı Gömme Kilit, yangın ve duman kontrollü kapılarda kullanılabilen panik fonksiyonsuz mekanik gömme kilit modelidir. 72 mm kol-barel aks aralığı, çelik ayna ve gövde yapısı, DIN sağ/sol kapı uyumluluğu ve sürgü dili üzerinde anahtar fonksiyonu bulunur. OMNİ 660GK-CE panik fonksiyonlu kilit ile karıştırılmamalıdır. Sipariş öncesinde mevcut kilidin ürün kodu, montaj ölçüleri, kapı kolu ve kilit karşılığı uyumluluğu kontrol edilmelidir. Yangın ve kaçış kapılarında montaj, yetkin personel tarafından gerçekleştirilmelidir.
Sık Sorulan Sorular
OMNİ 660GKN-CE mızraklı gömme kilit ne işe yarar?
OMNİ 660GKN-CE, uygun kapılarda mekanik kilitleme sağlamak amacıyla kullanılan mızraklı gömme kilittir. Kapı kolu, barel ve uygun kilit karşılığıyla birlikte çalışır.
OMNİ 660GKN-CE kilitte panik fonksiyonu var mı?
Hayır. Üretici teknik bilgilerinde 660GKN-CE modelinde panik fonksiyonu bulunmadığı belirtilmektedir. Panik fonksiyonlu kilit gerektiren uygulamalarda uygun model ayrıca seçilmelidir.
OMNİ 660GKN-CE kilidin kol-barel aralığı kaç milimetredir?
Ürünün kol-barel aks aralığı 72 mm olarak belirtilmiştir. Montaj öncesinde mevcut kapı kolu, barel ve kilit yuvası ölçüleri kontrol edilmelidir.
OMNİ 660GKN-CE sağ ve sol kapılara takılabilir mi?
Evet. Ürün DIN sağ ve DIN sol kapılara uyumludur. Kilit dili yönü ve montaj bağlantıları üretici teknik talimatlarına göre düzenlenmelidir.
OMNİ 660GKN-CE ürününe kapı kolu, barel ve kilit karşılığı dahil mi?
Ürün 1 adet mızraklı gömme kilit mekanizması olarak sunulmaktadır. Kapı kolu, barel ve kilit karşılığı ayrıca belirtilmedikçe ürün içeriğine dahil değildir. OMN-660GK-KRS uyumlu karşılık parçasıdır.
