OMNİ YANGIN KAPISI VE PANİK ÇIKIŞ KİLİT SİSTEMLERİ

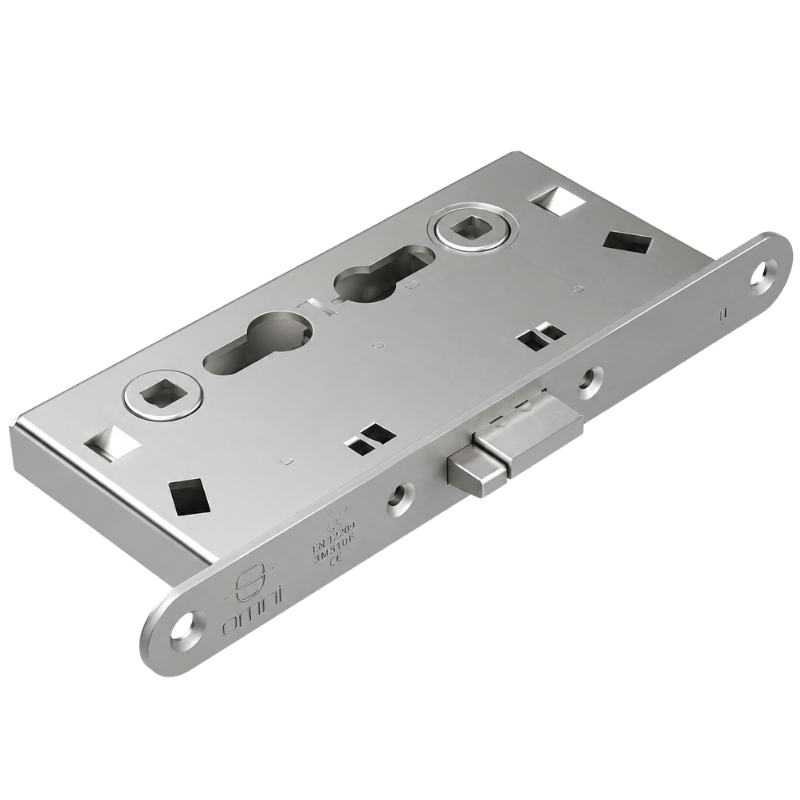

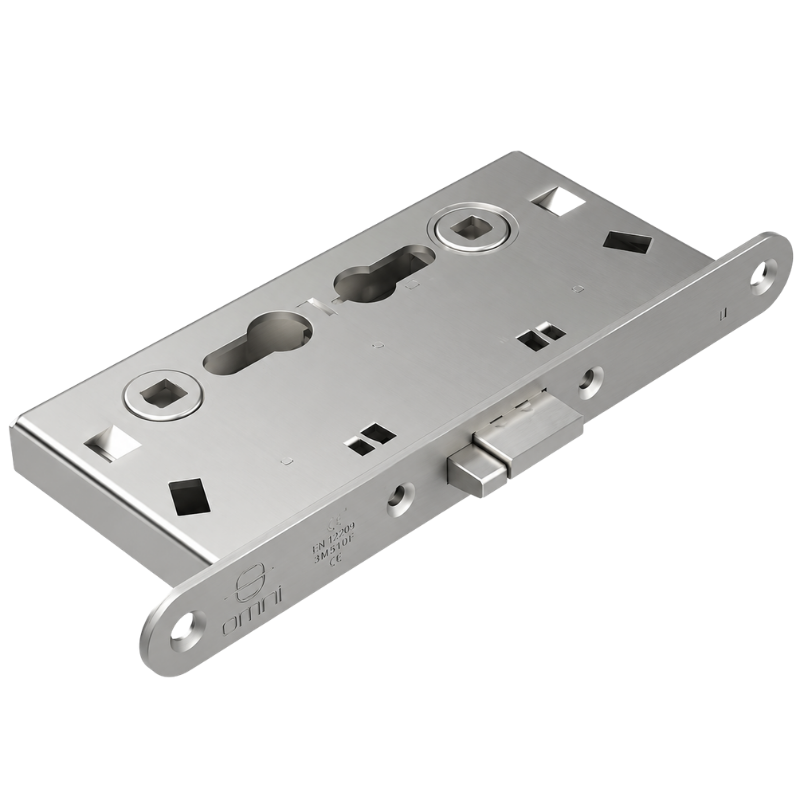

OMNİ 660GK-CE Panik Fonksiyonlu Gömme Kilit – Acil Çıkış Kapısı Kilidi
OMNİ 660GK-CE Panik Fonksiyonlu Gömme Kilit, yangın ve duman kontrollü kapılarda acil çıkış güvenliğini desteklemek amacıyla geliştirilmiş mekanik gömme kapı kilididir. OMN-660GK-CE ürün koduna sahip mekanizma, OMNİ 600G serisi panik bar sistemleri ve 66M serisi kapı kolları ile uyumlu çalışmak üzere tasarlanmıştır. 65 mm backset, 72 mm kol-barel aks aralığı, 9×9 mm kare mil bağlantısı, DIN sağ ve sol kapı uyumluluğu sayesinde yangın kapısı uygulamalarında kullanılabilir. EN 1125 ve EN 12209 standartları ile CE uygunluğu belirtilen ürün, çelik ayna, gövde ve çalışan parçalarıyla panik çıkış sistemlerinde güvenilir mekanik kilitleme çözümü sunar.
Marka / ModelOMNİ 660GK-CE
Backset65 mm
Kol-Barel Aralığı72 mm
FonksiyonPanik Çıkış
OMNİ 660GK-CE Panik Fonksiyonlu Gömme Kilit Nedir?
OMNİ 660GK-CE, yangın ve duman kontrollü kapılarda kullanılan, kapı kanadının içerisine monte edilen panik fonksiyonlu gömme kilit mekanizmasıdır. Uyumlu panik bar veya kapı donanımıyla birlikte kullanıldığında kapının acil çıkış yönünden açılmasına yardımcı olur. Bu özellik, yangın kapılarında içeriden tahliye işlevi ile dışarıdan kontrollü erişim gereksiniminin birlikte karşılanmasına yönelik kilit sistemlerinde önemlidir.
Ürün, 600G serisi gömme kilitle çalışan panik barlar ve 66M serisi kapı kolları için geliştirilmiştir. 65 mm kilit derinliği (backset) ve 72 mm kol-barel aks mesafesi, doğru kilit ve kapı kolu seçimi açısından belirleyici teknik ölçülerdir. Kilit gövdesi, ayna ve çalışan mekanik parçaları çelikten üretilmiştir. DIN sağ ve DIN sol kapı yönlerinde kullanılabilir.
Teknik ve Fonksiyonel Bilgiler
| Marka |
OMNİ |
| Model |
660GK-CE |
| Ürün Kodu |
OMN-660GK-CE |
| Ürün Tipi |
Panik Fonksiyonlu Gömme Kilit |
| Backset |
65 mm |
| Kol-Barel Aks Aralığı |
72 mm |
| Kare Mil Ölçüsü |
9 × 9 mm |
| Kilit Fonksiyonu |
Panik Çıkış Fonksiyonlu |
| Anahtar Fonksiyonu |
Kilit Dili Üzerinden |
| Uyumlu Panik Bar |
OMNİ 600G Serisi |
| Uyumlu Kapı Kolu |
OMNİ 66M Serisi |
| Kapı Yönü |
DIN Sağ / DIN Sol |
| Ayna ve Gövde |
Çelik |
| Çalışan Parçalar |
Çelik |
| Standartlar |
EN 1125 / EN 12209 |
| Belgelendirme |
CE |
| Kullanım Alanı |
Yangın ve Duman Kontrollü Kapılar |
| Montaj Tipi |
Kapı Kanadı İçerisine Gömme |
Öne Çıkan Avantajlar
- Panik fonksiyonlu mekanik kilitleme yapısı
- Yangın ve duman kontrollü kapılar için uygunluk
- OMNİ 600G serisi panik barlarla uyumluluk
- OMNİ 66M serisi kapı kollarıyla kullanım
- 65 mm backset ve 72 mm aks ölçüleri
- DIN sağ ve DIN sol kapılarda kullanım
- Çelik ayna, gövde ve çalışan parçalar
- EN 1125, EN 12209 ve CE uygunluğu
OMNİ 660GK-CE Panik Fonksiyonlu Kilit Ne İşe Yarar?
OMNİ 660GK-CE gömme kilit, uygun yangın kapısının kapalı konumda tutulmasını ve acil çıkış yönünden panik fonksiyonunun kullanılmasını sağlayan mekanik kilit bileşenidir. Uyumlu OMNİ 600G serisi panik bar ile birlikte kullanıldığında panik barın hareketi kilit mekanizmasına iletilerek kapının çıkış yönünde açılmasına yardımcı olur.
Üründe kilit dili üzerinde anahtar fonksiyonu bulunmaktadır. Bu özellik, uygun barel ve kapı kolu düzeninde dışarıdan erişim kontrolünün oluşturulmasına yardımcı olur. Panik çıkış işlevinin doğru çalışması için kilit, panik bar, kare mil, kapı kolu ve kilit karşılığının birbirine uygun şekilde monte edilmesi gerekir. Kilit tek başına komple panik bar sistemi değildir.
Kullanım Alanları
- Yangın ve duman kontrollü kapılar
- Acil çıkış ve tahliye kapıları
- OMNİ 600G serisi panik bar uygulamaları
- OMNİ 66M serisi kapı kolu sistemleri
- İş merkezi ve ofis yangın kapıları
- Okul ve hastane geçiş kapıları
- Fabrika ve endüstriyel tesis çıkışları
- Uyumlu metal kapı kilit yenileme işlemleri
Ürün İçeriği ve Fonksiyonu
Ana Ürün1 Adet Gömme Kilit
MarkaOMNİ
Model660GK-CE
Ürün KoduOMN-660GK-CE
Backset65 mm
Kol-Barel Aksı72 mm
Kare Mil9 × 9 mm Uyumlu
FonksiyonPanik Çıkış Kilidi
ÜRÜN İÇERİĞİ: 1 ADET OMNİ 660GK-CE PANİK FONKSİYONLU GÖMME KİLİT MEKANİZMASI
OMNİ 600G panik bar, 66M kapı kolu, barel, 9 × 9 mm kare mil ve OMN-660GK-KRS kilit karşılığı ayrıca belirtilmedikçe pakete dahil değildir. Montaj vidaları ve diğer küçük bağlantı parçaları için fiili satış paketinin içeriği kontrol edilmelidir.
65 mm Backset ve 72 mm Kol-Barel Aks Ölçüsü
OMNİ 660GK-CE modelinin en önemli teknik özelliklerinden biri 65 mm backset ölçüsüdür. Backset, kilit aynasının ön yüzünden kol mili merkezine kadar olan yatay mesafeyi ifade eder. Bu ölçü, kilidin kapı kanadı içerisindeki konumunun ve mevcut kilit yuvasına uygunluğunun belirlenmesinde önemlidir.
Üründe 72 mm kol-barel aks aralığı bulunur. Bu değer, kapı kolu milinin merkezi ile barel merkezinin arasındaki mesafeyi ifade eder. Mevcut kilidin değiştirilmesi sırasında 65 mm backset, 72 mm aks ve 9 × 9 mm kare mil ölçülerinin birlikte kontrol edilmesi gerekir. Aynı marka veya benzer görünüme sahip her gömme kilidin ölçüleri aynı olmayabilir.
OMNİ 600G Serisi Panik Bar Mekanizmalarıyla Uyum
OMNİ 660GK-CE, OMNİ 600G serisi gömme kilitle çalışan panik bar mekanizmaları ile uyumlu olarak belirtilmiştir. Bu ürün ailesindeki uygun panik barlar, kapının iç tarafındaki yatay bara basıldığında gömme kilidin açılmasını sağlayan mekanik hareketi iletir.
Örneğin OMNİ 600G-AL ve 600G-PL, gömme kilitle çalışan panik bar modelleridir. Ancak montajda kullanılacak panik barın tam model kodu, kilit bağlantısı, mil ölçüsü ve kapının yapısı kontrol edilmelidir. OMNİ 200E ve 550D gibi farklı mekanizma aileleri, 600G serisiyle aynı bağlantı yapısına sahip kabul edilmemelidir.
OMNİ 66M Serisi Kapı Kolları ve Anahtarlı Erişim
OMNİ 660GK-CE, üretici tarafından OMNİ 66M serisi kapı kolları ile uyumlu olarak belirtilmektedir. Bu kol ailesi, uygun yangın kapılarında dışarıdan veya belirlenen kullanım yönünden kapının mekanik olarak kontrol edilmesine yardımcı olur. Kapı kolunun tipi ve barel düzeni, kapının kullanım amacına göre seçilmelidir.
Kilidin anahtar fonksiyonu kilit dili üzerinden çalışır. Uygun barel ve kapı kolu kombinasyonuyla dış erişim düzeni oluşturulabilir. Bununla birlikte 66M serisi kol, barel ve diğer bağlantı parçaları gömme kilit mekanizmasının standart parçası olarak varsayılmamalıdır. Kapının dışarıdan erişim gereksinimi ile içeriden panik çıkış işlevi birlikte değerlendirilmelidir.
Çelik Gövde ve DIN Sağ / Sol Kapı Uyumluluğu
OMNİ 660GK-CE modelinin kilit aynası, gövdesi ve çalışan mekanik parçaları çelikten üretilmiştir. Gömme kilit yapısı sayesinde mekanizma kapı kanadı içerisine yerleştirilir ve uygun karşılık parçasıyla birlikte çalışır. Çelik bileşenler, yangın kapısı donanımlarında gerekli mekanik işlevin desteklenmesine yardımcı olur.
Ürün DIN sağ ve DIN sol kapılara uyumludur. Ancak montaj sırasında kilit dilinin yönü, kapının açılış tarafı, panik bar bağlantısı ve kapı kolunun konumu üretici talimatlarına göre ayarlanmalıdır. Sağ/sol uyumluluğu, herhangi bir hazırlık yapılmadan tüm kapı tiplerine doğrudan monte edilebileceği anlamına gelmez.
Yangın Kapısı Montajı, EN 1125 ve EN 12209 Standartları
OMNİ 660GK-CE panik fonksiyonlu gömme kilit, üretici dokümanlarında EN 1125 ve EN 12209 standartlarıyla ve CE uygunluğuyla belirtilmektedir. EN 1125 panik çıkış donanımlarıyla, EN 12209 ise mekanik kilitler ve ilgili kilitleme donanımlarıyla ilişkili standarttır. Bu uygunluklar ürünün kullanım amacının değerlendirilmesinde önemlidir.
Ancak bir yangın kapısının güvenli çalışması yalnızca gömme kilide bağlı değildir. Kapı kanadı, kasa, menteşeler, panik bar, kapı kapatıcı ve kilit karşılığı birlikte uygun olmalıdır. OMN-660GK-KRS gömme kilit karşılığı, ilgili kilit ailesi için kullanılan tamamlayıcı parçalardan biridir. Montaj sonrasında kapının kapanması, kilit dilinin karşılığa oturması ve panik çıkış yönünden serbest açılma işlevi kontrol edilmelidir.
OMNİ 660GK-CE + OMN-660GK-CE + 600G SERİSİ + 66M SERİSİ + 65 / 72 MM
OMNİ 660GK-CE, 600G serisi panik bar mekanizmaları ve 66M serisi kapı kolları ile uyumlu, 65 mm backset, 72 mm kol-barel aks aralığı ve 9 × 9 mm kare mil bağlantısına sahip panik fonksiyonlu gömme kilittir. DIN sağ ve DIN sol kapılarda kullanılabilir. OMN-660GK-KRS kilit karşılığı bu kilit ailesi için uyumlu karşılık parçası olarak sunulur. 660GKN-CE mızraklı kilit panik fonksiyonuna sahip değildir; 660GKP-CE ise çift kanatlı kapıların pasif kanadı için tasarlanmıştır. Bu modeller aynı ürün olarak değerlendirilmemelidir.
ASES BİLGİ NOTU
OMNİ 660GK-CE Panik Fonksiyonlu Gömme Kilit, yangın ve duman kontrollü kapılarda uygun panik bar sistemiyle birlikte kullanılan mekanik kilittir. 65 mm backset, 72 mm kol-barel aralığı ve 9 × 9 mm kare mil ölçülerine sahiptir. Ürün OMNİ 600G panik bar ve 66M kol serileriyle uyumludur. OMN-660GK-CE-40 dar tip model farklı ölçülerde olduğundan standart 660GK-CE ile karıştırılmamalıdır. Sipariş öncesinde mevcut kilidin kodu, kapı kanadı ölçüleri ve bağlantı sistemi kontrol edilmelidir. Yangın ve acil çıkış kapılarında montaj, yetkin personel tarafından gerçekleştirilmelidir.
Sık Sorulan Sorular
OMNİ 660GK-CE panik fonksiyonlu gömme kilit ne işe yarar?
OMNİ 660GK-CE, yangın ve duman kontrollü kapılarda kullanılan panik fonksiyonlu mekanik gömme kilittir. Uyumlu panik bar ve kapı donanımıyla birlikte kapının içeriden acil çıkış yönünde açılmasına yardımcı olur.
OMNİ 660GK-CE hangi panik bar modelleriyle uyumludur?
Üretici tarafından OMNİ 600G serisi panik bar mekanizmaları ile uyumlu olduğu belirtilmektedir. Kullanılacak panik barın tam modeli ve bağlantı ölçüleri montaj öncesinde kontrol edilmelidir.
OMNİ 660GK-CE kilidin backset ve aks ölçüsü kaç milimetredir?
Ürünün backset ölçüsü 65 mm, kol-barel aks aralığı 72 mm ve kare mil bağlantısı 9 × 9 mm olarak belirtilmiştir. Kilit değişiminde bu ölçüler birlikte değerlendirilmelidir.
OMNİ 660GK-CE sağ ve sol kapılara takılabilir mi?
Evet. OMNİ 660GK-CE, DIN sağ ve DIN sol kapılarda kullanılabilir. Kilit dili yönü ve bağlantı düzeni üreticinin montaj talimatlarına göre ayarlanmalıdır.
OMNİ 660GK-CE ürününe panik bar, kapı kolu ve barel dahil midir?
Hayır. Ürün gömme kilit mekanizması olarak sunulmaktadır. Panik bar, kapı kolu, barel, kare mil ve kilit karşılığı ayrıca belirtilmedikçe pakete dahil değildir.
