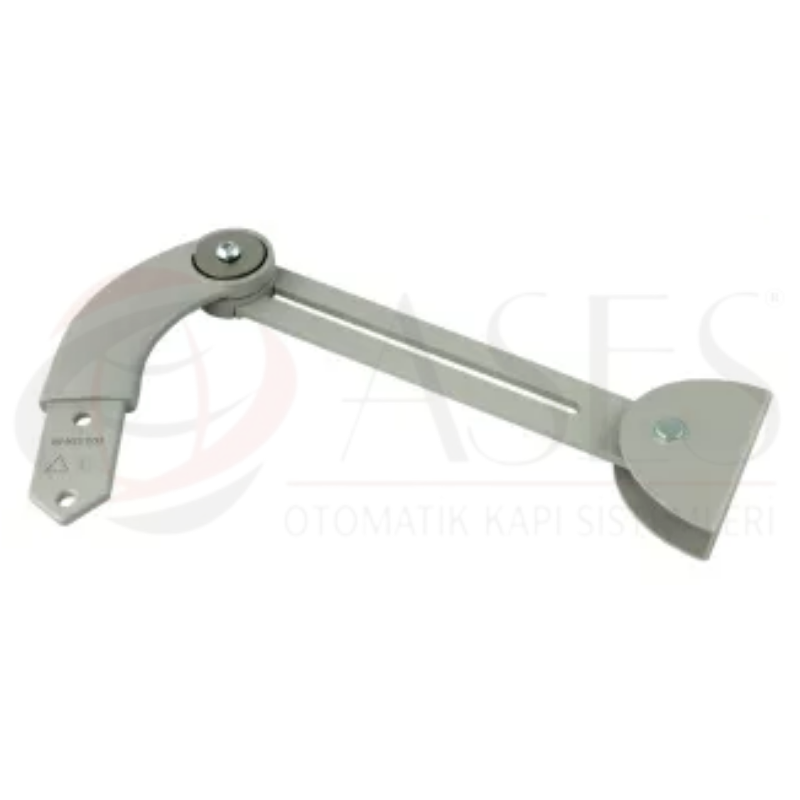

NICE WALKY ORİJİNAL MAFSALLI KOL TAKIMI
Nice SPAMG215A00 Walky Mafsallı Kol Takımı – Orijinal Yedek Parça
Nice WALKY kanatlı kapı motorlarında kullanılan SPAMG215A00 kodlu orijinal
mafsallı kol takımıdır. Motor çıkışından gelen mekanik hareketi kapı kanadına
aktararak açılma ve kapanma hareketinin oluşmasını sağlayan ana kol mekanizmasının
servis ve yenileme grubudur.
Parça KoduSPAMG215A00
Uyumlu SistemNice WALKY / WT
Ürün TipiMafsallı Kol Takımı
Ana FonksiyonMotor Hareketini Kapıya Aktarma
Walky Kol Mekanizmasını Orijinal Nice Takımla Yenileyin
Nice SPAMG215A00, WALKY motorlarının kapı kanadı ile motor
arasındaki mekanik hareket bağlantısını sağlayan mafsallı kol grubudur.
Motor-redüktör sisteminde üretilen hareket, bu kol mekanizması üzerinden
kapı kanadına aktarılır.
Kol üzerinde eğilme, mafsal noktalarında aşırı boşluk, bağlantı parçalarında
deformasyon veya kırılma oluşması kapının düzensiz hareket etmesine ve motorun
gereksiz yük altında çalışmasına neden olabilir. SPAMG215A00 ile hasarlı kol
mekanizması komple motor değiştirilmeden yenilenebilir.
Teknik ve Fonksiyonel Bilgiler
| Marka | Nice |
| Parça Kodu | SPAMG215A00 |
| Ürün Tipi | Mafsallı Kol Takımı |
| Uyumlu Seri | Nice WALKY / WT |
| Servis Kit No | 82 |
| Parça Grubu | Mekanik Kol ve Hareket Aktarma Sistemi |
| Ana Fonksiyon | Motor Hareketini Kapı Kanadına Aktarmak |
| Çalışma Tipi | Mafsallı Mekanik Aktarım |
| Montaj Bölgesi | Motor Çıkışı – Kapı Kanadı Arası |
| Kullanım Amacı | Kol Sistemi Revizyonu ve Değişimi |
| Ürün Niteliği | Orijinal Nice Yedek Parça Kiti |
Öne Çıkan Avantajlar
- Nice WALKY motor sistemi için orijinal servis kitidir
- Motor hareketinin kapı kanadına aktarılmasını sağlar
- Mafsallı yapı sayesinde kapının hareket geometrisine uyum sağlar
- Aşınmış veya eğilmiş kol mekanizmasının komple yenilenmesine imkân verir
- Mafsallardaki aşırı boşlukların giderilmesini destekler
- Kapının daha dengeli ve kontrollü hareket etmesine yardımcı olur
- Komple motor değişimine gerek kalmadan mekanik servis yapılmasını sağlar
- Nice WALKY servis listesinde ayrı kol tamir kiti olarak tanımlanmıştır
SPAMG215A00 Ne İşe Yarar?
WALKY motorun redüktör çıkışında oluşan mekanik hareketin doğrudan kapı
kanadına aktarılması için motor ile kapı arasında bir bağlantı mekanizması
gerekir. SPAMG215A00 bu görevi yerine getiren mafsallı kol grubudur.
Kol üzerindeki mafsal noktaları, motorun dönme hareketinin kapı kanadının
açılma geometrisine uygun bir hareket haline gelmesini sağlar. Böylece motor
çalıştığında kapı kontrollü şekilde açılır ve kapanır.
Kullanım Alanları
- Nice WALKY kanatlı kapı motorları
- WALKY / WT kol mekanizması revizyonları
- Eğilmiş veya kırılmış kol değişimleri
- Mafsallarda aşırı boşluk oluşan sistemler
- Kapının düzensiz açılıp kapandığı mekanik uygulamalar
- Motor hareketinin kapıya sağlıklı aktarılmadığı sistemler
- WALKY mekanik servis ve bakım işlemleri
- Profesyonel Nice otomatik kapı servis uygulamaları

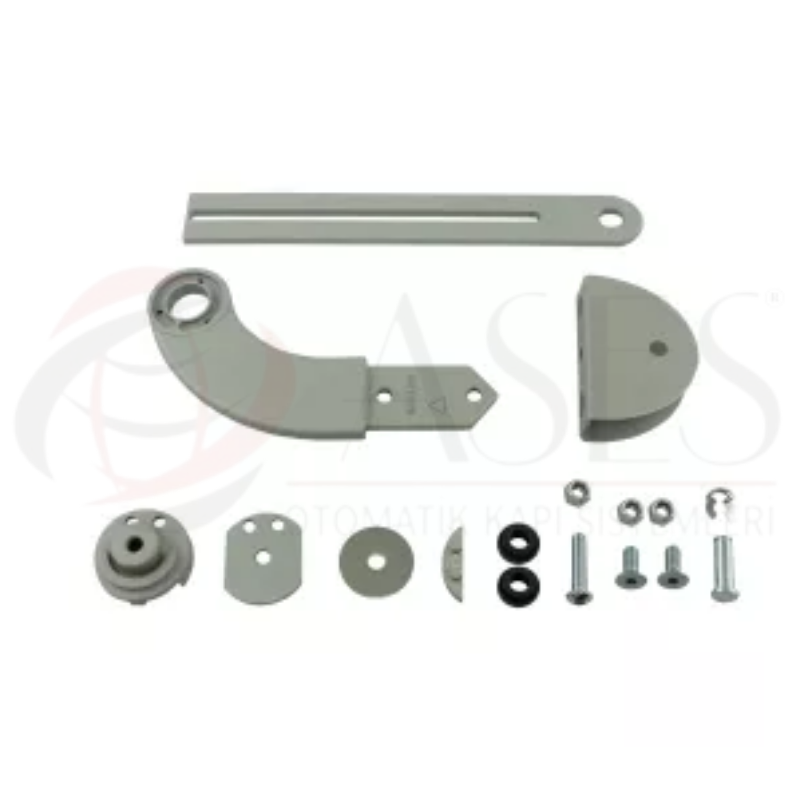

Paket İçeriği ve Fonksiyonu
Ana Ürün
WALKY Mafsallı Kol Grubu
Parça Kodu
SPAMG215A00
Kit Tipi
Kol ve Mafsal Tamir Takımı
Uyumluluk
Nice WALKY / WT
Kol Yapısı
Mafsallı / Kıvrımlı Kol Mekanizması
Bağlantı Grubu
Mafsal ve Montaj Elemanları
Mekanik Görev
Hareket ve Tork Aktarımı
Servis Kullanımı
Kol Sistemi Revizyonu
SPAMG215A00 + NICE WALKY / WT + MAFSALLI KOL + KOL BAĞLANTI GRUBU + HAREKET AKTARIMI + ORİJİNAL NICE
SPAMG215A00, WALKY mafsallı kol servis kitidir. Elektrik motoru,
redüktör, SPAMG216A00 planet redüktör grubu, kontrol kartı, motor gövdesi
ve ayrıca belirtilmeyen diğer elektronik veya mekanik parçalar paket
içeriğine dahil değildir. Kit bileşenleri üretim revizyonuna göre
kontrol edilmelidir.
Mafsallı Kol Sistemi Neden Önemlidir?
WALKY motor ne kadar sağlıklı çalışırsa çalışsın, üretilen mekanik hareketin
kapı kanadına doğru açı ve geometriyle aktarılması gerekir. Bu görevi doğrudan
mafsallı kol sistemi üstlenir.
Kol geometrisindeki bozukluk veya mafsallardaki aşırı boşluk motorun daha fazla
zorlanmasına, kapının son konumlara düzensiz ulaşmasına ve mekanik vuruntu
oluşmasına neden olabilir.
SPAMG215A00 Arızasının Olası Belirtileri
Kapı hareketi sırasında kol bölümünden vuruntu veya tıkırtı sesi gelmesi,
mafsallarda gözle görülür boşluk bulunması, kolun eğilmiş olması, kapının
açılma-kapanma sırasında yalpalaması veya motor hareketinin kapıya gecikmeli
aktarılması kol grubunun kontrol edilmesini gerektirebilir.
Benzer belirtiler motor-redüktör çıkışında, kapı menteşelerinde veya montaj
geometrisindeki bozukluklardan da kaynaklanabilir. Bu nedenle yalnızca kol
değil, tüm mekanik sistem birlikte kontrol edilmelidir.
Kol Mafsallarını ve Kapı Bağlantı Noktalarını Birlikte Kontrol Edin
SPAMG215A00 değişiminde yalnızca ana kol parçalarının değil, mafsal bağlantılarının,
pimlerin, bağlantı vidalarının ve kapı kanadı üzerindeki sabitleme noktasının
durumu da kontrol edilmelidir.
Özellikle kolun eğilmesine neden olmuş bir darbe veya aşırı yük varsa kapı
menteşelerinde sıkışma, kapı kanadında düşme veya yanlış montaj geometrisi
bulunup bulunmadığı araştırılmalıdır.
Montaj ve Servis Bilgisi
SPAMG215A00 değişiminden önce WALKY motorun elektrik beslemesi tamamen kesilmeli
ve kapı kanadı kontrolsüz hareket etmeyecek şekilde güvenli konuma alınmalıdır.
Yeni kol grubu, üreticinin belirlediği motor-kapı montaj geometrisine uygun
şekilde yerleştirilmelidir. Mafsallar serbest hareket etmeli ancak anormal
mekanik boşluk bulunmamalıdır.
Montaj sonrasında kapı manuel olarak hareket ettirilerek kolun sıkışmadığı
doğrulanmalı, ardından otomatik açma-kapama testi yapılmalı ve son konumlarda
mekanik zorlanma bulunmadığı kontrol edilmelidir.
SPAMG215A00 ile SPAMG216A00 Aynı Parça Değildir
SPAMG215A00, WALKY motorun dış
mafsallı kol takımıdır. Motor hareketini kapı kanadına
aktaran mekanik kol sistemidir.
SPAMG216A00 ise motor içerisindeki planet / satellite
redüktör ve transmisyon tamir grubudur. Biri dış kol mekanizması,
diğeri motor içerisindeki redüktör aktarım sistemidir. Sipariş sırasında
bu iki servis kodu karıştırılmamalıdır.
SPAMG215A00 + NICE WALKY / WT UYUMLULUĞUNU MUTLAKA KONTROL EDİN
Sipariş vermeden önce mevcut motorunuzun Nice WALKY / WT serisine ait olduğunu
ve ihtiyaç duyulan parçanın SPAMG215A00 kodlu mafsallı kol grubu olduğunu
doğrulayınız. SPAMG216A00 redüktör grubu, BMG1696MHR08.45673 dişli çıkış kolu
veya diğer WALKY mekanik parçalarıyla karıştırmayınız.
ASES BİLGİ NOTU
WALKY kolunda eğilme, kırılma veya mafsal boşluğu varsa arızanın nedenini
mutlaka kontrol ediniz. Kapı menteşelerindeki sıkışma, yanlış kol geometrisi,
kapı kanadındaki düşme veya mekanik stoperlerin hatalı konumu yeni takılan
kol takımının tekrar zarar görmesine neden olabilir.
Sık Sorulan Sorular
Nice SPAMG215A00 nedir?
Nice WALKY / WT kanatlı kapı motorlarında kullanılan orijinal mafsallı
kol servis takımıdır.
SPAMG215A00 hangi motorla uyumludur?
Nice WALKY ve WT motor sistemlerinde kullanılan kol grubu olarak servis
listelerinde tanımlanmıştır.
SPAMG215A00 ne işe yarar?
Motor-redüktör çıkışında oluşan mekanik hareketi mafsallı kol sistemi
üzerinden kapı kanadına aktararak açılma ve kapanma hareketini sağlar.
SPAMG215A00 komple motor mudur?
Hayır. SPAMG215A00 yalnızca mafsallı kol ve ilgili mekanik bağlantı
grubudur. Motor, redüktör, kontrol kartı ve gövde parçaları ayrıca
temin edilir.
Kol takımı değişirken hangi parçalar kontrol edilmelidir?
Mafsal bağlantıları, pimler, motor çıkışı, kapı bağlantı braketi,
kapı menteşeleri ve montaj geometrisi birlikte kontrol edilmelidir.
