NICE WALKY ORİJİNAL REDÜKTÖR YEDEK PARÇA KİTİ

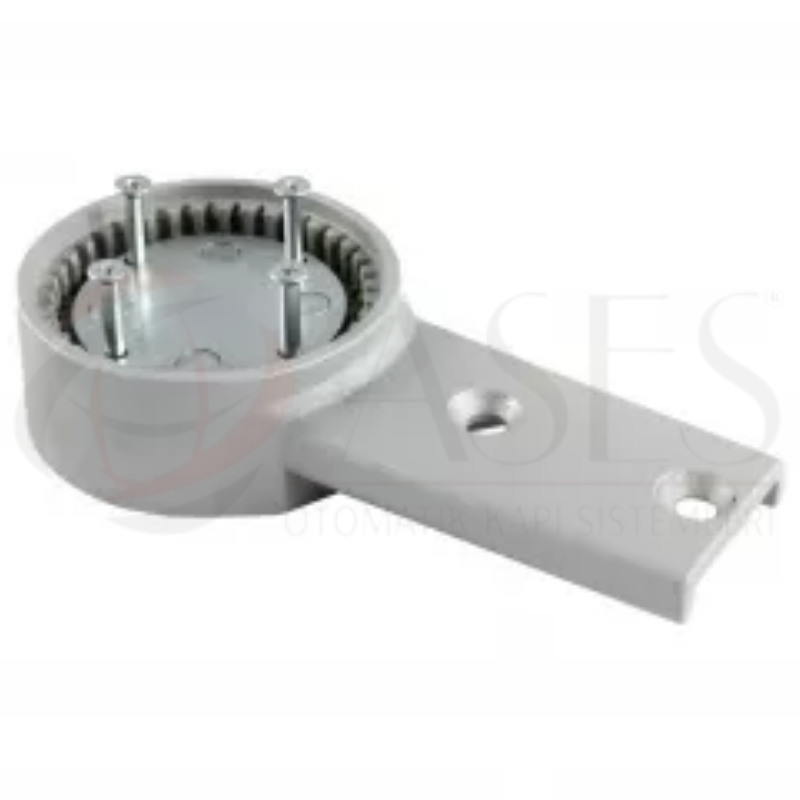

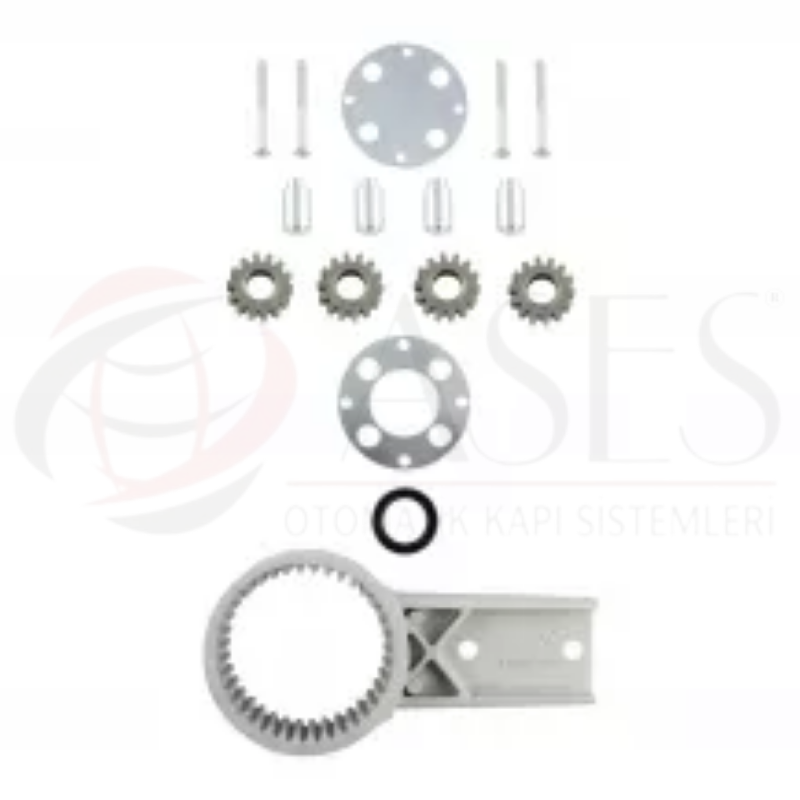

Nice SPAMG216A00 Walky Göbek ve Planet Redüktör Dişli Takımı – Orijinal Yedek Parça
Nice WALKY kanatlı kapı motorlarının mekanik transmisyon ve planet redüktör
bölümünde kullanılan SPAMG216A00 kodlu orijinal tamir kitidir. Motor tarafından
üretilen dönme hareketinin redüksiyon sistemi içerisinde işlenerek çıkış koluna
aktarılmasını sağlayan planet-satellite dişli ve mekanik bağlantı grubunun
servis ve revizyonunda kullanılır.
Parça KoduSPAMG216A00
Uyumlu SistemNice WALKY
Ürün TipiPlanet Redüktör Dişli Tamir Kiti
Ana FonksiyonRedüksiyon ve Hareket Aktarımı
Walky Redüktör Aktarma Sistemini Orijinal Nice Kit ile Yenileyin
Nice SPAMG216A00, WALKY motorunun mekanik transmisyon bölümünde
kullanılan planet-satellite redüktör tamir grubudur. Servis listelerinde ayrı
bir transmisyon tamir kiti olarak tanımlanır ve redüktör içerisindeki hareket
aktarımının yenilenmesine olanak sağlar.
Dişli aşınması, mekanik boşluk, diş kırılması veya transmisyon grubunda oluşabilecek
deformasyonlar motor hareketinin kapı koluna düzgün aktarılamamasına neden olabilir.
SPAMG216A00 ile ilgili mekanik grup komple motor değiştirilmeden servis edilebilir.
Teknik ve Fonksiyonel Bilgiler
| Marka | Nice |
| Parça Kodu | SPAMG216A00 |
| Ürün Tipi | Planet / Satellite Transmisyon Tamir Kiti |
| Uyumlu Seri | Nice WALKY |
| Parça Grubu | Redüktör ve Mekanik Transmisyon |
| Ana Fonksiyon | Motor Hareketini Redükte Ederek Çıkış Sistemine Aktarmak |
| Mekanik Sistem | Planet / Satellite Dişli Aktarma Sistemi |
| Servis Kullanımı | Redüktör Revizyonu ve Transmisyon Onarımı |
| İlgili Çıkış Parçası | BMG1696MHR08.45673 Çıkış Kolu |
| İlgili Dişli | PMD2425.4610 Çember Dişli |
| Ürün Niteliği | Orijinal Nice Yedek Parça Kiti |
Öne Çıkan Avantajlar
- Nice WALKY mekanik transmisyon sistemi için orijinal servis kitidir
- Planet ve satellite aktarma mekanizmasının revizyonuna imkân verir
- Redüktör içerisinde oluşan mekanik aşınmaların giderilmesini destekler
- Motor hareketinin çıkış koluna sağlıklı biçimde aktarılmasına yardımcı olur
- Dişli boşluğu ve mekanik vuruntu sorunlarının onarımında kullanılabilir
- Komple WALKY motoru değiştirmeden mekanik servis yapılmasına olanak sağlar
- Birbiriyle çalışan transmisyon parçalarının takım halinde yenilenmesini sağlar
- Orijinal Nice servis parça yapısına uygun çözüm sunar
SPAMG216A00 Ne İşe Yarar?
WALKY motor içerisindeki elektrik motoru yüksek devirli dönme hareketi üretir.
Kapı kanadının kontrollü hareket ettirilebilmesi için bu hareketin redüktör
sistemi içerisinde uygun hız ve torka dönüştürülmesi gerekir.
SPAMG216A00 planet-satellite transmisyon grubu bu mekanik aktarım zincirinin
servis kitidir. Redüktör içerisindeki hareketi işleyerek çıkış sistemine ve
devamında WALKY kol mekanizmasına aktarılmasına yardımcı olur.
Kullanım Alanları
- Nice WALKY kanatlı kapı motorları
- Planet redüktör mekanizması revizyonları
- Satellite transmisyon grubu onarımları
- Dişli aşınması bulunan WALKY motorları
- Redüktörde mekanik boşluk oluşan sistemler
- Motor çalıştığı halde çıkış hareketinin zayıfladığı uygulamalar
- WALKY mekanik transmisyon bakım işlemleri
- Profesyonel Nice yedek parça servis uygulamaları
Paket İçeriği ve Fonksiyonu
Ana Ürün
WALKY Satellite Transmisyon Tamir Kiti
Parça Kodu
SPAMG216A00
Kit Grubu
Planet Redüktör / Aktarma Sistemi
Uyumluluk
Nice WALKY
Aktarma Parçası
Dişli Çıkış Kolu Grubu
Dişli Sistemi
Çember ve Planet Aktarma Elemanları
Mekanik Görev
Redüksiyon ve Tork Aktarımı
Servis Kullanımı
Transmisyon Revizyonu
SPAMG216A00 + NICE WALKY + PLANET REDÜKTÖR + SATELLITE TRANSMİSYON + DİŞLİ AKTARMA GRUBU + ORİJİNAL NICE
SPAMG216A00 bir transmisyon servis kitidir. Komple elektrik motoru,
kontrol kartı, komple WALKY motoru, dış kol grubu ve ayrıca belirtilmeyen
gövde veya elektronik parçalar paket içeriğine dahil değildir.
Servis listesindeki kit bileşenleri üretim revizyonuna göre kontrol edilmelidir.
Planet Redüktör Sistemi Neden Önemlidir?
Planet dişli sistemi, motorun yüksek devirli hareketini kapı otomasyonunun
ihtiyaç duyduğu kontrollü mekanik harekete dönüştüren temel aktarma
mekanizmalarından biridir. Dişlilerin birbirine doğru şekilde oturması,
boşlukların kontrol altında olması ve hareketin kesintisiz aktarılması gerekir.
Bu sistemde oluşabilecek aşınma veya kırılmalar çıkış koluna iletilen torkun
azalmasına ve kapının hareket performansının bozulmasına neden olabilir.
SPAMG216A00 Arızasının Olası Belirtileri
Motor çalışmasına rağmen kolun yeterince hareket etmemesi, redüktör içerisinden
tıkırtı veya dişli sesi gelmesi, çıkış kolunda aşırı boşluk oluşması, kapının
kesintili hareket etmesi veya motor devrinin mekanik harekete sağlıklı
aktarılamaması transmisyon grubunun kontrol edilmesini gerektirebilir.
Aynı belirtiler elektrik motoru, çıkış kolu veya kapı mekanizmasındaki aşırı
direnç nedeniyle de oluşabilir. Arıza teşhisinde tüm mekanik aktarma zinciri
birlikte değerlendirilmelidir.
BMG1696MHR08.45673 Çıkış Kolunu da Kontrol Edin
SPAMG216A00 transmisyon grubu, WALKY motorun çıkış bölümündeki
BMG1696MHR08.45673 dişli çıkış kolu ile birlikte çalışan
mekanik sistemin parçasıdır.
Redüktör dişlilerinde aşınma varsa çıkış kolunun dişli bağlantı yüzeylerinde de
deformasyon veya boşluk oluşmuş olabilir. Revizyon sırasında temas yüzeyleri,
miller, pimler ve bağlantı noktalarının birlikte kontrol edilmesi önerilir.
Montaj ve Servis Bilgisi
SPAMG216A00 değişimine başlamadan önce WALKY motorun elektrik beslemesi tamamen
kesilmeli ve kapı kanadı güvenli konumda sabitlenmelidir. Redüktör açılırken
mevcut parçaların konumu ve montaj sırası dikkatle takip edilmelidir.
Dişli yüzeylerinde kırık parçalar, metal veya plastik talaş kalıntıları ve
anormal aşınma bulunup bulunmadığı kontrol edilmeli; transmisyon içerisindeki
diğer mekanik parçalar temiz ve hasarsız durumda olmalıdır.
Montaj sonrasında mekanizma önce elle kontrol edilmeli, sıkışma veya anormal
boşluk bulunmadığı doğrulandıktan sonra otomatik çalışma testi yapılmalıdır.
SPAMG216A00 ile SPWL1024002 Aynı Parça Değildir
SPAMG216A00, servis listelerinde WALKY için
satellite transmisyon tamir kiti olarak tanımlanır.
SPWL1024002 ise WALKY planet dişli / planet mekanizma grubu
olarak ayrı bir servis koduyla listelenmektedir.
Bu nedenle sipariş sırasında yalnızca “Walky dişlisi” ifadesiyle seçim
yapılmamalıdır. Mevcut motor içerisindeki hasarlı grubun ve parça kodunun
doğru tespit edilmesi gerekir.
SPAMG216A00 + NICE WALKY PARÇA KODU UYUMLULUĞUNU MUTLAKA KONTROL EDİN
Sipariş öncesinde ihtiyaç duyulan parçanın SPAMG216A00 kodlu satellite
transmisyon / planet redüktör tamir grubu olduğunu doğrulayınız.
SPWL1024002 planet dişli grubu, SPWL1024001 elektrik motor kiti veya
SPAMG215A00 komple kol kitiyle karıştırmayınız.
ASES BİLGİ NOTU
Planet veya transmisyon dişlilerinde kırılma oluşmuşsa arızaya neden olan
mekanik yük mutlaka araştırılmalıdır. Kapı menteşelerinde sıkışma, WALKY kol
geometrisinde bozukluk, çıkış kolunda aşırı boşluk veya yanlış mekanik ayar
yeni takılan dişli grubunun tekrar hasar görmesine neden olabilir.
Sık Sorulan Sorular
Nice SPAMG216A00 nedir?
Nice WALKY motorlarda kullanılan orijinal satellite transmisyon ve
planet redüktör mekanizması tamir kitidir.
SPAMG216A00 hangi motorla uyumludur?
Nice WALKY motor serisinin mekanik transmisyon sisteminde kullanılan
servis kitidir. Sipariş öncesinde mevcut motor ve parça kodu kontrol edilmelidir.
SPAMG216A00 ne işe yarar?
Motor tarafından üretilen hareketin redüktör sistemi içerisinde
dönüştürülerek çıkış mekanizmasına aktarılmasını sağlayan mekanik
transmisyon grubunun yenilenmesinde kullanılır.
SPAMG216A00 komple motor mudur?
Hayır. SPAMG216A00 mekanik transmisyon ve redüktör tamir kitidir.
Elektrik motoru, kontrol kartı ve komple WALKY motoru ayrı parçalardır.
Dişli seti değişirken başka hangi parçalar kontrol edilmelidir?
Çıkış kolu, çember dişli yüzeyleri, planet mekanizma, miller, pimler,
bağlantı noktaları ve kapının mekanik hareketi birlikte kontrol edilmelidir.
