NICE WIL / WIDE ORİJİNAL BARİYER YEDEK PARÇA

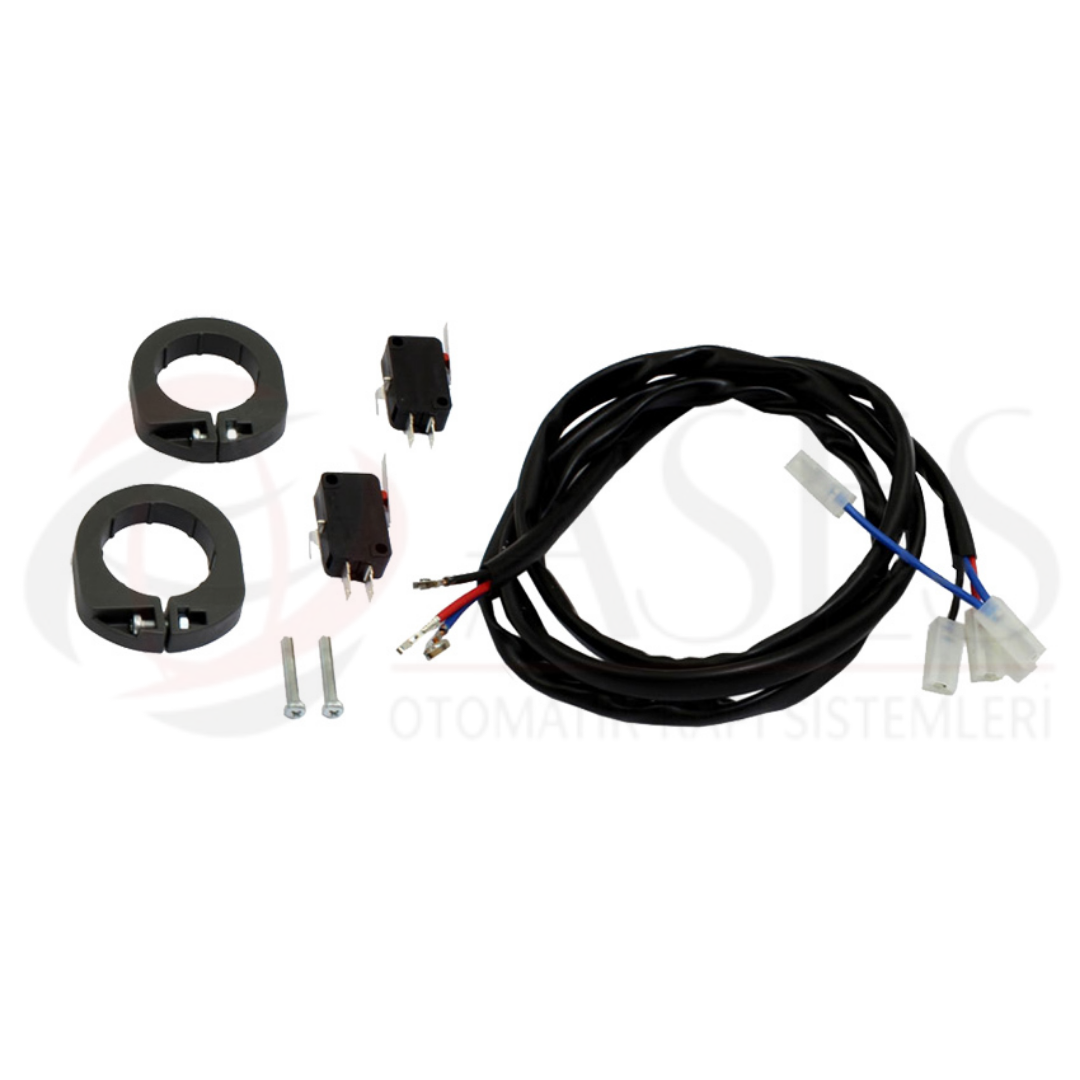

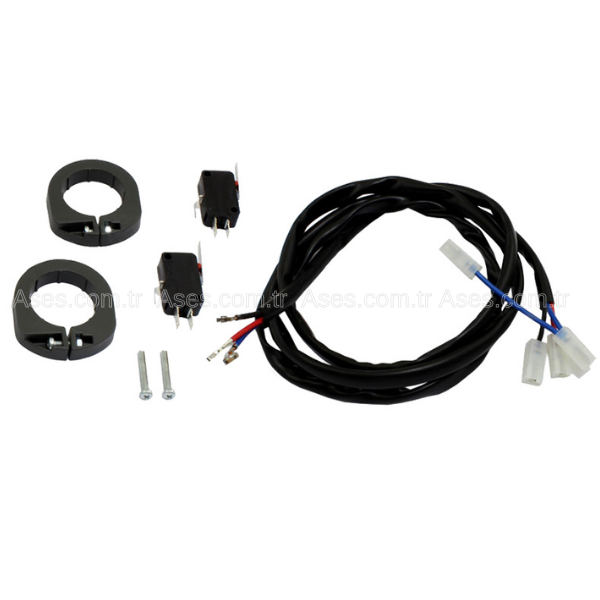

Nice SPLSM01600A WIL / WIDE Bariyer Limit Switch Kiti – Orijinal Yedek Parça
Nice WIL ve WIDE bariyer sistemlerinde kullanılan SPLSM01600A kodlu orijinal limit switch kitidir. Bariyer mekanizmasının açılma ve kapanma son konumlarının algılanmasına yardımcı olarak motorun hareket sınırlarının kontrol edilmesini sağlayan mekanik-elektriksel servis grubudur.
Parça KoduSPLSM01600A
Uyumlu SistemNice WIL / WIDE
Ürün TipiLimit Switch Kiti
Ana FonksiyonAçık / Kapalı Son Konum Algılama
Bariyer Son Konum Kontrolünü Orijinal Nice Kit ile Yenileyin
Nice SPLSM01600A, WIL ve WIDE bariyer mekanizmalarının hareket sınırlarının belirlenmesinde kullanılan orijinal switch servis kitidir. Bariyer kolunun tamamen açık ve tamamen kapalı konumlara ulaştığının mekanik olarak algılanmasına yardımcı olur.
Limit switch sistemindeki aşınma, mekanik tetikleme problemi veya elektriksel kontak arızası bariyerin son konumlarda doğru durmamasına, hareket komutlarının düzensizleşmesine veya kontrol ünitesinin doğru konum bilgisi alamamasına neden olabilir. SPLSM01600A ile ilgili switch grubu servis edilebilir.
Teknik ve Fonksiyonel Bilgiler
| Marka |
Nice |
| Parça Kodu |
SPLSM01600A |
| Ürün Tipi |
Bariyer Limit Switch Kiti |
| Uyumlu Seri |
Nice WIL / WIDE |
| Servis Grubu |
Switch / Son Konum Algılama |
| Ana Fonksiyon |
Bariyer Hareket Sonlarını Algılamak |
| Algılanan Konumlar |
Açık ve Kapalı Son Konum |
| Çalışma Yapısı |
Mekanik Tetiklemeli Switch Sistemi |
| Montaj Bölgesi |
Bariyer İç Mekanizması |
| Kullanım Amacı |
Limit Kontrolü ve Servis Revizyonu |
| Ürün Niteliği |
Orijinal Nice Yedek Parça Kiti |
Öne Çıkan Avantajlar
- Nice WIL ve WIDE bariyer sistemleri için orijinal servis kitidir
- Açılma ve kapanma son konumlarının algılanmasına yardımcı olur
- Bariyer kolunun doğru noktada durmasını destekler
- Arızalı limit switch sisteminin yenilenmesine imkân verir
- Kontrol ünitesinin doğru konum bilgisi almasına yardımcı olur
- Mekanik switch sistemindeki aşınma ve tetikleme problemlerinin servisinde kullanılır
- Komple motor veya redüktör değişimine gerek kalmadan onarım sağlar
- SPLSM01600A servis koduyla doğru yedek parça seçimini kolaylaştırır
SPLSM01600A Ne İşe Yarar?
Bariyer motoru açma veya kapama yönünde çalışırken kolun hareketinin belirli noktalarda sonlandırılması gerekir. Limit switch sistemi, bariyer mekanizmasının fiziksel konumunu algılayarak kontrol ünitesine son konuma ulaşıldığı bilgisinin iletilmesine yardımcı olur.
SPLSM01600A, WIL ve WIDE bariyerlerde bu görevi yerine getiren switch grubunun servis kitidir. Doğru çalışan limit sistemi bariyer kolunun mekanik sınırları zorlamadan açık ve kapalı konumlarda durmasına yardımcı olur.
Kullanım Alanları
- Nice WIL bariyer sistemleri
- Nice WIDE bariyer sistemleri
- WIL4 bariyer limit switch revizyonları
- WIL6 bariyer limit switch revizyonları
- Son konum algılaması düzensiz çalışan bariyerler
- Switch mekanizması aşınmış sistemler
- Bariyer bakım ve servis uygulamaları
- Profesyonel Nice bariyer yedek parça işlemleri
Paket İçeriği ve Fonksiyonu
Ana Ürün WIL / WIDE Limit Switch Kiti
Parça Kodu SPLSM01600A
Parça Grubu Switch ve Tetikleme Sistemi
Uyumluluk Nice WIL / WIDE
Kontrol Görevi Açık Konum Algılama
Kontrol Görevi Kapalı Konum Algılama
Sistem Tipi Mekanik Limit Switch
Servis Kullanımı Limit Sistemi Revizyonu
SPLSM01600A + NICE WIL / WIDE + LIMIT SWITCH KİTİ + AÇIK / KAPALI KONUM ALGILAMA + ORİJİNAL NICE YEDEK PARÇA
SPLSM01600A limit switch servis kitidir. Komple bariyer motoru, redüktör, kontrol kartı, encoder kartı, bariyer kolu, yay sistemi ve ayrıca belirtilmeyen diğer mekanik veya elektronik parçalar paket içeriğine dahil değildir.
Bariyer Limit Switch Sistemi Neden Önemlidir?
Bariyer kolu hareket ederken mekanik sistemin açık ve kapalı konum sınırlarını doğru şekilde algılaması gerekir. Limit switch mekanizması bu son konumların belirlenmesinde önemli rol oynar.
Switch doğru tetiklenmezse motor son konuma ulaştığı halde çalışmaya devam etmeye çalışabilir veya bariyer kolu istenen noktaya ulaşmadan durabilir. Bu durum mekanik sistem üzerinde gereksiz yük oluşturabilir.
SPLSM01600A Arızasının Olası Belirtileri
Bariyer kolunun açık veya kapalı konumda yanlış noktada durması, son konuma geldiğinde motorun hareket komutunun kesilmemesi, bariyerin yalnızca bir yönde düzensiz çalışması veya limit switch tetiklenmesine rağmen kontrol ünitesinin konum bilgisi alamaması switch grubunun kontrol edilmesini gerektirebilir.
Benzer belirtiler kablolama, kontrol kartı veya mekanik tetikleme kamındaki ayarsızlıktan da kaynaklanabilir. Bu nedenle switch değişiminden önce sistem bütün olarak kontrol edilmelidir.
Limit Switch Tetikleme Milini ve Kam Sistemini Kontrol Edin
SPLSM01600A switch grubu, bariyer mekanizmasının hareketini takip eden tetikleme sistemiyle birlikte çalışır. WIL ve WIDE servis parçalarında PMD0063AR04.8003 kodlu kamlı mil gibi ilgili mekanik elemanlar ayrı parça olarak bulunabilir.
Switch sağlam olsa dahi tetikleme kamı, mil veya mekanik ayar doğru değilse son konum algılaması hatalı olabilir. Servis sırasında switch ile birlikte tetikleme mekanizmasının da kontrol edilmesi önerilir.
Montaj ve Servis Bilgisi
SPLSM01600A değişiminden önce bariyerin elektrik beslemesi tamamen kesilmeli ve bariyer kolu güvenli konuma alınmalıdır. Bariyer sistemlerinde denge yayı önemli mekanik enerji taşıdığından iç mekanizmaya müdahale dikkatli yapılmalıdır.
Yeni switch grubu monte edilirken mevcut kablo bağlantıları, switch konumları ve mekanik tetikleme noktaları doğru şekilde korunmalıdır. Açık ve kapalı limitlerin gerçek bariyer hareketiyle uyumlu olması gerekir.
Montaj sonrasında bariyer kontrollü olarak birkaç açma-kapama çevriminde test edilmeli; switchlerin her iki son konumda doğru şekilde tetiklendiği doğrulanmalıdır.
SPLSM01600A Encoder Kartı veya Kontrol Kartı Değildir
SPLSM01600A, WIL ve WIDE bariyerlerin mekanik limit switch servis kitidir. Kontrol ünitesi, ana elektronik kart veya encoder kartı değildir.
Bariyer modeline göre elektronik konum algılama ve kontrol sistemlerinde farklı parçalar bulunabilir. Arıza teşhisinde switch grubu ile elektronik kontrol bileşenleri birbirinden ayrılarak değerlendirilmelidir.
SPLSM01600A + NICE WIL / WIDE UYUMLULUĞUNU MUTLAKA KONTROL EDİN
Sipariş vermeden önce mevcut bariyerinizin Nice WIL veya WIDE serisine ait olduğunu ve ihtiyaç duyulan parçanın SPLSM01600A kodlu limit switch kiti olduğunu doğrulayınız. Bariyer modelinin üretim revizyonu ve mevcut switch mekanizması servis öncesinde kontrol edilmelidir.
ASES BİLGİ NOTU
Limit switch arızası şüphesinde yalnızca switchleri değiştirmeden önce tetikleme kamını, bağlantı kablolarını, soketleri ve mekanik ayarı da kontrol ediniz. Bariyer kolunun fiziksel stoperlere aşırı baskı yapması veya limit konumlarının yanlış ayarlanması yeni switch grubunun çalışma ömrünü olumsuz etkileyebilir.
Sık Sorulan Sorular
Nice SPLSM01600A nedir?
Nice WIL ve WIDE bariyerlerde kullanılan orijinal limit switch servis kitidir.
SPLSM01600A hangi bariyerlerle uyumludur?
Nice yedek parça listelerinde WIL / WIDE bariyer switch kiti olarak tanımlanır. WIL4 ve WIL6 servis listelerinde de SPLSM01600A limit switch kiti olarak yer almaktadır.
SPLSM01600A ne işe yarar?
Bariyer kolunun açık ve kapalı son konumlarının algılanmasına yardımcı olarak motor hareketinin doğru noktada sonlandırılmasını destekler.
Bu ürün encoder kartı mıdır?
Hayır. SPLSM01600A mekanik limit switch grubudur. Encoder veya ana kontrol kartı farklı elektronik parçalardır.
Limit switch değişiminde başka neler kontrol edilmelidir?
Switch kabloları, soket bağlantıları, mekanik tetikleme kamı, kamlı mil, açık-kapalı limit ayarı ve kontrol ünitesinin girişleri birlikte kontrol edilmelidir.
