NICE WIDE ORİJİNAL MEKANİK YEDEK PARÇA

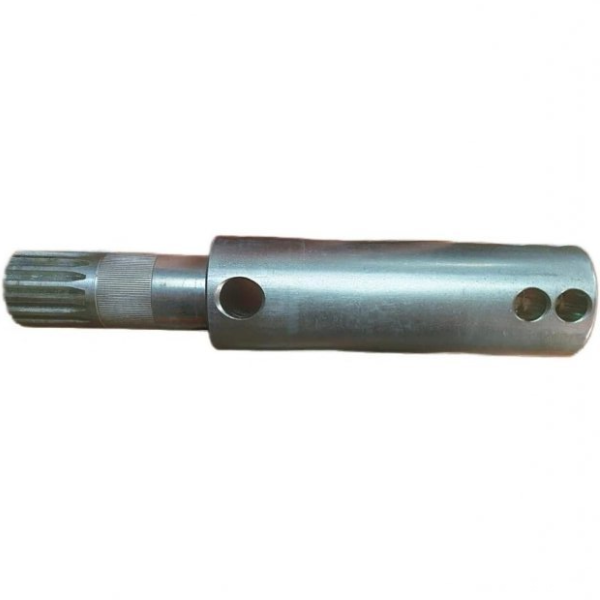

Nice PD1398A0000 WIDE M / WIDE L Bariyer Redüktör Çıkış Şaftı – Orijinal Yedek Parça
Nice WIDE M ve WIDE L kollu bariyer sistemlerinin redüktör mekanizmasında kullanılan
PD1398A0000 kodlu çıkış şaftıdır. Redüktör içerisinde oluşturulan düşük devirli ve yüksek
torklu hareketin bariyerin çıkış mekanizmasına aktarılmasını sağlayan orijinal Nice mekanik
servis parçasıdır.
Parça KoduPD1398A0000
Uyumlu SistemWIDE M / WIDE L
Ürün TipiRedüktör Çıkış Şaftı
Ana FonksiyonTork ve Hareket Aktarımı
WIDE M ve WIDE L Bariyer Redüktörünüzün Çıkış Şaftını Yenileyin
Nice PD1398A0000, WIDE M ve WIDE L bariyerlerin redüktör çıkış bölümünde
görev yapan mekanik şaft parçasıdır. Motor ve redüktör dişli grubu tarafından oluşturulan
hareketin bariyerin çıkış mekanizmasına aktarılmasına yardımcı olur.
Şaft yüzeylerinde aşınma, yatak bölgesinde boşluk, eğilme veya bağlantı noktalarında
deformasyon meydana geldiğinde bariyer hareketinde boşluk, vuruntu veya düzensiz çalışma
görülebilir. Bu durumda çıkış şaftı ve ona bağlı redüktör parçaları birlikte kontrol edilmelidir.
Teknik ve Fonksiyonel Bilgiler
| Marka | Nice |
| Parça Kodu | PD1398A0000 |
| Ürün Tipi | Redüktör Çıkış Şaftı |
| Uyumlu Modeller | Nice WIDE M / WIDE L |
| Uyumlu Versiyonlar | WIDE M / WIDE M R10 / WIDE L / WIDE L R10 |
| Parça Grubu | Redüktör Mekanik Aktarma Sistemi |
| Ana Fonksiyon | Redüktör Torkunu Çıkış Mekanizmasına Aktarmak |
| Montaj Bölgesi | Motor-Redüktör Çıkış Bölümü |
| Çalışma Tipi | Mekanik Döner Şaft |
| Kullanım Amacı | Bakım / Redüktör Revizyonu / Şaft Değişimi |
| Ürün Niteliği | Orijinal Nice Yedek Parça |
Öne Çıkan Avantajlar
- Nice WIDE M bariyer sistemiyle uyumludur
- Nice WIDE L bariyer sistemiyle uyumludur
- WIDE M R10 ve WIDE L R10 servis uygulamalarında kullanılabilir
- PD1398A0000 koduyla doğru servis parçası seçimini kolaylaştırır
- Redüktör çıkışındaki tork aktarımını destekler
- Bariyer mekanizmasının kontrollü hareketine yardımcı olur
- Aşınmış veya hasarlı çıkış şaftının tekil olarak yenilenmesini sağlar
- Orijinal Nice mekanik servis parçasıdır
PD1398A0000 Ne İşe Yarar?
Bariyer elektrik motorunun oluşturduğu yüksek devirli hareket, redüktör sistemi içerisinde
düşürülerek daha yüksek torka dönüştürülür. Bu torkun bariyerin hareket mekanizmasına
aktarılabilmesi için sağlam bir çıkış şaftına ihtiyaç vardır.
PD1398A0000, redüktörün çıkış tarafında dönme hareketini taşıyan mekanik şafttır.
Redüktör içerisindeki aktarma grubundan aldığı hareketi bariyer mekanizmasının sonraki
bağlantı elemanlarına ileterek kolun açılma ve kapanma hareketini destekler.
Kullanım Alanları
- Nice WIDE M kollu bariyer sistemleri
- Nice WIDE M R10 bariyer sistemleri
- Nice WIDE L kollu bariyer sistemleri
- Nice WIDE L R10 bariyer sistemleri
- WIDE motor-redüktör revizyonları
- Çıkış şaftı aşınma ve boşluk onarımları
- Bariyer mekanik aktarma sistemi bakımları
- Profesyonel bariyer servis uygulamaları
Paket İçeriği ve Fonksiyonu
Ana ÜrünNice WIDE M / WIDE L Çıkış Şaftı
Parça KoduPD1398A0000
Miktar1 Adet Şaft
Parça TipiRedüktör Çıkış Mili
UyumlulukWIDE M / WIDE L
Montaj AlanıRedüktör Çıkış Bölümü
Mekanik GörevTork ve Dönme Hareketi Aktarımı
Ana SistemBariyer Mekanik Aktarma Grubu
PD1398A0000 + WIDE M / WIDE L + REDÜKTÖR ÇIKIŞ ŞAFTI + TORK AKTARIM PARÇASI + ORİJİNAL NICE YEDEK PARÇA
Komple redüktör, elektrik motoru, komple çıkış dişli/şaft seti SPWIDE0002, rulmanlar,
bağlantı kolları, bariyer kolu ve ayrıca belirtilmeyen diğer mekanik veya elektronik
parçalar paket içeriğine dahil değildir.
Redüktör Çıkış Şaftı Neden Önemlidir?
Çıkış şaftı, redüktörün ürettiği torkun bariyerin hareket mekanizmasına ulaşmasını sağlayan
temel mekanik bağlantı noktalarından biridir. Şaftın doğru eksende ve boşluksuz çalışması,
bariyer kolunun düzenli hareketi açısından önemlidir.
Şaftta aşınma veya deformasyon oluşması durumunda bağlantı noktalarında boşluk artabilir,
hareket sırasında vuruntu oluşabilir ve redüktörün diğer mekanik parçaları gereksiz yük
altında kalabilir.
Çıkış Şaftı Arızasının Olası Belirtileri
Bariyer kolunda normalden fazla mekanik boşluk oluşması, hareket başlangıcında vuruntu,
redüktör bölgesinden metalik ses gelmesi veya çıkış mekanizmasının düzensiz hareket etmesi
şaft ve bağlantı grubunun kontrol edilmesini gerektirebilir.
Bu belirtiler yalnızca PD1398A0000'dan kaynaklanmayabilir. Redüktör dişlileri, rulmanlar,
bağlantı elemanları, kol taşıyıcı mekanizma ve yay dengesi de birlikte kontrol edilmelidir.
Dişli, Rulman ve Bağlantı Noktalarını Birlikte Kontrol Edin
PD1398A0000 değişiminde çıkış şaftının çalıştığı yataklama bölgeleri, rulmanlar, redüktör
dişlileri ve şaftla bağlantılı hareket elemanları mutlaka kontrol edilmelidir.
Rulman sıkışması, dişli hasarı veya bağlantı bölgesindeki eksen kaçıklığı yeni şaft üzerinde
düzensiz yük oluşturabilir ve parçanın erken aşınmasına neden olabilir.
Montaj ve Redüktör Servis Bilgisi
Redüktör üzerinde işlem yapılmadan önce bariyerin elektrik beslemesi tamamen kesilmeli ve
bariyer kolu ile dengeleme yayı güvenli servis konumuna alınmalıdır.
Yeni çıkış şaftı monte edilirken şaft ekseni, yataklama yüzeyleri, rulmanlar ve bağlantı
noktaları kontrol edilmeli; aşırı boşluk veya sıkışma bulunmamalıdır.
Montaj sonrasında bariyer önce kontrollü çevrimlerle çalıştırılarak redüktör bölgesinde
anormal ses, vuruntu veya düzensiz hareket bulunmadığı doğrulanmalıdır.
PD1398A0000 ile SPWIDE0002 Aynı Parça Değildir
PD1398A0000, WIDE M / WIDE L redüktöründe kullanılan tekil çıkış şaftıdır.
SPWIDE0002 ise WIDE M / WIDE L için daha kapsamlı çıkış dişli / şaft servis
grubu olarak listelenen farklı bir yedek parçadır.
Yalnızca çıkış şaftı hasarlıysa PD1398A0000 doğru parça olabilir. Dişli ve diğer çıkış
bileşenlerinde de hasar bulunuyorsa servis sırasında komple mekanik grubun durumu ayrıca
değerlendirilmelidir.
PD1398A0000 + NICE WIDE M / WIDE L REDÜKTÖR ÇIKIŞ ŞAFTI UYUMLULUĞUNU MUTLAKA KONTROL EDİN
Sipariş vermeden önce bariyerinizin Nice WIDE M, WIDE M R10, WIDE L veya WIDE L R10
serilerinden biri olduğunu ve ihtiyaç duyulan parçanın PD1398A0000 kodlu tekil redüktör
çıkış şaftı olduğunu doğrulayınız. Komple SPWIDE0002 çıkış grubu veya farklı Nice bariyer
şaftlarıyla karıştırmayınız.
ASES BİLGİ NOTU
PD1398A0000 değişiminden önce şaftın neden hasar gördüğünü belirlemek önemlidir.
Redüktör dişlilerini, rulmanları, yataklama bölgelerini, bağlantı mekanizmasını ve bariyer
kolunun yay dengesini birlikte kontrol ediniz. Şaft üzerinde aşırı yan yük veya eksen
kaçıklığı bulunması yeni parçanın kısa sürede yeniden zarar görmesine neden olabilir.
Sık Sorulan Sorular
Nice PD1398A0000 nedir?
Nice WIDE M ve WIDE L bariyerlerin redüktör mekanizmasında kullanılan orijinal
çıkış şaftı / çıkış mili yedek parçasıdır.
PD1398A0000 hangi bariyerlerle uyumludur?
Nice WIDE M, WIDE M R10, WIDE L ve WIDE L R10 bariyer servis listelerinde
kullanılan çıkış şaftıdır.
PD1398A0000 komple redüktör müdür?
Hayır. PD1398A0000 tekil redüktör çıkış şaftıdır. Elektrik motoru ve komple
redüktör grubu ayrı parçalardır.
PD1398A0000 ile SPWIDE0002 aynı ürün müdür?
Hayır. PD1398A0000 tekil çıkış şaftıdır. SPWIDE0002 ise WIDE M / WIDE L için
daha kapsamlı çıkış dişli ve şaft servis grubudur.
Sipariş öncesinde neyi kontrol etmeliyim?
Bariyer modelinizi, mevcut parçanın PD1398A0000 koduyla eşleşip eşleşmediğini,
rulmanları, redüktör dişlilerini ve bağlantı grubunda ek hasar bulunup bulunmadığını
kontrol ediniz.
