NICE TOONA ORİJİNAL MONTAJ YEDEK PARÇASI

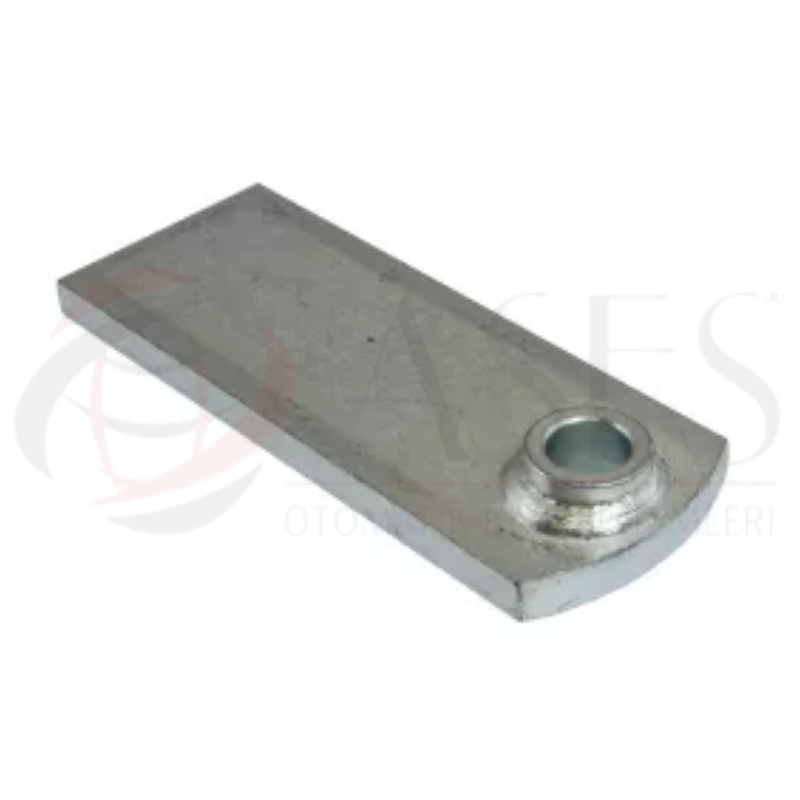

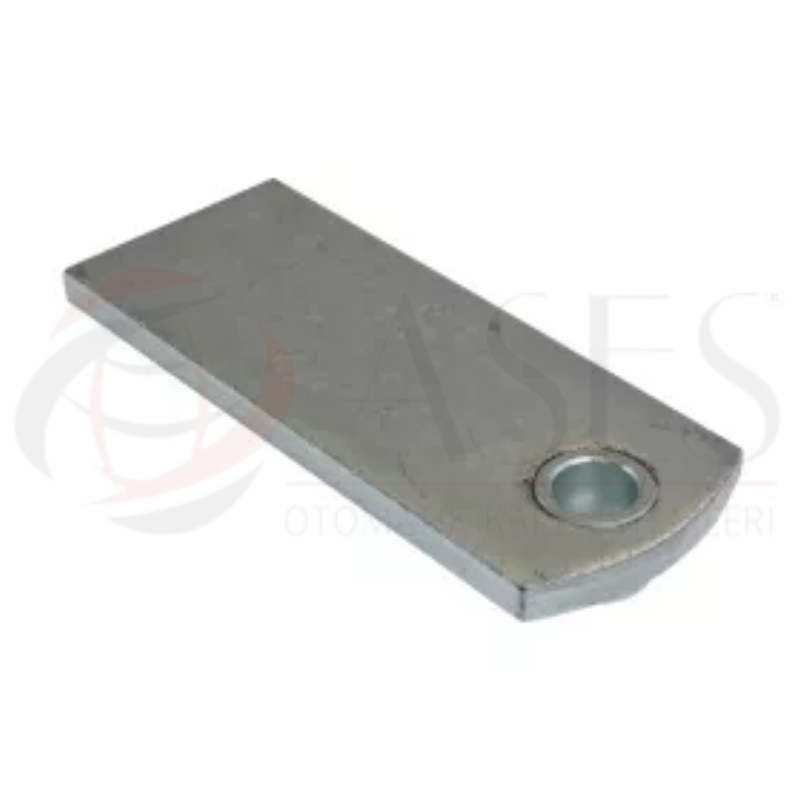

Nice PMD0101R04.4610 TOONA Uzun Ön Motor Montaj Braketi – Orijinal Yedek Parça
Nice TOONA kanatlı kapı motorlarının kapı kanadı tarafındaki ön bağlantısında
kullanılan PMD0101R04.4610 kodlu orijinal uzun ön motor montaj braketidir.
Motorun ön kısmının kapı kanadına bağlanması için mekanik bağlantı noktası
oluşturarak aktüatörün itme ve çekme hareketini kapı kanadına aktarmasına
yardımcı olur.
Parça KoduPMD0101R04.4610
Uyumlu SistemTOONA 4 / TOONA 5
Ürün TipiUzun Ön Motor Braketi
Ana FonksiyonMotoru Kapı Kanadına Bağlamak
TOONA Ön Motor Bağlantısını Orijinal Nice PMD0101R04.4610 ile Yenileyin
Nice PMD0101R04.4610, TOONA doğrusal kanatlı kapı
motorlarında aktüatörün ön kısmını hareketli kapı kanadına bağlamak
amacıyla kullanılan orijinal Nice uzun ön bağlantı braketidir.
Parça Nice servis kaynaklarında doğrudan Long Front Bracket
olarak tanımlanmaktadır. TOONA 4000 ve TOONA 5000 ailesindeki çeşitli
modellerin yanı sıra bazı MOBY, WINGO ve PLUTO motorlarında da ortak
montaj parçası olarak kullanılmaktadır.
Teknik ve Fonksiyonel Bilgiler
| Marka | Nice |
| Parça Kodu | PMD0101R04.4610 |
| Ürün Tipi | Uzun Ön Motor Montaj Braketi |
| Uyumlu Seri | TOONA 4 / TOONA 5 |
| TOONA Modelleri | TO4005 / TO4006 / TO5015 / TO5016 / TO5024 / TO5024I |
| Parça Grubu | Motor Montaj ve Bağlantı Grubu |
| Montaj Bölgesi | Motor Ön Kısım / Kapı Kanadı Tarafı |
| Ana Fonksiyon | Aktüatörün Ön Kısmını Kapı Kanadına Bağlamak |
| Ek Uyumluluk | MOBY / WINGO / PLUTO İlgili Modeller |
| Servis Kullanımı | Ön Motor Bağlantısı Revizyonu |
| Ürün Niteliği | Orijinal Nice Yedek Parça |
Öne Çıkan Avantajlar
- Nice TOONA motorları için orijinal ön montaj parçasıdır
- Uzun tip ön motor bağlantı braketi olarak tasarlanmıştır
- TOONA 4000 ve TOONA 5000 ailesindeki çeşitli modellerle uyumludur
- Motorun ön kısmını hareketli kapı kanadına bağlar
- Aktüatör hareketinin kapı kanadına aktarılmasına yardımcı olur
- Eğilmiş veya hasar görmüş eski ön braketin yenilenmesini sağlar
- Komple motor değiştirilmeden montaj sistemi revize edilebilir
- PMD0101R04.4610 servis koduyla doğru parça seçimini kolaylaştırır
PMD0101R04.4610 Ne İşe Yarar?
TOONA doğrusal kapı motorunun arka kısmı sabit kolon veya direk
tarafına bağlanırken, motorun ön kısmı hareketli kapı kanadına
bağlanır. Motor çalıştığında aktüatörün doğrusal hareketi bu ön
bağlantı noktası üzerinden kapı kanadına aktarılır.
PMD0101R04.4610 bu ön bağlantıyı oluşturan uzun tip brakettir.
Böylece motor ile kapı kanadı arasında gerekli mekanik bağlantının
kurulmasına ve motorun kapıyı açıp kapatabilmesine yardımcı olur.
Kullanım Alanları
- Nice TOONA TO4005 kanatlı kapı motorları
- Nice TOONA TO4006 kanatlı kapı motorları
- Nice TOONA TO5015 kanatlı kapı motorları
- Nice TOONA TO5016 kanatlı kapı motorları
- Nice TOONA TO5024 kanatlı kapı motorları
- Nice TOONA TO5024I kanatlı kapı motorları
- Uyumlu MOBY / WINGO / PLUTO motor uygulamaları
- Kanatlı kapı motoru ön bağlantı bakım ve revizyon işlemleri
Paket İçeriği ve Fonksiyonu
Ana Ürün
Uzun Ön Motor Montaj Braketi
Parça Kodu
PMD0101R04.4610
Braket Tipi
Uzun Tip Ön Braket
Uyumluluk
TOONA 4 / TOONA 5
Montaj Bölgesi
Kapı Kanadı / Motor Ön Tarafı
Bağlantı Görevi
Motor ile Kapı Kanadı Arasında
Ana Fonksiyon
Aktüatör Hareketini Kapıya Aktarmak
Ürün Niteliği
Orijinal Nice Yedek Parça
PMD0101R04.4610 + TOONA + UZUN ÖN MOTOR BRAKETİ + KAPI KANADI BAĞLANTISI + ORİJİNAL NICE
Paket PMD0101R04.4610 kodlu uzun ön motor montaj braketini kapsar.
Arka montaj plakası, arka braket, motor, bağlantı pimi, vida, pul,
somun ve ayrıca belirtilmeyen diğer montaj elemanları dahil değildir.
Ön Motor Montaj Braketi Neden Önemlidir?
Ön braket, doğrusal kanatlı kapı motorunun oluşturduğu itme ve çekme
kuvvetlerinin kapı kanadına aktarıldığı temel mekanik bağlantı
noktalarından biridir. Bu nedenle sağlamlığı ve doğru konumlandırılması
motorun çalışma geometrisi açısından önemlidir.
Braketin eğilmesi veya bağlantı noktasında aşırı boşluk oluşması,
motorun kapı kanadına uyguladığı kuvvetin doğru doğrultuda
aktarılamamasına ve mekanik zorlanmaya neden olabilir.
PMD0101R04.4610 Değişimi Gerektiren Durumlar
Ön brakette eğilme, çatlak, kaynak bölgesinde deformasyon, bağlantı
deliğinde aşınma veya darbe kaynaklı şekil bozukluğu bulunması parçanın
kontrol edilmesini gerektirir.
Kapı kanadına alınan sert darbeler veya motorun yanlış montaj
geometrisiyle uzun süre çalıştırılması ön bağlantı braketine yüksek
mekanik yük bindirebilir. Böyle durumlarda bağlantı pimi ve kapı
üzerindeki sabitleme bölgesi de kontrol edilmelidir.
PMD0101R04.4610 ile PMDPA.4610 Arasındaki Fark
PMD0101R04.4610, motorun ön kısmında bulunan ve
hareketli kapı kanadına bağlantı sağlayan uzun ön brakettir.
PMDPA.4610 ise motorun sabit kolon tarafındaki montaj sisteminde
kullanılan arka montaj plakasıdır.
Bu nedenle iki parça aynı görevi yapmaz. PMD0101R04.4610 kapı
kanadı tarafında, PMDPA.4610 ise motorun sabit yapı tarafındaki
arka montaj sisteminde görev yapar.
Montaj ve Servis Bilgisi
Braket değişiminden önce motorun elektrik beslemesi kesilmeli ve
kapı kanadı kontrolsüz hareket etmeyecek şekilde güvenli konuma
alınmalıdır. Motorun ön bağlantısı sökülürken aktüatör desteklenmelidir.
Yeni braketin konumu belirlenirken kapı menteşe ekseni, arka motor
bağlantı noktası ve üreticinin motor modeli için belirttiği montaj
geometrisi dikkate alınmalıdır.
Montaj tamamlandıktan sonra motor mümkünse önce manuel hareket
ettirilerek bağlantı noktalarında sıkışma veya mekanik bindirme
bulunmadığı kontrol edilmeli; ardından kontrollü elektrikli çalışma
testi yapılmalıdır.
PMD0101R04.4610 Komple Montaj Takımı Değildir
PMD0101R04.4610, Nice servis sisteminde
tekil uzun ön motor bağlantı braketi olarak
listelenmektedir. Komple ön ve arka motor montaj takımı değildir.
Nice servis listelerinde bu parça TOONA/MOBY 5000 için GAP02400,
TOONA/MOBY 4000 için ilgili montaj donanım setleri içerisinde de
bulunabilir. Ancak PMD0101R04.4610 ürün kodu tek başına uzun ön
braketi ifade eder.
PMD0101R04.4610 + TOONA UYUMLULUĞUNU MUTLAKA KONTROL EDİN
PMD0101R04.4610; Nice TOONA TO4005, TO4006, TO5015, TO5016,
TO5024 ve TO5024I modellerinde uzun ön motor braketi olarak
listelenmektedir. Aynı servis parçası bazı MOBY, WINGO ve PLUTO
modellerinde de kullanılmaktadır. Sipariş öncesinde motor modelinizi
ve mevcut parça üzerindeki servis kodunu doğrulayınız.
ASES BİLGİ NOTU
Kanatlı kapı motorlarında ön braket konumu motorun açılma geometrisini
doğrudan etkiler. Eski braket eğilmiş veya kırılmışsa yalnızca parçayı
değiştirmekle yetinmeyin; kapı kanadındaki sabitleme noktası, bağlantı
pimi, arka motor bağlantısı ve kapı menteşelerini de kontrol edin.
Yeni braket üreticinin ilgili motor için belirlediği montaj ölçülerine
uygun şekilde konumlandırılmalıdır.
Sık Sorulan Sorular
Nice PMD0101R04.4610 nedir?
Nice TOONA ve diğer uyumlu kanatlı kapı motorlarında kullanılan
orijinal uzun ön motor montaj braketidir.
PMD0101R04.4610 hangi TOONA motorlarla uyumludur?
TO4005, TO4006, TO5015, TO5016, TO5024 ve TO5024I modelleriyle
uyumlu olarak servis kaynaklarında listelenmektedir.
PMD0101R04.4610 ne işe yarar?
Doğrusal motorun ön kısmını hareketli kapı kanadına bağlayarak
motorun itme ve çekme hareketinin kapıya aktarılmasına yardımcı olur.
PMD0101R04.4610 arka motor braketi midir?
Hayır. PMD0101R04.4610 uzun ön brakettir ve kapı kanadı tarafında
kullanılır. Arka montaj parçaları motorun sabit kolon veya direk
tarafındaki bağlantısında görev yapar.
PMD0101R04.4610 komple montaj seti midir?
Hayır. Ürün tekil uzun ön motor montaj braketidir. Bağlantı
pimleri, vida ve pullar, arka braket ve diğer montaj elemanları
ayrıca temin edilebilir.
