NICE TOONA 5024 HS ORİJİNAL MEKANİK YEDEK PARÇA

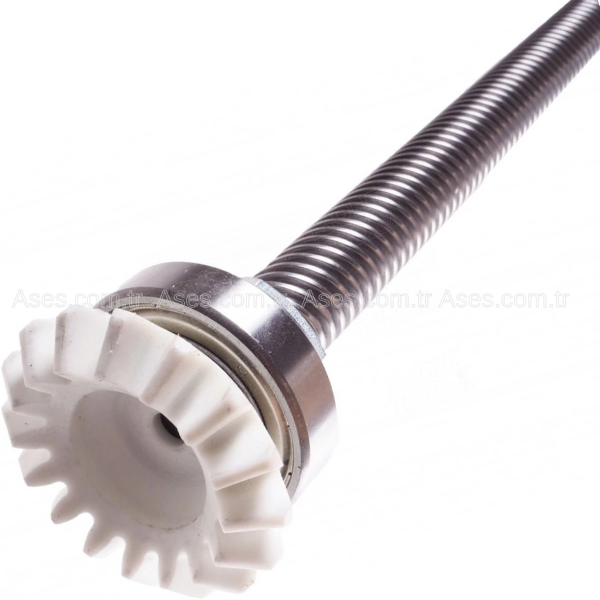

Nice PRTO02B Toona 5024 HS Sonsuz Dişli ve Mil Seti – Orijinal Motor Yedek Parça
Nice Toona 5024 HS kanatlı kapı motorunun iç mekanik hareket
aktarım sisteminde kullanılan PRTO02B kodlu sonsuz vida /
sonsuz dişli ve mil grubudur. Motorun dönme hareketinin
doğrusal tahrik sistemine aktarılmasına yardımcı olur.
Aşınmış, hasar görmüş veya mekanik boşluk oluşmuş mevcut
hareket grubunun yenilenmesinde kullanılan orijinal Nice
motor yedek parçasıdır.
Parça Kodu
PRTO02B
Uyumlu Motor
Toona 5024 HS
Parça Grubu
Sonsuz Vida / Mil
Kullanım
Mekanik Aktarım
Toona 5024 HS Hareket Aktarım Sistemini Yenileyin
Nice PRTO02B, Toona 5024 HS motorun iç
mekanik tahrik sisteminde görev yapan sonsuz vida grubudur.
Yedek parça listelerinde PRTO02B, Toona 5024 ailesinin
worm screw kit yani sonsuz vida grubu olarak
tanımlanmaktadır.
Motor içerisindeki mekanik aktarım parçalarında meydana gelen
aşınma, kırılma veya boşluk; motor çalışmasına rağmen kapı
kolunun sağlıklı hareket etmemesine, sesli çalışmaya veya
hareket aktarımının tamamen kesilmesine neden olabilir.
Teknik ve Fonksiyonel Bilgiler
| Marka |
Nice |
| Parça Kodu |
PRTO02B |
| Ürün Tipi |
Sonsuz Dişli / Sonsuz Vida ve Mil Grubu |
| Uyumlu Model |
Nice Toona 5024 HS |
| Parça Grubu |
İç Mekanik Hareket Aktarma Sistemi |
| Ana Fonksiyon |
Motor Hareketinin Mekanik Tahrik Sistemine Aktarılması |
| Montaj Bölgesi |
Motor İç Mekanizması |
| Kullanım Sistemi |
Kanatlı Kapı Otomasyonu |
| Motor Serisi |
Toona 5024 HS |
| Kullanım Amacı |
Bakım / Revizyon / Mekanik Onarım |
| Değişim Nedeni |
Aşınma / Diş Hasarı / Mekanik Boşluk / Mil Hasarı |
| Ürün Niteliği |
Orijinal Nice Motor Yedek Parça |
Öne Çıkan Avantajlar
- Nice Toona 5024 HS motorla uyumludur
- PRTO02B orijinal parça koduyla doğru seçim sağlar
- Motorun iç mekanik hareket aktarımında görev yapar
- Sonsuz vida / mil grubunun yenilenmesini sağlar
- Aşınmış veya hasarlı tahrik mekanizmasının revizyonunda kullanılabilir
- Motor hareketinin doğrusal sisteme aktarılmasına yardımcı olur
- Komple motor değişimi yerine mekanik revizyon olanağı sağlayabilir
- Profesyonel Toona 5024 HS servis işlemleri için uygundur
PRTO02B Ne İşe Yarar?
Toona 5024 HS içerisindeki elektrik motoru dönme hareketi
üretir. Bu hareketin kapı kanadını ileri ve geri hareket
ettirecek mekanik sisteme aktarılması gerekir.
PRTO02B sonsuz vida grubu, motorun mekanik tahrik zincirinde
görev yaparak dönme hareketinin doğrusal hareket sistemine
aktarılmasına yardımcı olur.
Kullanım Alanları
- Nice Toona 5024 HS kanatlı kapı motorları
- Yüksek hızlı kanatlı kapı otomasyonları
- Bahçe kapısı motor sistemleri
- Villa ve müstakil konut girişleri
- Site ve apartman giriş kapıları
- Ticari alan kanatlı kapıları
- Toona 5024 HS mekanik revizyon işlemleri
- Profesyonel otomasyon servisleri
Paket İçeriği ve Fonksiyonu
Ana Ürün
Nice Toona Sonsuz Vida Grubu
Parça Kodu
PRTO02B
Miktar
1 Set
Parça Tipi
Sonsuz Dişli / Mil Grubu
Uyumlu Motor
Toona 5024 HS
Montaj Alanı
Motor İç Mekanizması
Kullanım
Mekanik Motor Revizyonu
Ana Görev
Hareket ve Tork Aktarımı
PRTO02B + TOONA 5024 HS + SONSUZ DİŞLİ / MİL GRUBU + ORİJİNAL NICE MOTOR YEDEK PARÇA
Elektrik motoru, encoder, karşı çalışan redüktör dişlisi,
ara mil grubu, rulmanlar, hareket somunu, kontrol kartı,
motor gövdesi, manuel kilit mekanizması ve diğer mekanik
veya elektronik parçalar ayrıca belirtilmediği sürece
paket içeriğine dahil değildir.
Toona 5024 HS İçin Sonsuz Vida Grubu Neden Önemlidir?
Toona 5024 HS yüksek hızlı hareket karakteristiğine sahip
bir kanatlı kapı motorudur. Bu nedenle iç mekanik hareket
aktarım grubunun düzgün, boşluksuz ve doğru eksende çalışması
önemlidir.
Sonsuz vida grubunda oluşan deformasyon veya aşınma,
motor tarafından üretilen hareketin mekanik sisteme
sağlıklı şekilde aktarılmasını engelleyebilir.
PRTO02B ve SPAMG217C00A Aynı Parça Değildir
Toona 5024 HS mekanik sisteminde farklı görevleri olan
ayrı yedek parça grupları bulunmaktadır.
PRTO02B sonsuz vida grubudur.
SPAMG217C00A ise ayrı bir mekanik aktarma / sonsuz dişli
çarkı ve ara mil grubudur. Arıza tespitinde bu iki parçanın
birbirine karıştırılmaması gerekir.
Karşı Çalışan Dişli Grubunu Kontrol Edin
Sonsuz vida sistemi karşı çalışan dişli grubuyla sürekli
mekanik temas halindedir.
PRTO02B değiştirilirken karşı dişlide kırık, çapak,
aşırı aşınma veya düzensiz temas bulunmadığından emin olunmalıdır.
Hasarlı Karşı Dişli Yeni PRTO02B Setini de Aşındırabilir
Eski karşı dişlinin temas yüzeyi bozulmuşsa yeni sonsuz
vida grubu düzgün şekilde çalışmayabilir.
Bu durum yeni parçanın kısa süre içerisinde düzensiz
aşınmasına veya mekanik ses oluşmasına neden olabilir.
Aşınmanın Olası Belirtileri
Motor içerisinden gelen sürtünme, sıyırma, diş atlama veya
vuruntu sesi; kapı hareketinde düzensizlik, mekanik boşluk
veya motor çalışmasına rağmen kol hareketinin zayıflaması
iç mekanik grubun kontrol edilmesini gerektirebilir.
Kesin arıza tespiti yalnızca ses üzerinden yapılmamalı;
motor açılarak mekanik parçalar fiziksel olarak incelenmelidir.
Motor Çalışıyor Fakat Kol İlerlemiyorsa
Elektrik motoru çalıştığı halde Toona kolunda ileri veya
geri hareket oluşmuyorsa mekanik aktarım zincirinde arıza
bulunabilir.
PRTO02B ile birlikte karşı dişli grubu, motor çıkışı,
yataklama noktaları ve doğrusal hareket sistemi
birlikte kontrol edilmelidir.
Mil ve Yataklama Noktalarını Kontrol Edin
Milin doğru eksende çalışması sonsuz vida sisteminin
sağlıklı çalışması açısından önemlidir.
Rulman veya yataklama noktalarındaki boşluk, mil eksenini
değiştirerek dişlilerin düzensiz temas etmesine ve
hızlı aşınmasına neden olabilir.
PMD1655R04.4610 ile Karıştırmayın
Toona 5024 HS yedek parça listelerinde
PMD1655R04.4610 kodlu farklı bir sonsuz
mil / worm shaft parçası da bulunmaktadır.
PRTO02B ise komple sonsuz vida seti olarak ayrı bir yedek
parça grubudur. Sipariş sırasında yalnızca parçanın genel
adına değil, ürün koduna göre seçim yapılmalıdır.
Kapı Kanadı Manuel Olarak Rahat Hareket Etmelidir
Yeni mekanik parça takılmadan önce kapı kanadının motor
bağlantısından bağımsız olarak rahat hareket ettiği
kontrol edilmelidir.
Ağır veya sıkışarak hareket eden kapı, Toona motorun iç
aktarım sistemine gereğinden fazla yük bindirebilir.
Kapı Menteşelerini Kontrol Edin
Kanatlı kapılarda menteşelerde oluşan sıkışma, eğilme veya
aşırı boşluk motorun hareket sırasında daha fazla kuvvet
üretmesine neden olabilir.
Mekanik revizyon öncesinde kapının bütün hareket mesafesinde
rahat çalıştığından emin olunmalıdır.
Montaj Geometrisi Mekanik Yükü Etkiler
Toona motorun ön ve arka bağlantı noktalarının doğru
montaj ölçülerinde olması mekanik sistemin dengeli çalışması
açısından önemlidir.
Hatalı motor geometrisi, özellikle açma ve kapama sonlarında
PRTO02B dahil olmak üzere iç hareket parçalarına aşırı
mekanik yük bindirebilir.
Toona 5024 HS ile Uyumlu Orijinal Mekanik Yedek Parça
PRTO02B, Nice Toona 5024 HS yedek parça
listelerinde kullanılan sonsuz vida setidir.
Sipariş öncesinde motor üzerindeki model etiketi ve mevcut
parçanın yapısı mutlaka kontrol edilmelidir.
5024 HS Modeline Odaklı Parça Seçimi
PRTO02B farklı Toona 5024 platformlarında da listelenebilse
de bu ürün sayfası Nice Toona 5024 HS
yedek parça ihtiyacına göre hazırlanmıştır.
Özellikle HS modelinde parça seçerken motor etiketindeki
model kodunun doğrulanması önerilir.
Elektrik Motoru ile Karıştırmayın
PRTO02B elektrik motoru değildir.
Elektrik motorunun oluşturduğu dönme hareketini mekanik
tahrik sistemine ileten sonsuz vida grubudur. Elektrik motoru
arızalarında ilgili motor bileşenleri ayrıca kontrol edilmelidir.
Elektronik Arızaları Çözmez
Kontrol kartı, encoder veya elektrik besleme sistemiyle
ilgili bir problem varsa PRTO02B değişimi bu elektronik
arızayı gidermez.
Parça, Toona motorun mekanik hareket aktarım grubunda
kullanılan bir yedek parçadır.
Komple Motor Yerine Mekanik Revizyon Yapılabilir
Motorun elektriksel ve elektronik bileşenleri sağlıklıysa
yalnızca hasarlı mekanik parçaların değiştirilmesi mümkün olabilir.
PRTO02B bu tür Toona 5024 HS mekanik revizyonlarında
kullanılabilecek orijinal Nice yedek parçalardan biridir.
Universal Bir Sonsuz Dişli Seti Değildir
PRTO02B yalnızca görsel benzerliğe göre seçilebilecek
universal bir Nice motor parçası değildir.
Motor modeli ve PRTO02B parça kodu birlikte değerlendirilmelidir.
Profesyonel Montaj Önerilir
Sonsuz vida grubunun değiştirilmesi motor gövdesinin açılmasını
ve iç mekanik hareket grubuna müdahale edilmesini gerektirir.
Yanlış eksen, hatalı toplama veya hasarlı karşı parçaların
kullanılmaya devam edilmesi yeni setin kısa sürede zarar
görmesine neden olabilir. Profesyonel otomasyon servisi önerilir.
PRTO02B + NICE TOONA 5024 HS UYUMLULUĞUNU MUTLAKA KONTROL EDİN
Sipariş vermeden önce motorunuzun Nice Toona 5024 HS
olduğunu doğrulayınız. Mevcut parçanın fiziksel yapısını
ve PRTO02B kodunu kontrol ediniz. Toona motor ailesinde
farklı sonsuz vida, mil, dişli ve redüktör grupları
bulunduğundan yalnızca görsel benzerliğe göre ürün seçmeyiniz.
ASES BİLGİ NOTU
PRTO02B değişiminden önce motorun elektrik beslemesini tamamen
kesiniz. Motor açıldığında karşı çalışan dişli grubunu,
ara mili, rulman ve yataklama noktalarını, motor çıkışını
ve doğrusal hareket sistemini birlikte kontrol ediniz.
Hasarlı karşı dişli veya aşırı mekanik boşluk bulunan bir
sistem üzerinde yeni sonsuz vida grubunu çalıştırmayınız.
Revizyon sonrasında birkaç kontrollü açma-kapama çevriminde
mekanik ses, titreşim, boşluk ve düzgün hareket aktarımını
test ediniz.
Sık Sorulan Sorular
Nice PRTO02B nedir?
Nice Toona 5024 ailesinde kullanılan iç mekanik
sonsuz vida / worm screw grubudur.
Toona 5024 HS ile uyumlu mudur?
Evet. PRTO02B, Nice Toona 5024 HS yedek parça
listelerinde uyumlu sonsuz vida seti olarak yer almaktadır.
Parça kodu nedir?
Ürün parça kodu PRTO02B'dir.
PRTO02B ne işe yarar?
Motor tarafından üretilen dönme hareketinin mekanik
tahrik ve doğrusal hareket sistemine aktarılmasına
yardımcı olur.
Bu ürün sonsuz dişli mi yoksa mil seti mi?
PRTO02B yedek parça listelerinde sonsuz vida grubu
veya worm screw kit olarak geçmektedir. Motorun iç
mekanik hareket aktarım grubudur.
Elektrik motoru paket içinde midir?
Hayır. PRTO02B mekanik sonsuz vida grubudur.
Elektrik motoru ayrıca belirtilmediği sürece dahil değildir.
SPAMG217C00A paket içinde midir?
Hayır. SPAMG217C00A ayrı bir mekanik aktarma
grubudur ve ayrıca belirtilmediği sürece PRTO02B
paketine dahil değildir.
PMD1655R04.4610 ile aynı parça mıdır?
Hayır. Bunlar farklı yedek parça kodlarıdır.
Sipariş sırasında ürün koduna göre seçim yapılmalıdır.
Motor çalışıyor ama kol hareket etmiyorsa PRTO02B arızalı olabilir mi?
Olabilir. Ancak karşı dişli, elektrik motoru,
ara mil, rulman veya diğer mekanik parçalar da
aynı belirtiyi oluşturabilir.
Sıyırma veya dişli sesi varsa ne yapılmalıdır?
Motor zorlanmaya devam ettirilmemeli ve iç mekanik
aktarım sistemi teknik olarak kontrol edilmelidir.
Karşı çalışan dişli de kontrol edilmeli midir?
Evet. Hasarlı karşı dişli yeni PRTO02B grubunun
kısa sürede aşınmasına neden olabilir.
Rulman boşluğu sonsuz vida sistemini etkiler mi?
Evet. Yataklama boşluğu mil eksenini bozarak dişli
temasının düzensizleşmesine neden olabilir.
Kapı menteşeleri neden kontrol edilmelidir?
Ağır veya sıkışan kapı kanadı motorun mekanik tahrik
sistemine gereğinden fazla yük bindirebilir.
Komple Toona 5024 HS motorunu değiştirmek gerekir mi?
Her zaman değil. Diğer ana bileşenler sağlamsa yalnızca
arızalı mekanik parçalar değiştirilerek motor revize edilebilir.
Her Nice Toona motoruna uyar mı?
Hayır. Universal değildir. Motor modeli ve PRTO02B
parça kodu birlikte doğrulanmalıdır.
Montajı profesyonel servis yapmalı mı?
Evet. Motorun iç mekanik sisteminin sökülmesini ve
doğru eksende yeniden toplanmasını gerektirdiğinden
profesyonel otomasyon servisi önerilir.
Siparişten önce neyi kontrol etmeliyim?
Motorunuzun Nice Toona 5024 HS olduğunu, mevcut
mekanik grubun yapısını ve PRTO02B parça kodunu
kontrol ediniz.
