NICE KAPI ALTI OPTİK EMNİYET SENSÖRÜ
Nice TMF Kapı Altı Optik Emniyet Sensör Alıcı-Verici Seti
Nice endüstriyel seksiyonel kapı sistemlerinde kapının alt emniyet hattını optik olarak kontrol etmek için kullanılan alıcı ve verici sensör setidir. Kızılötesi algılama prensibiyle çalışan TMF, kapı hareket alanında engel veya sıkışma riski oluştuğunda kontrol sistemine emniyet bilgisi iletilmesine yardımcı olur.
Model TMF
Set Yapısı Alıcı + Verici
Teknoloji IR / Kızılötesi
Koruma IP68
Seksiyonel Kapının Alt Kenarında Optik Emniyet Sağlayın
Nice TMF, endüstriyel kapının hareketli alt bölümünde kullanılan optik emniyet sensör sistemidir. Alıcı ve verici üniteler kapının alt kenarında karşılıklı olarak çalışarak optik bir güvenlik hattı oluşturur.
Optik hattın engellenmesi veya güvenlik durumunun değişmesi halinde sistem kontrol ünitesine sinyal göndererek kapının güvenlik fonksiyonunun devreye alınmasına yardımcı olur.
Teknik ve Fonksiyonel Bilgiler
| Marka |
Nice |
| Model |
TMF |
| Ürün Kodu |
920132111001 |
| Ürün Tipi |
Kapı Altı Optik Emniyet Sensörü |
| Set Yapısı |
Alıcı (RX) + Verici (TX) |
| Algılama Teknolojisi |
IR / Kızılötesi Optik |
| Algılama Mesafesi |
0 – 7 Metre |
| Besleme |
10–15 V DC |
| Çıkış |
Röle – NO / NC Kuru Kontak |
| Koruma Sınıfı |
IP68 |
| RX Kablo Uzunluğu |
10,5 Metre |
| TX Kablo Uzunluğu |
1 Metre |
| Kullanım Alanı |
Endüstriyel Seksiyonel Kapı |
Öne Çıkan Avantajlar
- Kapının alt kenarında optik güvenlik hattı oluşturur
- Alıcı ve verici olmak üzere komple sensör seti yapısına sahiptir
- Kızılötesi algılama teknolojisiyle engel tespitine yardımcı olur
- 0–7 metre aralığındaki kapı uygulamalarında kullanılabilir
- IP68 koruma sınıfıyla zorlu kapı ortamlarına uygun yapı sunar
- NO / NC kuru kontak çıkışıyla uyumlu kontrol sistemlerine bağlanabilir
- RX tarafındaki 10,5 metre kablo montaj ve pano bağlantısında avantaj sağlar
- Endüstriyel seksiyonel kapılarda alt kenar emniyetini destekler
Nice TMF Ne İşe Yarar?
Seksiyonel kapı aşağı doğru kapanırken alt kenarda kişi, araç veya başka bir engel bulunması sıkışma ve çarpma riski oluşturabilir.
TMF optik sensör sistemi kapının alt güvenlik hattını izleyerek meydana gelen değişikliği kontrol sistemine bildirir. Kontrol ünitesi aldığı bu bilgiye göre kapının hareketini durdurabilir veya programlanan emniyet davranışını gerçekleştirebilir.
Kullanım Alanları
- Endüstriyel seksiyonel kapılar
- Depo giriş kapıları
- Fabrika ve üretim tesisi kapıları
- Lojistik merkezi kapıları
- Yükleme alanı seksiyonel kapıları
- Servis ve araç giriş kapıları
- Yoğun kullanımlı endüstriyel geçişler
- Optik alt kenar güvenliği gereken kapı sistemleri

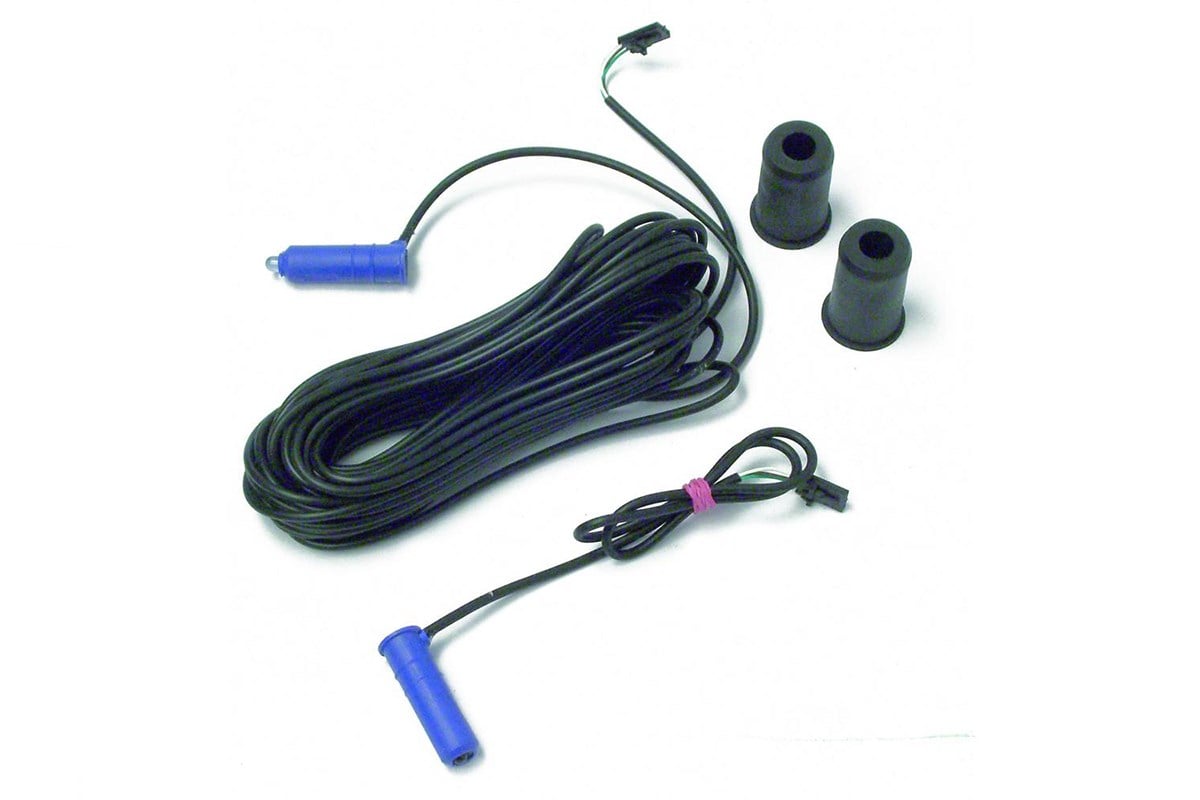

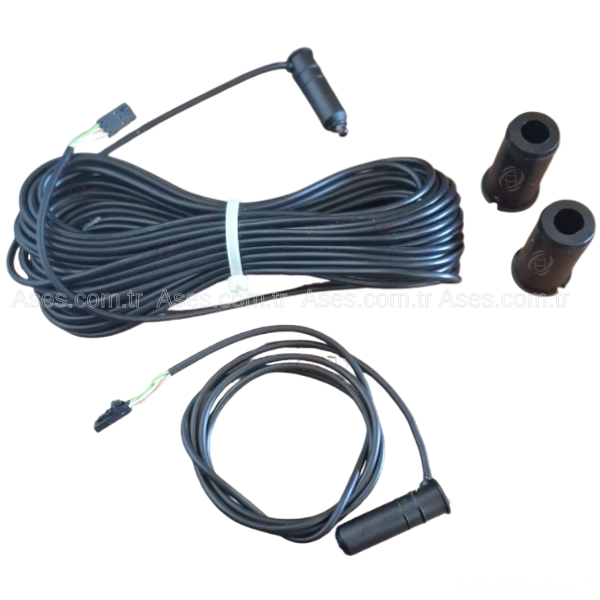

Paket İçeriği ve Fonksiyonu
1. Ünite TMF Alıcı Sensör – RX
2. Ünite TMF Verici Sensör – TX
Model TMF
Ürün Kodu 920132111001
Algılama IR / Optik
Koruma IP68
Çıkış NO / NC Kuru Kontak
Ana Görev Kapı Altı Emniyeti
TMF = RX + TX + IR OPTİK ALGILAMA + 10–15 V DC + IP68 + KAPI ALTI EMNİYETİ
TMBOX kontrol kartı, spiral bağlantı kablosu, emniyet lastiği, D-Pro kontrol ünitesi, kapı motoru ve diğer otomasyon aksesuarları ayrıca belirtilmediği sürece paket içeriğine dahil değildir. Ürün TMF alıcı-verici sensör setidir.
Alıcı ve Verici Birlikte Çalışır
TMF sistemi iki ayrı optik üniteden oluşur. TX ünitesi verici, RX ünitesi ise alıcıdır.
Bu iki ünitenin birbiriyle doğru optik hizaya sahip olması gerekir. Sensör hattındaki değişiklik algılandığında sistem güvenlik durumunu kontrol ünitesine aktarır.
0–7 Metre Algılama Mesafesi
TMF ürün kaydında sensörün çalışma alanı 0–7 metre olarak belirtilmektedir. Bu yapı geniş endüstriyel seksiyonel kapı uygulamalarında kullanılmasına imkân verir. :contentReference[oaicite:1]{index=1}
Gerçek uygulamada sensörlerin doğru hizalanması ve kapı alt emniyet profilinin doğru hazırlanması sistem performansı için önemlidir.

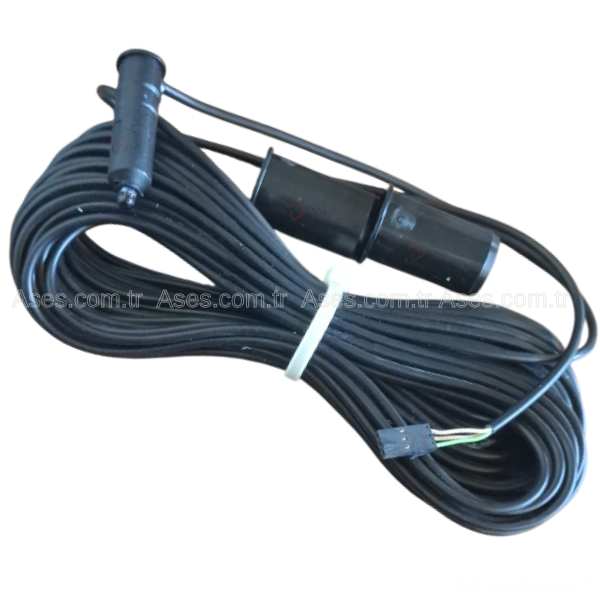

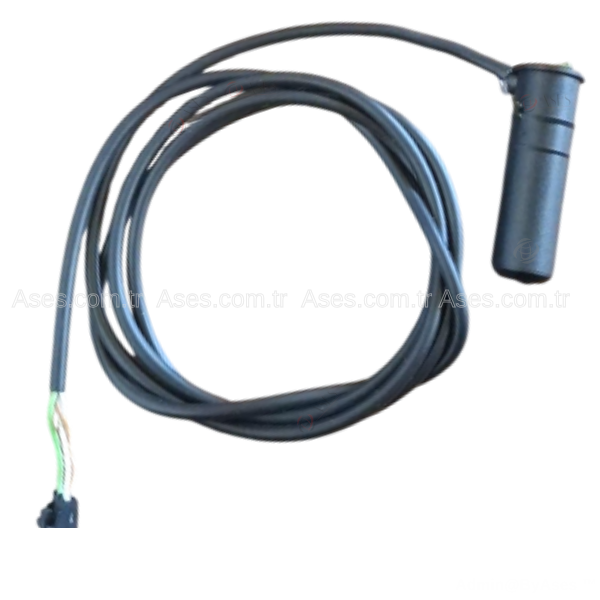

RX 10,5 Metre – TX 1 Metre Kablo Yapısı
TMF setinde alıcı tarafında 10,5 metre, verici tarafında ise 1 metre kablo bilgisi bulunmaktadır. :contentReference[oaicite:2]{index=2}
Uzun RX kablosu kontrol veya bağlantı noktasına erişim için montaj esnekliği sağlarken TX tarafı kapı altı bağlantısının daha kompakt tutulmasına yardımcı olur.
IP68 Koruma Neden Önemlidir?
Kapı altı sensörleri zemine ve dış ortam etkilerine yakın konumlarda çalıştığından neme, toza ve çevresel etkilere karşı koruma önemlidir.
TMF için belirtilen IP68 koruma sınıfı, sensörün endüstriyel kapı uygulamalarında dayanıklı kullanımını destekleyen önemli özelliklerden biridir. :contentReference[oaicite:3]{index=3}
10–15 V DC Besleme
TMF sensör seti için belirtilen çalışma beslemesi 10–15 V DC aralığındadır. :contentReference[oaicite:4]{index=4}
Sensör doğrudan rastgele bir güç kaynağına bağlanmamalı; kullanılacak kontrol veya sensör arayüzünün uygun çıkış gerilimine sahip olduğu doğrulanmalıdır.
NO / NC Kuru Kontak Çıkışı
TMF ürün bilgilerinde çıkış tipi röle – NO / NC kuru kontak olarak belirtilmektedir. :contentReference[oaicite:5]{index=5}
Bu yapı, uyumlu kapı kontrol sistemi veya sensör arayüzünün emniyet girişine güvenlik bilgisinin iletilmesine olanak sağlar.
TMF ile Spiral Kablo Aynı Ürün Değildir
TMF optik alıcı-verici sensör setidir. Spiral kablo ise hareketli kapı üzerindeki sensör bağlantısının taşınması için kullanılan ayrı bağlantı aksesuarıdır.
Komple bir optik alt kenar güvenlik sistemi kurulurken sensör, uygun kablo ve gerekli kontrol arayüzleri birlikte değerlendirilmelidir.
TMBOX ile Birlikte Sistem Kurulabilir
Nice ürün grubunda TMF optik sensörlerle birlikte kullanılmak üzere TMBOX sensör kontrol kartı ve muhafaza çözümü de bulunur. Her iki ürün aynı değildir; TMF algılama elemanı, TMBOX ise sistemin bağlantı ve kontrol tarafında kullanılan ayrı aksesuardır. :contentReference[oaicite:6]{index=6}
Mevcut otomasyonun bağlantı yapısına göre gerekli yardımcı ekipmanlar sipariş öncesinde ayrıca kontrol edilmelidir.
Optik Sensör Arızası Kapının Çalışmasını Etkileyebilir
Emniyet sensörü sinyali kaybolduğunda veya RX-TX hattında problem oluştuğunda kontrol sistemi bunu güvenlik hatası olarak değerlendirebilir.
Böyle bir durumda kapının kapanmaması, hareketin durması veya güvenlik moduna geçmesi mümkün olabilir. Sensörler, kablolama ve kontrol girişi birlikte kontrol edilmelidir.
TMF SENSÖR, KONTROL ARAYÜZÜ VE KABLO BAĞLANTISINI KONTROL EDİN
Sipariş vermeden önce mevcut seksiyonel kapı sisteminin TMF optik sensör kullanımını desteklediğini, 10–15 V DC beslemenin uygun olduğunu, NO / NC güvenlik girişinin bulunduğunu ve sensör bağlantısında gerekli spiral kablo veya arayüz ekipmanlarının mevcut olduğunu kontrol ediniz.
ASES BİLGİ NOTU
TMF sensör montajından sonra yalnızca sensörlerin ışık verdiğini kontrol etmek yeterli değildir. Kapı tam açma ve kapama çevriminde çalıştırılmalı; alt kenar emniyet sistemi fiziksel olarak tetiklenerek kontrol ünitesinin kapı hareketini güvenli biçimde durdurduğu veya programlanan emniyet davranışını gerçekleştirdiği doğrulanmalıdır.
Sık Sorulan Sorular
Nice TMF nedir?
Endüstriyel seksiyonel kapılarda kapı altı emniyeti için kullanılan optik alıcı-verici sensör setidir.
Set içerisinde kaç sensör bulunur?
Bir adet RX alıcı ve bir adet TX verici sensör bulunur.
Hangi teknolojiyi kullanır?
Kızılötesi / IR optik algılama teknolojisi kullanır.
Algılama mesafesi nedir?
Ürün bilgilerinde 0–7 metre çalışma aralığı belirtilmektedir.
Hangi voltajla çalışır?
TMF sensör için 10–15 V DC besleme bilgisi verilmektedir.
Koruma sınıfı nedir?
Ürün IP68 koruma sınıfına sahiptir.
Kablo uzunlukları nedir?
RX alıcı tarafında 10,5 metre, TX verici tarafında 1 metre kablo bulunmaktadır.
Spiral kablo paket içinde midir?
Ayrıca belirtilmediği sürece spiral bağlantı kablosu ayrı üründür ve TMF sensör setine dahil değildir.
TMBOX paket içerisinde bulunuyor mu?
Hayır. TMBOX ayrı sensör kontrol kartı / muhafaza aksesuarıdır.
Hangi kapılarda kullanılır?
Özellikle endüstriyel seksiyonel kapıların alt kenar emniyet uygulamalarında kullanılır.
Siparişten önce neyi kontrol etmeliyim?
Mevcut sistemin TMF sensörü desteklediğini, gerekli besleme ve emniyet girişlerini, RX-TX montaj yapısını ve ihtiyaç duyulan diğer bağlantı aksesuarlarını kontrol etmeniz önerilir.
