NICE SPIN ORİJİNAL YEDEK PARÇA

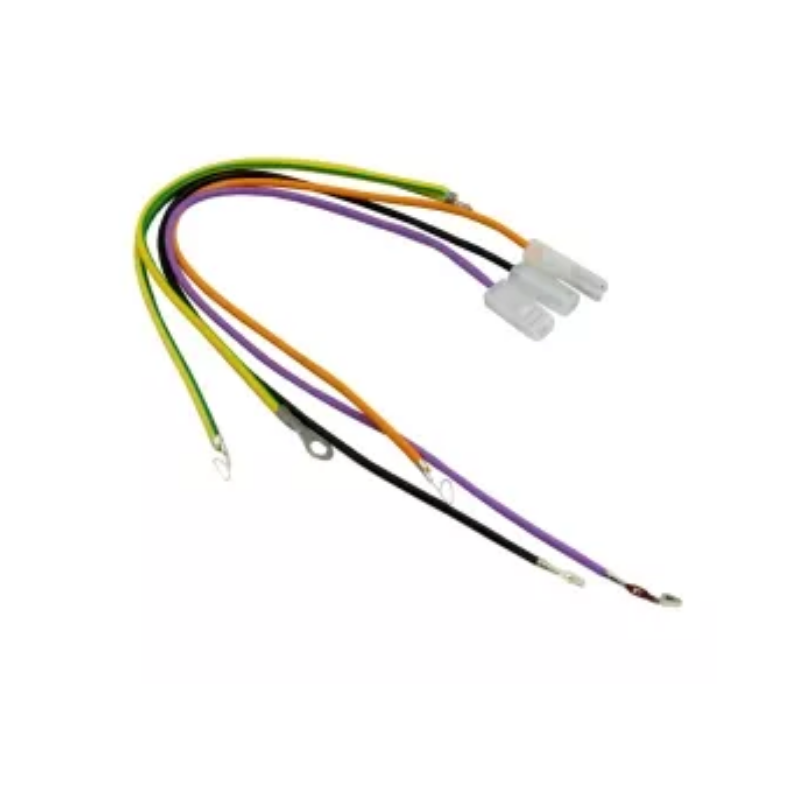

Nice CA37.5320 SPIN 21 / 22 / 23 Trafo Bağlantı Kablo Seti – Orijinal Yedek Parça
Nice CA37.5320; SPIN 21, SPIN 22 ve SPIN 23 garaj kapısı motorlarının elektrik besleme bölümünde kullanılan orijinal kablo demetidir. Trafo ve kontrol ünitesi çevresindeki elektriksel bağlantıların motor içerisinde düzenli ve doğru şekilde oluşturulmasına yardımcı olur.
Parça KoduCA37.5320
Uyumlu SistemSPIN 21 / SPIN 22 / SPIN 23
Ürün TipiTrafo / Besleme Bağlantı Kablo Demeti
Ana FonksiyonElektrik Besleme Bağlantılarını İletmek
SPIN Elektrik Besleme Grubunun Orijinal Bağlantı Kablo Demeti
Nice CA37.5320, Nice servis listelerinde Wiring Harness / Cable Harness olarak tanımlanan orijinal elektrik bağlantı kablo grubudur. SPIN motorun besleme ve kontrol bölümü içerisindeki ilgili elektrik bağlantılarının oluşturulmasında kullanılır.
Kablolarda kopma, konektör hasarı, izolasyon deformasyonu veya servis sırasında bağlantı grubunun zarar görmesi halinde komple motor veya trafo değiştirilmeden yalnızca kablo demetinin yenilenmesine imkân verir.
Teknik ve Fonksiyonel Bilgiler
| Marka |
Nice |
| Parça Kodu |
CA37.5320 |
| Ürün Tipi |
Elektrik Bağlantı Kablo Demeti |
| Servis Tanımı |
Wiring Harness / Cable Harness |
| Ana Uyumluluk |
SPIN 21 / SPIN 22 / SPIN 23 |
| SPIN 20 Uyumluluğu |
Bazı Servis Listelerinde Yer Alır |
| Montaj Bölgesi |
Motor İç Elektrik Besleme / Kontrol Bölümü |
| Ana Görev |
İlgili Elektrik Bağlantılarını Birbirine İletmek |
| Trafo |
TRA121.1025 – Ayrı Parçadır |
| Kontrol Kartı |
Ayrı Parçadır |
| 230V Giriş Kablosu |
CA5.5320 – Ayrı Parçadır |
| Elektronik Kart |
Pakete Dahil Değildir |
| Orijinal Yedek Parça |
Evet |
Öne Çıkan Avantajlar
- Orijinal Nice CA37.5320 servis koduna sahiptir
- SPIN 21 / 22 / 23 motor ailesinde kullanılır
- Motor içindeki elektrik bağlantılarının düzenli şekilde oluşturulmasını sağlar
- Trafo ve kontrol bölümü bağlantılarında kullanılan kablo grubudur
- Hasarlı kablo demetinin tek parça olarak yenilenmesine imkân verir
- Kablo kopması veya konektör hasarında komple motor değişimini önleyebilir
- Orijinal bağlantı düzeninin korunmasına yardımcı olur
- Servis ve bakım işlemlerinde doğru parça koduyla hızlı çözüm sağlar
CA37.5320 Ne İşe Yarar?
SPIN motor içerisindeki trafo, kontrol ünitesi ve ilgili elektriksel bileşenlerin çalışabilmesi için aralarında doğru kablo bağlantılarının bulunması gerekir. CA37.5320 bu bağlantıların bir bölümünü oluşturan hazır kablo demetidir.
Kablo grubu elektrik enerjisinin ve ilgili bağlantıların uygun noktalar arasında iletilmesine yardımcı olur. Kendisi gerilim dönüştüren bir trafo veya sistemi yöneten elektronik kart değildir; elektriksel bağlantıyı sağlayan servis bileşenidir.
Kullanım Alanları
- Nice SPIN 21 / SN6021 garaj kapısı motorları
- Nice SPIN 22 garaj kapısı motorları
- Nice SPIN 23 garaj kapısı motorları
- Bazı SPIN 20 servis uygulamaları
- SPIN 20 / 22 / 23 R10 uyumlu servis uygulamaları
- Trafo bağlantı kabloları hasar görmüş motorlar
- Motor iç elektrik tesisatı revizyonları
- Orijinal Nice kablo demeti gereken bakım ve onarımlar
Paket İçeriği ve Fonksiyonu
Ana Parça CA37.5320 SPIN Kablo Demeti
Ürün Adedi 1 Set
Besleme Fonksiyonu Elektrik Bağlantısının İlgili Bileşenlere İletilmesini Sağlar
Bağlantı Fonksiyonu Trafo / Kontrol Bölümü Arasındaki Kablo Düzenini Oluşturur
Konektör Fonksiyonu Uyumlu Elektrik Bağlantılarının Düzenli Yapılmasını Sağlar
Servis Fonksiyonu Hasarlı Kablo Grubunun Tek Başına Yenilenmesini Sağlar
Trafo Pakete Dahil Değildir
Kontrol Kartı Pakete Dahil Değildir
CA37.5320 + SPIN 21 / 22 / 23 + TRAFO / BESLEME BAĞLANTI KABLO DEMETİ + ORİJİNAL NICE
Paket CA37.5320 orijinal bağlantı kablo demetini kapsar. TRA121.1025 trafo, kontrol kartı, CA5.5320 230V giriş kablosu, motor ve diğer elektriksel veya mekanik parçalar ayrıca belirtilmedikçe pakete dahil değildir.
SPIN Motor İçinde Kablo Demeti Neden Önemlidir?
Motor içerisindeki elektrik bağlantılarının sağlam ve doğru güzergâhta olması, besleme ve kontrol sisteminin düzenli çalışması açısından önemlidir. Hasarlı veya gevşek bir bağlantı motorun enerjisiz kalmasına ya da düzensiz çalışmasına neden olabilir.
CA37.5320, SPIN motorun orijinal elektrik bağlantı düzenine uygun hazır kablo demeti olarak servis işlemlerini kolaylaştırır ve bağlantıların fabrika yapısına uygun şekilde yenilenmesine yardımcı olur.
CA37.5320 Arızasında Hangi Belirtiler Görülebilir?
Kablo kopması, konektör gevşemesi, oksitlenme, izolasyon hasarı veya kablonun fiziksel olarak ezilmesi elektrik bağlantısının kesilmesine neden olabilir. Böyle durumlarda motor tamamen enerjisiz görünebilir veya bağlantıya bağlı düzensiz çalışma görülebilir.
Ancak aynı belirtiler trafo, kontrol kartı, sigorta veya şebeke giriş kablosundaki bir arızadan da kaynaklanabilir. Bu nedenle CA37.5320 değiştirilmeden önce kablo sürekliliği ve ilgili besleme noktaları ölçülmelidir.
CA37.5320 Trafo Değildir
CA37.5320 elektrik bağlantı kablo demetidir. Şebeke gerilimini düşük gerilime dönüştüren transformatör değildir.
SPIN 21 servis şemasında trafo ayrı bir parça olarak TRA121.1025 koduyla listelenmektedir. Trafo arızalıysa yalnızca CA37.5320 kablo setinin değiştirilmesi trafo arızasını gidermez.
CA37.5320 ile CA5.5320 Aynı Parça Değildir
Nice SPIN servis listelerinde CA37.5320 iç bağlantı kablo demeti olarak yer alırken, CA5.5320 ayrı bir 230V besleme kablosu olarak listelenmektedir.
İki kod birbirine benzediği için sipariş sırasında karıştırılabilir. İhtiyaç duyulan parçanın motor içi kablo demeti mi yoksa 230V şebeke giriş kablosu mu olduğu mutlaka kontrol edilmelidir.
Montajda Konektör ve Kablo Güzergâhını Kontrol Edin
CA37.5320 değiştirilirken motorun elektrik beslemesi tamamen kesilmeli ve eski kablonun bağlantı noktaları sökülmeden önce yerleşim düzeni kontrol edilmelidir. Yeni kablo demeti uygun konektörlere doğru yönde bağlanmalıdır.
Kabloların hareketli mekanik parçalara, motor dişlilerine veya keskin gövde kenarlarına temas etmemesi önemlidir. Montaj sonrasında konektörlerin tam oturduğu ve kabloların sıkışmadığı kontrol edilmelidir.
CA37.5320 + SPIN MODEL VE SERVİS REVİZYONUNU KONTROL EDİN
Nice CA37.5320; SPIN 21, SPIN 22 ve SPIN 23 ailesinde kullanılan elektrik bağlantı kablo demetidir. Servis kaynaklarında SPIN 20 ile bazı SPIN 20 / 22 / 23 R10 varyantlarında da aynı kod listelenmektedir. Sipariş öncesinde motor etiketi ve mevcut kablo grubundaki CA37.5320 servis kodunun doğrulanması önerilir.
ASES BİLGİ NOTU
CA37.5320 kablo demeti, TRA121.1025 trafo veya kontrol kartının kendisi değildir. Elektrik arızasında kablo sürekliliği, konektörler, trafo çıkışı, sigorta ve kontrol kartı birlikte kontrol edilmelidir. Elektrik bölümünde işlem yapılmadan önce motorun şebeke bağlantısı tamamen kesilmelidir.
Sık Sorulan Sorular
Nice CA37.5320 ne parçasıdır?
SPIN motorların elektrik besleme / kontrol bölümünde kullanılan orijinal Nice bağlantı kablo demeti, yani wiring harness parçasıdır.
CA37.5320 SPIN 21 / 22 / 23 ile uyumlu mudur?
Evet. CA37.5320 servis kaynaklarında SPIN 21, SPIN 22 ve SPIN 23 motor ailesinde kullanılan kablo demeti olarak listelenmektedir.
CA37.5320 pakete trafo ile birlikte mi gelir?
Hayır. CA37.5320 kablo demetidir. SPIN 21 servis şemasındaki TRA121.1025 trafo ayrı bir yedek parçadır.
CA37.5320 ile CA5.5320 aynı kablo mudur?
Hayır. CA37.5320 motor içi bağlantı kablo demetidir. CA5.5320 ise SPIN servis listesinde ayrı 230V besleme kablosu olarak yer almaktadır.
Kablo hasarlıysa komple kontrol kartını değiştirmek gerekir mi?
Kontrol kartı ve diğer elektriksel parçalar sağlamsa yalnızca hasarlı CA37.5320 kablo demeti yenilenebilir. Ancak arıza tespiti sırasında trafo, sigorta ve kart bağlantıları da kontrol edilmelidir.
