NICE TOONA ORİJİNAL MEKANİK YEDEK PARÇA

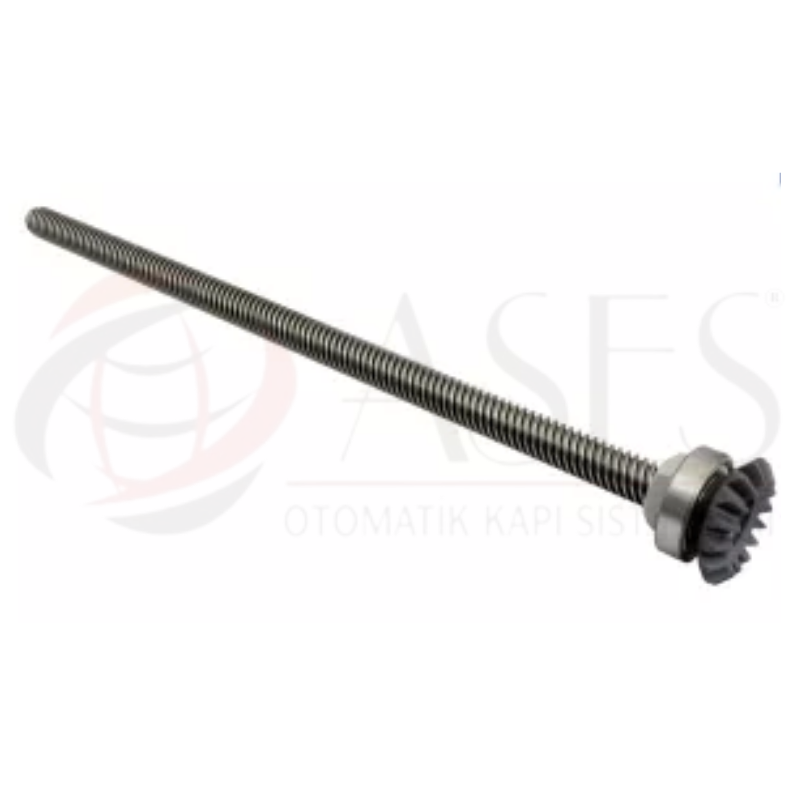

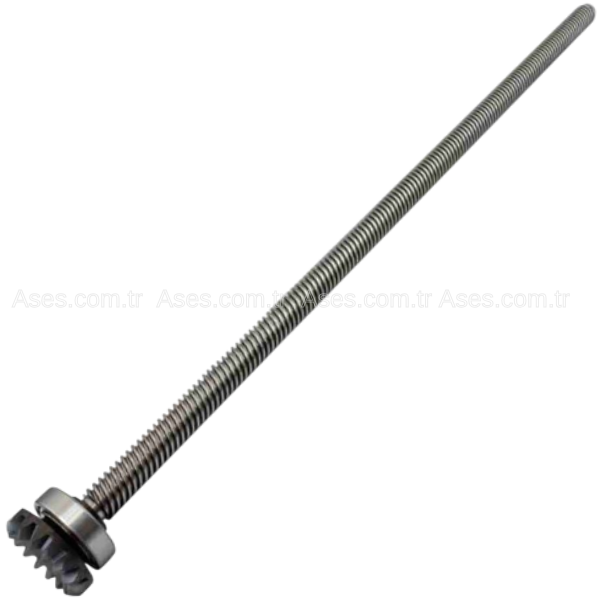

Nice PRTO02 TOONA 4005 / 4006 / 4024 Sonsuz Dişli ve Mil Seti – Orijinal Yedek Parça
Nice TOONA doğrusal kanatlı kapı motorlarında kullanılan PRTO02
kodlu orijinal sonsuz vida ve mil servis setidir. TOONA 4005,
TOONA 4006 ve TOONA 4024 motorların doğrusal hareket mekanizmasında
görev yaparak redüktörden gelen dönme hareketinin aktüatör boyunca
mekanik ilerleme hareketine dönüştürülmesine yardımcı olur.
Parça KoduPRTO02
Uyumlu SistemTOONA 4005 / 4006 / 4024
Ürün TipiSonsuz Vida ve Mil Seti
Ana FonksiyonDoğrusal Hareket Aktarımı
TOONA Hareket Aktarım Sistemini Orijinal Nice PRTO02 ile Yenileyin
Nice PRTO02, TOONA 4005, TOONA 4006 ve
TOONA 4024 doğrusal kanatlı kapı motorlarında kullanılan orijinal
sonsuz vida / uzun hareket mili servis grubudur. Aktüatörün içindeki
mekanik hareketin kapı kanadına aktarılmasında kritik rol oynar.
Motor ve redüktörden gelen dönme hareketi ilgili dişli sistemi
üzerinden PRTO02 grubuna aktarılır. Uzun vidalı milin dönmesiyle
hareket somunu mil üzerinde ilerler ve motorun teleskopik hareketi
oluşur. Böylece kapı kanadı kontrollü şekilde açılır veya kapanır.
Teknik ve Fonksiyonel Bilgiler
| Marka | Nice |
| Parça Kodu | PRTO02 |
| Ürün Tipi | Sonsuz Vida / Hareket Mili Servis Seti |
| Ana Uyumluluk | TOONA 4005 / 4006 / 4024 |
| Uyumlu Motorlar | TO4005 / TO4006 / TO4024 |
| Ek Uyumluluk | Nice Wingo L WG4010 |
| Parça Grubu | Aktüatör Mekanik Hareket Aktarım Grubu |
| Montaj Bölgesi | Motor Gövdesi İçindeki Uzun Hareket Mili |
| Ana Fonksiyon | Dönme Hareketini Doğrusal İlerlemeye Dönüştürmek |
| Servis Parçası | PMDVR6.4610 Uzun Vida / Mil Grubu ile İlişkili |
| Ürün Niteliği | Orijinal Nice Yedek Parça |
Öne Çıkan Avantajlar
- Nice TOONA 4 serisi için orijinal mekanik servis setidir
- TOONA 4005, 4006 ve 4024 modelleriyle uyumludur
- Motorun doğrusal hareket mekanizmasının yenilenmesini sağlar
- Aktüatörün ileri ve geri hareketinin oluşmasına yardımcı olur
- Aşınmış veya hasarlı uzun hareket vidasının yenilenmesine imkân verir
- Komple motor değiştirilmeden mekanik aktarım grubu revize edilebilir
- Redüktörden gelen hareketin piston mekanizmasına aktarılmasını sağlar
- PRTO02 servis koduyla doğru yedek parça seçimini kolaylaştırır
PRTO02 Ne İşe Yarar?
TOONA doğrusal kapı motorlarında elektrik motorunun ürettiği
dönme hareketi redüktör sistemi üzerinden aktüatörün uzun vida
mekanizmasına iletilir. Bu uzun vidalı mil döndükçe hareket somunu
mil boyunca ileri veya geri hareket eder.
PRTO02 bu doğrusal hareket sisteminin temel mekanik servis grubudur.
Motor gövdesinin uzayıp kısalmasını sağlayarak kapı kanadının açılma
ve kapanma hareketinin gerçekleşmesine yardımcı olur.
Kullanım Alanları
- Nice TOONA TO4005 kanatlı kapı motorları
- Nice TOONA TO4006 kanatlı kapı motorları
- Nice TOONA TO4024 kanatlı kapı motorları
- Nice Wingo L WG4010 uyumlu uygulamalar
- TOONA 4 serisi mekanik hareket revizyonları
- Uzun hareket vidasında aşınma bulunan motorlar
- Mil veya dişli bağlantısında boşluk oluşan aktüatörler
- Motor iç mekanik aktarım sistemi servis işlemleri
Paket İçeriği ve Fonksiyonu
Ana Ürün
Sonsuz Vida ve Mil Seti
Parça Kodu
PRTO02
Ana Mil
Uzun Vidalı Hareket Mili
Dişli Bağlantısı
Mil Tahrik Dişli Grubu
Ana Uyumluluk
TOONA 4005 / 4006 / 4024
Montaj Bölgesi
Aktüatör İç Mekanizması
Ana Görev
Doğrusal İleri / Geri Hareket
Ürün Niteliği
Orijinal Nice Yedek Parça
PRTO02 + TOONA 4005 / 4006 / 4024 + SONSUZ VİDA + UZUN HAREKET MİLİ + ORİJİNAL NICE
PRTO02 motorun doğrusal hareket vidası servis grubudur.
Elektrik motoru, komple redüktör, hareket somunu, motor gövdesi,
limit switch grubu ve ayrıca belirtilmeyen diğer mekanik veya
elektriksel parçalar paket içeriğine dahil değildir.
TOONA Uzun Hareket Mili Neden Önemlidir?
Doğrusal kapı motorunun açma ve kapama hareketinin oluşabilmesi için
motorun dönme hareketinin kontrollü biçimde ileri ve geri doğrusal
harekete çevrilmesi gerekir. PRTO02 grubundaki uzun vidalı mil bu
dönüşümün temel parçalarından biridir.
Mil dişlerinde aşınma, eğilme veya mekanik boşluk oluşması hareket
somununun düzgün ilerlemesini engelleyebilir. Bu durum motorun
zorlanmasına, sesli çalışmasına veya kapının hareketinde düzensizlik
oluşmasına neden olabilir.
PRTO02 Arızasının Olası Belirtileri
Motor çalışmasına rağmen aktüatörün düzgün uzamaması veya kısalmaması,
hareket sırasında metalik ses oluşması, kapının takılarak ilerlemesi,
mekanik boşluk hissedilmesi veya motorun normalden fazla zorlanması
uzun vida ve mil grubunun kontrol edilmesini gerektirebilir.
Benzer belirtiler hareket somunu, bronz burçlar, redüktör dişlileri,
motor veya kapı kanadındaki mekanik direnç nedeniyle de oluşabilir.
Bu nedenle PRTO02 değişiminden önce tüm hareket aktarım hattı birlikte
kontrol edilmelidir.
PRTO02 ile PMD1650R01.4610 Aynı Parça Değildir
PRTO02, TOONA aktüatörünün uzun doğrusal hareket
vidası / mil servis grubudur. Motor gövdesi boyunca uzanan mekanik
vida sistemi kapının ileri ve geri hareketinin oluşmasında görev yapar.
PMD1650R01.4610 ise TOONA motor-redüktör tarafında
kullanılan ayrı bir sonsuz dişli milidir. Bu nedenle iki parça
görünüş, montaj bölgesi ve mekanik görev açısından birbirinden
ayrılmalıdır.
Montaj ve Servis Bilgisi
PRTO02 değişimi motorun iç mekanik sisteminin sökülmesini gerektirir.
İşleme başlamadan önce motorun elektrik beslemesi tamamen kesilmeli
ve kapı kanadı kontrolsüz hareket etmeyecek şekilde emniyete alınmalıdır.
Uzun mil sökülürken mevcut dişli konumu, burçlar, hareket somunu ve
destek noktaları kontrol edilmelidir. Mil üzerinde düzensiz aşınma
görülüyorsa hareket somunu ve yataklama elemanlarında da aşınma
bulunma ihtimali değerlendirilmelidir.
Montaj sonrasında aktüatör elektrik verilmeden önce manuel olarak
kontrol edilmeli; milin tüm strok boyunca sıkışmadan ve anormal
boşluk oluşturmadan hareket ettiği doğrulanmalıdır.
PRTO02 Komple Motor veya Komple Redüktör Değildir
Nice PRTO02, TOONA 4005 / 4006 / 4024 motorların
doğrusal hareket mekanizmasına ait sonsuz vida ve mil servis
setidir. Komple elektrik motoru veya komple redüktör grubu
değildir.
TOONA servis şemalarında elektrik motoru, motor tarafındaki sonsuz
mil, redüktör dişlileri, hareket somunu, burçlar ve limit sistemi
ayrı servis parçaları olarak listelenmektedir. Arıza teşhisinde
hangi mekanik grubun hasarlı olduğu doğru belirlenmelidir.
PRTO02 + TOONA MOTOR UYUMLULUĞUNU MUTLAKA KONTROL EDİN
PRTO02 servis seti Nice TOONA TO4005, TO4006 ve TO4024 motorlarla
uyumlu olarak listelenmektedir. Aynı servis parçası Nice Wingo L
WG4010 modelinde de kullanılmaktadır. Sipariş öncesinde motor
etiketindeki model kodunu ve mevcut mekanik grubun PRTO02 servis
koduyla eşleştiğini doğrulayınız.
ASES BİLGİ NOTU
Uzun hareket mili aşınmışsa yalnızca mili değiştirmek yeterli
olmayabilir. Hareket somunu, bronz burçlar, konik tahrik dişlisi
ve yataklama noktalarını da kontrol edin. Yeni PRTO02 takıldıktan
sonra mil boyunca sürtünme veya sıkışma olmamalı ve aktüatör tüm
hareket mesafesinde düzgün çalışmalıdır.
Sık Sorulan Sorular
Nice PRTO02 nedir?
Nice TOONA doğrusal motorlarda kullanılan orijinal sonsuz vida /
uzun hareket mili servis setidir.
PRTO02 hangi TOONA motorlarla uyumludur?
PRTO02; Nice TOONA TO4005, TO4006 ve TO4024 modelleriyle
uyumlu olarak servis kaynaklarında listelenmektedir.
PRTO02 ne işe yarar?
Redüktörden gelen dönme hareketinin uzun vidalı mil üzerinden
doğrusal ileri ve geri harekete dönüştürülmesine yardımcı olur.
Böylece aktüatör uzayıp kısalarak kapı kanadını hareket ettirir.
PRTO02 ile motor tarafındaki sonsuz dişli mili aynı parça mıdır?
Hayır. PRTO02 aktüatörün uzun hareket vidası / mil grubudur.
Motor-redüktör tarafındaki PMD1650R01.4610 sonsuz dişli mili
ayrı bir servis parçasıdır.
PRTO02 komple motor seti midir?
Hayır. PRTO02 mekanik sonsuz vida ve mil servis grubudur.
Elektrik motoru, komple redüktör, limit switch ve diğer motor
bileşenleri ayrı parçalardır.
