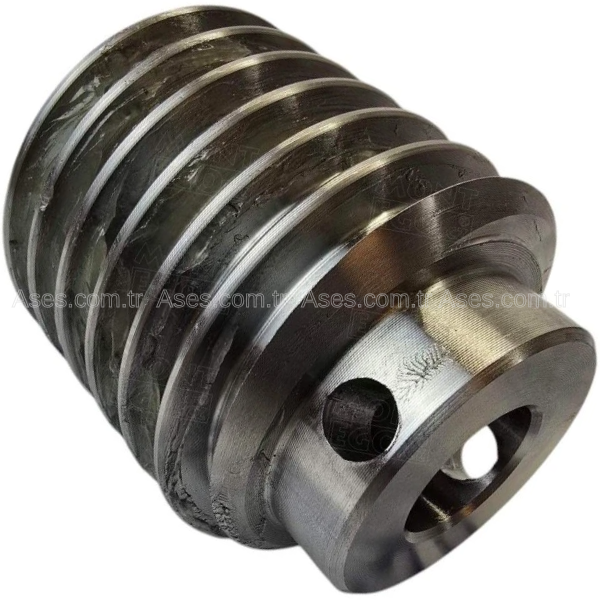

NICE RUN ORİJİNAL SONSUZ SALYANGOZ DİŞLİ
Nice PD0681A0000 RUN 1800 / RUN 2500 / RUN 2500I Salyangoz Sonsuz Dişli
Nice RUN 1800, RUN 2500 ve RUN 2500I yana kayar kapı
motorlarının iç redüktör mekanizmasında kullanılan
PD0681A0000 kodlu sonsuz / salyangoz dişlidir.
Motor hareketinin redüktör içerisindeki karşı dişliye
aktarılmasını sağlayan temel mekanik parçalardan biridir.
Aşınmış, kırılmış veya hasar görmüş mevcut sonsuz dişlinin
yenilenmesinde kullanılan orijinal Nice motor yedek parçasıdır.
Parça Kodu
PD0681A0000
Uyumlu Motor
RUN 1800
Uyumlu Motor
RUN 2500 / 2500I
Parça Tipi
Sonsuz / Salyangoz Dişli
RUN Motorunuzun Redüktör Aktarımını Yenileyin
Nice PD0681A0000, RUN serisinin ağır hizmet
tipi yana kayar kapı motorlarında iç redüktör hareket
aktarımında kullanılan sonsuz dişlidir.
Bu parça, redüktör içerisindeki karşı çalışan
PD0680A0000 iç dişli ile birlikte
hareket aktarımını gerçekleştirir. Diş yüzeylerinde meydana
gelen aşınma veya deformasyon motorun sesli çalışmasına,
diş atlamasına veya hareket aktarımının kesilmesine neden olabilir.
Teknik ve Fonksiyonel Bilgiler
| Marka |
Nice |
| Parça Kodu |
PD0681A0000 |
| Ürün Tipi |
Salyangoz / Sonsuz Dişli |
| Uyumlu Motor |
Nice RUN 1800 |
| Uyumlu Motor |
Nice RUN 2500 |
| Uyumlu Motor |
Nice RUN 2500I |
| Parça Grubu |
İç Redüktör / Mekanik Aktarma Sistemi |
| Karşı Çalışan Parça |
PD0680A0000 İç Dişli |
| Ana Fonksiyon |
Motor Hareketinin Redüktör Dişlisine Aktarılması |
| Montaj Bölgesi |
Motor İç Redüktör Mekanizması |
| Kullanım Sistemi |
Yana Kayar Kapı Otomasyonu |
| Kullanım Amacı |
Bakım / Revizyon / Mekanik Onarım |
| Ürün Niteliği |
Orijinal Nice Motor Yedek Parça |
Öne Çıkan Avantajlar
- Nice RUN 1800 motorlarla uyumludur
- Nice RUN 2500 motorlarla uyumludur
- Nice RUN 2500I motorlarla uyumludur
- PD0681A0000 koduyla doğru yedek parça seçimini kolaylaştırır
- Redüktör içerisindeki mekanik hareket aktarımında görev yapar
- Aşınmış veya kırılmış sonsuz dişlinin yenilenmesini sağlar
- PD0680A0000 iç dişli ile birlikte çalışan mekanik aktarma grubunun parçasıdır
- Komple motor değişimi yerine mekanik revizyon imkânı sunabilir
PD0681A0000 Sonsuz Salyangoz Dişli Ne İşe Yarar?
RUN motor içerisindeki elektrik motoru yüksek devirli
dönme hareketi üretir. Bu hareketin kapıyı hareket ettirecek
güçlü mekanik torka dönüştürülmesi için redüktör sistemi kullanılır.
PD0681A0000 sonsuz dişli, motor hareketini redüktör
içerisindeki karşı dişliye aktararak mekanik güç aktarım
zincirinin çalışmasına yardımcı olur.
Kullanım Alanları
- Nice RUN 1800 yana kayar kapı motorları
- Nice RUN 2500 yana kayar kapı motorları
- Nice RUN 2500I yana kayar kapı motorları
- Ağır yana kayar kapı otomasyonları
- Endüstriyel tesis giriş kapıları
- Fabrika ve depo kapıları
- RUN motor mekanik revizyon işlemleri
- Profesyonel otomasyon servisleri
Paket İçeriği ve Fonksiyonu
Ana Ürün
Nice RUN Sonsuz Dişli
Parça Kodu
PD0681A0000
Miktar
1 Adet
Parça Tipi
Salyangoz / Sonsuz Dişli
Uyumlu Model
RUN 1800
Uyumlu Model
RUN 2500 / RUN 2500I
Eşleşen Dişli
PD0680A0000
Ana Görev
Redüktör Güç Aktarımı
PD0681A0000 + RUN 1800 / RUN 2500 / RUN 2500I + SONSUZ SALYANGOZ DİŞLİ + ORİJİNAL NICE YEDEK PARÇA
PD0680A0000 karşı iç dişli, elektrik motoru, motor mili,
rulmanlar, dış pinyon, kontrol kartı, inverter ünitesi,
motor gövdesi ve diğer mekanik veya elektronik parçalar
ayrıca belirtilmediği sürece paket içeriğine dahil değildir.
PD0680A0000 İç Dişli ile Birlikte Çalışır
PD0681A0000 sonsuz dişli, redüktör içerisinde
PD0680A0000 iç dişli ile mekanik temas
halinde çalışır.
Bu iki parçanın temas yüzeyleri birbiriyle uyumlu olmalıdır.
Özellikle yeni tip PD0681A0000 kullanılırken karşı çalışan
PD0680A0000 dişlinin durumu ve versiyonu kontrol edilmelidir.
Yeni Tip PD0681A0000 İçin Eş Dişliyi Kontrol Edin
PD0681A0000 bazı yedek parça listelerinde güncellenmiş
sonsuz dişli olarak tanımlanmaktadır ve PD0680A0000
karşı dişliyle birlikte çalışacak şekilde listelenmektedir.
Bu nedenle özellikle eski tip mekanik grup revizyonlarında
yalnızca görsel benzerliğe göre parça değişimi yapılmamalıdır.
Karşı İç Dişliyi Mutlaka Kontrol Edin
Sonsuz dişlide hasar oluşmuşsa karşı çalışan PD0680A0000
dişlinin yüzeyinde de aşınma veya deformasyon bulunabilir.
Yeni PD0681A0000 parça, hasarlı karşı dişliyle çalıştırılırsa
yeni sonsuz dişlinin yüzeyi de kısa sürede zarar görebilir.
Sonsuz Dişli Aşınmasının Olası Belirtileri
Redüktörden gelen sıyırma, uğultu, sürtünme veya vuruntu
sesi; motor çalışmasına rağmen kapının hareket etmemesi,
hareket sırasında diş atlaması veya mekanik boşluk oluşması
sonsuz dişli grubunun kontrol edilmesini gerektirebilir.
Kesin arıza tespiti için motor açılarak tüm redüktör
mekanizması incelenmelidir.
Motor Çalışıyor Fakat Kapı Hareket Etmiyorsa
Elektrik motoru çalışmasına rağmen dış pinyonda veya kapıda
hareket oluşmuyorsa iç mekanik güç aktarımında kopma bulunabilir.
PD0681A0000 ile birlikte PD0680A0000 iç dişli, motor mili,
rulmanlar ve çıkış grubu kontrol edilmelidir.
Sıyırma Sesi Varsa Motoru Zorlamayın
Diş atlama veya metalik sıyırma sesi duyuluyorsa motorun
sürekli çalıştırılması diş yüzeyindeki hasarı büyütebilir.
Sistem durdurularak redüktör mekanizmasının fiziksel
kontrolünün yapılması önerilir.
Motor Mili ve Rulmanları Kontrol Edin
Sonsuz dişlinin doğru eksende çalışabilmesi için motor mili
ve yataklama noktalarının sağlıklı durumda olması gerekir.
Mil veya rulman boşluğu sonsuz dişlinin karşı dişliye
açıyla temas etmesine ve düzensiz aşınmaya neden olabilir.
Redüktör Yağlama Durumu Önemlidir
İç mekanik dişlilerin uygun yağlama koşullarında çalışması
sürtünme ve aşınmanın kontrol altında tutulmasına yardımcı olur.
Redüktör açıldığında mevcut yağlama durumu, yabancı parçacık,
metal talaşı veya aşırı kirlenme açısından da kontrol edilmelidir.
Kapının Manuel Hareketini Kontrol Edin
Redüktör hasarının yalnızca motor içerisinden kaynaklandığı
düşünülmemelidir.
Motor manuel konuma alındığında kapının ray üzerinde rahat
hareket etmesi gerekir. Ağır veya sıkışan kapı, redüktör
sistemine aşırı yük bindirebilir.
Ray ve Tekerlek Sistemi Sağlıklı Olmalıdır
Yana kayar kapının tekerlekleri, rulmanları veya ray hattında
problem bulunması motorun normalden daha yüksek kuvvet
üretmesine neden olabilir.
Mekanik revizyon öncesinde kapının tüm hareket mesafesinde
rahat kaydığı kontrol edilmelidir.
Dış Pinyon ve Kremayer Ayarını Kontrol Edin
Motorun dış pinyonu ile kremayer arasında aşırı sıkılık veya
hatalı hizalama bulunması iç redüktör grubuna gereksiz yük bindirebilir.
Sonsuz dişli değişimi sonrasında pinyon-kremayer temasının
doğru ayarda olduğu kontrol edilmelidir.
RUN 1800 ile Uyumlu Sonsuz Dişli
PD0681A0000, Nice RUN 1800 motorun iç
redüktör mekanizmasında kullanılan sonsuz / salyangoz
dişli olarak listelenmektedir.
Sipariş öncesinde mevcut redüktör grubunun parça kodları
kontrol edilmelidir.
RUN 2500 ile Uyumlu Sonsuz Dişli
PD0681A0000, Nice RUN 2500 ağır hizmet tipi
yana kayar kapı motorunda da kullanılan mekanik redüktör
yedek parçasıdır.
Özellikle PD0680A0000 karşı dişliyle olan eşleşmesi
revizyon sırasında kontrol edilmelidir.
RUN 2500I ile Uyumlu Sonsuz Dişli
PD0681A0000, Nice RUN 2500I motorların
iç mekanik redüktör grubunda da kullanılmaktadır.
RUN 2500I modelindeki inverter ve elektronik kontrol
sistemi bu parçadan ayrı bir sistemdir.
RUN 2500I İnverter Arızasıyla Karıştırmayın
PD0681A0000 tamamen mekanik bir redüktör parçasıdır.
RUN 2500I modelinde inverter veya kontrol kartı kaynaklı
elektronik bir problem varsa sonsuz dişli değişimi bu
elektronik arızayı çözmez.
İç Motor Salyangoz Dişlisi ile Karıştırmayın
RUN ailesinde PMD1997R02.4610 koduyla
listelenen farklı bir iç motor salyangoz dişlisi de bulunmaktadır.
PD0681A0000 farklı bir redüktör parçasıdır. Sipariş verirken
ürün koduna ve motor içerisindeki montaj konumuna göre seçim yapılmalıdır.
Komple Motor Yerine Mekanik Revizyon Yapılabilir
Elektrik motoru, kontrol sistemi ve motor gövdesi sağlıklıysa
yalnızca hasarlı redüktör parçalarının değiştirilmesi mümkün olabilir.
PD0681A0000 bu tür RUN motor mekanik revizyonlarında kullanılan
orijinal Nice yedek parçalarından biridir.
Universal Bir RUN Dişlisi Değildir
PD0681A0000 tüm Nice RUN modellerinde kullanılabilecek
universal bir sonsuz dişli değildir.
RUN 1800, RUN 2500 veya RUN 2500I motor modeli ve mevcut
redüktör parça kodları sipariş öncesinde doğrulanmalıdır.
Profesyonel Mekanik Revizyon Önerilir
PD0681A0000 değişimi motorun iç redüktör grubunun sökülmesini,
dişli temasının ve yataklamaların kontrol edilmesini gerektirir.
Yanlış eksen, hasarlı karşı dişli veya hatalı toplama yeni
parçanın kısa sürede zarar görmesine neden olabilir.
Profesyonel otomasyon servisi tarafından montaj önerilir.
PD0681A0000 + PD0680A0000 + RUN 1800 / RUN 2500 / RUN 2500I UYUMLULUĞUNU MUTLAKA KONTROL EDİN
Sipariş vermeden önce motorunuzun Nice RUN 1800, RUN 2500
veya RUN 2500I olduğunu doğrulayınız. Mevcut sonsuz dişlinin
PD0681A0000 kodunu ve karşı çalışan iç dişlinin PD0680A0000
yapısıyla uyumunu kontrol ediniz. Özellikle eski ve yeni tip
redüktör parçalarını yalnızca görsel benzerliğe göre
birbirinin yerine kullanmayınız.
ASES BİLGİ NOTU
PD0681A0000 değişiminden önce motorun elektrik beslemesini
tamamen kesiniz. Motor açıldığında PD0680A0000 karşı iç
dişliyi, motor milini, rulmanları, çıkış grubunu ve redüktör
yağlama durumunu birlikte kontrol ediniz. Aşınmış veya hasarlı
karşı dişliyle yeni PD0681A0000 parçasını çalıştırmayınız.
Revizyon sonrasında motoru birkaç kontrollü açma-kapama
çevriminde mekanik ses, titreşim, diş atlama, boşluk ve
düzgün hareket aktarımı açısından test ediniz.
Sık Sorulan Sorular
Nice PD0681A0000 nedir?
Nice RUN motorların iç redüktör mekanizmasında kullanılan
sonsuz / salyangoz dişlidir.
RUN 1800 ile uyumlu mudur?
Evet. PD0681A0000 Nice RUN 1800 motorlarla uyumlu olarak
listelenmektedir.
RUN 2500 ile uyumlu mudur?
Evet. Nice RUN 2500 motorun redüktör sisteminde kullanılan
sonsuz dişlidir.
RUN 2500I ile uyumlu mudur?
Evet. PD0681A0000 Nice RUN 2500I motorlarda da
kullanılmaktadır.
Parça kodu nedir?
Ürün parça kodu PD0681A0000'dır.
PD0681A0000 ne işe yarar?
Motor hareketinin iç redüktör dişlisine aktarılmasını
sağlayan mekanik sonsuz dişlidir.
PD0680A0000 ile birlikte mi çalışır?
Evet. PD0681A0000 sonsuz dişli, PD0680A0000 karşı iç
dişliyle birlikte çalışan mekanik aktarma grubunun parçasıdır.
PD0680A0000 paket içinde midir?
Hayır. Ayrıca belirtilmediği sürece PD0680A0000 iç dişli
paket içeriğine dahil değildir.
Yeni tip PD0681A0000 eski dişliyle çalışır mı?
Karşı dişlinin tipi ve PD0680A0000 uyumluluğu mutlaka
kontrol edilmelidir. Yalnızca görsel benzerliğe göre
eşleştirme yapılmamalıdır.
Motor çalışıyor ama kapı hareket etmiyorsa bu dişli arızalı olabilir mi?
Olabilir. Ancak PD0680A0000 iç dişli, motor mili,
rulmanlar, çıkış grubu ve dış pinyon da aynı belirtiye
neden olabilir.
Sıyırma sesi duyuluyorsa ne yapılmalıdır?
Motor zorlanmaya devam ettirilmemeli ve redüktör grubu
fiziksel olarak kontrol edilmelidir.
Karşı dişli de değiştirilmek zorunda mı?
Her durumda değil. Ancak aşınmış veya hasarlıysa yeni
sonsuz dişliyle birlikte yenilenmesi gerekebilir.
PMD1997R02.4610 ile aynı parça mıdır?
Hayır. PMD1997R02.4610 farklı bir RUN iç motor salyangoz
dişlisidir. Parçalar ürün koduna göre seçilmelidir.
Elektrik motoru paket içinde midir?
Hayır. PD0681A0000 mekanik sonsuz dişlidir.
Elektrik motoru ayrıca belirtilmediği sürece dahil değildir.
RUN 2500I inverteri paket içinde midir?
Hayır. İnverter ve kontrol kartı elektronik olarak ayrı
yedek parçalardır.
Komple motoru değiştirmek gerekir mi?
Her zaman değil. Diğer ana parçalar sağlamsa yalnızca
arızalı redüktör parçaları değiştirilerek mekanik
revizyon yapılabilir.
Her Nice RUN motoruna uyar mı?
Hayır. Universal değildir. Motor modeli ve PD0681A0000
parça kodu mutlaka doğrulanmalıdır.
Montajı profesyonel servis yapmalı mı?
Evet. Redüktörün sökülmesi, dişli eşleşmesi ve yataklama
kontrolü gerektiğinden profesyonel servis uygulaması önerilir.
Siparişten önce neyi kontrol etmeliyim?
Motorunuzun RUN 1800, RUN 2500 veya RUN 2500I olduğunu,
PD0681A0000 parça kodunu ve karşı çalışan PD0680A0000
iç dişli grubunu kontrol ediniz.
