NICE ROBUS ORİJİNAL MANUEL SERBEST BIRAKMA YEDEK PARÇASI

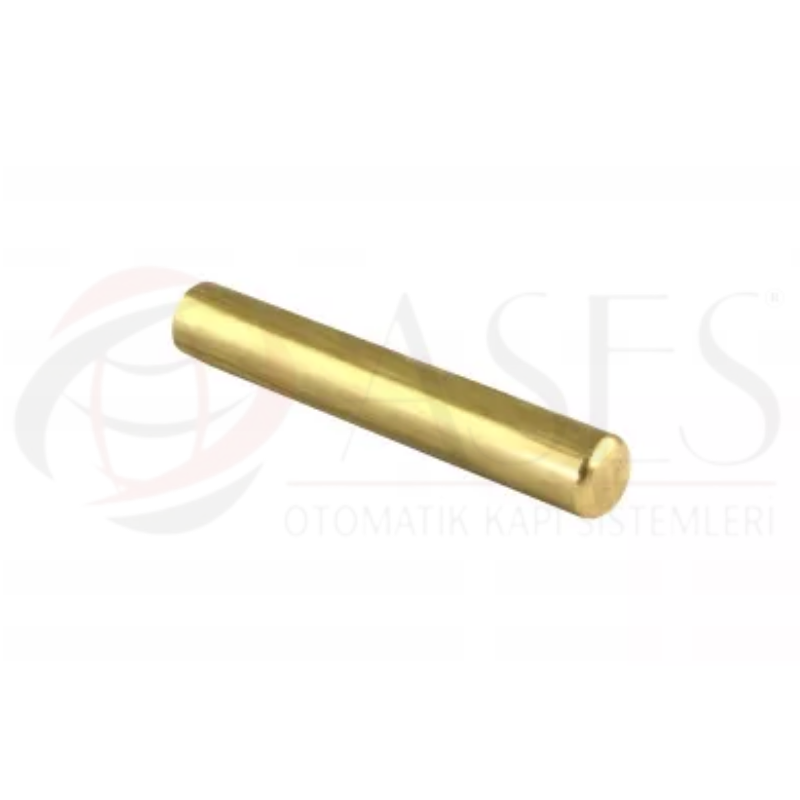

Nice PMD1191.4610 ROBUS 600 / RB500HS Manuel Serbest Bırakma Pimi – Orijinal Yedek Parça
Nice PMD1191.4610; ROBUS 600 ve RB500HS yana kayar kapı
motorlarının manuel serbest bırakma mekanizmasında kullanılan
orijinal Nice serbest bırakma pimidir. Kilit ve serbest bırakma
kolundan gelen hareketin iç mekanizmaya aktarılmasına yardımcı
olarak motorun gerektiğinde manuel kullanım konumuna alınmasını
sağlayan mekanik servis parçalarından biridir.
Parça KoduPMD1191.4610
Uyumlu SistemROBUS 600 / RB500HS
Ürün TipiManuel Serbest Bırakma Pimi
Ana FonksiyonSerbest Bırakma Mekanizmasına Hareket Aktarmak
ROBUS Manuel Boşa Alma Mekanizmasının Orijinal Nice Pimi
Nice PMD1191.4610, ROBUS serisi motorların
manuel serbest bırakma sisteminde görev yapan küçük fakat
işlevsel bir mekanik parçadır. Nice RB600 ve RB500HS servis
listelerinde serbest bırakma pimi olarak ayrı parça koduyla
gösterilmektedir.
Elektrik kesintisi, bakım veya arıza durumunda kapının elle
hareket ettirilmesi gerektiğinde manuel kilit mekanizması
devreye alınır. PMD1191.4610 bu mekanik grubun doğru hareket
aktarımına yardımcı olarak kilitli ve serbest konum arasındaki
mekanik geçişin gerçekleşmesini sağlar.
Teknik ve Fonksiyonel Bilgiler
| Marka | Nice |
| Parça Kodu | PMD1191.4610 |
| Ürün Tipi | Manuel Serbest Bırakma Pimi |
| ROBUS Uyumluluğu | ROBUS 600 |
| High Speed Uyumluluğu | RB500HS |
| Servis Çizim Konumu | 30 Numaralı Parça |
| Montaj Bölgesi | Manuel Kilit / Serbest Bırakma Mekanizması |
| Ana Görev | Serbest Bırakma Hareketini Mekanizmaya Aktarmak |
| İlişkili Parça | PMD1054.4610 – Serbest Bırakma Kolu Aks / Vida Parçası |
| Kilit Göbeği | Dahil Değildir |
| Serbest Bırakma Kolu | Dahil Değildir |
| Parça Grubu | Mekanik Manuel Kilit Yedek Parçası |
| Elektronik Parça | Hayır |
Öne Çıkan Avantajlar
- Orijinal Nice PMD1191.4610 servis koduna sahiptir
- Nice ROBUS 600 motorlarda kullanılır
- Nice RB500HS High Speed motorlarda servis parçası olarak listelenir
- Manuel serbest bırakma mekanizmasının hareket aktarımına yardımcı olur
- Aşınmış veya hasarlı pimin tek başına yenilenmesini sağlar
- Komple kilit veya redüktör grubu değiştirilmeden servis yapılmasına olanak verir
- Elektrik kesintisinde manuel kullanım fonksiyonunun sağlıklı çalışmasına katkı sağlar
- Orijinal ölçü ve mekanik bağlantı yapısına uygun servis çözümüdür
PMD1191.4610 Ne İşe Yarar?
Yana kayar kapı motoru normal çalışmada redüktör üzerinden
kapıyı mekanik olarak tutar. Elektrik kesintisi veya arıza
durumunda kapının elle hareket ettirilebilmesi için bu mekanik
bağlantının manuel olarak serbest bırakılması gerekir.
PMD1191.4610, serbest bırakma kolu ve iç kilit mekanizması
arasında çalışan mekanik pimlerden biridir. Kullanıcının serbest
bırakma koluna uyguladığı hareketin iç mekanizmaya aktarılmasına
yardımcı olarak motorun manuel kullanım konumuna geçirilmesine
katkı sağlar.
Kullanım Alanları
- Nice ROBUS 600 yana kayar kapı motorları
- Nice RB500HS yüksek hızlı yana kayar kapı motorları
- Manuel serbest bırakma sistemi çalışmayan motorlar
- Serbest bırakma piminde eğilme oluşan sistemler
- Pim yüzeyinde mekanik aşınma bulunan kilit grupları
- Manuel kilit kolunda boşluk oluşan motorlar
- Elektrik kesintisinde motoru boşa almakta zorlanan sistemler
- ROBUS mekanik bakım ve revizyon uygulamaları
Paket İçeriği ve Fonksiyonu
Ana Parça
PMD1191.4610 Serbest Bırakma Pimi
Ürün Adedi
1 Adet
ROBUS Modeli
ROBUS 600
HS Modeli
RB500HS
Montaj Bölgesi
Manuel Serbest Bırakma Mekanizması
Mekanik Görev
Kilit Hareketini İç Mekanizmaya Aktarmak
Parça Türü
Mekanik Bağlantı Pimi
Kullanım Amacı
Motoru Manuel Kullanıma Alma Sistemini Desteklemek
PMD1191.4610 + ROBUS 600 + RB500HS + MANUEL SERBEST BIRAKMA PİMİ + ORİJİNAL NICE
Paket 1 adet PMD1191.4610 manuel serbest bırakma pimini
kapsar. Serbest bırakma kolu, kilit göbeği, anahtar,
PMD1054.4610 bağlantı / aks parçası, yaylar ve diğer
manuel kilit bileşenleri ayrıca belirtilmedikçe pakete
dahil değildir.
Manuel Serbest Bırakma Mekanizmasında Pim Neden Önemlidir?
Serbest bırakma sistemi birden fazla küçük mekanik parçanın
birlikte çalışmasıyla görev yapar. Kullanıcı kolu çevirdiğinde
oluşan hareketin doğru noktaya aktarılması için pimlerin boşluksuz
ve doğru eksende çalışması gerekir.
PMD1191.4610 üzerinde oluşan aşınma veya eğilme, kol hareketinin
iç mekanizmaya eksik aktarılmasına neden olabilir. Bu durumda
kullanıcı kilidi çevirmesine rağmen motor tam olarak serbest
konuma geçmeyebilir.
PMD1191.4610 Arızası Hangi Belirtileri Gösterebilir?
Serbest bırakma kolunun normalden fazla boşluk yapması, kol
çevrildiği halde motorun boşa geçmemesi, kilit mekanizmasının
takılması veya serbest bırakma sırasında mekanik zorlanma
hissedilmesi pim ve bağlantı elemanlarının kontrol edilmesini
gerektirebilir.
Ancak bu belirtilerin tamamı doğrudan PMD1191.4610 arızası
anlamına gelmez. PMD1054.4610 bağlantı parçası, serbest bırakma
kolu, kilit göbeği ve iç redüktör kilit mekanizması da birlikte
kontrol edilmelidir.
PMD1191.4610 ile PMD1054.4610 Aynı Parça Değildir
PMD1191.4610, Nice servis listelerinde
ROBUS 600 ve RB500HS için serbest bırakma pimi olarak
tanımlanmaktadır ve servis çiziminde 30 numaralı konumda
gösterilir.
PMD1054.4610 ise aynı mekanizmanın hemen
yanında yer alan farklı bir bağlantı / serbest bırakma kolu
aks parçasıdır ve servis çizimlerinde 31 numaralı konumda
gösterilir. İki parça birlikte çalışabilir ancak birbirinin
yerine kullanılmaz.
Bu Ürün Komple Manuel Kilit Seti Değildir
PMD1191.4610 yalnızca serbest bırakma mekanizmasının bir
bileşeni olan metal pimi ifade eder. Manuel kilit göbeği,
anahtar, dış serbest bırakma kolu ve diğer mekanik bağlantılar
bu ürünün kapsamına dahil değildir.
Sorun yalnızca pimdeyse tek parçanın yenilenmesi yeterli
olabilir. Birden fazla kilit elemanında aşınma veya kırık varsa
ilgili komple servis grubunun değerlendirilmesi daha doğru
olabilir.
Montajda Kilit Kolu ve Bağlantı Mekanizmasını Kontrol Edin
Yeni PMD1191.4610 takılırken pimin geçtiği yuvalar, bağlantı
yüzeyleri ve serbest bırakma kolunda aşınma bulunmadığı kontrol
edilmelidir. Pimin zorlanmadan hareket edebilmesi ve mekanizma
içerisinde doğru eksende çalışması önemlidir.
Montaj sonrasında motor enerjisiz durumdayken manuel serbest
bırakma fonksiyonu birkaç kez denenmeli; motorun kilitli ve
serbest konumlar arasında rahat şekilde geçiş yaptığı
doğrulanmalıdır.
PMD1191.4610 + ROBUS 600 / RB500HS MODEL UYUMLULUĞUNU KONTROL EDİN
Nice PMD1191.4610 servis listelerinde ROBUS 600 serbest
bırakma pimi olarak geçmekte ve RB500HS / RB500HSR10 servis
çizimlerinde de aynı kodla kullanılmaktadır. Sipariş öncesinde
motorun tam modelini ve sökülen parçanın PMD1191.4610 koduyla
eşleştiğini kontrol ediniz. Farklı ROBUS veya RUN modellerinde
benzer görünümde farklı serbest bırakma pimleri kullanılabilir.
ASES BİLGİ NOTU
Manuel serbest bırakma sistemi zor çalışıyorsa yalnızca pimi
değiştirmeden önce PMD1054.4610 bağlantı parçasını, dış kilit
kolunu, kilit göbeğini ve iç kilit mekanizmasını da kontrol
edin. Bir bağlantı elemanındaki sıkışma veya deformasyon yeni
PMD1191.4610 pimin kısa sürede tekrar zorlanmasına neden olabilir.
Sık Sorulan Sorular
PMD1191.4610 ne parçasıdır?
Nice ROBUS manuel serbest bırakma mekanizmasında kullanılan
mekanik serbest bırakma pimidir. Servis listelerinde
ROBUS 600 ve RB500HS grubunda PMD1191.4610 koduyla yer alır.
PMD1191.4610 ROBUS 600 ile uyumlu mudur?
Evet. ROBUS 600 yedek parça şemasında PMD1191.4610,
30 numaralı serbest bırakma pimi olarak açıkça
listelenmektedir.
PMD1191.4610 RB500HS ile uyumlu mudur?
Evet. RB500HS servis listelerinde de aynı PMD1191.4610
kodu manuel serbest bırakma pimi olarak kullanılmaktadır.
PMD1191.4610 ile PMD1054.4610 aynı ürün müdür?
Hayır. PMD1191.4610 serbest bırakma pimidir.
PMD1054.4610 ise aynı bölgede çalışan ayrı bağlantı /
serbest bırakma kolu aks parçasıdır.
Serbest bırakma pimi bozuksa motor elektrikle çalışır mı?
Çoğu durumda elektrikli çalışma devam edebilir çünkü pim
esas olarak manuel serbest bırakma mekanizmasının bir
parçasıdır. Ancak acil durumda motoru boşa alma fonksiyonu
düzgün çalışmayabileceği için hasarlı parçanın yenilenmesi
önemlidir.
