NICE TOONA ORİJİNAL MEKANİK YEDEK PARÇA

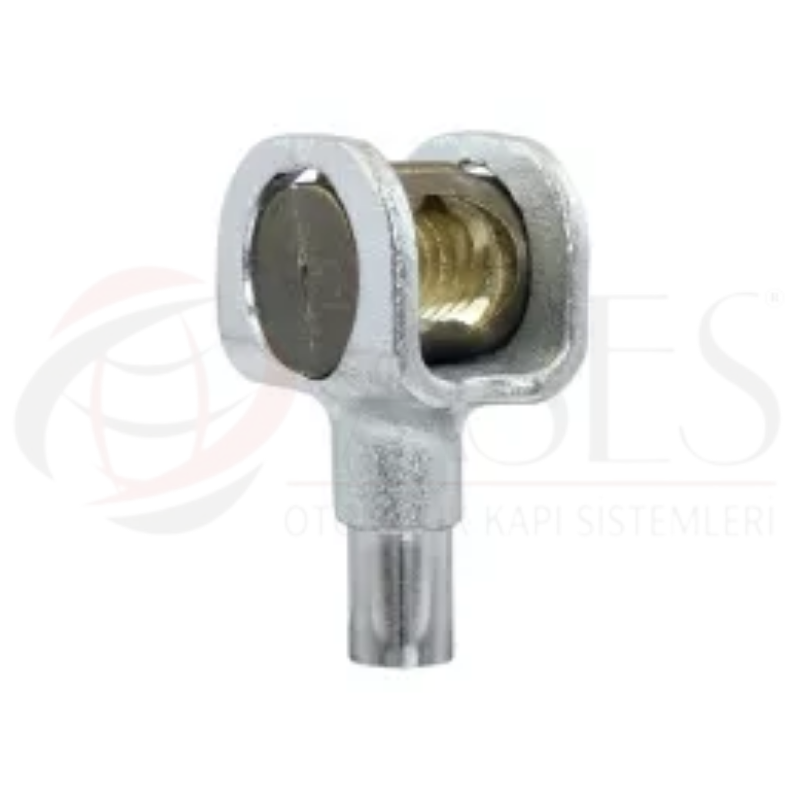

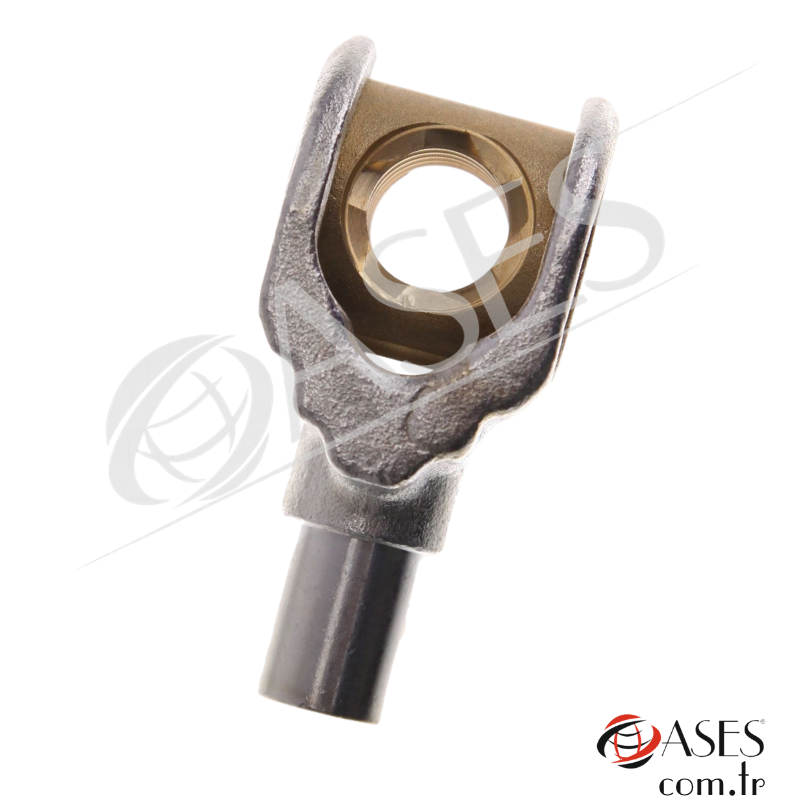

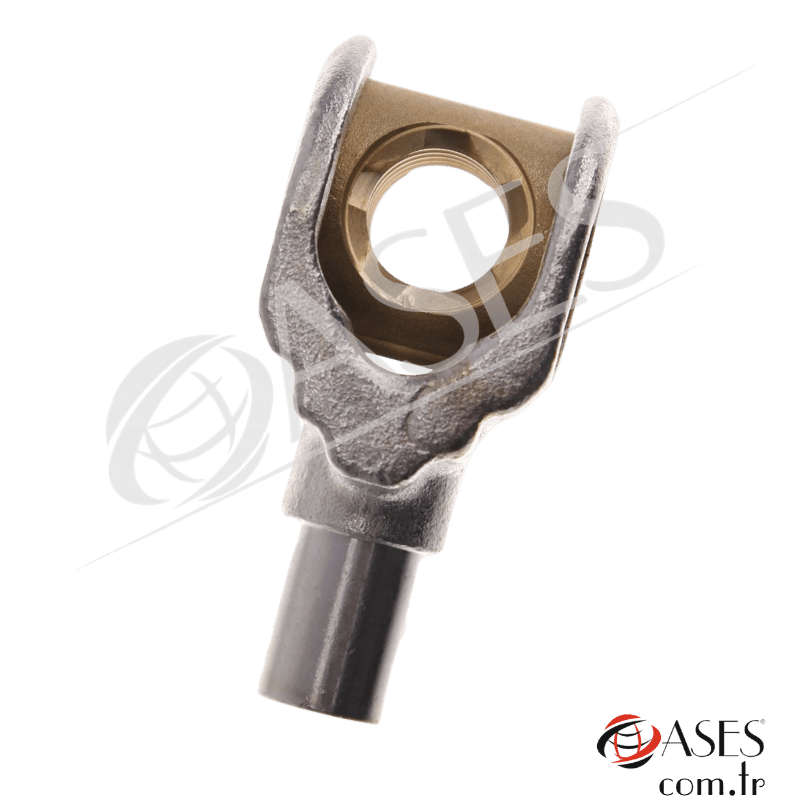

Nice PRTO06 TOONA 4005 / 4006 / 4024 / 5024 Pirinç Dişli ve Takoz Yatağı – Orijinal Yedek Parça
Nice TOONA doğrusal kanatlı kapı motorlarında kullanılan PRTO06 kodlu orijinal pirinç hareket somunu ve takoz yatağı servis grubudur. Uzun sonsuz vida üzerinde ilerleyerek motorun dönme hareketinin aktüatörün ileri ve geri doğrusal hareketine dönüştürülmesine yardımcı olur.
Parça KoduPRTO06
Uyumlu SistemTOONA 4005 / 4006 / 4024 / 5024
Ürün TipiPirinç Dişli ve Takoz Yatağı
Ana FonksiyonDoğrusal Hareket Aktarımı
TOONA Hareket Mekanizmasını Orijinal Nice PRTO06 ile Yenileyin
Nice PRTO06, TOONA serisi doğrusal kapı motorlarında uzun vidalı hareket mili üzerinde çalışan orijinal mekanik servis grubudur. Teknik kaynaklarda sonsuz vida somunu ve bronz çatal grubu olarak da tanımlanmaktadır.
Motor içerisindeki uzun vida döndüğünde PRTO06 grubu vida üzerinde ileri veya geri hareket eder. Böylece aktüatörün uzama ve kısalma hareketi oluşur ve bu mekanik hareket kapı kanadına aktarılır.
Teknik ve Fonksiyonel Bilgiler
| Marka |
Nice |
| Parça Kodu |
PRTO06 |
| Ürün Tipi |
Pirinç Hareket Somunu / Takoz Yatağı Grubu |
| Ana Uyumluluk |
TOONA 4005 / 4006 / 4024 / 5024 |
| Uyumlu Motorlar |
TO4005 / TO4006 / TO4024 / TO5024 |
| Ek Uyumluluk |
TO5024I ve İlgili Uyumlu Aktüatörler |
| Parça Grubu |
Doğrusal Hareket Aktarım Mekanizması |
| Montaj Bölgesi |
Uzun Sonsuz Vida / Hareket Mili Üzeri |
| Ana Fonksiyon |
Dönme Hareketini İleri / Geri Doğrusal Harekete Çevirmek |
| Servis Kullanımı |
Aktüatör Mekanik Revizyonu |
| Ürün Niteliği |
Orijinal Nice Yedek Parça |
Öne Çıkan Avantajlar
- Nice TOONA motorları için orijinal servis parçasıdır
- TOONA 4005, 4006, 4024 ve 5024 modelleriyle uyumludur
- Uzun sonsuz vida üzerinde hareket eden mekanik aktarım grubudur
- Aktüatörün ileri ve geri hareketinin oluşmasını sağlar
- Aşınmış pirinç hareket somununun yenilenmesine imkân verir
- Mekanik boşluk ve düzensiz hareket sorunlarının giderilmesine yardımcı olur
- Komple motor değiştirilmeden iç mekanik sistem revize edilebilir
- PRTO06 servis koduyla doğru yedek parça seçimini kolaylaştırır
PRTO06 Ne İşe Yarar?
TOONA motor içerisindeki uzun sonsuz vida dönerken PRTO06 hareket somunu bu vida üzerinde ileri veya geri ilerler. Bu ilerleme aktüatörün teleskopik olarak uzamasına veya kısalmasına neden olur.
Bu nedenle PRTO06, elektrik motorunun ürettiği dönme hareketinin kapı kanadını hareket ettirecek doğrusal kuvvete dönüştürülmesinde önemli görev üstlenen mekanik aktarım parçalarından biridir.
Kullanım Alanları
- Nice TOONA TO4005 kanatlı kapı motorları
- Nice TOONA TO4006 kanatlı kapı motorları
- Nice TOONA TO4024 kanatlı kapı motorları
- Nice TOONA TO5024 kanatlı kapı motorları
- Uyumlu TOONA TO5024I uygulamaları
- Uzun hareket vidasında boşluk bulunan aktüatörler
- Aşınmış hareket somunu ve yatak revizyonları
- TOONA iç mekanik aktarım sistemi bakım işlemleri
Paket İçeriği ve Fonksiyonu
Ana Ürün Pirinç Hareket Somunu
Parça Kodu PRTO06
Destek Grubu Takoz / Çatal Yatağı
Çalışma Bölgesi Uzun Sonsuz Vida Üzeri
Ana Uyumluluk TOONA 4005 / 4006 / 4024 / 5024
Hareket Tipi İleri / Geri Doğrusal Hareket
Servis Görevi Mekanik Aktarım Revizyonu
Ürün Niteliği Orijinal Nice Yedek Parça
PRTO06 + TOONA 4005 / 4006 / 4024 / 5024 + PİRİNÇ HAREKET SOMUNU + TAKOZ YATAĞI + ORİJİNAL NICE
PRTO06 pirinç hareket somunu ve ilgili destek / yatak grubunu ifade eden servis parçasıdır. Uzun sonsuz vida, elektrik motoru, redüktör, gövde, limit switch ve ayrıca belirtilmeyen diğer mekanik parçalar paket içeriğine dahil değildir.
Pirinç Hareket Somunu Neden Önemlidir?
Doğrusal aktüatörlerde uzun hareket vidası tek başına kapı kanadını hareket ettirmez. Vida döndüğünde vida dişleriyle çalışan hareket somununun mil üzerinde kontrollü biçimde ilerlemesi gerekir.
PRTO06 grubunda aşınma oluşması vida ile somun arasındaki boşluğu artırabilir. Bu durum aktüatör hareketinde boşluk, vuruntu veya düzensiz ilerleme meydana gelmesine neden olabilir.
PRTO06 Arızasının Olası Belirtileri
Motor çalıştığı halde kapının geç tepki vermesi, yön değişiminde mekanik boşluk hissedilmesi, aktüatörden vuruntu veya sürtünme sesi gelmesi ve hareketin düzensiz hale gelmesi PRTO06 grubunun kontrol edilmesini gerektirebilir.
Ancak benzer belirtiler uzun sonsuz vida, yataklama elemanları, motor-redüktör grubu veya kapı kanadındaki mekanik direnç nedeniyle de oluşabilir. Arıza teşhisinde tüm aktarım hattı birlikte kontrol edilmelidir.
PRTO06 ile PRTO06A Aynı Parça Değildir
PRTO06, TOONA 4005, 4006, 4024 ve 5024 gibi ilgili modellerde kullanılan hareket somunu / takoz yatağı grubudur.
PRTO06A ise TOONA 5015 ve TOONA 5016 için listelenen ayrı servis varyantıdır. İki kod görsel olarak benzer mekanik görev üstlense de sipariş sırasında motor modeli ve servis kodu mutlaka kontrol edilmelidir.
Montaj ve Servis Bilgisi
PRTO06 değişimi motorun iç mekanik sisteminin sökülmesini gerektirir. İşleme başlamadan önce motorun elektrik beslemesi tamamen kesilmeli ve kapı kanadı kontrolsüz hareket etmeyecek şekilde emniyete alınmalıdır.
Eski hareket somunu söküldüğünde uzun sonsuz vida dişleri dikkatle kontrol edilmelidir. Vida dişlerinde keskin aşınma, deformasyon veya çapak bulunuyorsa yalnızca PRTO06 değişimi yeterli olmayabilir.
Yeni parça monte edildikten sonra aktüatör elektrik verilmeden önce mümkün olduğunca tüm strok boyunca kontrol edilmeli; sıkışma, anormal boşluk veya düzensiz hareket bulunmadığı doğrulanmalıdır.
PRTO06 Sonsuz Vidanın Kendisi Değildir
Nice PRTO06, uzun sonsuz vida üzerinde çalışan hareket somunu ve destek / takoz yatağı grubudur. Uzun hareket vidasının kendisi değildir.
Uzun vida ve mil grubu farklı servis kodlarıyla listelenir. Dolayısıyla sorun vida dişlerinde veya mildeyse yalnızca PRTO06 değişimi yeterli olmaz; karşı çalışan mekanik parçalar birlikte kontrol edilmelidir.
PRTO06 + TOONA MOTOR UYUMLULUĞUNU MUTLAKA KONTROL EDİN
PRTO06; Nice TOONA TO4005, TO4006, TO4024 ve TO5024 motorlarla uyumlu olarak servis kaynaklarında listelenmektedir. Bazı parça kaynaklarında TO5024I uyumluluğu da belirtilmektedir. TO5015 ve TO5016 modellerinde ise PRTO06A servis varyantı kullanılabildiğinden sipariş öncesinde motor modelini ve mevcut parça kodunu doğrulayınız.
ASES BİLGİ NOTU
PRTO06 aşınmışsa uzun sonsuz vida yüzeyi de mutlaka kontrol edilmelidir. Yeni pirinç somunun aşınmış veya hasarlı bir vida üzerinde çalıştırılması yeni parçanın kısa sürede yeniden boşluk yapmasına neden olabilir. Montaj sonrasında aktüatörün tüm hareket mesafesinde sıkışmadan ve anormal ses oluşturmadan çalıştığı doğrulanmalıdır.
Sık Sorulan Sorular
Nice PRTO06 nedir?
Nice TOONA doğrusal motorlarda uzun sonsuz vida üzerinde çalışan orijinal pirinç hareket somunu ve destek / takoz yatağı servis grubudur.
PRTO06 hangi TOONA motorlarla uyumludur?
PRTO06; TO4005, TO4006, TO4024 ve TO5024 modelleriyle uyumlu olarak listelenmektedir. Bazı kaynaklarda TO5024I de yer almaktadır.
PRTO06 ne işe yarar?
Uzun sonsuz vida üzerinde ileri veya geri ilerleyerek aktüatörün uzama ve kısalma hareketinin oluşmasını sağlar.
PRTO06 ile PRTO06A aynı mıdır?
Hayır. PRTO06A özellikle TOONA 5015 ve 5016 için listelenen ayrı servis varyantıdır. Sipariş öncesi motor modeli kontrol edilmelidir.
PRTO06 paketinde uzun sonsuz vida da bulunur mu?
Hayır. PRTO06 hareket somunu ve ilgili yatak / destek grubudur. Uzun sonsuz vida ve mil grubu ayrı servis parçasıdır.
