NICE 230V ÇİFT MOTOR KONTROL ÜNİTESİ

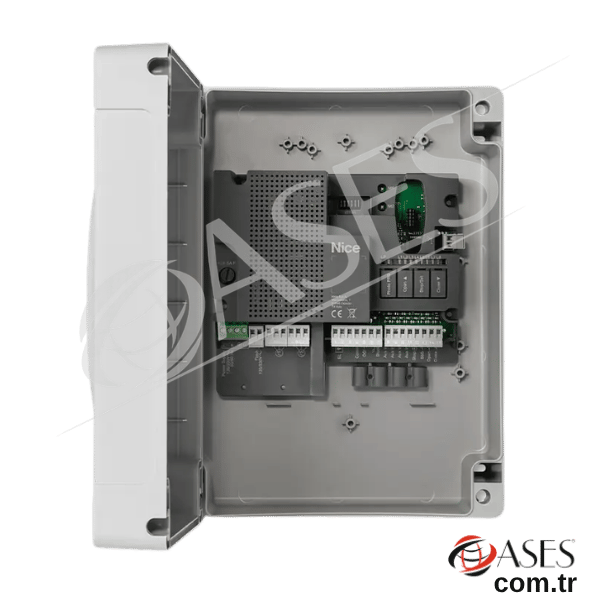

Nice MC800 230V Çift Motor Kontrol Ünitesi – BusT4 / BlueBUS / Opera
Nice MC800; tek veya çift kanatlı kapı otomasyonlarında bir ya da iki
adet 230V motorun kontrolü için geliştirilmiş profesyonel kontrol
ünitesidir. BlueBUS aksesuar altyapısı, Opera sistemi ve IBT4N
üzerinden BusT4 bağlantısı sayesinde gelişmiş programlama,
teşhis ve otomasyon seçenekleri sunar.
ModelMC800
Motor Kontrolü1 veya 2 Adet 230V Motor
Bağlantı TeknolojisiBlueBUS / BusT4
SistemNice Opera
230V Kanatlı Kapı Motorları İçin Gelişmiş Nice MC800 Kontrol Ünitesi
Nice MC800, bir veya iki adet 230V AC kanatlı
kapı motorunu yönetmek üzere geliştirilmiş elektronik kontrol
ünitesidir. TOONA, WINGO, HYPPO, METRO ve BIG METRO ailesindeki
uyumlu 230V motorlarla profesyonel otomasyon uygulamalarında
kullanılabilir.
BlueBUS teknolojisi sayesinde uyumlu fotosel ve güvenlik
aksesuarlarının iki telli hat üzerinden bağlanmasını kolaylaştırır.
Opera sistemi ve opsiyonel IBT4N arayüzü ise BusT4 üzerinden
programlama, bakım, teşhis ve gelişmiş sistem yönetimine imkân verir.
Teknik ve Fonksiyonel Bilgiler
| Marka | Nice |
| Model | MC800 |
| Ürün Tipi | Kanatlı Kapı Kontrol Ünitesi |
| Motor Sayısı | 1 veya 2 Motor |
| Motor Gerilimi | 230V AC Motor Uygulamaları |
| Şebeke Beslemesi | 120 / 230V AC – 50/60 Hz |
| Maksimum Motor Gücü | 900 W |
| Maksimum Motor Akımı | 5 A |
| 24V Servis Çıkışı | Maksimum 0,2 A |
| BlueBUS | Var |
| BusT4 | IBT4N Arayüzü Üzerinden |
| Opera Sistemi | Uyumlu |
| Radyo Alıcı Yuvası | Nice SM Tipi Alıcı |
| Elektrikli Kilit Çıkışı | 12V AC / Maks. 15 VA |
| Flaşör Çıkışı | 120 / 230V – Maks. 21 W |
| Kapı Açık Göstergesi | 24V – Maks. 4 W |
| Programlama Arayüzü | IBT4N / BusT4 / O-View |
| Yedek Elektronik Kart | MCA5 |
Öne Çıkan Avantajlar
- Bir veya iki adet 230V kanatlı kapı motorunu kontrol eder
- Nice BlueBUS aksesuar sistemini destekler
- IBT4N üzerinden BusT4 cihazlarıyla haberleşebilir
- Nice Opera sistemiyle gelişmiş programlama ve teşhis imkânı sunar
- Her iki motor için ayrı hareket yönetimi sağlar
- Kanat açılma ve kapanma gecikmeleri programlanabilir
- Yumuşak başlangıç ve yavaşlama fonksiyonlarını destekler
- Yaya geçiş fonksiyonu oluşturulabilir
- SM tipi Nice radyo alıcılarının takılabileceği sokete sahiptir
- LED göstergeleri ile programlama ve arıza kontrolünü kolaylaştırır
Nice MC800 Ne İşe Yarar?
MC800, kanatlı kapı otomasyonunun merkez kontrol ünitesidir.
Bir veya iki adet 230V motorun açma ve kapama hareketlerini yönetir;
fotosel, STOP, adım-adım, OPEN, CLOSE, elektrikli kilit, flaşör
ve diğer kontrol ekipmanlarından gelen sinyalleri değerlendirir.
Çift motorlu sistemlerde iki kapı kanadının açılma ve kapanma
sıralamasını kontrol ederek motorların birbirine göre gecikmeli
çalışmasını sağlayabilir. Böylece bindirme payına sahip çift
kanatlı kapılarda doğru hareket sırası oluşturulabilir.
Kullanım Alanları
- Nice TOONA TO4005 / TO4006 230V motorlar
- Nice TOONA TO4015 / TO4605 motorlar
- Nice TOONA TO5015 / TO5016 / TO5605 motorlar
- Nice WINGO WG4000 / WG5000 motorlar
- Nice HYPPO 230V kanatlı kapı motorları
- Nice METRO MFAB3000 / MFAB3000L motorlar
- Nice BIG METRO LFAB4000 motorlar
- Tek veya çift kanatlı 230V otomatik kapı sistemleri
Paket İçeriği ve Fonksiyonu
Ana Ürün
MC800 Kontrol Ünitesi
Motor Kontrolü
1 veya 2 Adet 230V Motor
Aksesuar Sistemi
BlueBUS
Programlama
Opera / BusT4
BusT4 Arayüzü
IBT4N Uyumlu
Radyo Sistemi
SM Tipi Alıcı Yuvası
Yedek Kart
MCA5
Ana Görev
Çift Kanat Motor Kontrolü
MC800 + 230V + ÇİFT MOTOR + BLUEBUS + BUST4 + OPERA + ORİJİNAL NICE
Paket MC800 kontrol ünitesini kapsar. Kapı motorları, OXI /
SMXI radyo alıcısı, uzaktan kumandalar, BlueBUS fotoseller,
IBT4N, O-View, IT4WIFI, elektrikli kilit, flaşör ve ayrıca
belirtilmeyen diğer aksesuarlar ayrı ürünlerdir.
BlueBUS Teknolojisi ile Daha Düzenli Aksesuar Bağlantısı
Nice BlueBUS sistemi uyumlu aksesuarların kontrol ünitesine
iki telli bağlantı hattı üzerinden bağlanmasını sağlar.
Bu yapı özellikle fotosel ve güvenlik aksesuarlarının kablolamasını
sadeleştirerek montaj sırasında bağlantı karmaşıklığını azaltır.
MC800, BlueBUS hattına bağlı uyumlu cihazların sisteme
tanıtılmasını destekler. Aksesuar değişimi veya yeni ekipman
eklenmesi sonrasında cihaz öğrenme işleminin yeniden yapılması
gerekebilir.
BusT4, IBT4N ve Opera Sistemi
MC800 üzerinde IBT4N arayüzü için özel bağlantı
bulunur. Opsiyonel IBT4N takıldığında BusT4 arayüzüne sahip
cihazlar kontrol ünitesine bağlanabilir.
Bu yapı üzerinden Nice O-View programlama cihazı veya uyumlu
BusT4 aksesuarları kullanılabilir. Opera altyapısı sistemin
programlanması, parametrelerin düzenlenmesi, bakım ve teşhis
işlemlerinin daha kapsamlı şekilde yürütülmesini sağlar.
Çift Motor ve Kanat Gecikme Yönetimi
MC800'ün önemli özelliklerinden biri tek kontrol ünitesi üzerinden
iki adet 230V motoru yönetebilmesidir. Çift kanatlı kapılarda
birinci motorun açılma gecikmesi ve ikinci motorun kapanma
gecikmesi programlanabilir.
Bu özellik özellikle kapı kanatlarının orta noktada üst üste
bindirildiği sistemlerde doğru açılma ve kapanma sırasının
oluşturulmasına yardımcı olur. Ayrıca yaya geçiş fonksiyonuyla
yalnızca gerekli kapı kanadının açılması sağlanabilir.
MC800 Montaj ve Devreye Alma Bilgisi
MC800 230V şebeke ve 230V motor bağlantıları içeren profesyonel
bir kontrol ünitesidir. Elektrik bağlantıları yapılmadan önce
şebeke beslemesi tamamen kesilmeli; motor ortak uçları, açma ve
kapama yönleri, koruma topraklaması ve bağlı güvenlik devreleri
Nice bağlantı şemasına uygun şekilde kontrol edilmelidir.
Kart değişimi veya yeni sistem kurulumu sonrasında BlueBUS
cihazlarının öğrenilmesi, kapı hareket mesafelerinin tanımlanması
ve motor çalışma parametrelerinin yeniden programlanması
gerekebilir.
MC800 ile MCA5 Aynı Ürün Değildir

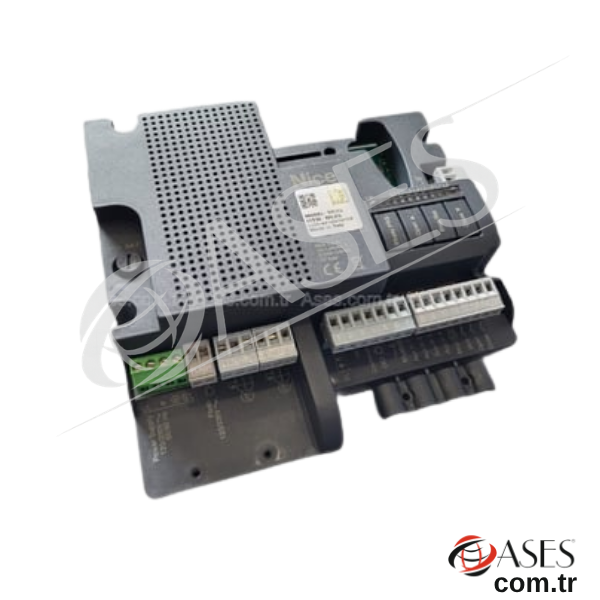

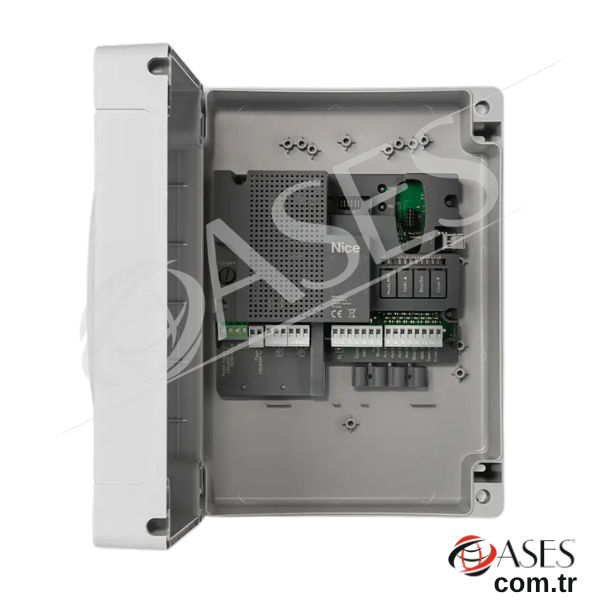

MC800, elektronik kontrol kartının muhafaza
içerisinde sunulduğu komple kontrol ünitesidir. Sistem kurulumu
veya komple kontrol ünitesi değişimi için kullanılan ana üründür.
MCA5 ise MC800 için sunulan
yedek elektronik kontrol kartıdır. Mevcut MC800
kutusu ve ilgili tesisat sağlam olduğunda yalnızca elektronik kart
değişimi gereken servis işlemlerinde MCA5 tercih edilebilir.
Sipariş öncesinde ihtiyaç duyulan parçanın komple MC800 mü yoksa
yalnızca MCA5 kartı mı olduğu kontrol edilmelidir.
MC800 + 230V MOTOR UYUMLULUĞUNU MUTLAKA KONTROL EDİN
Nice MC800 bir veya iki adet 230V kanatlı kapı motorunun
kontrolü için geliştirilmiştir. TOONA, WINGO, HYPPO, METRO ve
BIG METRO ailesindeki çeşitli 230V modellerle kullanılabilir.
Sipariş öncesinde motorun tam model kodunu, çalışma gerilimini
ve üretici bağlantı şemasındaki MC800 uyumluluğunu doğrulayınız.
24V motorlar için MC800 kullanılmamalıdır.
ASES BİLGİ NOTU
MC800 değişiminde eski kart üzerindeki bağlantıları yalnızca
kablo konumlarına bakarak aktarmayın. Motor yönleri, ortak uç,
BlueBUS, STOP ve kontrol girişleri Nice MC800 bağlantı şemasına
göre doğrulanmalıdır. Özellikle eski kontrol kartından MC800'e
geçiş yapılan sistemlerde bağlantı ve programlama yapısı farklı
olabileceğinden devreye alma işlemleri yeniden yapılmalıdır.
Sık Sorulan Sorular
Nice MC800 kaç motor kontrol eder?
MC800 bir veya iki adet 230V kanatlı kapı motorunun
kontrolü için tasarlanmıştır.
MC800 BlueBUS destekliyor mu?
Evet. MC800 Nice BlueBUS teknolojisini destekler ve uyumlu
BlueBUS aksesuarların iki telli hat üzerinden bağlanmasına
olanak sağlar.
MC800 BusT4 destekliyor mu?
Evet. MC800 üzerinde IBT4N arayüz bağlantısı bulunur.
Opsiyonel IBT4N kullanıldığında BusT4 cihazları, O-View ve
uyumlu BusT4 aksesuarlar sisteme bağlanabilir.
MC800 TOONA ve WINGO motorlarla uyumlu mu?
Evet. MC800, TO4005, TO4006, TO4015, TO4605, TO5015,
TO5016, TO5605 ve WG4000 / WG5000 gibi çeşitli 230V
Nice motorlarla kullanılabilir. Motor modelinin sipariş
öncesinde doğrulanması gerekir.
MC800 ile MCA5 arasındaki fark nedir?
MC800 muhafazalı komple kontrol ünitesidir. MCA5 ise MC800
içerisinde kullanılan yedek elektronik kontrol kartıdır.
Yalnızca kart değişimi gerekiyorsa MCA5, komple kontrol ünitesi
gerekiyorsa MC800 seçilmelidir.
