NICE 24V ÇİFT MOTOR KONTROL ÜNİTESİ

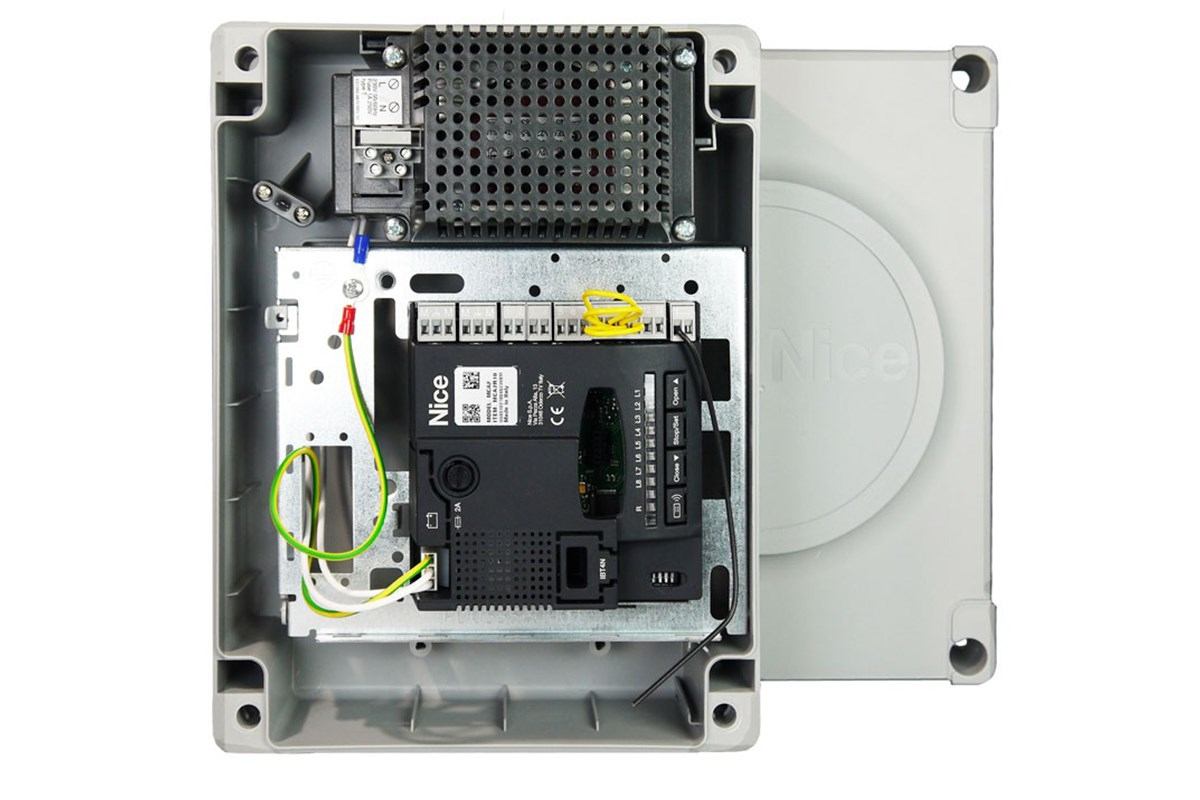

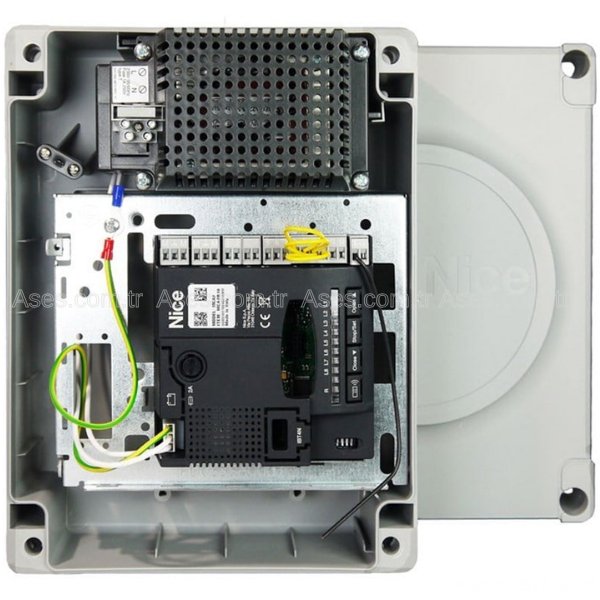

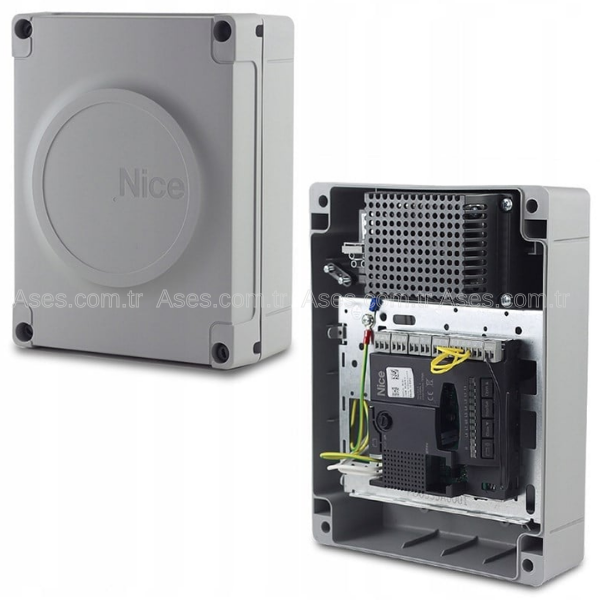

Nice MC424 WINGO 2024 / WINGO 3524 24V Çift Motor Kontrol Ünitesi – Orijinal Nice
Nice MC424; 24V DC kanatlı kapı motorlarının yönetimi için
geliştirilmiş, tek veya çift motorlu otomasyon sistemlerinde
kullanılabilen orijinal Nice kontrol ünitesidir. Motor hareketi,
fotosel, STOP, adım-adım komutu, flaşör, elektrikli kilit ve
radyo alıcısı gibi temel otomasyon fonksiyonlarını merkezi
olarak yönetir.
ModelMC424
Motor Sistemi24V DC
Motor Sayısı1 veya 2 Motor
Ana KullanımWINGO 24V Kanatlı Kapı
WINGO 24V Kanatlı Kapı Sistemleri İçin Nice MC424 Kontrol Ünitesi
Nice MC424, WINGO ailesindeki 24V DC
elektromekanik kanatlı kapı motorlarının kontrolü için
geliştirilmiş orijinal Nice kontrol ünitesidir. Tek kanatlı
sistemlerde bir motoru, çift kanatlı sistemlerde ise iki motoru
aynı kontrol ünitesi üzerinden yönetebilir.
Kontrol ünitesi motor akımını izleyerek hareket süresinin
öğrenilmesine, mekanik son noktaların algılanmasına ve normal
çalışma sırasında karşılaşılan engellerin belirlenmesine yardımcı
olur. Böylece kanatların açılma ve kapanma hareketleri kontrollü
biçimde yönetilir.
Teknik ve Fonksiyonel Bilgiler
| Marka | Nice |
| Model | MC424 |
| Ürün Tipi | Kanatlı Kapı Kontrol Ünitesi |
| Motor Sistemi | 24V DC WINGO Motorlar |
| Motor Sayısı | 1 veya 2 Motor |
| Şebeke Beslemesi | 230V AC |
| Motor Çıkışı | 24V DC |
| Motor Kontrolü | Akım Algılama Sistemli |
| STOP Girişi | NC / 8.2 kΩ |
| Fotosel Girişleri | PHOTO / PHOTO1 / Programlanabilir AUX |
| Adım-Adım Girişi | OPEN – STOP – CLOSE – STOP |
| Flaşör Çıkışı | 24V – Maks. 25 W |
| Elektrikli Kilit Çıkışı | 12V – Maks. 25 VA |
| Servis Beslemesi | 24V DC |
| Radyo Alıcı Soketi | Nice SM Tipi |
| Yedek Akü | PS124 Uyumlu |
| Solar Besleme | Nice Solemyo Uyumlu |
| Koruma | Muhafaza Doğru Kurulduğunda IP54 |
Öne Çıkan Avantajlar
- Tek veya çift kanatlı 24V otomasyon sistemlerini yönetebilir
- İki ayrı motor çıkışı sayesinde çift motor kontrolü sağlar
- Motor akımını izleyen amperometrik kontrol sistemine sahiptir
- Çalışma süresini ve mekanik son noktaları otomatik öğrenebilir
- Normal çalışma sırasında engel algılama fonksiyonunu destekler
- Kapı kanatları arasındaki çalışma sırasının yönetilmesine yardımcı olur
- PHOTO, PHOTO1, STOP ve STEP-BY-STEP girişleri bulunur
- Elektrikli kilit ve flaşör bağlantısını destekler
- Nice SM tipi radyo alıcılarının takılabileceği sokete sahiptir
- PS124 yedek akü ve Solemyo enerji sistemiyle genişletilebilir
Nice MC424 Ne İşe Yarar?
MC424 kanatlı kapı otomasyonundaki motorların açma ve kapama
hareketlerini yöneten ana elektronik kontrol ünitesidir. Kullanıcı
veya uzaktan kumanda sisteminden gelen komutları değerlendirerek
bağlı motorlara gerekli çalışma sinyallerini gönderir.
Aynı zamanda fotosel, STOP devresi, adım-adım komutu ve diğer
güvenlik girişlerinden gelen bilgileri kontrol ederek motor
hareketine müdahale eder. Çift motorlu kapılarda iki kanadın
çalışma sırasının doğru biçimde yönetilmesini sağlar.
Kullanım Alanları
- Nice WINGO 2024 24V kanatlı kapı sistemleri
- Nice WINGO 3524 24V kanatlı kapı sistemleri
- Uyumlu Nice WINGO 24V motor uygulamaları
- Tek kanatlı bahçe kapısı otomasyonları
- Çift kanatlı bahçe kapısı otomasyonları
- 24V DC elektromekanik kanatlı kapı motorları
- MC424 kullanılan mevcut Nice otomasyon sistemleri
- Kontrol ünitesi yenileme ve servis uygulamaları
Paket İçeriği ve Fonksiyonu
Ana Ürün
MC424 Kontrol Ünitesi
Marka
Nice
Motor Sistemi
24V DC
Motor Sayısı
1 veya 2 Motor
Kontrol Yapısı
Amperometrik Motor Kontrolü
Radyo Alıcı
SM Tipi Soket
Akü Desteği
PS124 Uyumlu
Ana Görev
24V Çift Motor Yönetimi
MC424 + WINGO 2024 + WINGO 3524 + 24V + ÇİFT MOTOR + ORİJİNAL NICE
Paket MC424 kontrol ünitesini kapsar. WINGO motorlar,
PS124 yedek akü, SMXI / SMXIS / OXI radyo alıcısı,
uzaktan kumandalar, fotoseller, elektrikli kilit, flaşör
ve ayrıca belirtilmeyen diğer aksesuarlar ayrı ürünlerdir.
Çift Motor Kontrolü ve Kanat Sıralaması
MC424 üzerinde M1 ve M2 olmak üzere iki ayrı motor bağlantısı
bulunur. Tek kanatlı uygulamalarda yalnızca bir motor kullanılabilir;
çift kanatlı sistemlerde ise iki motor aynı kontrol ünitesi
tarafından yönetilir.
Kanatların birbirinin üzerine bindirme yaptığı kapılarda açılma
sırasının doğru belirlenmesi önemlidir. MC424 içerisindeki motor
çalışma sırası ayarı sayesinde hangi kanadın önce hareket edeceği
sistem yapısına göre belirlenebilir.
Akım Algılama ve Otomatik Hareket Öğrenme
MC424 motorlara bağlı yükü akım hassasiyeti üzerinden takip eder.
Kontrol ünitesi bu bilgiyi kullanarak motorların hareket süresini
öğrenebilir ve mekanik son noktalara ulaşıldığını algılayabilir.
Aynı kontrol yapısı normal hareket sırasında kapının beklenmeyen
bir engelle karşılaşmasının belirlenmesine de yardımcı olur.
Doğru mekanik montaj ve ayar, bu fonksiyonların sağlıklı çalışması
açısından önemlidir.
Fotosel, STOP ve Güvenlik Bağlantıları
MC424 üzerinde PHOTO ve PHOTO1 güvenlik girişleri ile STOP girişi
bulunur. AUX girişi ise sistem ihtiyacına göre farklı fonksiyonlar
için programlanabilir. Böylece kapı çevresindeki fotosel ve diğer
kontrol ekipmanları otomasyon sistemine dahil edilebilir.
STOP girişi normalde kapalı kontak veya 8.2 kΩ sabit dirençli
güvenlik devresiyle kullanılabilir. Kullanılmayan girişlerin
bağlantısı ve köprüleme işlemleri Nice bağlantı şemasına göre
yapılmalıdır.
PS124 Akü ve Nice Radyo Alıcısı Desteği
MC424, elektrik kesintisi durumunda otomasyonun çalışmasını
sürdürebilmesi amacıyla Nice PS124 yedek akü
sisteminin bağlanmasına uygun bağlantıya sahiptir. Ayrıca Nice
Solemyo solar enerji sistemi için de hazırlanmıştır.
Kart üzerindeki SM tipi radyo alıcı soketine
uyumlu Nice radyo alıcıları takılarak uzaktan kumanda fonksiyonu
oluşturulabilir. Radyo alıcısı MC424 kontrol ünitesinin kendisinden
ayrı bir aksesuar olarak değerlendirilmelidir.
MC424 ve MC424L Revizyonunu Karıştırmayın
Nice ürün ailesinde MC424 ve
MC424L isimleriyle farklı dönemlerde üretilmiş
kontrol ünitesi revizyonları bulunmaktadır. Görünüm ve kullanım
amacı birbirine yakın olsa da bağlantı yapısı, desteklenen motor
listesi ve bazı teknik fonksiyonlar üretim revizyonuna göre
değişebilir.
Özellikle WINGO 2024 / WINGO 3524 için kontrol ünitesi değişimi
yapılırken mevcut kutunun veya elektronik kartın üzerindeki
MC424 / MC424L model etiketi kontrol edilmeli ve
motor modeliyle eşleştiği doğrulanmalıdır.
MC424 + WINGO MOTOR MODELİ VE KART REVİZYONUNU MUTLAKA KONTROL EDİN
Nice MC424, 24V WINGO motorların kontrolü için geliştirilmiş
kontrol ünitesi ailesindedir. WINGO 2024 / WINGO 3524 sistemlerinde
sipariş öncesinde mevcut kontrol ünitesi üzerindeki MC424 veya
MC424L model bilgisini ve motor etiketindeki tam WG model kodunu
doğrulayınız. Farklı üretim dönemlerindeki kontrol ünitesi
revizyonları birbirinin doğrudan yerine kullanılmadan önce
bağlantı ve uyumluluk kontrolü yapılmalıdır.
ASES BİLGİ NOTU
MC424 değişimi sonrasında yalnızca kabloların yeni karta aktarılması
yeterli olmayabilir. Motor hareketlerinin yeniden öğrenilmesi,
kanat sıralamasının kontrol edilmesi ve fotosel / STOP girişlerinin
doğru çalıştığının test edilmesi gerekir. Eski kart üzerindeki
bağlantıları sökmeden önce kabloları işaretleyin ve yeni bağlantıyı
Nice MC424 şemasına göre doğrulayın.
Sık Sorulan Sorular
Nice MC424 kaç motor kontrol eder?
MC424 tek veya çift kanatlı uygulamalarda bir ya da iki adet
24V DC motorun kontrolü için kullanılabilir.
MC424 WINGO 2024 ve WINGO 3524 için kullanılabilir mi?
WINGO 2024 / WINGO 3524 sistemlerinde MC424 ailesi kontrol
üniteleriyle karşılaşılmaktadır. Ancak Nice'ın farklı üretim
dönemlerinde MC424 ve MC424L revizyonları bulunduğundan,
sipariş öncesinde mevcut kart etiketi ve motor kodu mutlaka
kontrol edilmelidir.
MC424 iki kanadı ayrı ayrı kontrol eder mi?
Evet. Kontrol ünitesinde M1 ve M2 olmak üzere iki motor
bağlantısı bulunur ve çift kanatlı sistemlerde iki motorun
çalışma sırası yönetilebilir.
MC424 PS124 yedek akü destekler mi?
Evet. Nice MC424, elektrik kesintilerinde kullanılmak üzere
PS124 yedek akü sisteminin bağlanmasına uygun bağlantıya sahiptir.
MC424 ile MC424L aynı kontrol ünitesi midir?
Hayır. Aynı ürün ailesine ait olsalar da MC424 ve MC424L
farklı üretim revizyonlarıdır. Motor uyumluluğu ve bağlantı
yapısı açısından mevcut sistemdeki model etiketi kontrol
edilmeden birbirinin yerine kullanılmamalıdır.
