NICE M5BAR ORİJİNAL REDÜKTÖR YEDEK PARÇA SETİ

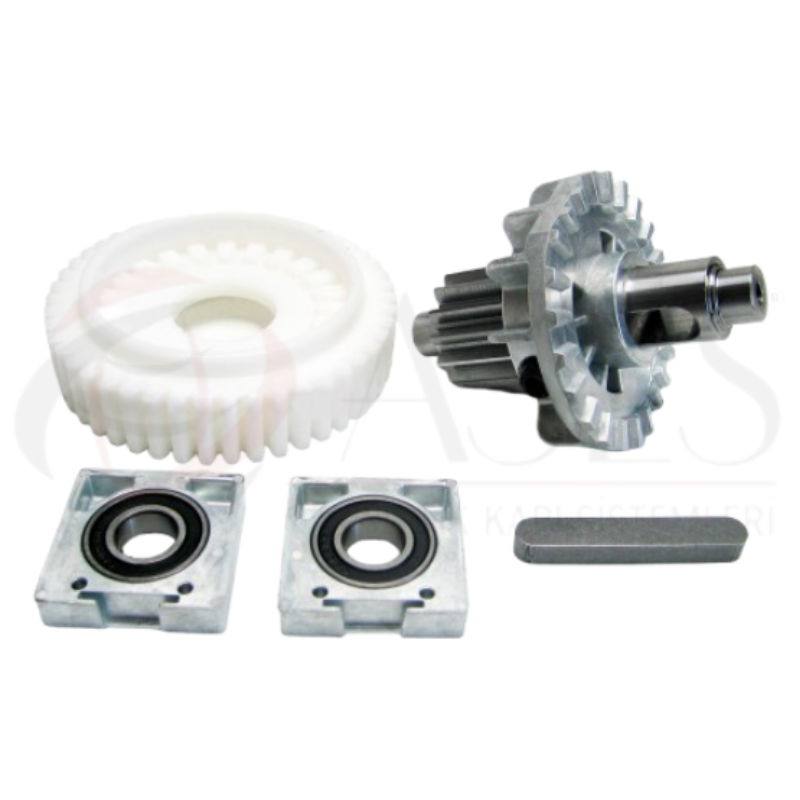

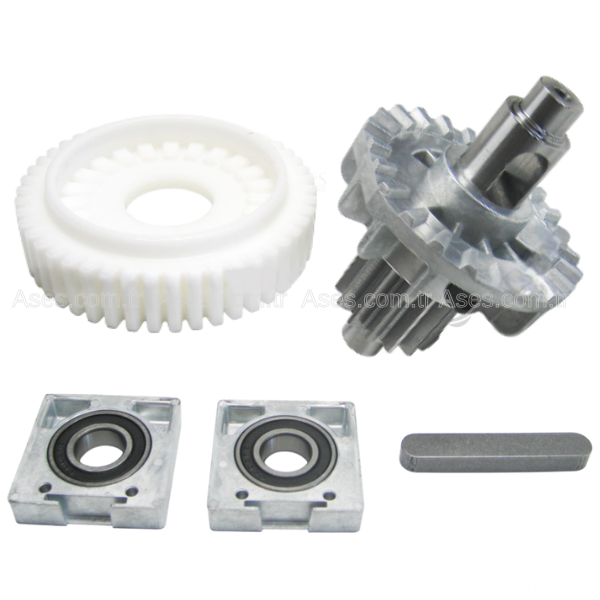

Nice SPAMG119A00A M5BAR / M5BAR R10 Bariyer İç Dişli ve Ara Mil Seti – Orijinal Yedek Parça
Nice M5BAR ve M5BAR R10 bariyer sistemlerinin redüktör mekanizmasında kullanılan SPAMG119A00A kodlu orijinal ara mil ve dişli grubudur. Redüktörün birinci kademe hareket aktarımında görev alarak motor tarafından üretilen dönme hareketinin mekanik transmisyon sistemi içerisinde ilerletilmesini sağlar.
Parça KoduSPAMG119A00A
Uyumlu SistemM5BAR / M5BAR R10
Ürün TipiAra Mil ve İç Dişli Seti
Ana FonksiyonBirinci Kademe Hareket Aktarımı
M5BAR Redüktör Aktarma Sistemini Orijinal Nice Set ile Yenileyin
Nice SPAMG119A00A, M5BAR bariyer redüktörünün birinci transmisyon kademesinde kullanılan ara mil ve dişli grubudur. Nice servis listelerinde hem “Primary Stage Gear Kit” hem de sonsuz dişliyle çalışan ara mil grubu olarak tanımlanmaktadır.
Uzun süreli kullanım, mekanik zorlanma veya redüktörde meydana gelen aşınma sonucunda ara mil ve dişli yüzeylerinde boşluk veya deformasyon oluşabilir. SPAMG119A00A ile ilgili aktarım kademesi komple bariyer değiştirilmeden profesyonel olarak revize edilebilir.
Teknik ve Fonksiyonel Bilgiler
| Marka |
Nice |
| Parça Kodu |
SPAMG119A00A |
| Ürün Tipi |
Ara Mil ve İç Dişli Seti |
| Uyumlu Seri |
M5BAR / M5BAR R10 |
| Servis Tanımı |
Primary Stage Gear / Intermediate Shaft Assembly |
| Parça Grubu |
Redüktör / Mekanik Transmisyon |
| Aktarım Kademesi |
Birinci Kademe |
| Ana Fonksiyon |
Motor Hareketini Redüktör İçerisinde Aktarmak |
| Montaj Bölgesi |
M5BAR Redüktör İç Mekanizması |
| Kullanım Amacı |
Redüktör Revizyonu ve Mekanik Onarım |
| Ürün Niteliği |
Orijinal Nice Yedek Parça Seti |
Öne Çıkan Avantajlar
- Nice M5BAR ve M5BAR R10 bariyerler için orijinal servis parçasıdır
- Redüktörün birinci kademe hareket aktarım grubunu yeniler
- Ara mil ve dişli sistemindeki aşınmaların giderilmesini destekler
- Motor hareketinin redüktör içerisinde düzenli aktarılmasına yardımcı olur
- Mekanik boşluk ve dişli kaynaklı vuruntu sorunlarının onarımında kullanılabilir
- Komple motor-redüktör grubu değiştirilmeden servis yapılmasına imkân verir
- M5BAR R10 servis uygulamalarında doğru mekanik parçanın seçilmesini sağlar
- SPAMG119A00A servis koduyla birebir parça kontrolü yapılabilir
SPAMG119A00A Ne İşe Yarar?
M5BAR bariyer motorunun ürettiği dönme hareketinin bariyer kolunu hareket ettirebilecek mekanik kuvvete dönüştürülebilmesi için redüktör içerisinde birden fazla aktarım kademesi kullanılır.
SPAMG119A00A, bu mekanik zincirin birinci kademe ara mil ve dişli grubudur. Motor tarafındaki dönme hareketini alarak redüktör içerisindeki sonraki mekanik aktarım elemanlarına iletilmesine yardımcı olur.
Kullanım Alanları
- Nice M5BAR bariyer sistemleri
- Nice M5BAR R10 bariyer sistemleri
- M5BAR redüktör revizyonları
- Ara mil mekanizması aşınmış bariyerler
- Birinci kademe dişli sistemi hasarlı redüktörler
- Mekanik boşluk veya vuruntu bulunan transmisyon sistemleri
- Bariyer bakım ve onarım uygulamaları
- Profesyonel Nice yedek parça servis işlemleri
Paket İçeriği ve Fonksiyonu
Ana Ürün M5BAR Ara Mil Grubu
Parça Kodu SPAMG119A00A
Dişli Sistemi Birinci Kademe İç Dişli
Uyumluluk M5BAR / M5BAR R10
Mil Grubu Ara Mil Aktarma Grubu
Redüktör Görevi Mekanik Hareket Aktarımı
Servis Kullanımı Redüktör Revizyonu
Ürün Niteliği Orijinal Nice Yedek Parça
SPAMG119A00A + M5BAR / M5BAR R10 + ARA MİL + BİRİNCİ KADEME DİŞLİ + REDÜKTÖR AKTARIM GRUBU + ORİJİNAL NICE
SPAMG119A00A redüktörün birinci kademe ara mil ve dişli servis grubudur. Komple elektrik motoru, komple motor-redüktör grubu, ana çıkış mili, kontrol kartı, limit switch, denge yayı ve ayrıca belirtilmeyen diğer bariyer parçaları paket içeriğine dahil değildir.
Birinci Kademe Redüktör Dişlisi Neden Önemlidir?
Elektrik motorundan gelen hareket redüktör içerisinde doğrudan ana çıkış miline aktarılmaz. Hareket farklı dişli ve mil kademelerinden geçirilerek hızı azaltılır ve bariyer kolunun ihtiyaç duyduğu mekanik kuvvete dönüştürülür.
SPAMG119A00A bu aktarım zincirinin ilk mekanik kademelerinden biridir. Buradaki aşınma veya boşluk ilerleyen tüm transmisyon sisteminin çalışma karakterini etkileyebilir.
SPAMG119A00A Arızasının Olası Belirtileri
Redüktör içerisinden tıkırtı, vuruntu veya dişli sesi gelmesi, motor çalışmasına rağmen bariyer hareketinin gecikmeli başlaması, mekanik boşluk artışı veya hareket sırasında düzensiz güç aktarımı ara mil ve birinci kademe dişli grubunun kontrol edilmesini gerektirebilir.
Benzer belirtiler ana çıkış mili, diğer redüktör dişlileri, rulmanlar veya motor grubundan da kaynaklanabileceği için arıza teşhisinde tüm transmisyon mekanizması birlikte değerlendirilmelidir.
Ana Çıkış Mili ve Redüktör Yataklarını da Kontrol Edin
M5BAR servis sisteminde PD1914A00 kodlu ana çıkış mili ve dişli grubu, SPAMG119A00A'dan ayrı bir yedek parçadır. Ayrıca redüktör içerisindeki mil yatakları ve rulmanlar da mekanik aktarım zincirinin sağlıklı çalışması açısından önemlidir.
Ara mil dişlisinde ciddi aşınma veya kırılma tespit edilirse ana çıkış dişlisi, mil yatakları ve redüktör içerisindeki temas yüzeyleri de kontrol edilmelidir.
Montaj ve Servis Bilgisi
SPAMG119A00A değişiminden önce bariyerin elektrik beslemesi tamamen kesilmeli ve bariyer kolu güvenli konuma alınmalıdır. M5BAR bariyer içerisindeki dengeleme yayı önemli mekanik enerji taşıdığından redüktöre müdahale profesyonel servis tarafından yapılmalıdır.
Redüktör açıldığında kırılmış diş parçaları, aşınma kalıntıları ve yabancı maddeler temizlenmeli; ara milin oturduğu yataklar ve diğer dişli temas yüzeyleri kontrol edilmelidir.
Montaj sonrasında mekanizma elle kontrol edilmeli, anormal sıkışma veya aşırı boşluk bulunmadığı doğrulanmalı ve bariyer kontrollü açma-kapama çevrimleriyle test edilmelidir.
SPAMG119A00A Komple Redüktör veya Ana Çıkış Mili Değildir
SPAMG119A00A, M5BAR redüktörünün birinci kademe ara mil ve dişli grubudur. Komple motor, komple redüktör veya bariyerin ana çıkış mili değildir.
M5BAR servis listesinde komple redüktör/motor grubu ve PD1914A00 ana çıkış mili farklı parça kodlarıyla sunulmaktadır. Sipariş sırasında hasarlı parçanın hangi transmisyon kademesine ait olduğu doğru belirlenmelidir.
SPAMG119A00A + M5BAR / M5BAR R10 UYUMLULUĞUNU MUTLAKA KONTROL EDİN
Sipariş vermeden önce mevcut bariyerinizin Nice M5BAR veya M5BAR R10 serisine ait olduğunu ve ihtiyaç duyulan parçanın SPAMG119A00A kodlu ara mil / birinci kademe dişli grubu olduğunu doğrulayınız. M3BAR ve M7BAR / LBAR modellerinde kullanılan benzer görünümlü dişli setleri farklı servis kodlarına sahiptir.
ASES BİLGİ NOTU
Ara mil veya dişli grubunda kırılma meydana geldiyse yalnızca parçayı değiştirmekle yetinmeyiniz. Bariyer kolunun denge ayarı, yay sistemi, ana çıkış mili, redüktör yatakları ve mekanik sıkışma ihtimali birlikte kontrol edilmelidir. Aşırı yük oluşturan temel neden giderilmediğinde yeni dişli grubunun tekrar zarar görme riski vardır.
Sık Sorulan Sorular
Nice SPAMG119A00A nedir?
Nice M5BAR bariyer redüktörlerinde kullanılan orijinal birinci kademe ara mil ve dişli servis grubudur.
SPAMG119A00A hangi bariyerlerle uyumludur?
Nice M5BAR ve M5BAR R10 bariyer modelleriyle uyumludur. Sipariş öncesinde model etiketi ve mevcut parça kodu kontrol edilmelidir.
SPAMG119A00A ne işe yarar?
Elektrik motorundan gelen dönme hareketinin redüktör içerisindeki birinci aktarım kademesinden sonraki mekanik dişli grubuna iletilmesini sağlar.
SPAMG119A00A komple redüktör müdür?
Hayır. SPAMG119A00A ara mil ve birinci kademe dişli servis grubudur. Komple motor-redüktör ve ana çıkış mili farklı yedek parçalardır.
M5BAR dişli değişiminde başka hangi parçalar kontrol edilmelidir?
Ana çıkış mili, diğer redüktör dişlileri, rulman ve yataklar, denge yayı, bariyer kolu ve mekanik hareket sistemi birlikte kontrol edilmelidir.
