NICE HYPPO ORİJİNAL MEKANİK YEDEK PARÇA

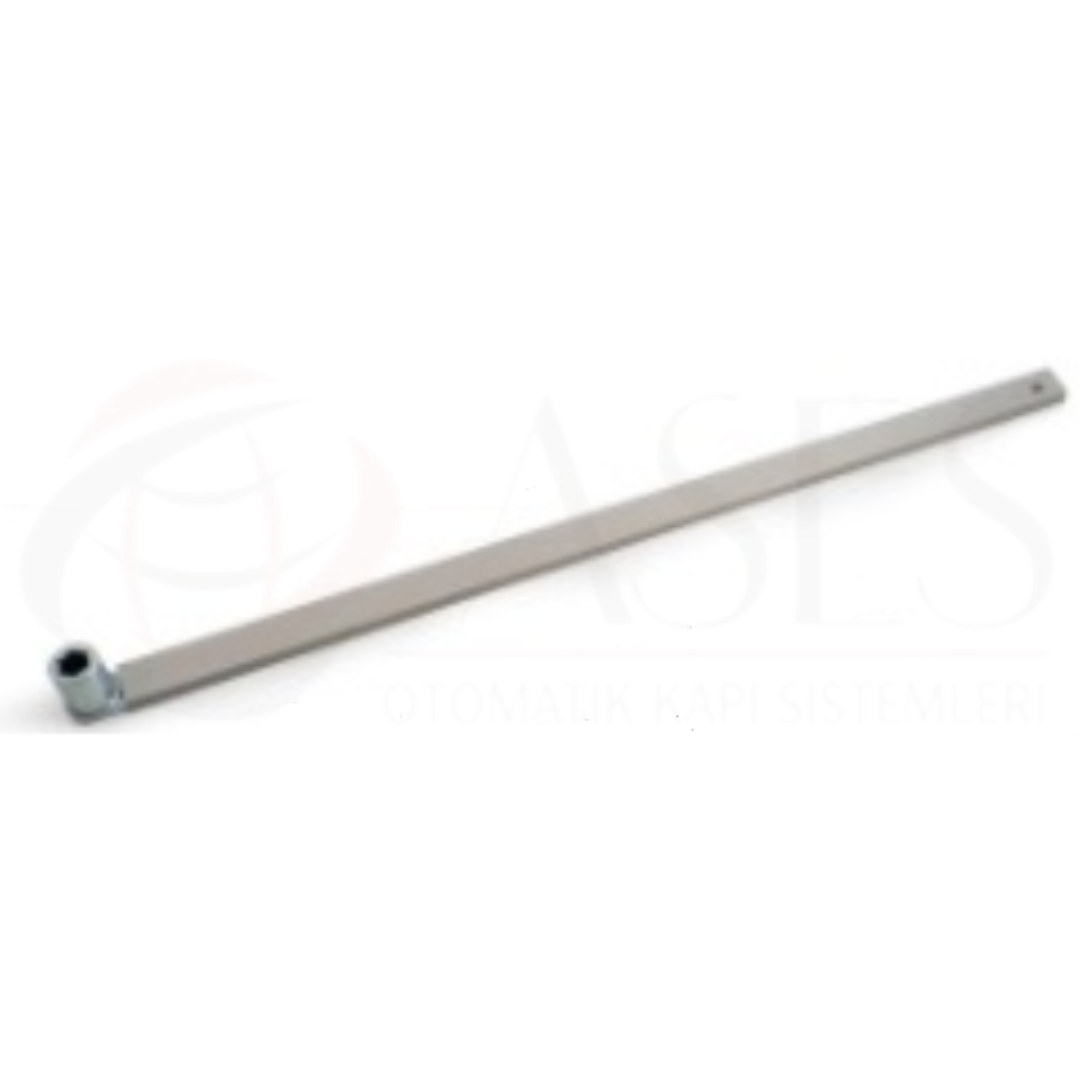

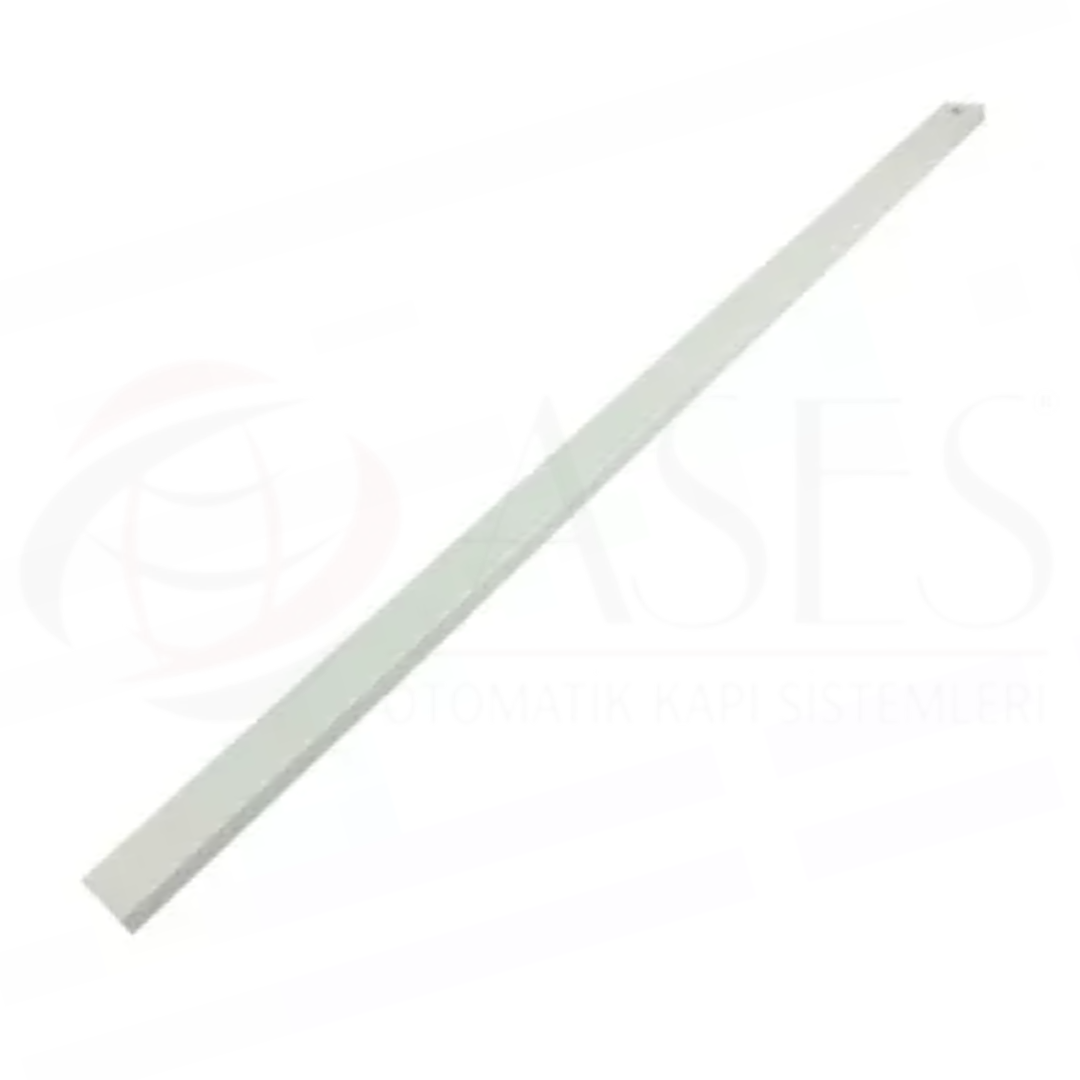

Nice PMDTT2.46103 HYPPO 7100 / 7124 Uzun İç Teleskopik Kol – Orijinal Yedek Parça
Nice HYPPO HY7100 ve HY7124 kanatlı kapı motorlarının teleskopik kol mekanizmasında
kullanılan PMDTT2.46103 kodlu uzun iç kol parçasıdır. PMD0223A.4610 kodlu uzun dış
teleskopik kol içerisinde hareket ederek motor hareketinin kapı kanadına aktarılmasına
yardımcı olan orijinal Nice mekanik servis parçasıdır.
Parça KoduPMDTT2.46103
Uyumlu SistemHYPPO HY7100 / HY7124
Ürün TipiUzun İç Teleskopik Kol
Ana FonksiyonTeleskopik Hareket Aktarımı
HYPPO 7100 / 7124 İç Teleskopik Kolunu Orijinal Nice Parçayla Yenileyin
Nice PMDTT2.46103, HYPPO 7100 ve HYPPO 7124 motorlarında kullanılan
uzun teleskopik kol grubunun iç hareketli parçasıdır. Dış teleskopik kol içerisinde
doğrusal olarak hareket ederek kol sisteminin uzama ve kısalma fonksiyonunun
gerçekleşmesine yardımcı olur.
İç kol üzerinde eğilme, aşınma veya temas yüzeylerinde deformasyon oluşması teleskopik
hareketin zorlaşmasına, sıkışmasına veya kapı kanadının düzensiz hareket etmesine neden
olabilir. Hasarlı iç kol PMDTT2.46103 kodlu orijinal Nice servis parçasıyla yenilenebilir.
Teknik ve Fonksiyonel Bilgiler
| Marka | Nice |
| Parça Kodu | PMDTT2.46103 |
| Ürün Tipi | Uzun İç Teleskopik Kol |
| Uyumlu Modeller | HYPPO HY7100 / HY7124 |
| Parça Grubu | Kapı Kol / Mekanik Hareket Aktarma Sistemi |
| Ana Fonksiyon | Teleskopik Uzama ve Kısalma Hareketini Oluşturmak |
| Çalışma Tipi | Doğrusal Hareketli İç Kol |
| Montaj Bölgesi | Uzun Dış Teleskopik Kol İçerisinde |
| Birlikte Çalışan Parça | PMD0223A.4610 Uzun Dış Kol |
| Kullanım Amacı | Kol Mekanizması Bakım ve Revizyonu |
| Ürün Niteliği | Orijinal Nice Yedek Parça |
Öne Çıkan Avantajlar
- Nice HYPPO HY7100 motor sistemiyle uyumludur
- Nice HYPPO HY7124 motor sistemiyle uyumludur
- PMDTT2.46103 kodlu orijinal iç kol servis parçasıdır
- Teleskopik kol sisteminin hareketli iç bölümünü yeniler
- Uzama ve kısalma hareketinin düzenli gerçekleşmesine yardımcı olur
- Motor hareketinin kapı kanadına aktarılmasını destekler
- Aşınmış veya eğilmiş iç kolun tekil olarak değiştirilmesine imkân verir
- Komple HYPPO motorunu değiştirmeden mekanik revizyon sağlar
PMDTT2.46103 Ne İşe Yarar?
HYPPO HY7100 ve HY7124 motorlarında kapı kanadına hareket aktarımı uzun teleskopik
kol mekanizmasıyla gerçekleştirilir. Bu mekanizmada kolun çalışma boyunca kontrollü
şekilde uzayıp kısalması gerekir.
PMDTT2.46103 uzun iç kol, PMD0223A.4610 kodlu dış kol içerisinde hareket eder.
Bu teleskopik hareket sayesinde motorun dönme hareketi kapı kanadının açılma ve
kapanma geometrisine uygun biçimde aktarılır.
Kullanım Alanları
- Nice HYPPO HY7100 kanatlı kapı motorları
- Nice HYPPO HY7124 kanatlı kapı motorları
- Uzun teleskopik kol mekanizması revizyonları
- Eğilmiş veya aşınmış iç kol değişimleri
- Teleskopik hareket sırasında sıkışma görülen sistemler
- Kol mekanizmasında mekanik boşluk bulunan uygulamalar
- Kapı kanadı hareket geometrisinin yenilenmesi gereken sistemler
- Profesyonel Nice HYPPO servis ve bakım uygulamaları
Paket İçeriği ve Fonksiyonu
Ana Ürün
HYPPO Uzun İç Teleskopik Kol
Parça Kodu
PMDTT2.46103
Miktar
1 Adet İç Kol
Parça Tipi
Teleskopik İç Kol Elemanı
Uyumluluk
HY7100 / HY7124
Birlikte Çalışır
PMD0223A.4610 Uzun Dış Kol
Mekanik Görev
Uzama ve Kısalma Hareketi
Ana Sistem
HYPPO Uzun Teleskopik Kol Grubu
PMDTT2.46103 + HYPPO HY7100 / HY7124 + UZUN İÇ KOL + TELESKOPİK HAREKET + ORİJİNAL NICE YEDEK PARÇA
PMD0223A.4610 uzun dış teleskopik kol, bağlantı aparatları, motor-redüktör grubu
ve ayrıca belirtilmeyen diğer mekanik parçalar paket içeriğine dahil değildir.
Ürün PMDTT2.46103 kodlu uzun iç teleskopik kol parçasıdır.
İç Teleskopik Kol Neden Önemlidir?
Uzun kol mekanizmasının sağlıklı çalışabilmesi için iç kolun dış kol içerisinde
düzgün bir eksende hareket etmesi gerekir. Bu hareket kapının açılma ve kapanma
boyunca ihtiyaç duyduğu kol uzunluğu değişimini sağlar.
İç kolun eğilmesi, yüzeylerinin aşınması veya bağlantı noktalarının deformasyona
uğraması teleskopik hareketi zorlaştırabilir ve motor-redüktör sisteminin normalden
daha fazla yük altında çalışmasına neden olabilir.
PMDTT2.46103 Arızasının Olası Belirtileri
Teleskopik kolun uzarken veya kısalırken sıkışması, sürtünme veya metalik ses oluşması,
kapı kanadında düzensiz hareket ya da iç kol üzerinde gözle görülür eğilme ve aşınma
PMDTT2.46103 parçasının kontrol edilmesini gerektirebilir.
Benzer belirtiler dış teleskopik kolun eğilmesi, bağlantı noktalarının bozulması veya
kapı menteşelerinde aşırı sürtünme nedeniyle de oluşabilir. Değişimden önce kol
mekanizması bütün olarak kontrol edilmelidir.
PMD0223A.4610 Uzun Dış Kolu da Kontrol Edin
PMDTT2.46103 iç kol, PMD0223A.4610 uzun dış kol içerisinde çalışır.
İç kol hasar gördüğünde dış kolun iç yüzeylerinde deformasyon veya mekanik sıkışma
bulunması mümkündür.
Yeni iç kol takılmadan önce dış kolun doğruluğu, hareket yüzeyleri ve bağlantı
noktaları kontrol edilmelidir. Eğilmiş bir dış kol yeni iç parçanın sağlıklı
hareket etmesini engelleyebilir.
Montaj ve Servis Bilgisi
PMDTT2.46103 değişiminden önce HYPPO motorun elektrik beslemesi kesilmeli ve kapı
kanadı güvenli şekilde sabitlenmelidir. Teleskopik kol bağlantıları sökülürken
mevcut montaj geometrisi ve bağlantı konumları kontrol edilmelidir.
Yeni iç kol, dış teleskopik kol içerisinde rahat ve aynı eksende hareket edecek
şekilde monte edilmelidir. Hareket boyunca sıkışma, zorlanma veya anormal boşluk
bulunmadığı doğrulanmalıdır.
Montaj tamamlandıktan sonra sistem önce manuel olarak kontrol edilmeli, ardından
otomatik açma-kapama testi yapılarak teleskopik kolun tüm hareket boyunca düzgün
çalıştığı doğrulanmalıdır.
PMDTT2.46103 ile PMD0223A.4610 Aynı Parça Değildir
PMDTT2.46103, HYPPO HY7100 / HY7124 teleskopik mekanizmasının
uzun iç koludur. PMD0223A.4610 ise iç kolun
içerisinde hareket ettiği uzun dış teleskopik kol parçasıdır.
İki parça birlikte çalışır ancak ayrı servis kodlarıyla sunulur. Sipariş öncesinde
ihtiyaç duyulan parçanın iç kol mu yoksa dış kol mu olduğu mutlaka belirlenmelidir.
PMDTT2.46103 + NICE HYPPO HY7100 / HY7124 UYUMLULUĞUNU MUTLAKA KONTROL EDİN
Sipariş vermeden önce motorunuzun Nice HYPPO HY7100 veya HY7124 olduğunu ve ihtiyaç
duyulan parçanın PMDTT2.46103 kodlu uzun iç teleskopik kol olduğunu doğrulayınız.
PMD0223A.4610 dış kol veya HY7005 / HY7024 mafsallı kol parçalarıyla karıştırmayınız.
ASES BİLGİ NOTU
PMDTT2.46103 değişiminde dış teleskopik kolun, bağlantı noktalarının ve kapı
menteşelerinin durumunu da kontrol ediniz. İç kolun eğilmesine veya aşınmasına neden
olan sıkışma giderilmeden yalnızca yeni parça takılması, yeni iç kolun tekrar zarar
görmesine neden olabilir.
Sık Sorulan Sorular
Nice PMDTT2.46103 nedir?
Nice HYPPO HY7100 ve HY7124 motorlarının uzun teleskopik kol mekanizmasında
kullanılan orijinal iç kol parçasıdır.
PMDTT2.46103 hangi motorlarla uyumludur?
Nice HYPPO HY7100 ve HYPPO HY7124 kanatlı kapı motorlarıyla uyumludur.
PMDTT2.46103 ne işe yarar?
Dış teleskopik kol içerisinde hareket ederek uzun kol mekanizmasının kontrollü
şekilde uzayıp kısalmasına ve motor hareketinin kapı kanadına aktarılmasına yardımcı olur.
Uzun dış kol ürünle birlikte gelir mi?
Hayır. Uzun dış teleskopik kol PMD0223A.4610 koduyla ayrı Nice servis parçasıdır.
PMDTT2.46103 yalnızca uzun iç kol parçasıdır.
Sipariş öncesinde neyi kontrol etmeliyim?
Motorunuzun HY7100 veya HY7124 olduğunu, ihtiyaç duyulan parçanın PMDTT2.46103
iç teleskopik kol olduğunu ve PMD0223A.4610 dış kolda ek hasar bulunup bulunmadığını
kontrol ediniz.
