NICE HYPPO ORİJİNAL MEKANİK YEDEK PARÇA

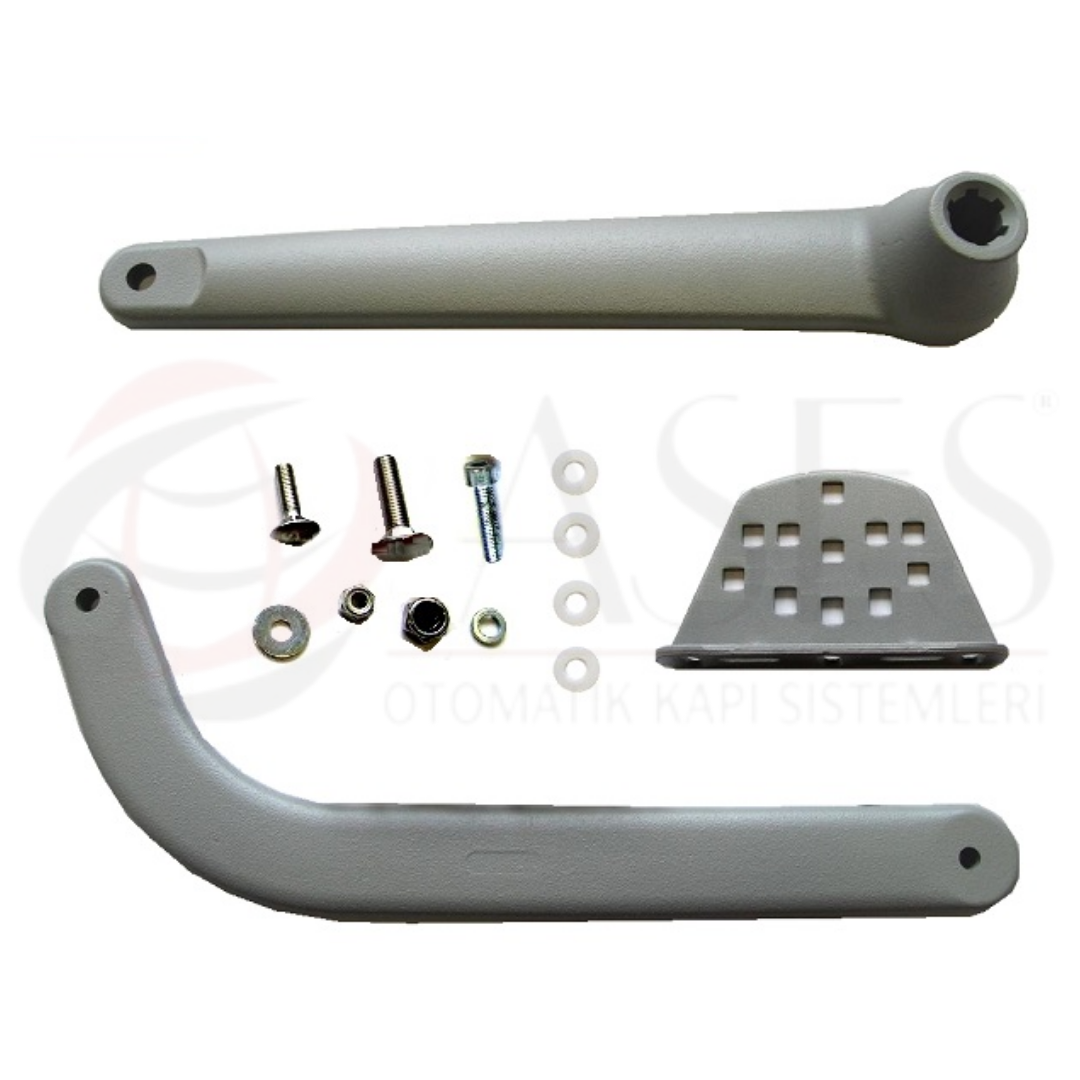

Nice PRHY05 HYPPO 7005 / 7024 Mafsallı Kol Aparat Kiti – Orijinal Yedek Parça
Nice HYPPO HY7005 ve HY7024 kanatlı kapı motorlarında kullanılan PRHY05 kodlu
mafsallı kol aparat grubudur. Motor-redüktör tarafından üretilen hareketin kapı
kanadına mekanik olarak aktarılmasını sağlayan kol ve bağlantı elemanlarından
oluşan orijinal Nice servis kitidir.
Parça KoduPRHY05
Uyumlu SistemHYPPO HY7005 / HY7024
Ürün TipiMafsallı Kol Aparat Kiti
Ana FonksiyonKapı Kanadına Hareket Aktarımı
HYPPO Motor Kol Mekanizmasını Orijinal Nice PRHY05 ile Yenileyin
Nice PRHY05, HYPPO serisi mafsallı kanatlı kapı motorlarının
motor çıkışı ile kapı kanadı arasında mekanik bağlantı oluşturan kol grubudur.
Redüktörden alınan dönme hareketini mafsallı yapı üzerinden kapı kanadına aktararak
açılma ve kapanma hareketinin gerçekleşmesini sağlar.
Kol grubunda eğilme, mafsal noktalarında aşınma, bağlantı deliklerinde boşluk veya
fiziksel hasar oluştuğunda kapı hareketinde vuruntu, dengesizlik veya hareket kaybı
görülebilir. PRHY05 ile hasarlı mekanik kol grubu orijinal servis parçasıyla yenilenebilir.
Teknik ve Fonksiyonel Bilgiler
| Marka | Nice |
| Parça Kodu | PRHY05 |
| Ürün Tipi | Mafsallı Kol Aparat / Kol Grubu |
| Uyumlu Modeller | HYPPO HY7005 / HY7024 |
| Parça Grubu | Mekanik Hareket Aktarma Sistemi |
| Ana Fonksiyon | Motor Hareketini Kapı Kanadına Aktarmak |
| Çalışma Tipi | Mafsallı Mekanik Kol Sistemi |
| Montaj Bölgesi | Motor Çıkışı ile Kapı Kanadı Arası |
| Servis Tanımı | Kol Grubu / Mafsallı Kol Tertibatı |
| Kullanım Amacı | Kol Mekanizması Bakım ve Revizyonu |
| Ürün Niteliği | Orijinal Nice Yedek Parça |
Öne Çıkan Avantajlar
- Nice HYPPO HY7005 motor sistemiyle uyumludur
- Nice HYPPO HY7024 motor sistemiyle uyumludur
- PRHY05 koduyla doğru servis parçası seçimini kolaylaştırır
- Motor hareketini kapı kanadına mekanik olarak aktarır
- Mafsallı yapı sayesinde kanat hareket geometrisinin oluşmasını sağlar
- Aşınmış veya eğilmiş kol grubunun yenilenmesine imkân verir
- Komple motoru değiştirmeden mekanik kol revizyonu yapılmasını destekler
- Orijinal Nice mekanik servis parçasıdır
PRHY05 Ne İşe Yarar?
HYPPO motorun redüktör çıkışında oluşan dönme hareketinin kapı kanadına aktarılabilmesi
için motor ile kanat arasında mekanik bir kol bağlantısı bulunur. Bu bağlantının
doğru geometrisi kapının kontrollü şekilde açılıp kapanabilmesi için önemlidir.
PRHY05 mafsallı kol grubu, motor çıkış hareketini birden fazla kol ve mafsal noktası
üzerinden kapı kanadına aktarır. Böylece motorun dönme hareketi kapı kanadının açılma
ve kapanma hareketine dönüştürülür.
Kullanım Alanları
- Nice HYPPO HY7005 kanatlı kapı motorları
- Nice HYPPO HY7024 kanatlı kapı motorları
- Mafsallı kol mekanizması revizyonları
- Eğilmiş veya hasar görmüş kol gruplarının değişimi
- Mafsal boşluğu oluşmuş otomatik kapı sistemleri
- Kapı hareketinde vuruntu veya mekanik boşluk bulunan uygulamalar
- HYPPO motor periyodik mekanik bakım işlemleri
- Profesyonel Nice kapı motoru servis uygulamaları
Paket İçeriği ve Fonksiyonu
Ana Ürün
HYPPO Mafsallı Kol Grubu
Parça Kodu
PRHY05
Set Tipi
Mekanik Kol Tertibatı
Uyumluluk
HY7005 / HY7024
Ana Parçalar
Düz Kol + Bükümlü Kol Grubu
Bağlantı Yapısı
Mafsallı Mekanik Bağlantı
Mekanik Görev
Motor Torkunu Kapı Kanadına Aktarmak
Ana Sistem
HYPPO Kol ve Hareket Aktarma Grubu
PRHY05 + HYPPO HY7005 / HY7024 + MAFSALLI KOL GRUBU + KAPI KANADI HAREKET AKTARIMI + ORİJİNAL NICE YEDEK PARÇA
Elektrik motoru, redüktör, kontrol kartı, manuel kilit açma grubu ve ayrıca
belirtilmeyen diğer elektriksel veya mekanik parçalar paket içeriğine dahil
değildir. PRHY05, HYPPO mafsallı kol mekanizmasının servis kitidir.
Mafsallı Kol Grubu Neden Önemlidir?
HYPPO motorun ürettiği torkun kapı kanadına güvenli ve kontrollü biçimde aktarılması
kol grubunun mekanik sağlamlığına bağlıdır. Mafsalların ve bağlantı noktalarının
doğru çalışması kapı kanadının düzgün bir hareket çizgisi izlemesini sağlar.
Kol grubunda eğilme veya aşırı boşluk oluşması kapının açılma geometrisini bozabilir,
motor ve redüktör üzerine gereksiz yük bindirebilir ve uzun vadede diğer mekanik
parçaların aşınmasını hızlandırabilir.
PRHY05 Arızasının Olası Belirtileri
Kapı açılırken kol mekanizmasından vuruntu sesi gelmesi, kapı kanadının düzensiz
hareket etmesi, mafsal noktalarında aşırı boşluk oluşması veya kol elemanlarında
gözle görülür eğilme PRHY05 grubunun kontrol edilmesini gerektirebilir.
Benzer belirtiler motor-redüktör çıkışında boşluk, kapı menteşelerinde sıkışma veya
yanlış montaj geometrisinden de kaynaklanabilir. Parça değişiminden önce sistemin
tamamı mekanik olarak değerlendirilmelidir.
Mafsal, Bağlantı Vidaları ve Kapı Menteşelerini Birlikte Kontrol Edin
PRHY05 değişimi sırasında yalnızca kollar değil, mafsal pimleri, bağlantı vidaları,
rondelalar ve sabitleme noktaları da kontrol edilmelidir. Servis listelerinde PRHY05
grubuna ait çeşitli bağlantı elemanları birlikte gösterilir.
Ayrıca kapı kanadının elle rahat hareket edip etmediği ve menteşelerde aşırı sürtünme
bulunup bulunmadığı kontrol edilmelidir. Ağır çalışan bir kapı yeni kol grubuna ve
motora gereksiz yük bindirebilir.
Montaj ve Servis Bilgisi
PRHY05 değişiminden önce motorun elektrik beslemesi kesilmeli ve kapı kanadı güvenli
bir konumda sabitlenmelidir. Eski kol grubunun montaj açıları ve bağlantı noktaları
söküm öncesinde kontrol edilmelidir.
Yeni kol grubu motor çıkışına ve kapı kanadına doğru geometrik konumda bağlanmalıdır.
Mafsal noktaları sıkışmadan hareket etmeli ancak aşırı boşluk bulunmamalıdır.
Montaj tamamlandıktan sonra kapı önce manuel olarak, ardından kontrollü otomatik çalışma
ile test edilmeli; kol mekanizmasının herhangi bir noktada sıkışmadığı veya gövdeye
temas etmediği doğrulanmalıdır.
PRHY05 Komple HYPPO Motoru Değildir
PRHY05, HYPPO HY7005 / HY7024 motorlarında kullanılan mafsallı
mekanik kol grubudur. Elektrik motoru, redüktör veya komple motor ünitesi değildir.
HYPPO servis listelerinde PRHY02 elektrik motor grubu,
PRHY01 manuel serbest bırakma / kilit grubu ve
PRHY03 üst kapak grubu gibi parçalar ayrı kodlarla tanımlanır.
Sipariş sırasında ihtiyaç duyulan servis parçası doğru kodla belirlenmelidir.
PRHY05 + NICE HYPPO HY7005 / HY7024 UYUMLULUĞUNU MUTLAKA KONTROL EDİN
Sipariş vermeden önce motorunuzun Nice HYPPO HY7005 veya HY7024 modeli olduğunu
ve ihtiyaç duyulan parçanın PRHY05 kodlu mafsallı kol grubu olduğunu doğrulayınız.
HY7100, HY7124 veya farklı Nice kanatlı kapı motorlarının mekanik kol gruplarıyla
yalnızca görsel benzerliğe göre eşleştirme yapmayınız.
ASES BİLGİ NOTU
PRHY05 değişiminde kol grubunun neden zarar gördüğünü de kontrol ediniz. Kapı menteşeleri
sıkışıyor, kanat elle ağır hareket ediyor veya motor montaj geometrisi yanlışsa yeni kol
grubu da kısa sürede aşırı yük altında kalabilir. Montaj sonrasında mafsalların, bağlantı
vidalarının ve kapı hareket geometrisinin kontrol edilmesi önerilir.
Sık Sorulan Sorular
Nice PRHY05 nedir?
Nice HYPPO kanatlı kapı motorlarında motor hareketini kapı kanadına aktaran
orijinal mafsallı kol aparat grubudur.
PRHY05 hangi motorlarla uyumludur?
Nice HYPPO HY7005 ve HY7024 modelleriyle uyumludur.
PRHY05 ne işe yarar?
Motor-redüktör çıkışındaki dönme hareketini mafsallı kol sistemi üzerinden
kapı kanadına aktararak kanadın açılıp kapanmasını sağlar.
PRHY05 komple motor mudur?
Hayır. PRHY05 yalnızca mekanik mafsallı kol grubudur. Elektrik motoru,
redüktör ve manuel serbest bırakma grubu ayrı servis parçalarıdır.
Sipariş öncesinde neyi kontrol etmeliyim?
Motor modelinizin HY7005 veya HY7024 olduğunu, mevcut mekanik kol grubunun
PRHY05 koduyla eşleştiğini ve kapı menteşeleri ile bağlantı noktalarında
ek mekanik sorun bulunmadığını kontrol ediniz.
