NICE REFLEKTÖRLÜ EMNİYET FOTOSELİ

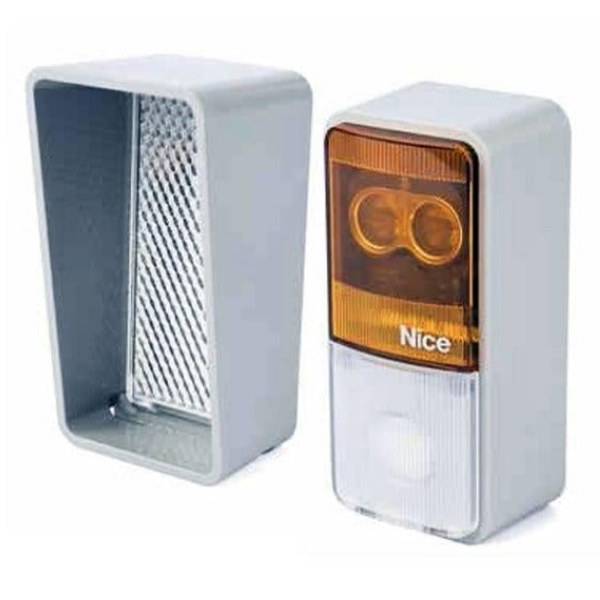

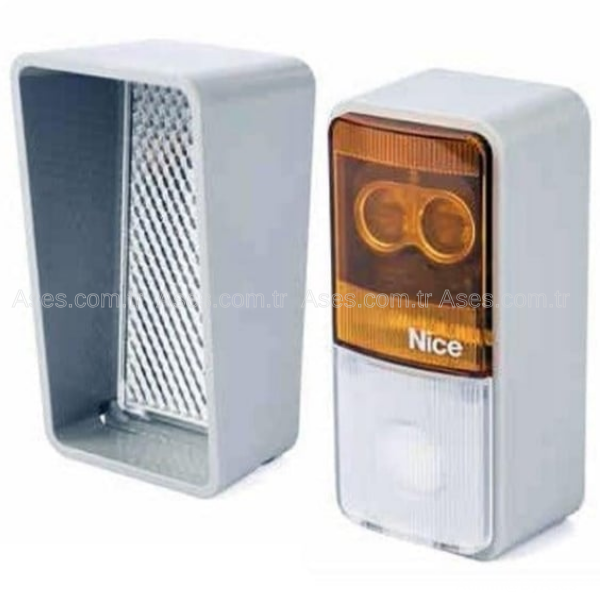

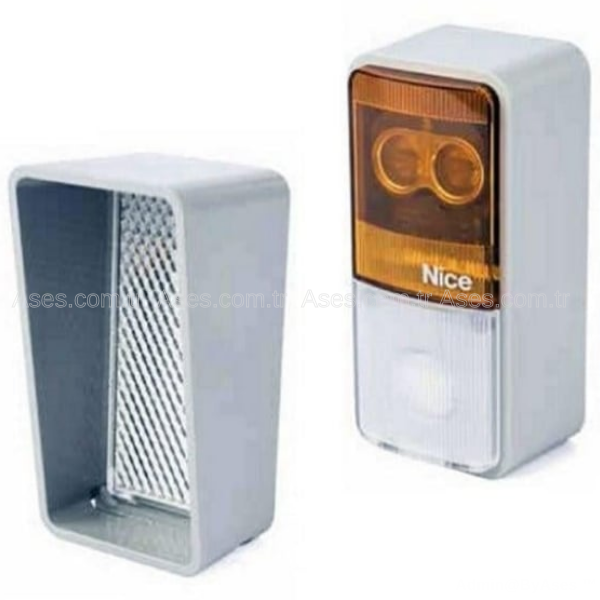

Nice EPMOR Reflektörlü Emniyet Fotoseli – Otomatik Kapı ve Bariyer Güvenlik Sensörü
Nice otomatik kapı ve bariyer sistemlerinde geçiş alanındaki araç, insan veya engellerin algılanmasına yardımcı olan reflektörlü emniyet fotoselidir. Tek sensör ünitesi karşı taraftaki reflektöre optik ışın gönderir; ışının geri dönüşü kesildiğinde sistem engel durumunu algılar ve uyumlu kontrol ünitesine güvenlik sinyali iletilmesine yardımcı olur.
Model EPMOR
Algılama Sistemi Reflektörlü
Ürün Tipi Emniyet Fotoseli
Ana Görev Engel Algılama
Tek Taraflı Kablolama ile Engel Algılama Çözümü
Nice EPMOR, klasik karşılıklı TX ve RX fotosellerden farklı olarak reflektörlü çalışma prensibine sahip emniyet sensörüdür.
Sensör optik ışını karşı tarafa yerleştirilen reflektöre gönderir. Reflektörden geri dönen ışık sürekli izlenir. Araç, insan veya başka bir engel ışın hattını kestiğinde sistem bu değişikliği algılar.
Teknik ve Fonksiyonel Bilgiler
| Marka |
Nice |
| Model |
EPMOR |
| Ürün Tipi |
Reflektörlü Emniyet Fotoseli |
| Algılama Teknolojisi |
Optik Işın + Reflektör |
| Sistem Yapısı |
Tek Sensör + Karşı Reflektör |
| Ana Fonksiyon |
Geçiş Alanındaki Engeli Algılama |
| Kullanım Alanı |
Kapı / Bariyer / Geçiş Otomasyonu |
| Montaj Yapısı |
Karşılıklı Sensör ve Reflektör Hizalaması |
| Kullanım Amacı |
Otomasyon Emniyeti |
| Ürün Grubu |
Nice Photocells and Posts |
Öne Çıkan Avantajlar
- Reflektörlü algılama yapısıyla tek sensör ünitesi kullanır
- Geçiş alanındaki araç ve engellerin algılanmasına yardımcı olur
- Karşı tarafta aktif ikinci fotosel ünitesi ihtiyacını azaltır
- Tek taraflı aktif elektrik bağlantısı gereken uygulamalarda montaj kolaylığı sağlayabilir
- Otomatik kapı ve bariyer sistemlerinde emniyet fonksiyonunu destekler
- Kapı hareket alanında optik güvenlik hattı oluşturur
- Profesyonel otomasyon montaj ve servis uygulamalarına uygundur
- Klasik TX / RX fotosellere alternatif reflektörlü çözüm sunar
Nice EPMOR Nasıl Çalışır?
EPMOR içerisindeki optik verici ışını geçiş alanının karşı tarafında bulunan reflektöre gönderir. Reflektör bu ışını tekrar sensöre geri yansıtır.
Sensör geri dönen ışığı sürekli kontrol eder. Işın hattına araç veya başka bir nesne girdiğinde geri dönüş kesilir ve sistem engel durumunu algılar.
Kullanım Alanları
- Yana kayar bahçe kapıları
- Kanatlı kapı otomasyonları
- Otomatik kollu bariyerler
- Site ve otopark araç girişleri
- Villa ve müstakil konut kapıları
- İş yeri ve fabrika girişleri
- Tek taraflı aktif kablolamanın tercih edildiği uygulamalar
- Reflektörlü güvenlik sensörü gereken otomasyonlar
Paket İçeriği ve Fonksiyonu
Ana Ürün Nice EPMOR Sensör
Model EPMOR
Algılama Reflektörlü Optik
Ürün Tipi Emniyet Fotoseli
Ana Fonksiyon Engel Algılama
Uygulama Kapı / Bariyer
Sistem Sensör + Reflektör
Kullanım Geçiş Emniyeti
EPMOR = REFLEKTÖRLÜ FOTOSEL + TEK AKTİF SENSÖR + OPTİK IŞIN + ENGEL ALGILAMA
Otomasyon motoru, kontrol kartı, bağlantı kablosu, montaj direkleri ve diğer otomasyon aksesuarları ayrıca belirtilmediği sürece paket içeriğine dahil değildir. Ürün Nice EPMOR reflektörlü emniyet fotoseli çözümüdür.
Reflektörlü Fotoselin Avantajı Nedir?
Klasik fotosel sistemlerinde geçiş alanının iki tarafına da aktif elektronik ünite yerleştirilir. Bunlardan biri TX verici, diğeri RX alıcı görevi yapar.
Reflektörlü sistemde ise aktif optik elektronik tek tarafta bulunur; karşı tarafta pasif reflektör yer alır. Bu yapı, bazı montajlarda karşı tarafa elektrik kablosu götürme ihtiyacını azaltabilir.
EPMOR ile Standart TX / RX Fotoseli Karıştırmayın
EPMOR reflektörlü çalışma prensibine sahiptir. Klasik fotosellerde ise karşılıklı iki aktif elektronik ünite bulunur.
Montaj ve kablolama şekli bu nedenle farklıdır. Mevcut sistemde hangi fotosel yapısının kullanıldığı sipariş öncesinde kontrol edilmelidir.
Reflektör Hizalaması Neden Önemlidir?
Sensörden çıkan ışının reflektöre doğru açıyla ulaşması ve yansıyan ışığın tekrar sensöre dönmesi gerekir.
Sensör veya reflektör yanlış hizalanırsa sistem sürekli engel varmış gibi davranabilir veya kararsız algılama oluşabilir. Bu nedenle montaj sonrasında optik hizalama dikkatle yapılmalıdır.
Tek Tarafa Kablo Çekmek Montajı Kolaylaştırabilir
Yolun veya giriş alanının iki tarafına kablo çekmenin zor olduğu uygulamalarda reflektörlü fotosel sistemi önemli avantaj sağlayabilir.
Aktif elektronik sensörün bir tarafta bulunması sayesinde karşı tarafta yalnızca uygun reflektör montajı yeterli olabilir. Böylece bazı sahalarda zemin geçişi veya ilave kablolama ihtiyacı azaltılabilir.
Fotosel Otomasyonu Nasıl Korur?
Fotosel tek başına motoru durdurmaz; engel bilgisini kontrol ünitesine iletir.
Kontrol kartı bu sinyali aldıktan sonra sistem programlamasına göre hareketi durdurabilir, tersine çevirebilir veya kapının kapanmasını engelleyebilir.
Fotosel ile Araç Dedektörünü Karıştırmayın
EPMOR optik ışının kesilmesini algılar. Manyetik loop dedektörü gibi yalnızca metal araç kütlesini algılayan bir sistem değildir.
Işın hattını fiziksel olarak kesen araç, kişi veya nesneler sensör tarafından algılanabilir.
Montaj Yüksekliği Doğru Seçilmelidir
Fotoselin zeminden yüksekliği algılanmak istenen araç ve engel tipine göre doğru belirlenmelidir.
Sensörün çok yüksek veya çok düşük monte edilmesi bazı nesnelerin ışın hattına girmeden geçmesine neden olabilir. Montaj, kapı ve bariyer sisteminin risk analizine uygun şekilde yapılmalıdır.
EPMOR, REFLEKTÖR VE KONTROL ÜNİTESİ UYUMLULUĞUNU KONTROL EDİN
Sipariş vermeden önce mevcut kontrol ünitesinin EPMOR bağlantı yapısını desteklediğini, uygun aksesuar beslemesi ve emniyet girişinin bulunduğunu, kullanılacak reflektörün ürünle uyumlu olduğunu ve montaj alanında sensör-reflektör arasında kesintisiz optik hat oluşturulabildiğini kontrol ediniz.
ASES BİLGİ NOTU
Montaj tamamlandıktan sonra yalnızca sensör üzerindeki durum göstergesine bakmak yeterli değildir. Kapı veya bariyer çalıştırılmalı ve hareket sırasında sensör-reflektör arasındaki ışın fiziksel olarak kesilerek otomasyonun programlanan emniyet fonksiyonunu doğru şekilde gerçekleştirdiği test edilmelidir.
Sık Sorulan Sorular
Nice EPMOR nedir?
Otomatik kapı ve bariyer sistemlerinde kullanılan reflektörlü optik emniyet fotoselidir.
Reflektörlü fotosel nasıl çalışır?
Sensör ışını karşı taraftaki reflektöre gönderir. Reflektörden geri dönen ışın kesildiğinde engel algılanır.
Karşı tarafta ikinci fotosel gerekir mi?
Reflektörlü sistemde karşı tarafta aktif RX fotosel yerine uyumlu reflektör kullanılır.
Ne avantaj sağlar?
Karşı tarafa aktif elektronik ünite ve bazı uygulamalarda elektrik kablosu götürme ihtiyacını azaltarak montajı kolaylaştırabilir.
Kapı motorunda kullanılabilir mi?
Uyumlu emniyet girişi ve elektrik bağlantısı bulunan otomatik kapı kontrol sistemlerinde kullanılabilir.
Bariyer sisteminde kullanılabilir mi?
Uyumlu Nice veya uygun bağlantı altyapısına sahip bariyer kontrol sistemlerinde geçiş emniyeti amacıyla kullanılabilir.
TX ve RX fotoselle aynı mıdır?
Hayır. EPMOR reflektörlü sistemdir; klasik fotosel setinde ise karşılıklı TX ve RX aktif üniteleri bulunur.
Reflektör hizası önemli midir?
Evet. Sensör ışınının reflektöre ulaşıp doğru şekilde geri dönmesi için sensör ve reflektör hassas biçimde hizalanmalıdır.
Siparişten önce neyi kontrol etmeliyim?
Kontrol ünitesinin fotosel bağlantısını, ürünle uyumlu reflektörü, montaj mesafesini ve sensör ile reflektör arasında kesintisiz görüş hattı bulunup bulunmadığını kontrol etmeniz önerilir.
