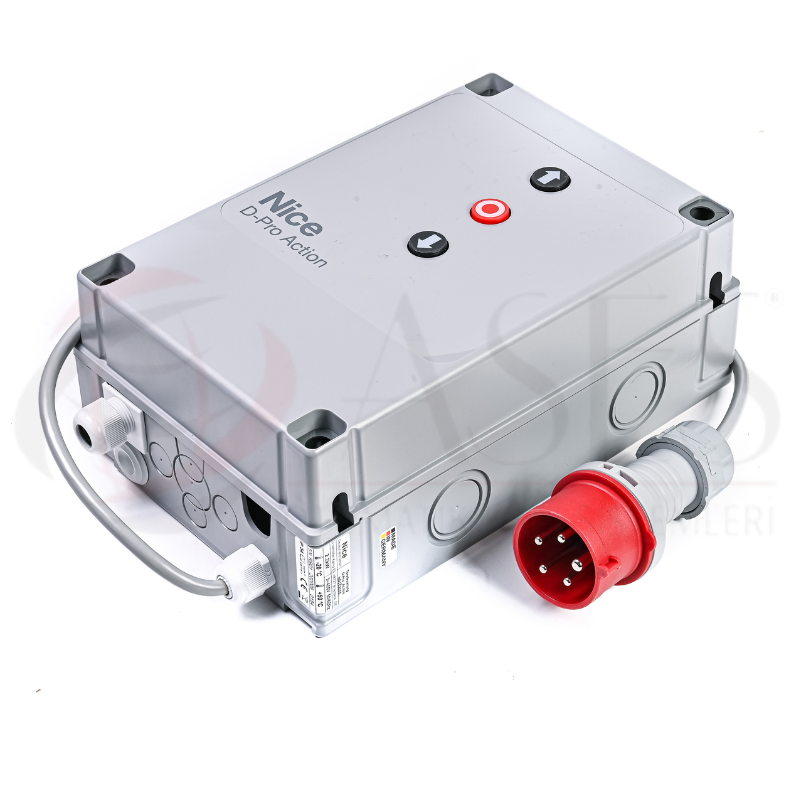

NICE D-PRO ACTION ENDÜSTRİYEL KAPI KONTROL ÜNİTESİ
Nice NDCC2000 D-PRO ACTION 400V Trifaze 2.2 kW Endüstriyel Kapı Kontrol Ünitesi
Nice NDCC2000 D-PRO ACTION; endüstriyel kapı otomasyonlarında
kullanılan, bir adet 400V trifaze motoru kontrol etmek üzere
geliştirilmiş ve maksimum 2.2 kW motor gücünü destekleyen
profesyonel kontrol ünitesidir. Mekanik veya elektronik limit
switch sistemleri, güvenlik ekipmanları ve harici kontrol
aksesuarlarıyla birlikte kullanılabilecek bağlantı altyapısına sahiptir.
Ürün KoduNDCC2000
Besleme3~400V AC Trifaze
Motor GücüMaksimum 2.2 kW
Kontrol SistemiD-PRO ACTION
400V Endüstriyel Kapı Motorları İçin Nice D-PRO ACTION Kontrolü
Nice NDCC2000, D-PRO ACTION ailesinin
400V trifaze motor uygulamalarına yönelik kontrol ünitesidir.
Bir adet endüstriyel kapı motorunun açma, kapama ve durdurma
hareketlerinin yönetilmesini sağlar ve maksimum
2.2 kW motor gücünü destekler.
D-PRO ACTION yapısı; mekanik veya Nice elektronik limit switch,
güvenlik kenarı, harici komut girişleri ve radyo alıcısı gibi
endüstriyel kapı sistemlerinde ihtiyaç duyulan temel kontrol
fonksiyonlarını tek bir ünitede bir araya getirir.
Teknik ve Fonksiyonel Bilgiler
| Marka | Nice |
| Model / Kod | NDCC2000 |
| Seri | D-PRO ACTION |
| Motor Sayısı | 1 Motor |
| Besleme | 3~400V AC Trifaze |
| Frekans | 50 / 60 Hz |
| Maksimum Motor Gücü | 2.2 kW |

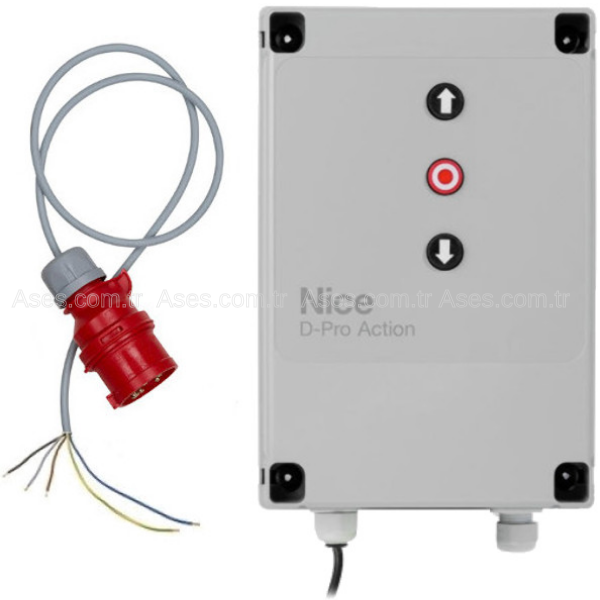

| Kapak Kumandası | Yukarı / Stop / Aşağı – 3 Buton |
| Limit Switch | Mekanik / Nice Elektronik Limit Switch |
| Servis Çıkışı | 24V DC – Maks. 100 mA |
| Standby Tüketimi | < 5 W |
| Güvenlik Kenarı | NC / NO / 8.2 kΩ / OSE |
| Radyo Alıcı Bağlantısı | SMXI / OXI Uyumlu Bağlantı |
| Opsiyonel Arayüz | IBT4N / O-View |
| Opsiyonel Çıkış Modülü | NDA040 |
| Bağlantı Tipi | CEE |
| Koruma Sınıfı | IP65 |
| Çalışma Sıcaklığı | -20°C / +50°C |
| Entegre Fren Kontrolü | Yok |
Öne Çıkan Avantajlar
- 400V trifaze endüstriyel kapı motorları için geliştirilmiştir
- Bir adet maksimum 2.2 kW motorun kontrolünü sağlar
- Kapak üzerinde Yukarı, Stop ve Aşağı kontrol butonları bulunur
- Mekanik ve Nice elektronik limit switch sistemlerini destekler
- Otomatik ve basılı tutma tipi çalışma senaryolarına uygun yapı sunar
- Güvenlik kenarı ve harici güvenlik ekipmanları için bağlantılar sunar
- SMXI / OXI tipi Nice radyo alıcılarıyla genişletilebilir
- IBT4N üzerinden O-View programlama ve teşhis sistemine bağlanabilir
- NDA040 ile iki programlanabilir potansiyelsiz çıkış eklenebilir
- IP65 muhafazası endüstriyel ortam koşullarına uygun koruma sağlar
Nice NDCC2000 D-PRO ACTION Ne İşe Yarar?
NDCC2000, endüstriyel kapı motorunun açma ve kapama yönlerini
kontrol eden ana kumanda ünitesidir. Kullanıcı komutlarını,
limit switch bilgilerini ve bağlı güvenlik cihazlarından gelen
sinyalleri değerlendirerek motorun hareketini yönetir.
Kontrol ünitesi özellikle 400V trifaze endüstriyel motor
uygulamalarında motor ile kumanda, limit ve güvenlik ekipmanları
arasında merkezi kontrol noktası oluşturur. Böylece endüstriyel
kapının çalışma fonksiyonları tek bir kontrol sistemi üzerinden yönetilir.
Kullanım Alanları
- 400V trifaze endüstriyel kapı motorları
- Endüstriyel seksiyonel kapı otomasyonları
- Endüstriyel sarmal kapı sistemleri
- Fabrika ve üretim tesisi kapıları
- Depo ve lojistik merkezi kapıları
- Yükleme ve sevkiyat alanı kapıları
- Mekanik limit switch kullanılan endüstriyel motorlar
- Nice elektronik limit switch kullanılan motor sistemleri
Paket İçeriği ve Fonksiyonu
Ana Ürün
D-PRO ACTION Kontrol Ünitesi
Ürün Kodu
NDCC2000
Besleme
3~400V AC Trifaze
Motor Kapasitesi
Maksimum 2.2 kW
Ön Kumanda
Yukarı / Stop / Aşağı
Bağlantı
CEE
Koruma
IP65
Ana Görev
Endüstriyel Kapı Motor Kontrolü
NDCC2000 + D-PRO ACTION + 400V TRİFAZE + 2.2 kW + 3 BUTONLU KONTROL + IP65
Paket NDCC2000 D-PRO ACTION kontrol ünitesini kapsar.
Endüstriyel kapı motoru, harici fren kontrol ünitesi, radyo
alıcısı, kumanda, fotosel, güvenlik kenarı, NDA040, IBT4N,
O-View ve ayrıca belirtilmeyen harici aksesuarlar ayrı ürünlerdir.
400V Trifaze ve 2.2 kW Motor Kontrolü
NDCC2000, bir adet 400V trifaze endüstriyel kapı motorunun
kontrolü için tasarlanmıştır. Desteklenen maksimum motor gücü
2.2 kW'tır.
Kontrol ünitesi seçilirken yalnızca motor gücüne bakılmamalıdır.
Motorun besleme gerilimi, faz yapısı, limit switch sistemi ve
fren gereksinimi de kontrol edilmelidir. Özellikle frenli motor
uygulamalarında NDCC2000 ile NDCC2100 arasındaki fark dikkate alınmalıdır.
Mekanik ve Elektronik Limit Switch Desteği
D-PRO ACTION ailesi Nice mekanik veya elektronik limit switch
sistemine sahip motorların kontrolü için geliştirilmiştir.
Limit switch sistemi kapının açık ve kapalı son konumlarının
kontrol ünitesine bildirilmesini sağlar.
Doğru limit bağlantısı motorun son konumlarda durması açısından
kritik öneme sahiptir. Montaj sırasında kullanılan motorun limit
switch tipine uygun Nice bağlantı şeması esas alınmalıdır.
Güvenlik Kenarı ve Harici Kontrol Girişleri
NDCC2000 güvenlik kenarı bağlantısında normalde kapalı, normalde
açık, 8.2 kΩ sabit dirençli ve OSE optik sistemler için uygun
yapılandırma seçenekleri sunar.
Harici Yukarı, Aşağı ve fotosel girişleri programlanabilir.
Bu yapı sayesinde endüstriyel kapının çalışma senaryosuna uygun
kumanda ve güvenlik ekipmanları sisteme dahil edilebilir.
IBT4N, O-View ve NDA040 ile Genişletilebilir Yapı
D-PRO ACTION kontrol ünitesi opsiyonel IBT4N
arayüzü üzerinden Nice BusT4 teknolojisi kullanılarak
O-View programlama ve teşhis cihazına bağlanabilir.
Bu yapı servis ve parametre yönetimini kolaylaştırır.
Opsiyonel NDA040 modülü kullanıldığında kontrol
ünitesine iki adet programlanabilir ve potansiyelsiz röle çıkışı
eklenebilir. Bu çıkışlar uygulamaya göre harici ekipmanların
kontrolünde kullanılabilir.
NDCC2000 ile NDCC2100 Arasındaki Önemli Fark
NDCC2000 ve NDCC2100 D-PRO ACTION
ailesinde 400V trifaze ve maksimum 2.2 kW motor uygulamalarına
yönelik kontrol üniteleridir. Ancak iki model arasında önemli
bir fren kontrolü farkı bulunur.
NDCC2000 standart modelde entegre fren doğrultucu bulunmaz.
NDCC2100 ise entegre fren doğrultuculu modeldir.
Frenli endüstriyel motor kullanılıyorsa kontrol ünitesi seçimi
yapılırken motorun fren yapısı mutlaka kontrol edilmelidir.
NDCC2000 + MOTOR ELEKTRİKSEL UYUMLULUĞUNU MUTLAKA KONTROL EDİN
Nice NDCC2000 D-PRO ACTION, bir adet 400V trifaze endüstriyel
kapı motorunun kontrolü için tasarlanmış ve maksimum 2.2 kW
motor gücünü destekleyen kontrol ünitesidir. Sipariş öncesinde
motorun besleme gerilimi, faz yapısı, nominal gücü, limit switch
sistemi ve özellikle harici veya entegre fren kontrolü gereksinimi
kontrol edilmelidir.
ASES BİLGİ NOTU
NDCC2000 400V trifaze şebeke gerilimiyle çalışan profesyonel
endüstriyel kontrol ekipmanıdır. Güç beslemesi, motor yönleri,
koruma topraklaması, limit switch ve güvenlik devrelerinin
bağlantısı yetkin kişiler tarafından Nice bağlantı şemasına
uygun şekilde yapılmalıdır. Frenli motor uygulamalarında
NDCC2000 ile fren kontrollü NDCC2100 modelini karıştırmayınız.
Sık Sorulan Sorular
Nice NDCC2000 nedir?
Nice D-PRO ACTION ailesine ait, bir adet 400V trifaze
endüstriyel kapı motorunun kontrolünde kullanılan
profesyonel kontrol ünitesidir.
NDCC2000 kaç kW motor destekler?
Nice NDCC2000 maksimum 2.2 kW motor gücünü destekler.
NDCC2000 üzerinde açma, stop ve kapama butonları var mı?
Evet. Standart NDCC2000 modelinde kontrol kutusunun kapağında
Yukarı, Stop ve Aşağı olmak üzere üç adet kontrol butonu bulunur.
NDCC2000 ile NDCC2100 arasındaki fark nedir?
Her iki model de D-PRO ACTION ailesinde 400V trifaze,
maksimum 2.2 kW uygulamalarına yöneliktir. NDCC2100
entegre fren doğrultucusuna sahiptir; standart NDCC2000'de
entegre fren doğrultucu bulunmaz.
NDCC2000 Nice O-View ile programlanabilir mi?
Evet. Opsiyonel IBT4N arayüzü kullanılarak kontrol ünitesi
Nice BusT4 üzerinden O-View programlama ve teşhis cihazına
bağlanabilir.
