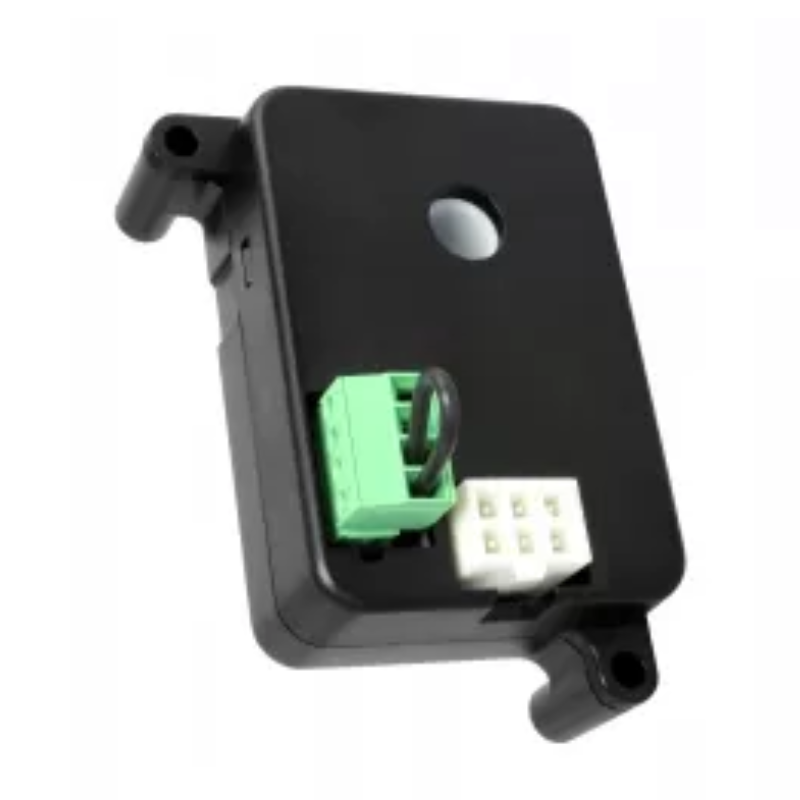

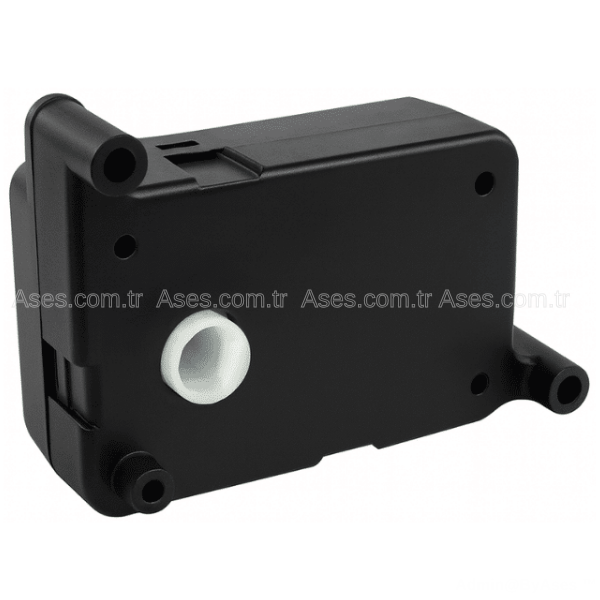

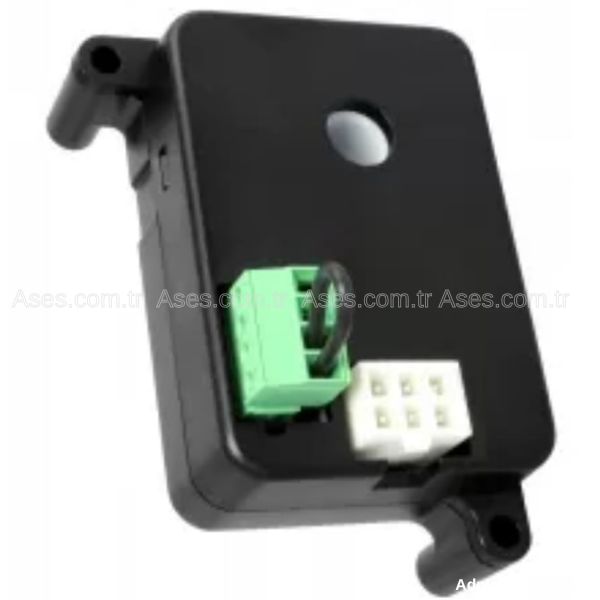

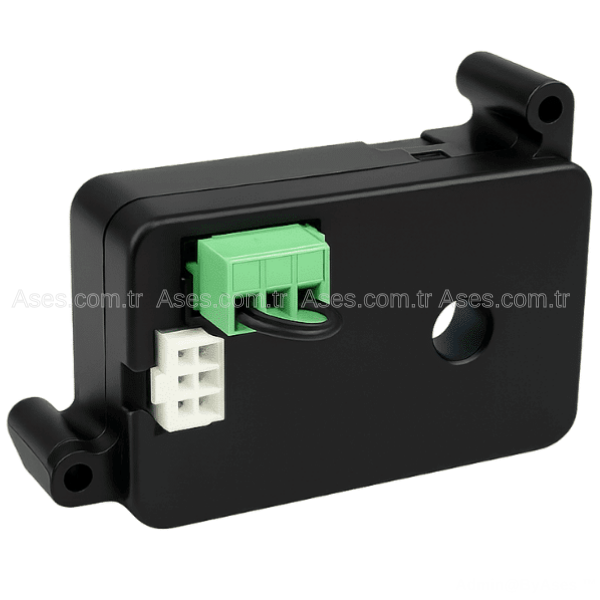

Nice ENAS003 SD 100 / SD 140 Endüstriyel Kapı Motoru Encoder – Elektronik Limit ve Konum Sensörü
Nice ENAS003; SD 100 ve SD 140 serisi endüstriyel kapı
motorlarında kullanılan elektronik limit ve konum algılama
sistemidir. Motor hareketine ilişkin konum bilgisinin kontrol
sistemine aktarılmasını sağlayarak kapının çalışma ve durma
noktalarının elektronik olarak yönetilmesinde görev yapar.
Parça KoduENAS003
Uyumlu SistemSD 100 / SD 140
Ürün TipiElektronik Limit / Encoder
Ana FonksiyonKapı Konumunu ve Hareket Bilgisini Algılamak
SD Endüstriyel Kapı Motorları İçin Elektronik Konum Algılama Sistemi
Nice ENAS003, endüstriyel seksiyonel kapı
otomasyonlarında kullanılan Nice SD motorlarının elektronik
limit ve konum algılama bileşenidir. Motorun hareketi sırasında
elde edilen konum bilgisinin kontrol sistemine aktarılmasında
görev yapar.
Klasik mekanik limit sistemlerinden farklı olarak elektronik
konum geri bildirimi üzerinden çalışan ENAS003, kapının çalışma
yolunun tanımlanması ve açılma-kapanma hareketinin kontrol
edilmesi açısından sistemin önemli elektronik bileşenlerinden
biridir.
Teknik ve Fonksiyonel Bilgiler
| Marka | Nice |
| Parça Kodu | ENAS003 |
| Ürün Tipi | Elektronik Limit / Encoder Sistemi |
| Uyumlu Motor Grubu | Nice SD Endüstriyel Kapı Motorları |
| Uyumlu Seri | SD 100 / SD 140 |
| Nice Doküman Tanımı | Electronic Limit Switch ENAS003 |
| Bağlantı | 6 Kutuplu Encoder Soketi |
| Haberleşme Hatları | RS485 A / RS485 B |
| Encoder Beslemesi | 7 – 18 V DC |
| Referans Hattı | GND |
| Emniyet Bağlantısı | Safety Chain Giriş / Çıkış |
| Ana Görev | Elektronik Limit ve Kapı Konum Bilgisinin Sağlanması |
| Uygulama | Endüstriyel Seksiyonel Kapı Otomasyonu |
| Parça Niteliği | Nice SD Sistem Yedek Parçası |
Öne Çıkan Avantajlar
- Nice ENAS003 ürün koduna sahiptir
- SD 100 endüstriyel kapı motorlarında kullanılır
- SD 140 endüstriyel kapı motorlarında kullanılır
- Nice tarafından elektronik limit sistemi olarak tanımlanır
- Kapının çalışma konumunun elektronik olarak algılanmasını sağlar
- Motor hareket bilgisinin kontrol sistemine aktarılmasında görev yapar
- RS485 haberleşme bağlantısına sahiptir
- 6 kutuplu encoder bağlantısı üzerinden sisteme bağlanır
ENAS003 Ne İşe Yarar?
Endüstriyel kapı motorunun kapıyı yalnızca hareket ettirmesi
yeterli değildir. Kontrol sisteminin kapının hareket konumunu
ve tanımlanan çalışma sınırlarını doğru biçimde yönetebilmesi
gerekir. ENAS003 bu konum geri bildiriminin oluşturulmasında
görev yapan elektronik bileşendir.
Motor çalışırken encoder sistemi hareket bilgisini kontrol
sistemine aktarır. Böylece otomasyon, kapının çalışma yolunu
ve elektronik limit noktalarını tanımlanan sistem ayarlarına
göre yönetebilir.
Kullanım Alanları
- Nice SD 100 endüstriyel kapı motorları
- Nice SD 140 endüstriyel kapı motorları
- Endüstriyel seksiyonel kapı otomasyon sistemleri
- Elektronik limit sistemi kullanılan SD motor uygulamaları
- Encoder arızası bulunan endüstriyel kapı motorları
- Konum geri bildirimi problemi bulunan sistemler
- Elektronik limit algılama sistemi servis işlemleri
- Nice SD motor bakım ve yedek parça uygulamaları
Paket İçeriği ve Fonksiyonu
Ana Parça
1 Adet Nice ENAS003 Encoder
Limit Fonksiyonu
Elektronik Limit Sisteminde Konum Bilgisi Sağlar
Konum Fonksiyonu
Kapının Hareket Konumunun Algılanmasına Yardımcı Olur
Haberleşme Fonksiyonu
Konum Bilgisinin Kontrol Sistemine Aktarılmasında Görev Yapar
Servis Fonksiyonu
Arızalı Elektronik Limit / Encoder Ünitesinin Yenilenmesini Sağlar
Motor Uyumluluğu
Nice SD 100 / SD 140 Endüstriyel Motor Uygulamaları
Kontrol Ünitesi
Pakete Dahil Değildir
SD Kapı Motoru
Pakete Dahil Değildir
ENAS003 + SD 100 / SD 140 + ELEKTRONİK LİMİT + ENCODER + KONUM SENSÖRÜ
Ürün ENAS003 kodlu elektronik limit / encoder ünitesidir.
SD motor, kontrol ünitesi ve ayrıca belirtilmeyen diğer
motor veya kapı otomasyon parçaları pakete dahil değildir.
Montaj öncesinde mevcut motor üzerindeki encoder tipi ve
bağlantı yapısı kontrol edilmelidir.
Elektronik Limit Sistemi Neden Önemlidir?
Endüstriyel seksiyonel kapılarda açılma ve kapanma mesafesinin
doğru yönetilmesi sistemin çalışması açısından temel
gereksinimlerden biridir. Kontrol ünitesinin kapının hangi
konumda bulunduğunu değerlendirebilmesi için motor hareketinden
güvenilir geri bildirim alması gerekir.
ENAS003 bu sistem içerisinde elektronik limit ve konum
bilgisinin sağlanmasında görev yapar. Encoder sistemindeki
bir problem kapının konum bilgisinin doğru şekilde
değerlendirilememesine ve limit çalışmasının bozulmasına
neden olabilir.
ENAS003 Arızasında Hangi Belirtiler Görülebilir?
Encoder veya bağlantı sisteminde sorun oluştuğunda kontrol
ünitesi motor hareketine ilişkin beklenen konum bilgisini
alamayabilir. Bu durumda elektronik limitlerin doğru
algılanmaması, hareketin tamamlanamaması veya sistemin
encoder/konum kaynaklı hata vermesi gibi belirtiler görülebilir.
Böyle bir durumda yalnızca encoder değiştirilmeden önce
ENAS003 bağlantı soketi, kablo hattı, besleme ve kontrol
ünitesi tarafındaki bağlantılar da teknik olarak kontrol
edilmelidir.
ENAS003 Klasik Mekanik Limit Switch Değildir
ENAS003, Nice teknik dokümanlarında
Electronic Limit Switch olarak tanımlanan
elektronik limit sistemidir. Bu nedenle klasik kam ve
mikroşalter prensibiyle çalışan basit bir mekanik limit
anahtarıyla aynı parça değildir.
ENAS003 sisteminde encoder bağlantısı ve elektronik haberleşme
kullanılır. Parça seçimi yapılırken yalnızca “limit switch”
ifadesine bakılmamalı; motor üzerinde kullanılan elektronik
limit sisteminin ENAS003 olduğundan emin olunmalıdır.

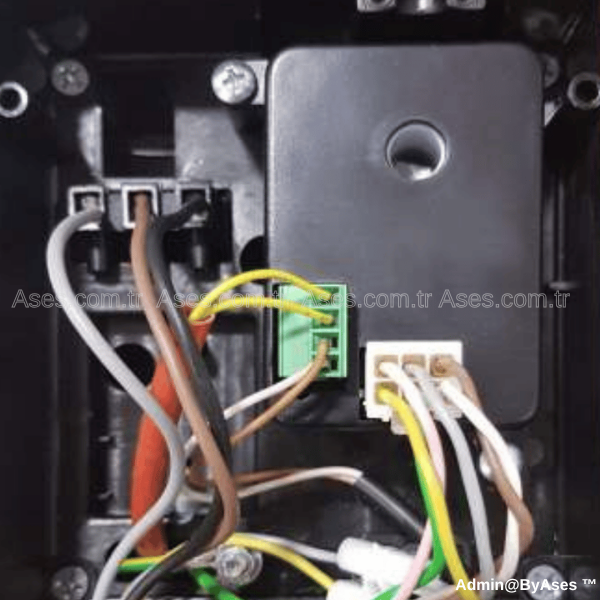

RS485 ve 6 Kutuplu Encoder Bağlantısı
Nice SD teknik dokümanında ENAS003 bağlantısı için
RS485 A, RS485 B, GND ve 7–18 V DC
hatları gösterilmektedir. Sistem üzerinde ayrıca emniyet
zinciri giriş ve çıkış bağlantıları bulunur.
Encoder bağlantısı 6 kutuplu soket üzerinden gerçekleştirilir.
Bu nedenle ENAS003 değişiminde soket yapısının, kablo
bağlantılarının ve motor üzerindeki elektronik limit tipinin
doğru olduğunun kontrol edilmesi önemlidir.
Değişim Sonrası Limit ve Çalışma Ayarlarını Kontrol Edin
ENAS003 motorun konum ve elektronik limit sisteminin bir
parçası olduğundan değişim işlemi yalnızca eski parçanın
sökülüp yenisinin takılması olarak değerlendirilmemelidir.
Bağlantıların doğru yapılması ve sistemin çalışma konumlarının
kontrol edilmesi gerekir.
Montaj sonrasında kapının açılma ve kapanma yönü, elektronik
limit noktaları, hareket mesafesi ve emniyet fonksiyonları
kontrollü şekilde test edilmelidir. Endüstriyel kapı
sistemlerinde bu işlemlerin yetkin teknik personel tarafından
yapılması önerilir.
ENAS003 + SD 100 / SD 140 UYUMLULUĞUNU KONTROL EDİN
Nice ENAS003, SD serisi endüstriyel kapı motorlarında kullanılan
elektronik limit ve encoder sistemidir. Ürün SD 100 ve SD 140
uygulamaları için listelenmektedir. Sipariş öncesinde mevcut
motor üzerindeki elektronik limit tipinin ENAS003 olduğunun
ve bağlantı yapısının ürünle eşleştiğinin kontrol edilmesi önerilir.
ASES BİLGİ NOTU
ENAS003 seçiminde en önemli ayrım ürünün
basit bir mekanik limit anahtarı değil, elektronik
limit ve encoder sistemi olmasıdır. Nice resmi SD
motor dokümanında ENAS003 için 6 kutuplu encoder bağlantısı,
RS485 haberleşme hatları ve 7–18 V DC besleme gösterilmektedir.
Değişim sonrasında limit ve çalışma ayarlarının kontrol edilmesi
önerilir.
Sık Sorulan Sorular
Nice ENAS003 ne işe yarar?
ENAS003, Nice SD endüstriyel kapı motorlarında kullanılan
elektronik limit ve encoder sistemidir. Kapının hareket
konumuna ilişkin bilginin kontrol sistemine aktarılmasında
görev yapar.
ENAS003 SD 100 motor ile uyumlu mudur?
Evet. ENAS003, Nice SD 100 endüstriyel kapı motoru
uygulamaları için kullanılan elektronik limit ve konum
algılama parçası olarak listelenmektedir.
ENAS003 SD 140 motor ile uyumlu mudur?
Evet. ENAS003, SD 140 endüstriyel kapı motoru
uygulamalarında da kullanılan encoder / elektronik
limit sistemidir.
ENAS003 mekanik limit switch midir?
Hayır. Nice teknik dokümanında ENAS003 “Electronic Limit
Switch” olarak tanımlanır ve encoder bağlantısı üzerinden
elektronik konum bilgisiyle çalışan bir sistemdir.
ENAS003 değiştirildikten sonra ayar gerekir mi?
Encoder, motorun elektronik konum ve limit sisteminde
görev yaptığı için değişim sonrasında bağlantılar,
açılma-kapanma yönü, çalışma mesafesi, elektronik limit
noktaları ve emniyet fonksiyonları kontrol edilmelidir.
