NICE D-PRO ORİJİNAL KONTROL ÜNİTESİ

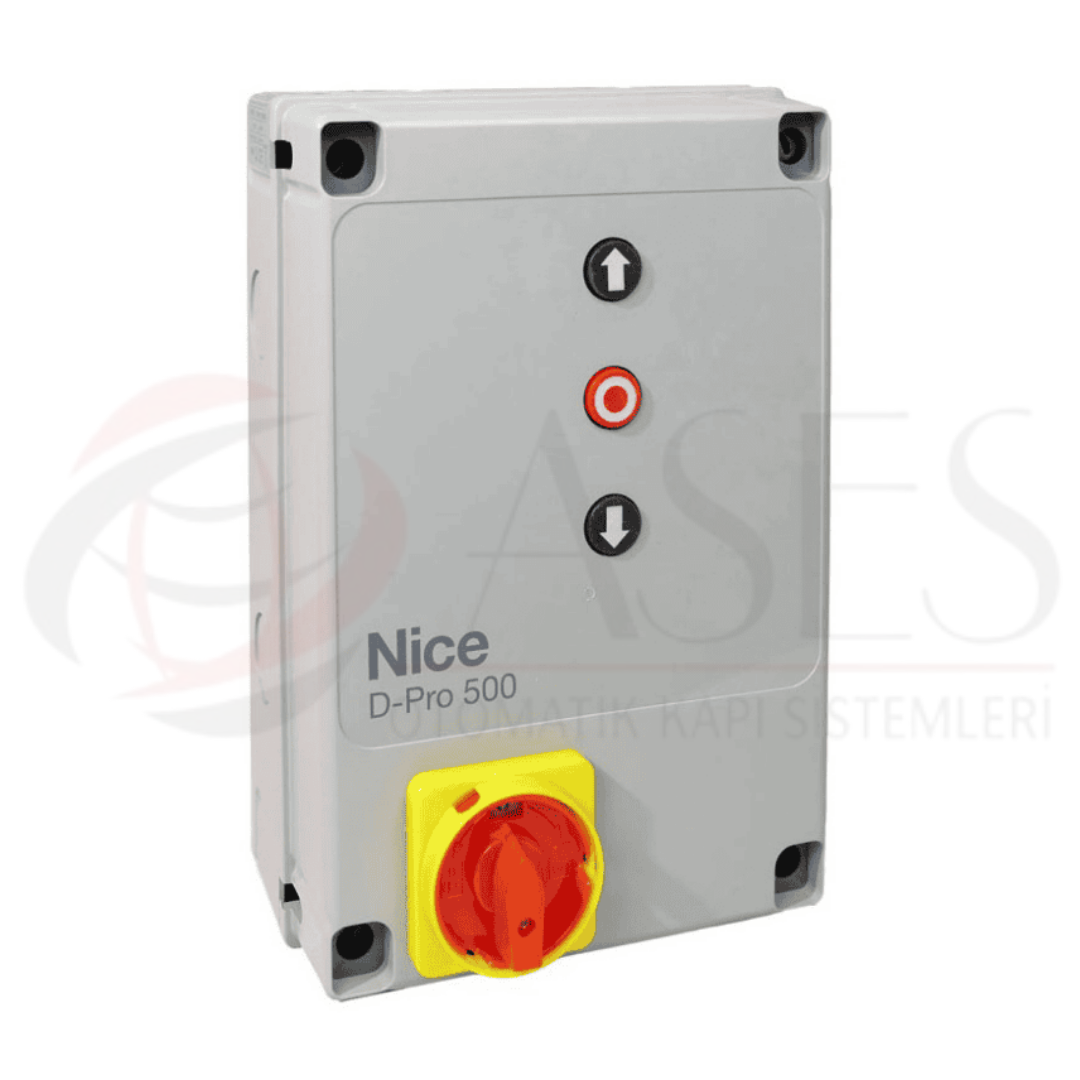

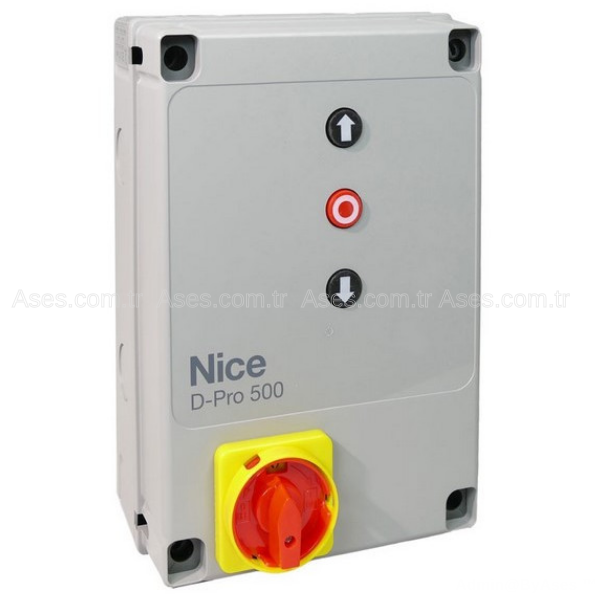

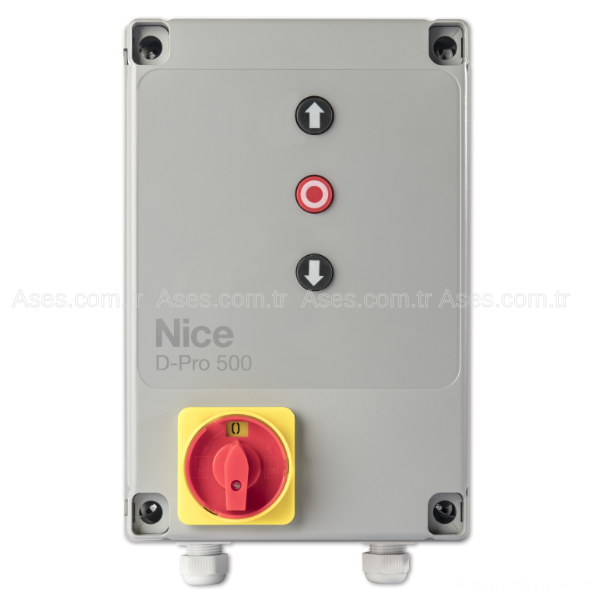

Nice DPRO500 D-PRO 500 TUB 4000 Endüstriyel Kapı Kontrol Ünitesi – 230V / 400V Orijinal Yedek Parça
Nice DPRO500, tek faz 230V veya üç faz 400V motorların kontrolü için geliştirilmiş profesyonel D-PRO 500 kontrol ünitesidir. TUB 4000 ağır hizmet tipi yana kayar kapı motor sistemiyle birlikte kullanılan; motor hareketi, limit switch, güvenlik girişları ve harici kumanda ekipmanlarının yönetimini sağlayan orijinal Nice kontrol ünitesidir.
Ürün KoduDPRO500
Motor Beslemesi230V 1 Faz / 400V 3 Faz
Motor GücüMaks. 2,2 kW
Uyumlu SistemNice TUB 4000
Endüstriyel Kapı Otomasyonunun Kontrol Merkezi: Nice D-PRO 500
Nice DPRO500, yüksek güçlü otomatik kapı motorlarının yönetimi için geliştirilmiş profesyonel bir kontrol ünitesidir. 230V tek faz veya 400V üç faz motor sistemlerinde kullanılabilen yapı, maksimum 2,2 kW motor gücünü destekler.
Motorun açma-kapama komutlarının yönetilmesi, limit bilgileri, emniyet ekipmanları, harici kontrol girişleri ve radyo alıcı sistemi gibi otomasyon fonksiyonlarının merkezi olarak çalışır. Nice TUB 4000 sistemlerinde kullanılan temel elektronik kontrol bileşenlerinden biridir.
Teknik ve Fonksiyonel Bilgiler
| Marka |
Nice |
| Ürün Kodu |
DPRO500 |
| Seri |
D-PRO 500 |
| Ürün Tipi |
Motor Kontrol Ünitesi |
| Şebeke Beslemesi |
1~230V AC / 3~400V AC, 50/60 Hz |
| Motor Tipi |
Tek Faz veya Üç Faz |
| Maksimum Motor Gücü |
2,2 kW |
| Kontrol Devresi |
24V DC |
| Koruma Sınıfı |
IP55 |
| Çalışma Sıcaklığı |
-20°C / +50°C |
| Uyumlu Sistem |
Nice TUB 4000 |
| Limit Switch Desteği |
Mekanik / Elektronik Limit Sistemleri |
| Radyo Alıcı Bağlantısı |
Nice Tak-Çalıştır Alıcı Yuvası |
| Ürün Niteliği |
Orijinal Nice Kontrol Ünitesi |
Öne Çıkan Avantajlar
- 230V tek faz motor kontrolünü destekler
- 400V üç faz motor kontrolünü destekler
- Maksimum 2,2 kW motor gücüyle çalışabilir
- Nice TUB 4000 sistemleriyle kullanılabilir
- Otomatik ve basılı tutarak çalışma modlarını destekler
- Programlanabilir harici kumanda girişlerine sahiptir
- Optik ve 8,2 kΩ emniyet kenarı sistemleriyle çalışabilir
- Nice takılabilir radyo alıcıları için özel bağlantı yuvası bulunur
- IBT4N üzerinden profesyonel programlama ekipmanlarıyla bağlantı kurulabilir
- IP55 korumalı kontrol kutusuna sahiptir
DPRO500 Ne İşe Yarar?
DPRO500, otomatik kapı motorunun elektriksel çalışma sırasını yöneten ana kontrol ünitesidir. Kullanıcıdan veya harici kontrol cihazlarından gelen açma, kapama ve durdurma komutlarını işleyerek motorun uygun yönde çalışmasını sağlar.
Bunun yanında limit switch bilgileri, fotosel ve emniyet sistemi gibi güvenlik girişlerini değerlendirir. Böylece yalnızca motoru çalıştırmakla kalmaz; otomasyon sisteminin kontrol ve güvenlik fonksiyonlarının koordinasyonunu da gerçekleştirir.
Kullanım Alanları
- Nice TUB 4000 ağır hizmet tipi yana kayar kapı motorları
- 230V tek faz endüstriyel motor otomasyonları
- 400V üç faz endüstriyel motor otomasyonları
- Fabrika ve üretim tesisi giriş kapıları
- Depo ve lojistik merkezi geçiş sistemleri
- Ağır hizmet tipi yana kayar kapılar
- Yoğun kullanımlı ticari ve endüstriyel girişler
- D-PRO 500 kontrol ünitesi yenileme ve servis işlemleri
Paket İçeriği ve Fonksiyonu
Ana Ürün Nice D-PRO 500 Kontrol Ünitesi
Ürün Kodu DPRO500
Besleme Yapısı 230V / 400V AC
Motor Kapasitesi Maksimum 2,2 kW
Kontrol Tipi Tek Motor Kontrolü
Koruma IP55 Kontrol Kutusu
Ana Fonksiyon Motor ve Güvenlik Yönetimi
Uyumlu Sistem Nice TUB 4000
DPRO500 + 230V TEK FAZ / 400V ÜÇ FAZ + 2,2 kW + TUB 4000 + ENDÜSTRİYEL MOTOR KONTROLÜ + ORİJİNAL NICE
Harici radyo alıcısı, uzaktan kumanda, IBT4N programlama arayüzü, Pro-View programlama cihazı, NDA040 ek çıkış modülü, fotoseller, emniyet kenarları ve ayrıca belirtilmeyen diğer aksesuarlar paket içeriğine dahil değildir. Ürün DPRO500 kontrol ünitesidir.
230V ve 400V Motor Kontrol Desteği
Nice D-PRO 500'ün önemli özelliklerinden biri farklı endüstriyel motor besleme yapılarını desteklemesidir. Kontrol ünitesi 230V AC tek faz motor veya 400V AC üç faz motor ile kullanılabilir ve maksimum 2,2 kW motor gücünü destekler.
Besleme ve motor bağlantısı uygulanan motorun elektriksel özelliklerine göre yapılmalıdır. Özellikle üç fazlı sistemlerde faz bağlantıları, motor yönü ve koruma ekipmanlarının doğru uygulanması kritik önem taşır.
Güvenlik Girişleri ve Emniyet Sistemleri
DPRO500, endüstriyel kapılarda kullanılan güvenlik sistemlerinin kontrol ünitesine bağlanabilmesi için çeşitli girişler sunar. STOP, fotosel ve emniyet kenarı gibi güvenlik ekipmanlarından gelen sinyaller kontrol ünitesi tarafından değerlendirilir.
Optik emniyet kenarları ile 8,2 kΩ dirençli emniyet sistemleri desteklenebilir. Güvenlik cihazlarının doğru bağlantısı ve programlanması kapının emniyetli çalışması açısından önemlidir.
Radyo Alıcısı ve Programlama Aksesuarları
DPRO500 üzerinde Nice takılabilir radyo alıcılarının kullanılabileceği özel bağlantı yuvası bulunur. Uygun Nice alıcı modülü kullanılarak sistem uzaktan kumanda ile çalıştırılabilir.
Ayrıca IBT4N arayüzü üzerinden uyumlu Nice profesyonel programlama ekipmanları bağlanabilir. Bu ekipmanlar kontrol ünitesinin gelişmiş ayar ve servis fonksiyonlarına erişmek için kullanılır ve DPRO500'den ayrı ürünlerdir.
Montaj ve Elektrik Bağlantısı
DPRO500 yüksek şebeke gerilimiyle çalışan profesyonel bir kontrol ünitesidir. Montaj, motor bağlantısı, limit switch bağlantıları ve güvenlik ekipmanlarının devreye alınması uygun elektriksel yeterliliğe sahip teknik personel tarafından gerçekleştirilmelidir.
İşleme başlamadan önce şebeke beslemesi tamamen kesilmeli, 230V veya 400V bağlantı yapısının kullanılan motorla uyumlu olduğu doğrulanmalı ve koruyucu topraklama bağlantıları kontrol edilmelidir.
Kurulum tamamlandıktan sonra motor yönleri, açma-kapama limitleri, STOP sistemi, fotosel ve diğer güvenlik girişları kontrollü olarak test edilmelidir.
DPRO500 ile TUB 4000 Arasındaki İlişki
DPRO500 kontrol ünitesinin kendisidir; TUB 4000 ise ağır hizmet tipi yana kayar kapı motor sistemidir. Nice teknik kataloglarında TUB4000, D-PRO 500 kontrol ünitesiyle birlikte çalışan 400V motor sistemi olarak tanımlanır.
Bu nedenle DPRO500, TUB4000 motorunun mekanik motor-redüktör grubuyla karıştırılmamalıdır. Motor, redüktör, çıkış dişlisi ve diğer mekanik parçalar ayrı bileşenlerdir.
DPRO500 + 230V / 400V MOTOR VE NICE TUB 4000 UYUMLULUĞUNU MUTLAKA KONTROL EDİN
Sipariş ve montaj öncesinde mevcut motorun besleme gerilimini, faz yapısını, motor gücünü, limit switch tipini ve bağlantı şemasını kontrol ediniz. TUB 4000 uygulamalarında sistemin mevcut elektriksel bağlantıları ve kontrol ünitesi kodunun DPRO500 olduğu doğrulanmalıdır.
ASES BİLGİ NOTU
DPRO500 değişiminde yalnızca kontrol ünitesini değiştirmek yeterli olmayabilir. Eski kartın arızalanmasına neden olan motor kısa devresi, kablo izolasyon problemi, limit switch arızası, fotosel bağlantısı veya emniyet devresi problemi bulunuyorsa yeni kontrol ünitesi devreye alınmadan önce bu arızaların giderilmesi gerekir. 230V ve özellikle 400V uygulamalarda montajın profesyonel teknik personel tarafından yapılması önerilir.
Sık Sorulan Sorular
Nice DPRO500 nedir?
DPRO500, Nice D-PRO 500 serisi endüstriyel motor kontrol ünitesidir. Motor hareketi, limitler, güvenlik girişleri ve harici komutların yönetimini sağlar.
DPRO500 230V ve 400V ile çalışabilir mi?
Evet. DPRO500, 230V AC tek faz veya 400V AC üç faz motor kontrolünü destekler. Maksimum motor gücü 2,2 kW'tır.
DPRO500 Nice TUB 4000 ile uyumlu mudur?
Evet. Nice TUB 4000 sistemi D-PRO 500 kontrol ünitesiyle kullanılan ağır hizmet tipi yana kayar kapı motor sistemidir.
DPRO500 içerisinde radyo alıcısı bulunur mu?
Kontrol ünitesinde Nice takılabilir radyo alıcıları için bağlantı yuvası bulunur. Radyo alıcı modülü ayrıca belirtilmediği sürece ayrı aksesuardır.
DPRO500 montajını kendim yapabilir miyim?
Ünite 230V ve 400V şebeke gerilimleriyle çalışabildiğinden montaj, motor bağlantısı ve devreye alma işlemlerinin uygun elektriksel yeterliliğe sahip profesyonel teknik personel tarafından yapılması gerekir.
