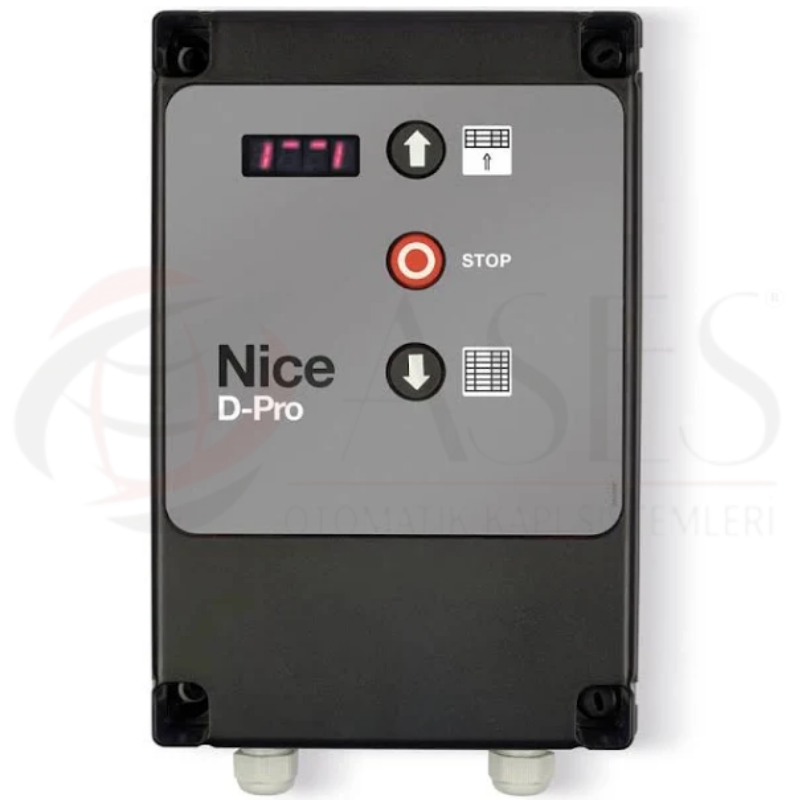

NICE D-PRO AUTOMATIC ENDÜSTRİYEL KAPI KONTROL ÜNİTESİ

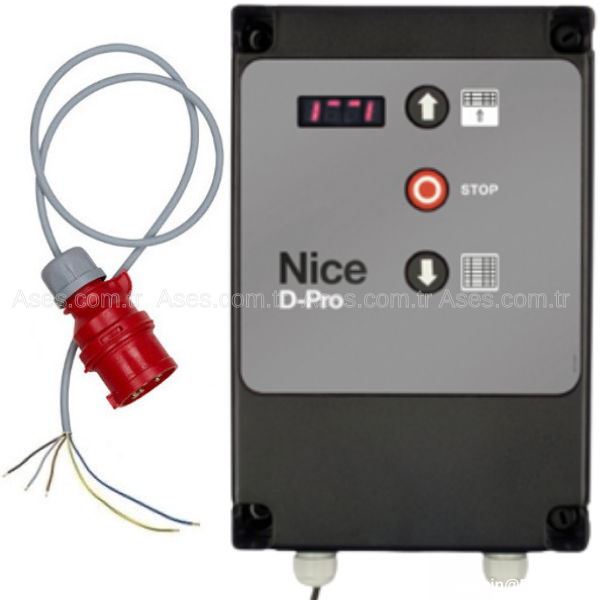

Nice NDCC1000 D-PRO Automatic 400V Trifaze Endüstriyel Kapı Kontrol Ünitesi – 2.2 kW
Nice NDCC1000 D-PRO Automatic; endüstriyel seksiyonel kapı, hızlı kapı ve sarmal kapı motorlarının kontrolü için geliştirilmiş, 3~400V trifaze beslemeli ve maksimum 2.2 kW motor gücünü destekleyen profesyonel kontrol ünitesidir. Mekanik ve elektronik limit switch sistemleri, güvenlik ekipmanları ve Nice radyo alıcılarıyla çalışabilecek kapsamlı bağlantı altyapısı sunar.
Ürün KoduNDCC1000
Besleme3~400V Trifaze
Maks. Motor Gücü2.2 kW
Kontrol SistemiD-PRO Automatic
Endüstriyel Kapılar İçin Gelişmiş Nice D-PRO Automatic Kontrolü
Nice NDCC1000, bir adet 400V trifaze endüstriyel kapı motorunun yönetimi için tasarlanmış D-PRO Automatic kontrol ünitesidir. Maksimum 2.2 kW motor gücünü destekler ve mekanik veya elektronik limit switch kullanan endüstriyel otomasyon sistemlerinde kullanılabilir.
Kontrol ünitesi; açma, kapama, stop ve adım-adım komutlarının yanı sıra fotosel, güvenlik kenarı, limit switch, radyo alıcısı ve programlanabilir röle çıkışları gibi profesyonel endüstriyel kapı uygulamalarında ihtiyaç duyulan bağlantı noktalarını bir araya getirir.

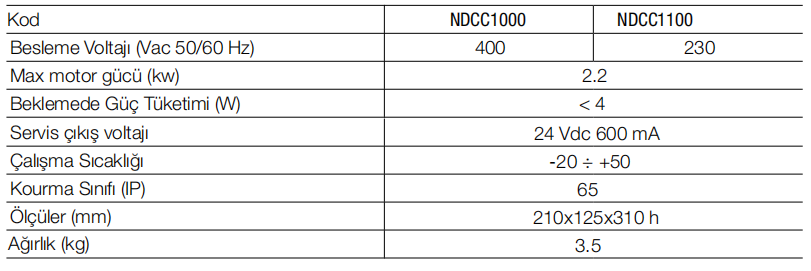

Teknik ve Fonksiyonel Bilgiler
| Marka |
Nice |
| Model / Kod |
NDCC1000 |
| Kontrol Ünitesi |
D-PRO Automatic |
| Motor Tipi |
Trifaze Endüstriyel Kapı Motoru |
| Besleme Gerilimi |
3~400V AC |
| Çalışma Frekansı |
50 / 60 Hz |
| Maksimum Motor Gücü |
2.2 kW |
| Kontrol Gerilimi |
24V DC |
| Limit Switch Desteği |
Mekanik / Elektronik |
| Güvenlik Kenarı |
8.2 kΩ / Pnömatik / Optik OSE |
| Radyo Alıcısı |
Nice SM Uyumlu Alıcı Bağlantısı |
| Koruma Sınıfı |
IP65 |
| Çalışma Sıcaklığı |
-20°C / +50°C |
| Boyutlar |
310 × 210 × 125 mm |
| Ağırlık |
Yaklaşık 3.5 kg |
Öne Çıkan Avantajlar
- 400V trifaze endüstriyel kapı motorları için geliştirilmiştir
- Maksimum 2.2 kW motor gücünü destekler
- Mekanik ve elektronik limit switch sistemleriyle çalışabilir
- Açma, kapama, stop ve programlanabilir komut girişleri sunar
- Optik, 8.2 kΩ rezistif ve pnömatik güvenlik kenarlarını destekler
- Fotosel ve diğer endüstriyel güvenlik ekipmanları bağlanabilir
- Programlanabilir röle çıkışları sayesinde farklı fonksiyonlara uyarlanabilir
- Nice radyo alıcılarıyla uzaktan kumanda sistemi oluşturulabilir
- IP65 muhafaza ile endüstriyel kullanım koşullarına uygundur
- Dijital programlama ve arıza teşhis altyapısı servis işlemlerini kolaylaştırır
Nice NDCC1000 D-PRO Automatic Ne İşe Yarar?
NDCC1000, 400V trifaze endüstriyel kapı motorunun açma ve kapama yönlerini kontrol eden, limit bilgilerini değerlendiren ve bağlı güvenlik ekipmanlarından gelen sinyallere göre motor hareketini yöneten ana kontrol ünitesidir.
Kullanıcıdan veya otomasyon sisteminden gelen açma-kapama komutları kontrol ünitesinde işlenir. Fotosel, güvenlik kenarı, stop devresi ve limit switch gibi güvenlik ve konum bilgileri değerlendirilerek endüstriyel kapının kontrollü biçimde çalışması sağlanır.
Kullanım Alanları
- 400V trifaze endüstriyel seksiyonel kapı motorları
- Endüstriyel sarmal kapı ve kepenk otomasyonları
- Endüstriyel hızlı kapı sistemleri
- Fabrika ve üretim tesisi giriş kapıları
- Depo ve lojistik merkezi kapıları
- Yükleme ve sevkiyat alanı otomasyonları
- Mekanik limit switch kullanan endüstriyel motorlar
- Elektronik limit switch kullanan endüstriyel motorlar
Paket İçeriği ve Fonksiyonu
Ana Ürün D-PRO Automatic Kontrol Ünitesi
Ürün Kodu NDCC1000
Besleme 3~400V AC Trifaze
Motor Kapasitesi Maksimum 2.2 kW
Kontrol Devresi 24V DC
Limit Sistemi Mekanik / Elektronik
Koruma IP65 Muhafaza
Ana Görev Endüstriyel Kapı Motor Kontrolü
NDCC1000 + D-PRO AUTOMATIC + 3~400V TRİFAZE + 2.2 kW + ENDÜSTRİYEL KAPI KONTROLÜ
Paket NDCC1000 D-PRO Automatic kontrol ünitesini kapsar. Endüstriyel kapı motoru, Nice radyo alıcısı, uzaktan kumanda, fotosel, güvenlik kenarı, trafik lambası modülü ve ayrıca belirtilmeyen harici aksesuarlar ayrı ürünlerdir.
400V Trifaze Motor Kontrolü
NDCC1000 özellikle 3~400V AC trifaze motorların kontrolü için geliştirilmiştir. Kontrol ünitesi motorun açma ve kapama yönündeki hareketini yöneterek endüstriyel kapının limit noktaları arasında çalışmasını sağlar.
Maksimum motor kapasitesi 2.2 kW'dır. Bu nedenle kontrol ünitesine bağlanacak motorun besleme tipi, nominal gücü ve elektriksel özellikleri kurulumdan önce mutlaka kontrol edilmelidir.
Mekanik ve Elektronik Limit Switch Desteği
D-PRO Automatic sistemi hem mekanik hem de elektronik limit switch kullanılan endüstriyel kapı motorlarına uyum sağlayabilecek şekilde geliştirilmiştir. Böylece farklı motor ve kapı konfigürasyonlarında esnek kullanım imkânı sunar.
Limit sistemi kapının tam açık ve tam kapalı konumlarının belirlenmesinde kritik rol oynar. Kullanılan motorun limit switch tipine uygun bağlantı ve programlama yapılmalıdır.
Güvenlik Ekipmanları ve Kontrol Girişleri
NDCC1000; STOP, OPEN, DOWN, impuls/adım-adım, fotosel ve güvenlik kenarı gibi endüstriyel kapı kontrolünde kullanılan farklı girişleri destekler. Optik OSE, 8.2 kΩ rezistif ve pnömatik güvenlik kenarı sistemleri için yapılandırılabilir bağlantı altyapısı bulunur.
Bu girişler sayesinde kapı çevresindeki güvenlik ekipmanlarından gelen bilgiler kontrol ünitesi tarafından değerlendirilerek otomasyonun çalışma senaryosuna dahil edilebilir.

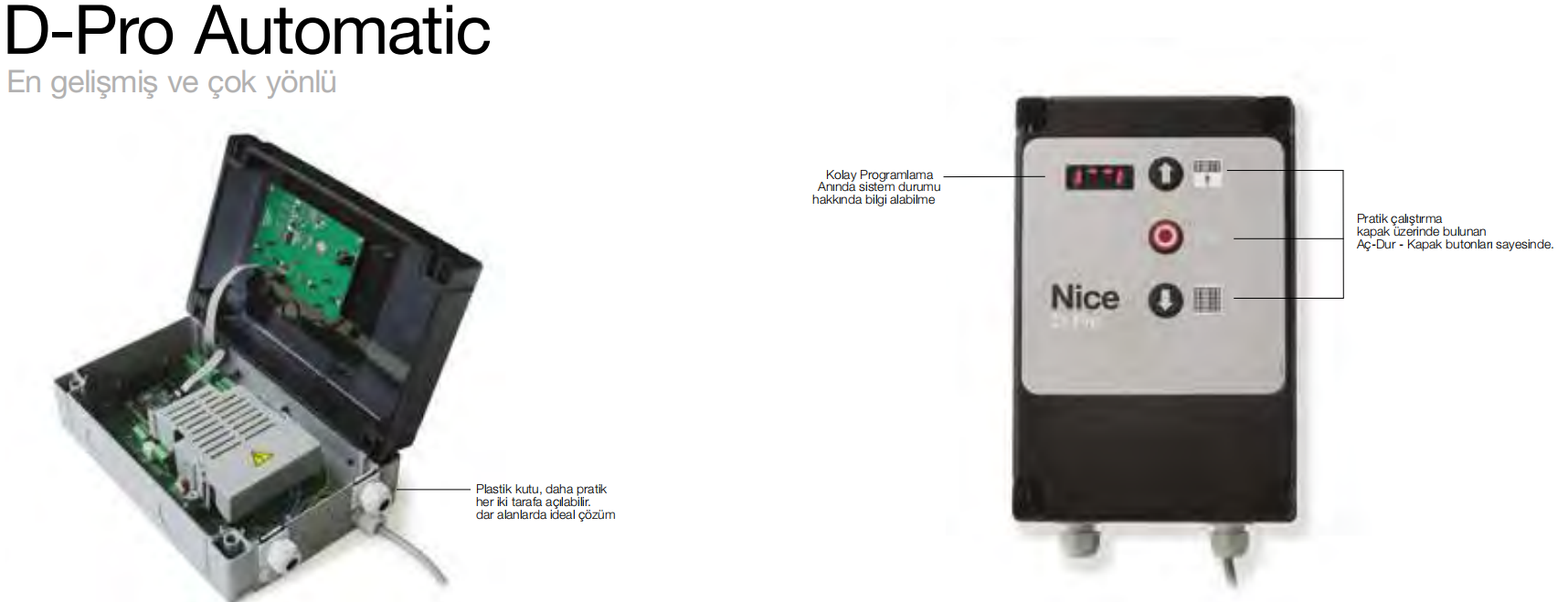

Programlama, Radyo Kontrolü ve Genişletilebilir Yapı
D-PRO Automatic üzerindeki programlama ve teşhis sistemi, çalışma parametrelerinin ayarlanmasına ve servis sırasında sistem durumunun kontrol edilmesine yardımcı olur. Nice uyumlu radyo alıcısı için SM bağlantısı bulunur.
Uygun ek modüller kullanılarak trafik lambası, ek programlanabilir giriş-çıkışlar ve farklı endüstriyel otomasyon fonksiyonları sisteme eklenebilir. Bu yapı NDCC1000'in farklı kapı uygulamalarına göre yapılandırılmasını kolaylaştırır.
NDCC1000, NDCC1100 ve NDCC1200 Arasındaki Fark
NDCC1000, maksimum 2.2 kW gücündeki 400V trifaze motorların kontrolü için tasarlanmıştır. Bu nedenle 400V endüstriyel motor uygulamalarında doğru D-PRO Automatic modeli olarak seçilmelidir.
NDCC1100 230V beslemeli ve entegre inverterli uygulamalar için, NDCC1200 ise 230V monofaze motor kontrolü için kullanılan farklı D-PRO Automatic modelleridir. Besleme gerilimi ve motor tipi kontrol edilmeden bu modeller birbirinin yerine kullanılmamalıdır.
NDCC1000 + MOTOR ELEKTRİKSEL UYUMLULUĞUNU MUTLAKA KONTROL EDİN
Nice NDCC1000 D-PRO Automatic; bir adet 3~400V trifaze endüstriyel kapı motorunun kontrolü için tasarlanmış ve maksimum 2.2 kW motor gücünü destekleyen kontrol ünitesidir. Kurulum öncesinde motorun besleme gerilimi, faz yapısı, nominal gücü, limit switch sistemi ve fren bağlantısı gibi elektriksel özellikleri kontrol edilmelidir.
ASES BİLGİ NOTU
NDCC1000 400V trifaze şebeke gerilimiyle çalışan profesyonel endüstriyel kontrol ekipmanıdır. Elektrik bağlantısı, motor yönü, limit switch, stop devresi ve güvenlik ekipmanlarının kurulumu yetkin kişiler tarafından Nice bağlantı şemasına uygun şekilde yapılmalıdır. Enerji verilmeden önce koruma topraklaması ve tüm güç bağlantıları kontrol edilmelidir.
Sık Sorulan Sorular
Nice NDCC1000 nedir?
Nice D-PRO Automatic ailesine ait, 400V trifaze endüstriyel kapı motorlarının kontrolünde kullanılan profesyonel kontrol ünitesidir.
NDCC1000 kaç kW motor destekler?
Nice NDCC1000 maksimum 2.2 kW motor gücünü destekler.
NDCC1000 230V monofaze motor için kullanılabilir mi?
NDCC1000 doğrudan 3~400V trifaze motor kontrolü için tanımlanmıştır. 230V monofaze D-PRO Automatic uygulamalarında NDCC1200 gibi uygun model tercih edilmelidir.
NDCC1000 mekanik ve elektronik limit switch destekler mi?
Evet. D-PRO Automatic NDCC1000 hem mekanik hem de elektronik limit switch kullanılan endüstriyel kapı motorlarıyla çalışabilecek bağlantı altyapısına sahiptir.
NDCC1000 uzaktan kumanda ile kullanılabilir mi?
Evet. Kontrol ünitesinde uyumlu Nice SM tipi radyo alıcısının bağlanabileceği bağlantı bulunur. Radyo alıcısı ve kumandalar kullanılan sisteme göre ayrıca seçilir.
