MASSPRO FOTOSELLİ KAPI MOTORU

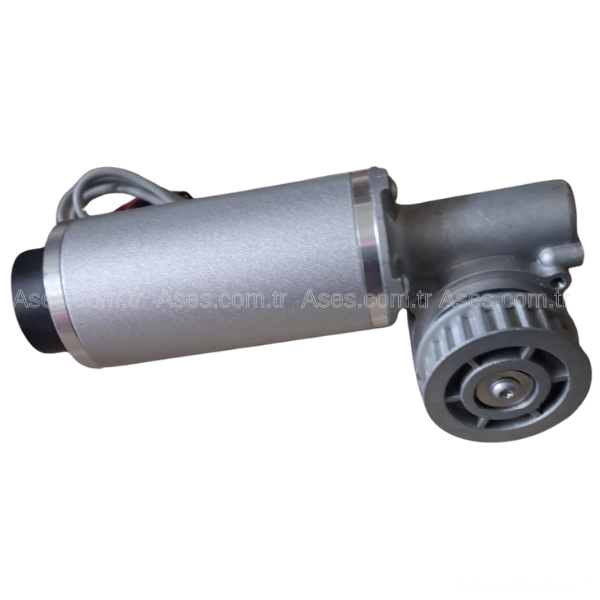

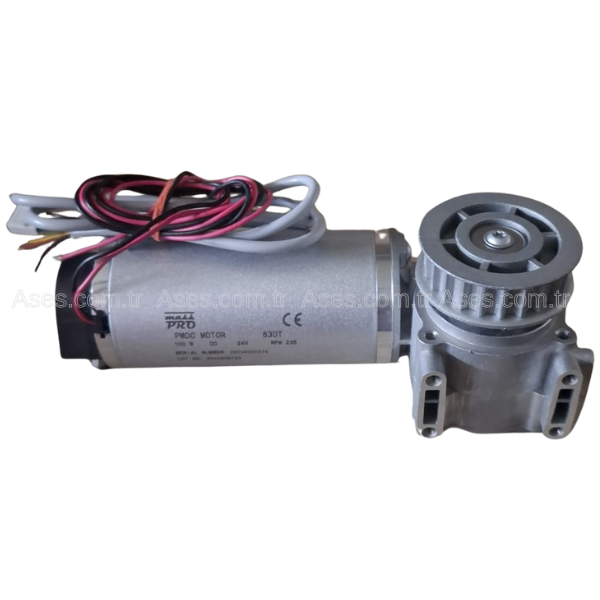

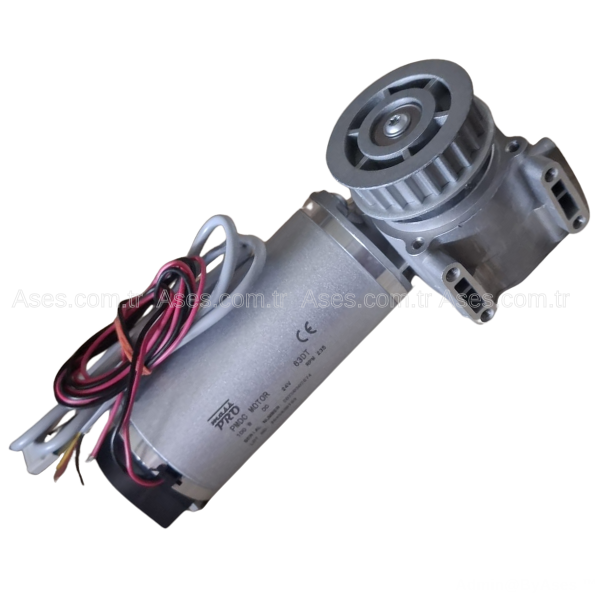

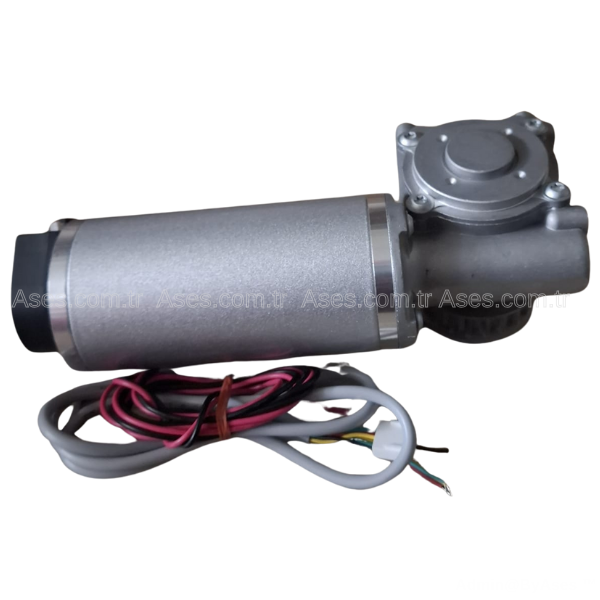

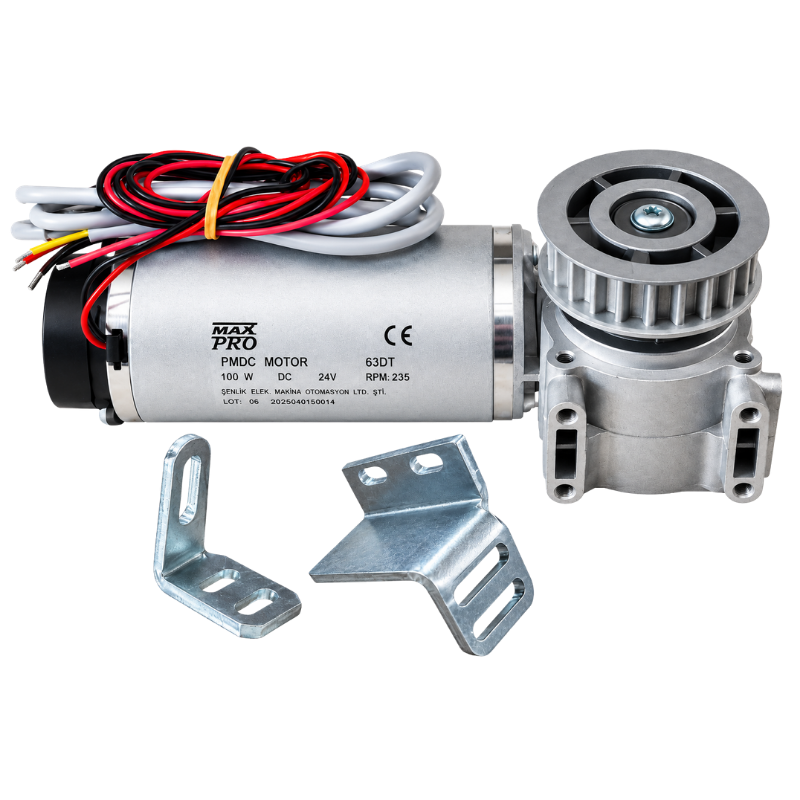

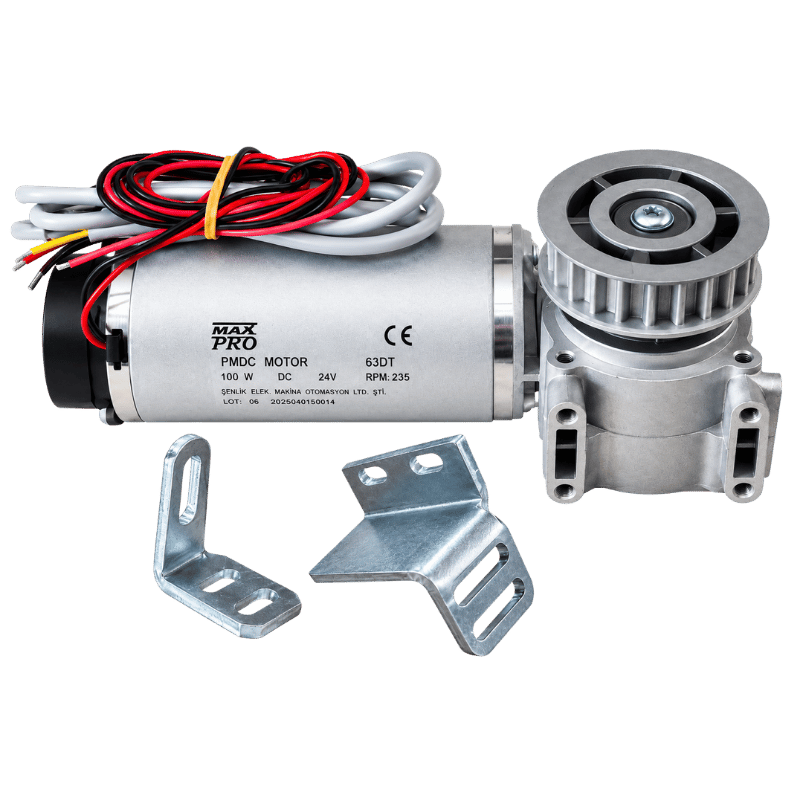

Masspro DC 24V 100W Fotoselli Otomatik Kapı Motoru – Kasnak Dahil
Masspro PM DC 63DT, fotoselli otomatik kayar kapı sistemlerinde
kapı kanatlarının hareket ettirilmesi için kullanılan
24V DC, 100W redüktörlü otomatik kapı motorudur.
235 rpm motor devri, manyetik encoder sistemi ve kayışlı tahrik
yapısıyla sunulan ürünün paketinde motor kasnağı da bulunmaktadır.
Ürün Kodu
ASE.KPM.DC24V
Model
PM DC 63DT
Motor
24V DC / 100W
Paket
Motor + Kasnak
Fotoselli Otomatik Kapılar İçin Redüktörlü DC Motor
Masspro PM DC 63DT otomatik kapı motoru,
fotoselli kayar kapı mekanizmalarında tahrik sisteminin
hareket kaynağı olarak kullanılan redüktörlü DC motordur.
Motorun dönme hareketi üzerindeki kasnak aracılığıyla
tahrik kayışına aktarılır.
Ürün 24V DC çalışma gerilimi, 100W güç değeri ve
çift yönlü dönüş yapısıyla otomatik kapı uygulamalarına
yönelik olarak sunulmaktadır. Motor üzerindeki manyetik
encoder ise uyumlu kontrol sistemi için hareket geri
bildirimi sağlar.
Teknik Özellikler
| Marka | Masspro |
| Model | PM DC 63DT |
| Ürün Kodu | ASE.KPM.DC24V |
| Ürün Tipi | Fotoselli Otomatik Kapı Motoru |
| Motor Tipi | Redüktörlü DC Motor |
| Motor Gerilimi | 24V DC |
| Güç | 100W |
| Devir Sayısı | 235 rpm |
| Dönüş Yönü | CW / CCW – Çift Yönlü |
| Encoder Tipi | Manyetik Sistem |
| Encoder Besleme | +5V |
| Encoder Çözünürlüğü | 100 PPR |
| Tahrik Tipi | Kayışlı Sistem |
| Çalışma Sıcaklığı | -20°C / +50°C |
| Garanti | 2 Yıl |
Öne Çıkan Özellikler
- 24V DC çalışma gerilimi
- 100W motor gücü
- 235 rpm motor devri
- Redüktörlü DC motor yapısı
- CW / CCW çift yönlü çalışma
- Manyetik encoder sistemi
- 100 PPR encoder çözünürlüğü
- Kayışlı otomatik kapı tahrik sistemi
- Motor kasnağı paket içerisinde
- Fotoselli otomatik kayar kapı uygulamalarına yönelik yapı
Masspro PM DC 63DT Motor Ne İşe Yarar?
Fotoselli otomatik kayar kapının açılma ve kapanma
hareketini oluşturabilmesi için elektronik kontrol
ünitesinden gelen komutun mekanik harekete dönüştürülmesi gerekir.
Masspro PM DC 63DT motor, aldığı
elektriksel kontrol doğrultusunda çift yönlü dönerek
motor kasnağını hareket ettirir. Kasnak üzerinden
tahrik edilen kayış da otomatik kapı kanatlarının
açılma ve kapanma hareketini gerçekleştirir.
Kullanım Alanları
- Fotoselli otomatik kayar kapılar
- Kayış tahrikli otomatik kapı mekanizmaları
- Otomatik kapı motor değişimleri
- Mevcut otomatik kapı yenileme uygulamaları
- Mağaza ve market girişleri
- Ofis ve iş merkezi girişleri
- Hastane ve kurumsal bina girişleri
- Yoğun geçiş kullanılan otomatik kapılar
- Uyumlu 24V DC otomatik kapı kontrol sistemleri
Paket İçeriği ve Ürün Bilgisi
Motor
1 Adet PM DC 63DT
Kasnak
1 Adet Motor Kasnağı
Ürün Kodu
ASE.KPM.DC24V
Besleme
24V DC
Güç
100W
Devir
235 rpm
Encoder
Manyetik / 100 PPR
Tahrik
Kayışlı Sistem
PM DC 63DT + 24V DC + 100W + 235 RPM + MANYETİK ENCODER + MOTOR KASNAĞI
Paket motor ve motor kasnağından oluşmaktadır.
Kontrol ünitesi, güç kaynağı, kayış, avare gergi aparatı,
radar, emniyet fotoseli, konum seçici ve diğer otomatik
kapı ekipmanları ürün paketine dahil değildir.
Motor Kasnağının Paket İçerisinde Olması Neden Önemlidir?
Otomatik kapı motorunun ürettiği dönme hareketinin
tahrik kayışına aktarılması motor kasnağı üzerinden
gerçekleşir. Bu nedenle kasnak, kayışlı otomatik kapı
tahrik sisteminin önemli mekanik bileşenlerinden biridir.
Bu üründe motor kasnağı motorla birlikte
sunulmaktadır. Böylece yalnızca çıplak motor
yerine kasnaklı motor grubu temin edilmiş olur.
Manyetik Encoder Ne İşe Yarar?
Motor üzerindeki encoder, motorun hareketi hakkında
uyumlu elektronik kontrol ünitesine geri bildirim
sağlayan bileşendir.
Bu motorda manyetik encoder sistemi, +5V encoder
beslemesi ve 100 PPR çözünürlük bulunmaktadır.
Motor değişiminde yalnızca gerilim ve güç değerleri değil,
encoder bağlantısı ve kontrol ünitesi uyumluluğu da
dikkate alınmalıdır.
PM DC 63DT ile MASS150 Fırçasız Motor Aynı Ürün Değildir
Hayır. Bu ürün ASES ürün kodu
ASE.KPM.DC24V olan PM DC 63DT
redüktörlü DC motordur.
ASES'te ayrıca ASE.KPM.M150 koduyla
MASS150 işlemci uyumlu fırçasız motor bulunmaktadır.
İki motorun ürün kodu, motor yapısı ve teknik değerleri
farklı olduğundan birbirinin yerine doğrudan kullanılacağı
varsayılmamalıdır.
Motor Arızasında Hangi Belirtiler Görülebilir?
Otomatik kapı motoru veya motor geri bildirim sisteminde
sorun oluşması durumunda kapının hareket etmemesi,
düzensiz hareket etmesi, açılma-kapanmanın tamamlanamaması
veya hareket sırasında normal dışı çalışma belirtileri
görülebilir.
Ancak benzer belirtiler kontrol ünitesi, güç kaynağı,
encoder bağlantısı, motor kasnağı, tahrik kayışı,
avare gergi aparatı veya kapının mekanik hareketinden
de kaynaklanabilir. Değişim öncesinde sistem bütün olarak
kontrol edilmelidir.
Bu Ürün Komple Fotoselli Kapı Seti Değildir
ASE.KPM.DC24V paketinde motor ve motor kasnağı
bulunmaktadır. “Kasnak dahil” ifadesi ürünün
kasnaklı motor grubu olarak sunulduğunu belirtir.
Kontrol ünitesi, radar, emniyet fotoseli, konum seçici,
tahrik kayışı, kayış gergi aparatı ve kapı taşıyıcı
mekanizmaları ayrıca değerlendirilmelidir.
Motor Değişiminde Neler Kontrol Edilmelidir?
Yeni motor siparişinden önce mevcut sistemin
24V DC çalışma yapısı, motor gücü, encoder
bağlantısı, motor kasnağı, kayış sistemi ve kontrol
ünitesi uyumluluğu kontrol edilmelidir.
Montaj sonrasında motor kasnağının kayış hattıyla
hizası, kayış gerginliği, encoder bağlantısı ve
kapının mekanik hareketi kontrol edilmeli; sistem
birkaç açılma-kapanma çevriminde test edilmelidir.
24V DC + KONTROL ÜNİTESİ + ENCODER + KASNAK + KAYIŞ UYUMLULUĞUNU KONTROL EDİN
PM DC 63DT motor değişiminde yalnızca 24V ve 100W
değerlerinin eşleşmesi yeterli değildir. Mevcut sistemin
motor bağlantısı, encoder yapısı, kasnak ve kayış ölçüsü
ile elektronik kontrol ünitesi uyumluluğu sipariş
öncesinde kontrol edilmelidir.
ASES BİLGİ NOTU
ASE.KPM.DC24V = Masspro PM DC 63DT fotoselli
otomatik kapı motoru + 24V DC + 100W + 235 rpm +
manyetik encoder + 100 PPR + motor kasnağı.
Paket motor ve kasnaktan oluşur; komple otomatik kapı
mekanizma seti değildir.
Sık Sorulan Sorular
Masspro PM DC 63DT motor kaç volt ile çalışır?
Motorun çalışma gerilimi 24V DC'dir.
Motorun gücü ve devri nedir?
Motor 100W güç değerine ve 235 rpm devir
değerine sahiptir.
Motor encoderli midir?
Evet. Üründe manyetik encoder sistemi bulunur.
Encoder beslemesi +5V, çözünürlüğü 100 PPR olarak
belirtilmektedir.
Motor kasnağı pakete dahil mi?
Evet. Ürün motor + kasnak olarak sunulmaktadır.
Motor kasnağı paket içeriğine dahildir.
Kontrol kartı veya kayış pakete dahil mi?
Hayır. Paket motor ve motor kasnağından oluşur.
Kontrol ünitesi, kayış, gergi aparatı, radar,
fotosel ve diğer otomatik kapı ekipmanları ayrıca
temin edilmelidir.
