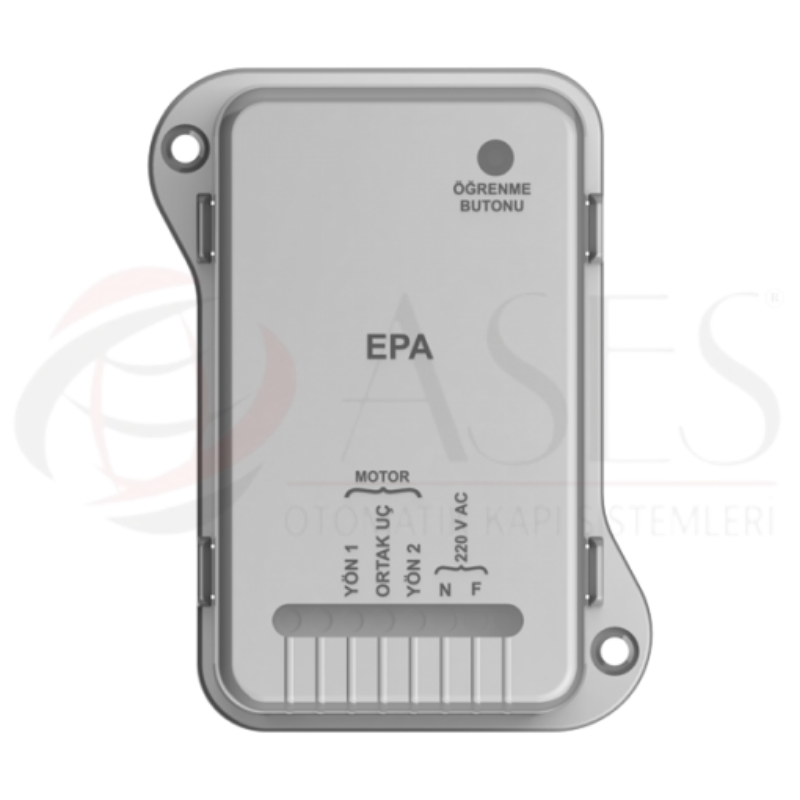

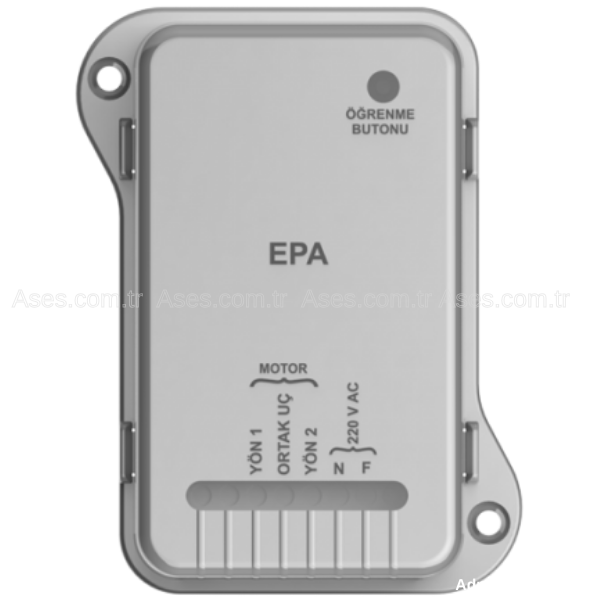

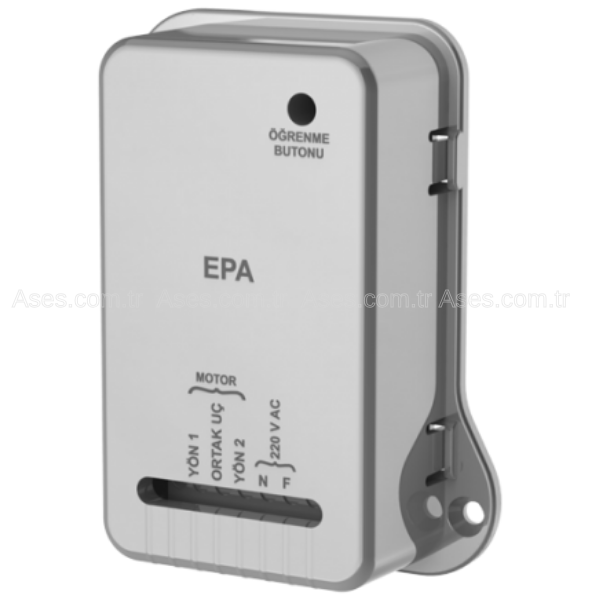

Kontal EPA 220V Panjur ve Kepenk Alıcı Kartı (ASE.K175-01)

5.0
Marka : Kontal
Fiyat : 1.034,11 ₺(KDV Dahil)

Kontal EPA 220V Panjur ve Kepenk Alıcı Kartı, motorlu panjur ve kepenk sistemlerinin uzaktan kumanda ile açılma, kapanma ve durdurma işlemlerini kontrol etmek amacıyla kullanılan elektronik alıcı ünitesidir. Uyumlu uzaktan kumandalardan gelen kablosuz komutları alarak motor hareketlerinin yönetilmesini sağlar.

ADET

Artır Azalt
KONTAL PANJUR VE KEPENK KONTROL SİSTEMİ

Kontal EPA 220V Uzaktan Kumandalı Panjur ve Kepenk Motoru Alıcı Kartı

Kontal EPA K175-01, 220V AC panjur ve kepenk motorlarının uzaktan kumandayla kontrol edilmesi için geliştirilmiş motor sürücü kartıdır. İki yönlü, üç uçlu motor yapısına uygun olan EPA; 433,92 MHz frekansında çalışan Kontal EVS3 serisi kumandalarla açma ve kapama yönlerinin kontrolünü sağlar.

Ürün TipiPanjur Motor Kontrol Kartı
Çalışma Gerilimi220V AC / 50 Hz
Motor Kontrolüİki Yönlü Açma / Kapama
Marka / ModelKontal EPA K175-01

Kontal EPA 220V Panjur ve Kepenk Alıcı Kartı Nedir?

Kontal EPA, elektrikli panjur ve kepenk sistemlerinde kullanılan iki yönlü motorların uzaktan kumanda ile çalıştırılmasını sağlayan elektronik motor kontrol kartıdır. EVS3 serisi kumandalardan aldığı kablosuz komutlara göre motorun uygun yön çıkışını kontrol eder.

Ürün, 220V AC 50 Hz şebeke gerilimiyle çalışır. Yön 1, Yön 2 ve ortak uç bağlantısına sahip uygun motorların kontrolü için tasarlanmıştır. Bu özelliği sayesinde panjurun açılması ve kapanması uzaktan kumanda üzerinden yönetilebilir.

EPA, yalnızca kuru kontak tetikleme sağlayan bir alıcıdan farklı olarak uygun motorun yön çıkışlarını kontrol eden sürücü kartıdır. Motorun elektriksel özellikleri, akım gereksinimi ve limit sistemiyle uyumluluk montaj öncesinde kontrol edilmelidir.

Teknik Özellikler

Marka Kontal
Model EPA
Ürün Kodu K175-01
Ürün Tipi Panjur ve kepenk motor kontrol kartı
Çalışma Gerilimi 220V AC
Şebeke Frekansı 50 Hz
Çalışma Akımı 10 mA @ 220V
Radyo Frekansı 433,92 MHz
Uyumlu Kumanda Serisi Kontal EVS3
Motor Tipi İki yönlü, üç uçlu motor
Motor Bağlantı Yapısı Yön 1 / Yön 2 / Ortak
Motor Kontrol Fonksiyonu Açma / Kapama
Kontak Tipi 220V AC
Maksimum Kontak Kapasitesi 250V AC / 10A
Maksimum Kontak Çekme Süresi 120 saniye
Kumanda Hafızası 50 adet
Otomatik Öğrenme Yok
Harici Buton Girişi Yok
Uzaktan Kumanda Kontrolü Var
Ürün Ölçüleri 82,5 x 108,5 x 35 mm
Ürün Ağırlığı 105 g
Kullanım Alanı Panjur ve kepenk otomasyonları

Maksimum 10A kontak kapasitesi motor seçimi için tek başına yeterli değildir. Motorun kalkış akımı, çalışma akımı ve üretici bağlantı şeması kontrol edilmelidir. 120 saniye değeri maksimum kontak çekme süresidir; motorun mekanik limit ayarının yerine geçmez.

Öne Çıkan Avantajlar

  • 220V AC panjur ve kepenk motor kontrolü
  • İki yönlü motor sürme fonksiyonu
  • 433,92 MHz kablosuz kumanda sistemi
  • Kontal EVS3 serisi kumanda uyumluluğu
  • Açma ve kapama yönlerinin kontrolü
  • Üç uçlu motor bağlantı yapısına uygunluk
  • 250V AC 10A maksimum kontak kapasitesi
  • 120 saniye maksimum kontak çekme süresi
  • 50 adet kumanda hafızası
  • Harici buton gerektirmeyen kumandalı kullanım
  • Kompakt kontrol ünitesi yapısı
  • Mevcut uygun panjur sistemlerine entegrasyon

Kullanım Alanları

  • Motorlu ev panjurları
  • Motorlu iş yeri panjurları
  • Otomatik mağaza kepenkleri
  • Elektrikli dükkân kepenkleri
  • 220V AC tüp motorlu panjur sistemleri
  • İki yönlü kepenk motoru uygulamaları
  • Uzaktan kumanda eklenmek istenen panjurlar
  • Üç uçlu motor bağlantısına uygun sistemler

Paket İçeriği ve Fonksiyonu

Ana Ürün1 Adet Kontal EPA Kartı
Ürün ModeliEPA / K175-01
Besleme220V AC / 50 Hz
Kumanda Frekansı433,92 MHz
Motor Yönü 1Açma Yönü Kontrolü
Motor Yönü 2Kapama Yönü Kontrolü
Kumanda Hafızası50 Adet
Kumanda UyumuKontal EVS3 Serisi
PAKET İÇERİĞİ: 1 ADET KONTAL EPA K175-01 PANJUR VE KEPENK MOTOR KONTROL KARTI

Sekiz bilgi kartı ürünün teknik fonksiyonlarını açıklar; sekiz ayrı fiziksel ürün anlamına gelmez. Bu ürün tek kontrol kartı olarak sunulur. EVS3 uzaktan kumanda, motor ve harici bağlantı aksesuarları ayrıca belirtilmediği sürece pakete dahil değildir.

220V AC Panjur ve Kepenk Motor Kontrolü

Kontal EPA, 220V AC ile çalışan uygun panjur ve kepenk motorlarının yönlü olarak kontrol edilmesi için tasarlanmıştır. Motorun açma ve kapama yönlerine ait uçları, üretici bağlantı şemasına göre kontrol kartına bağlanır.

Bu yapı sayesinde kullanıcı, uyumlu EVS3 uzaktan kumanda üzerinden panjur veya kepenk hareketini kontrol edebilir. Motorun mekanik limit ayarları ve elektriksel uyumluluğu ayrıca sağlanmalıdır.

EVS3 Uzaktan Kumanda Sistemi

EPA, Kontal EVS3 serisi uzaktan kumandalarla çalışır. 433,92 MHz radyo frekansı üzerinden gelen uyumlu komutlar, kontrol kartı tarafından işlenerek motorun ilgili yön çıkışına aktarılır.

Alıcı hafızasına en fazla 50 uyumlu kumanda kaydedilebilir. Kumanda tanıtma işlemi üretici kullanım kılavuzunda belirtilen yöntemle yapılmalıdır. Kumandalar ayrıca temin edilir.

İki Yönlü Üç Uçlu Motor Bağlantısı

EPA, Yön 1, Yön 2 ve ortak uç bağlantısına sahip iki yönlü motorlar için geliştirilmiştir. Bu yapı, panjur ve kepenk uygulamalarında motorun farklı yönlerde çalıştırılmasını sağlar.

Motorun uç bağlantıları, faz ve nötr düzeni, topraklama ve limit sistemi üretici bağlantı şemasına göre kontrol edilmelidir. Farklı elektriksel yapıya sahip motorlar doğrudan uyumlu kabul edilmemelidir.

120 Saniye Maksimum Kontak Çekme Süresi

Kontal EPA kontrol kartında maksimum kontak çekme süresi 120 saniyedir. Bu değer, rölenin motor yön çıkışını aktif tutabileceği azami süreyi ifade eder.

Motorun açık ve kapalı son noktalarının doğru belirlenmesi için motorun kendi limit sistemi kullanılmalıdır. Kontak süresi, mekanik limit anahtarı veya güvenlik donanımı yerine geçmez.

Kumanda Hafızası ve Kontrol Özellikleri

EPA alıcı kartı 50 adet uyumlu uzaktan kumanda hafızasına sahiptir. Bu özellik, aynı panjur veya kepenk sisteminin birden fazla yetkili kullanıcı tarafından kumanda edilmesine olanak tanır.

Üretici teknik verilerinde otomatik öğrenme ve harici buton girişi bulunmadığı belirtilmektedir. Kumanda tanıtma, silme ve kullanım işlemleri EPA modeline ait kılavuz doğrultusunda gerçekleştirilmelidir.

KONTAL EPA MOTOR VE KUMANDA UYUMLULUĞU

Kontal EPA K175-01, 220V AC 50 Hz beslemeli, iki yönlü ve üç uçlu uygun panjur ve kepenk motorlarıyla kullanılmak üzere tasarlanmıştır. Kontal EVS3 serisi kumandalarla çalışır. Farklı kodlama sistemindeki kumandalar yalnızca 433,92 MHz frekansında oldukları için uyumlu kabul edilmemelidir. EPA kuru kontak alıcısı değil, motor yön çıkışlarını kontrol eden 220V AC motor sürücü kartıdır.

ASES ELEKTRİK BAĞLANTISI VE MONTAJ NOTU

Kontal EPA 220V AC şebeke gerilimiyle çalışır. Elektrik bağlantıları enerji tamamen kesildikten sonra yetkin teknik personel tarafından yapılmalıdır. Motorun yön uçları, ortak bağlantısı ve koruyucu topraklaması üretici şemasına göre bağlanmalıdır. Motorun çalışma ve kalkış akımları kontak kapasitesine uygun olmalı; mekanik limit sistemi doğru ayarlanmalıdır. Üretici tarafından belirtilmeyen harici buton veya fotosel bağlantıları varsayılmamalıdır.

Sık Sorulan Sorular

Kontal EPA alıcı kartı ne işe yarar?

220V AC panjur ve kepenk motorlarının EVS3 uzaktan kumandalar üzerinden açma ve kapama yönlerinde kontrol edilmesini sağlar.

Kontal EPA kaç volt ile çalışır?

220V AC 50 Hz şebeke gerilimiyle çalışır.

Kontal EPA hangi kumandalarla uyumludur?

Kontal EVS3 serisi uyumlu uzaktan kumandalarla çalışır.

Kontal EPA kaç kumanda hafızasına sahiptir?

En fazla 50 adet uyumlu kumanda kaydedilebilir.

Kontal EPA motoru doğrudan kontrol eder mi?

Evet. Uygun 220V AC iki yönlü, üç uçlu panjur ve kepenk motorlarının yön çıkışlarını kontrol etmek üzere tasarlanmıştır. Motorun elektriksel özellikleri ve akım sınırları uygun olmalıdır.

Kontal EPA hangi motor bağlantı yapısına uygundur?

Yön 1, Yön 2 ve ortak uç bağlantısına sahip iki yönlü, üç uçlu uygun motorlar için tasarlanmıştır.

Kontal EPA maksimum kontak kapasitesi nedir?

250V AC 10A maksimum kontak kapasitesine sahiptir. Motorun kalkış akımı ve çalışma şartları ayrıca değerlendirilmelidir.

Kontal EPA maksimum çalışma süresi kaç saniyedir?

Üretici tarafından belirtilen maksimum kontak çekme süresi 120 saniyedir.

Kontal EPA üzerinde harici buton girişi var mı?

Hayır. Üretici teknik özelliklerinde harici buton girişi bulunmadığı belirtilmektedir.

Kontal EPA otomatik kumanda öğrenme özelliğine sahip mi?

Hayır. Üretici teknik verilerinde otomatik öğrenme özelliği bulunmadığı belirtilmektedir.

Kontal EPA ile EKA alıcı arasındaki fark nedir?

EKA, kuru kontak röle çıkışı sağlayan uzaktan kumanda alıcısıdır. EPA ise uygun 220V AC panjur ve kepenk motorlarının yönlü kontrolü için geliştirilmiş motor sürücü kartıdır.

Kontal EPA paketinde uzaktan kumanda bulunur mu?

Bu ürün tek EPA kontrol kartı olarak sunulur. Kumanda dahil bir set olarak ayrıca belirtilmediği sürece uzaktan kumanda pakete dahil değildir.
