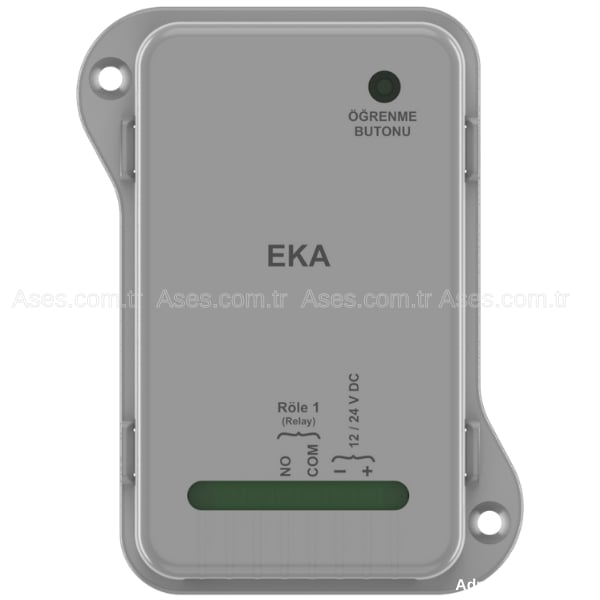

Kontal EKA 1 Kanallı 12/24V Alıcı Kart (ASE.K168-01)

5.0
Marka : Kontal
Fiyat : 893,88 ₺(KDV Dahil)

12/24V besleme desteğine sahip Kontal EKA alıcı kart, uygun elektriksel bağlantılarla otomatik kapı, bariyer ve benzeri uzaktan kontrol gerektiren sistemlerde kullanılabilir. Uyumlu kumandalardan alınan komutların kontrol çıkışına aktarılmasını sağlayarak sistemin uzaktan çalıştırılmasına yardımcı olur.

ADET

Artır Azalt
KONTAL KUMANDA ALICI SİSTEMİ

Kontal EKA 12/24V Tek Kanallı Uzaktan Kumanda Alıcı Kartı

Kontal EKA K168-01, otomatik kapı, bariyer, kepenk ve çeşitli otomasyon sistemlerinde uzaktan kumanda ile tetikleme sağlamak için geliştirilmiş tek kanallı kuru kontak alıcı kartıdır. 12–24V DC besleme, 433,92 MHz çalışma frekansı ve EVS serisi değişken kodlu kumanda desteği sunar.

Ürün TipiTek Kanallı Alıcı Kartı
Çalışma Gerilimi12–24V DC
Çıkış FonksiyonuKuru Kontak / NO
Marka / ModelKontal EKA K168-01

Kontal EKA Tek Kanallı Alıcı Kartı Nedir?

Kontal EKA, EVS serisi uzaktan kumandalardan aldığı radyo sinyallerini röle tetikleme komutuna dönüştüren elektronik alıcı ünitesidir. Tek kanallı yapısıyla uyumlu bir kontrol sistemine kablosuz komut verilmesini sağlar.

12–24V DC gerilimle çalışan kart, 433,92 MHz frekansını kullanır. Kuru kontak NO röle çıkışı sayesinde uygun otomasyon kontrol kartlarının tetikleme girişlerine bağlanabilir.

Pulse ve Toggle çalışma modları, uygulamanın ihtiyacına göre anlık tetikleme veya konum değiştiren röle kontrolü sağlar. EKA doğrudan motor sürücü kartı değil, röle çıkışlı uzaktan kumanda alıcısıdır.

Teknik Özellikler

Marka Kontal
Model EKA
Ürün Kodu K168-01
Ürün Tipi Uzaktan kumanda alıcı kartı
Çalışma Gerilimi 12–24V DC
Çalışma Akımı 40 mA @ 24V DC
Çalışma Frekansı 433,92 MHz
Kanal Sayısı 1
Röle Sayısı 1
Çalışma Modları Pulse / Toggle
Kontak Tipi Kuru Kontak / NO
Maksimum Kontak Kapasitesi 250V AC 10A
Otomatik Öğrenme Yok
Kumanda Kapasitesi 250 (kılavuz) / 500 (güncel katalog)
Uyumlu Kumanda Serisi Kontal EVS
Kodlama Teknolojisi Değişken Kod / Rolling Code
Kumanda Tanıtma Öğrenme butonu ile
Ürün Ölçüleri 82,5 x 108,5 x 35 mm
Ağırlık 95 g
Çıkış Kullanımı Röle ile tetikleme

Kumanda kapasitesi üretici belgelerinde farklı verilmiştir. Kılavuzda 250, güncel katalogda 500 kumanda belirtilir. Kesin kapasite ürünün donanım ve yazılım sürümüne göre üreticiden teyit edilmelidir.

Öne Çıkan Avantajlar

  • Tek kanallı uzaktan kumanda alıcı yapısı
  • 12–24V DC besleme seçeneği
  • 433,92 MHz çalışma frekansı
  • EVS serisi değişken kodlu kumanda desteği
  • Kuru kontak NO röle çıkışı
  • Pulse ve Toggle çalışma modları
  • 250V AC 10A maksimum kontak kapasitesi
  • Kontrol kartlarına kablosuz tetikleme ekleme
  • Kart üzerindeki butonla kumanda tanıtma
  • Birden fazla uyumlu kumandayı hafızada tutabilme
  • 95 gram ağırlığında kompakt yapı
  • Mevcut otomasyon sistemlerine uygun bağlantı imkânı

Kullanım Alanları

  • Otomatik yana kayar kapı sistemleri
  • Dairesel açılır bahçe kapısı otomasyonları
  • Garaj kapısı kontrol sistemleri
  • Otomatik bariyer sistemleri
  • Endüstriyel kapı kontrol uygulamaları
  • Kepenk ve panjur otomasyonları
  • Uzaktan tetiklemeli aydınlatma sistemleri
  • Kuru kontak komutu kabul eden otomasyon cihazları

Paket İçeriği ve Fonksiyonu

Ana ÜrünKontal EKA Alıcı Kartı
Ürün KoduK168-01
Besleme12–24V DC
Radyo Frekansı433,92 MHz
Kanal YapısıTek Kanal
Röle ÇıkışıKuru Kontak NO
Çalışma SeçenekleriPulse / Toggle
Kumanda SistemiKontal EVS Serisi
PAKET İÇERİĞİ: 1 ADET KONTAL EKA K168-01 TEK KANALLI ALICI ÜNİTESİ

Sekiz bilgi kartı ürünün teknik fonksiyonlarını tanımlar; sekiz ayrı fiziksel parça anlamına gelmez. Uzaktan kumanda, güç kaynağı, motor ve bağlantı aksesuarları ayrıca belirtilmediği sürece pakete dahil değildir.

433,92 MHz EVS Kumanda Sistemi

Kontal EKA, EVS serisi değişken kodlu uzaktan kumandalarla çalışmak üzere tasarlanmıştır. Uyumlu kumandadan gelen radyo komutu alıcı kart tarafından işlenir ve röle çıkışı üzerinden bağlı sisteme aktarılır.

Kumanda seçiminde yalnızca 433,92 MHz frekansı yeterli değildir. Kumandanın EVS serisi kodlama protokolüyle uyumlu olması gerekir.

Kuru Kontak NO Röle Çıkışı

EKA üzerindeki normalde açık (NO) kuru kontak çıkışı, uygun kontrol ünitesinin tetikleme girişine bağlanarak uzaktan komut verilmesini sağlar.

Kuru kontak çıkışı kendi başına 12V veya 24V enerji sağlayan bir besleme çıkışı değildir. Kontak üzerinden geçirilecek yük, belirtilen maksimum kapasiteyi aşmamalıdır.

Pulse ve Toggle Çalışma Modları

Pulse modu, rölenin belirli bir tetikleme süresince aktif olmasına yönelik kullanılır. Kapı ve bariyer kontrol kartlarının anlık komut girişlerinde tercih edilebilir.

Toggle modunda ise röle durumu kumanda komutlarıyla değiştirilir. Kullanılacak mod, bağlı cihazın çalışma mantığına göre seçilmelidir.

Kumanda Tanıtma ve Hafıza Yönetimi

Alıcı kart üzerindeki öğrenme butonu kullanılarak uyumlu EVS kumandalar tanıtılabilir. Üretici kılavuzuna göre öğrenme moduna giriş için butona yaklaşık 2 saniye basılır; LED yandığında bırakılır ve öğrenme süresi içinde kumanda tuşuna basılır.

Kart üzerindeki öğrenme butonu kayıtlı kumandaların topluca silinmesi için de kullanılır. Silme işlemi üretici kılavuzundaki prosedüre göre yapılmalıdır.

Otomasyon Sistemlerine Entegrasyon

EKA, uygun gerilimle beslendiğinde kuru kontak tetikleme kabul eden otomasyon kontrol sistemlerine bağlanabilir. Böylece mevcut bir sisteme EVS kumanda desteği kazandırmak mümkün olabilir.

Bağlantı yapılacak cihazın tetikleme girişinin elektriksel özellikleri ve kontak beklentisi kontrol edilmelidir. EKA motoru doğrudan çalıştıran komple bir otomasyon kontrol kartı değildir.

KONTAL EKA KUMANDA VE SİSTEM UYUMLULUĞU

Kontal EKA K168-01, EVS serisi uyumlu kumandalarla çalışır. Kontal Rolan serisi dahil farklı kodlama protokollerindeki kumandalar yalnızca aynı frekansta oldukları için uyumlu kabul edilmemelidir. Alıcı kart 12–24V DC ile beslenmeli, röle çıkışı ise uygun kuru kontak tetikleme girişine bağlanmalıdır.

ASES ELEKTRİK BAĞLANTISI VE KULLANIM NOTU

Alıcı kartın besleme girişine doğrudan 220V AC şebeke gerilimi uygulanmamalıdır. 12–24V DC güç kaynağı kullanılmalı ve bağlantı polaritesi üretici şemasına göre kontrol edilmelidir. Röle çıkışında şebeke gerilimi anahtarlanacaksa işlem yetkin elektrik personeli tarafından yapılmalıdır. Kapı ve bariyer gibi hareketli sistemlerde mevcut emniyet devreleri devre dışı bırakılmamalıdır.

Sık Sorulan Sorular

Kontal EKA alıcı kartı ne işe yarar?

Uyumlu EVS uzaktan kumandalardan aldığı komutları tek kanallı kuru kontak röle çıkışına dönüştürerek otomasyon cihazlarının tetiklenmesini sağlar.

Kontal EKA kaç volt ile çalışır?

12–24V DC besleme gerilimiyle çalışır.

Kontal EKA kaç kanallıdır?

Bir adet röle çıkışına sahip tek kanallı alıcıdır.

Kontal EKA hangi kumandalarla uyumludur?

Kontal EVS serisi uyumlu değişken kodlu kumandalarla çalışır.

Kontal EKA çalışma frekansı nedir?

433,92 MHz frekansında çalışır.

Kontal EKA kuru kontak çıkışlı mı?

Evet. Normalde açık (NO) kuru kontak röle çıkışı bulunur.

Kontal EKA Pulse ve Toggle modlarını destekler mi?

Evet. Ürün iki çalışma modunu destekler. Kullanılacak mod, bağlanan sistemin tetikleme gereksinimine göre belirlenir.

Kontal EKA kaç kumanda hafızasına sahiptir?

Üretici kılavuzunda 250, güncel ürün kataloğunda 500 kumanda kapasitesi belirtilmektedir. Kesin değer ürün sürümüne göre teyit edilmelidir.

Kontal EKA motoru doğrudan çalıştırabilir mi?

EKA temel olarak röle çıkışlı tetikleme alıcısıdır. Motor kontrolü için uygun kontrol ünitesi ve elektriksel bağlantı düzeni gerekir.

Kontal EKA bariyer ve garaj kapılarında kullanılabilir mi?

Evet. Uygun kuru kontak tetikleme girişine sahip kontrol üniteleriyle kullanılabilir. Elektriksel uyumluluk kontrol edilmelidir.

Kontal EKA üzerine yeni kumanda nasıl tanıtılır?

Alıcı üzerindeki öğrenme butonuyla öğrenme moduna girilir ve uygun EVS kumandanın tanıtılacak tuşuna basılır. Ayrıntılı işlem üretici kılavuzunda açıklanmıştır.

Kontal EKA paketinde kumanda bulunur mu?

Bu ürün tek alıcı ünitesi olarak tanımlanmıştır. Kumanda dahil bir set olarak ayrıca belirtilmediği sürece uzaktan kumanda paket içeriğine dahil değildir.
